شاحنة إطفاء مضخة إيسوزو 4x Giga

المواصفات الفنيةالمواصفات

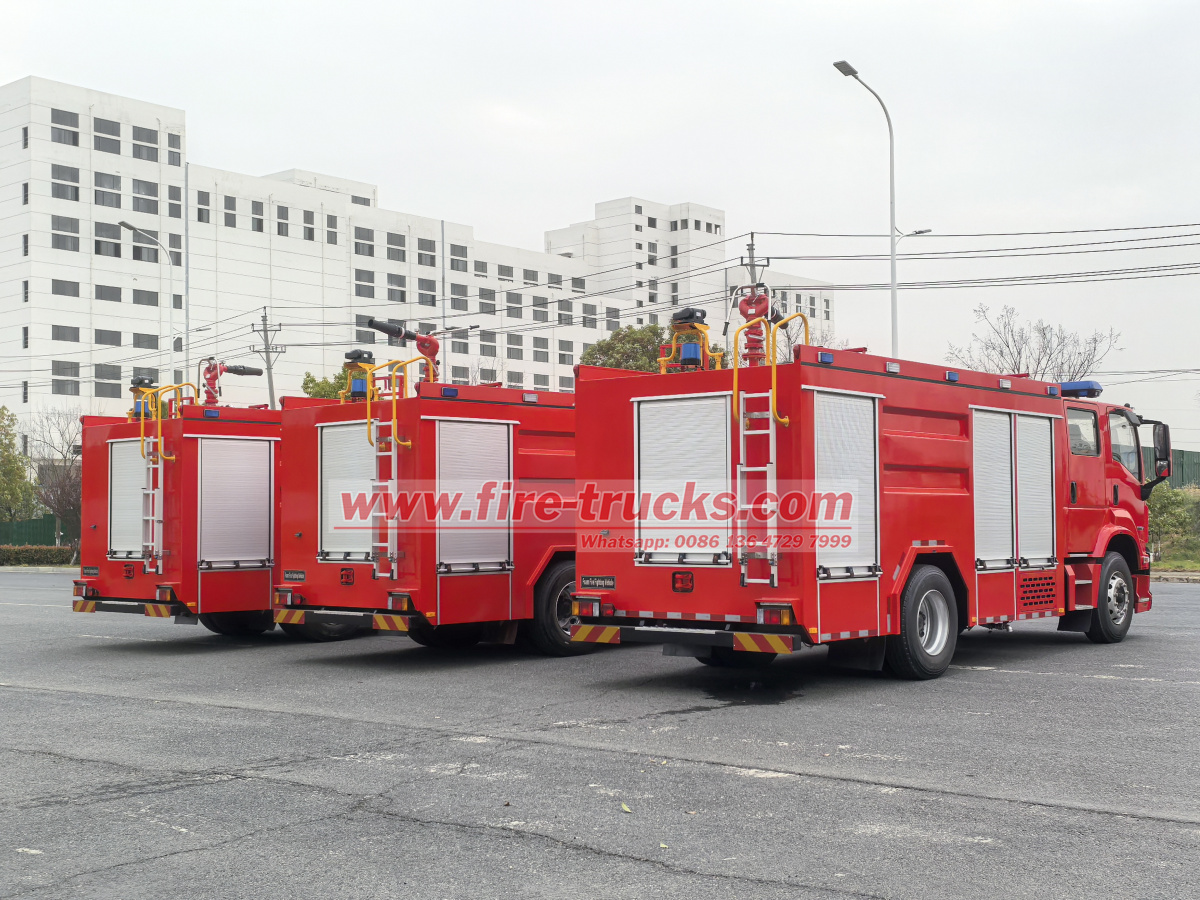

شاحنة إطفاء إيسوزو جيجا 4X مزودة بمضخة مياه

1.

الهيكل والمحرك

أ.

المحرك

محرك رباعي الأشواط مبرد بالماء

4 أسطوانات - يورو 5 205 حصان

ب.

علبة التروس

نوع يدوي، نموذج علبة تروس يدوية بست سرعات

ج.

مخرج الطاقة (PTO)

عزم دوران كامل، مخرج طاقة من دولاب الموازنة أو ما يعادله

د.

الدفع

4 × 2

هـ.

مقاس الإطارات

10.00 * 20-16 PR

و.

عدد الإطارات

7 بما في ذلك إطار احتياطي واحد

ز.

التوجيه

جانب أيسر، توجيه معزز، نوع جوز كروي مع إعادة تدوير

ح.

السرعة القصوى

حوالي 90 كم/ساعة عند الحمولة الكاملة

ط.

نظام التبريد

تبريد بالماء مع مشع ثقيل وترموستات مناسب ومعزز للمناطق الاستوائية.

ي.

خزان الوقود

200 لتر

ك.

المصد الأمامي والخلفي

مصدات أمامية وخلفية شديدة التحمل، متصلة بإطار الهيكل. خطاف سحب واحد مثبت على الجانب الخلفي.

ل.

المحور الأمامي

سعة 6000 كجم، 10 مسامير

م.

المحور الخلفي

كامل الطفو، سعة 12000 كجم، 10 مسامير.

ن.

إجمالي الوزن الإجمالي للمركبة

حوالي 18000 كجم مع الإطارات المحددة أو ما يعادلها

س.

الفرامل الخدمية

الفرامل الهوائية الكاملة

ع.

إضافي

الفرامل العادم مع التحكم الهوائي

ف.

الفرامل الانتظارية

نوع توسيع ميكانيكي في الجزء الخلفي من ناقل الحركة

ص.

الجهد

24 فولت، تركيب مروري حسب اللوائح الوطنية

ش.

البطاريات

2 × 12 فولت / 115 أمبير في الساعة

2.

المقصورة

أ.

الأبواب

بابان قابلين للقفل، مع نوافذ يدوية قابلة للطي

ب.

مقعد للسائق قابل للتعديل بالكامل، ومقعد ثابت للمساعد مع مسند ظهر قابل للتعديل.

One driver’s seat, fully adjustable, one fixed co driver’s seat with adjustable backrest.

ج.

لوحة القيادة

لوحة القيادة مزودة بجميع العدادات والمصابيح التجريبية والمفاتيح اللازمة للتشغيل

د.

التحكم

التحكم ومصباح المؤشر لاشتباك مخرج الطاقة (PTO)

التحكم يشمل مصباح مؤشر لشريط الإضاءة LED ونظام البث الصوتي الإلكتروني تشغيل/إيقاف

هـ.

صندوق التحكم

جميع عناصر التحكم والمفاتيح لنظام البث الصوتي، مثبتة على لوحة القيادة في متناول السائق أو مساعده بسهولة

و.

التدفئة والتبريد

تكييف هواء قياسي لمقصورة السائق

ز.

أخرى

جميع المرايا اللازمة

3

خزان المياه

أ.

السعة

5000 لتر، شكل مستطيل

ب.

المادة

مصنوع من الفولاذ المقاوم للصدأ أو من مادة ذات جودة عالية.

ج.

المعدات

فتحة دخول بقطر تقريبي 450 مم مع غطاء إغلاق سريع وجهاز أمان لضغط الزائد

لوحتا حاجز مثبتتان داخل الخزان لمنع حركة محتوياته الدورانية

أطباق مضادة للدوران لمنع تشكل قمع أثناء عملية الشفط.

مدخل واحد لملء المضخة من الحنفية، يقع على الجانب الخلفي، مع وصلة أنثوية 2 ½” وأغطية فارغة ومجهزة بصمام تحكم مع مصفاة. مؤشر مستوى الخزان المرئي كتصميم قياسي.

4

خزان مركب الرغوة (بدون محتويات)

أ.

السعة

500 لتر

ب.

المادة

الفولاذ المقاوم للصدأ أو مادة ذات جودة عالية. ومناسبة لجميع أنواع المركبات الاصطناعية والبروتينية التجارية.

ج.

المعدات

فتحة دخول بقطر 450 مم مع غطاء إغلاق سريع.

5

مضخة المياه

أ.

السعة الاسمية

ضغط 750 جالون في الدقيقة عند 10 بار أو ما يعادله

ب.

قياسي

مضخة طرد مركزي لمكافحة الحرائق

ج.

التجهيز

ريشة دوارة، 24 فولت تيار مستمر، مضخة تجهيز كهربائية (مستوردة)

د.

البناء

غطاء ودوار من البرونز المصبوب، صندوق محامل كروية من الحديد المصبوب، عمود من الفولاذ المقاوم للصدأ المزدوج. نوع الختم الميكانيكي.

هـ.

الموقع

المقصورة الخلفية للشاحنة

و.

مدخل الشفط

مدخل شفط متصل بفلنجة مزود بوصلة BSS 4”/5” وغطاء فارغ.

ز.

مخرج الضغط

مخرج ضغط 2 × 2 ½” مع صمام كروي (وجه خلفي) مزود بوصلة فورية

6

لوحة التحكم

أ.

الموقع

لوحة التحكم على الجانب الخلفي في مقصورة المضخة

ب.

يتضمن

عداد للضغط العادي

عداد فراغ

مصباح إنذار لاشتباك مضخة التجهيز

مفتاح خانق يدوي لسرعة المحرك

تحكم لصمام شفط خزان الرغوة.

تحكم لصمام شفط خزان المياه.

تحكم بنسبة نظام الرغوة.

مخرج توصيل 2 × 2.5” مع صمام كروي

وسائل ملصقات عاكسة.

7

خرطوم توصيل سريع

أ.

خرطوم ضغط عالي واحد بطول 30 متر (قطر 25 مم)، مثبت على بكرة خرطوم في مقصورة المضخة، نظام إعادة لف يدوي مع فرملة أسطوانة موثوقة، مع فوهة رذاذ/ضباب PROTEK (مقبض مسدس)

8

نظام تحديد نسبة الرغوة

أ.

محدد النسبة

نظام تحديد النسبة حول المضخة (RTP).

ب.

المادة

معادن بندقية

ج.

السعة

180 لتر في الدقيقة

د.

معدل خلط الرغوة

معدل خلط الرغوة 0، 1 ….8%

9

مدفع رش المياه الرغوي

أ.

النموذج

مناسب لتطبيقات المياه/الرغوة

ب.

الإنتاجية

1600 لتر في الدقيقة

ج.

الأداء

أقصى دوران 360 درجة

أقصى ارتفاع +75-15 درجة

د.

التحكم

صمام بقطر 2” مثبت أسفل المدفع

هـ.

الموقع

في أعلى المركبة.

و.

نطاقات التشغيل

رمي تيار مستقيم للرغوة 45 متر

رمي تيار مستقيم للمياه 50 متر

10

تركيب مسحوق جاف

أ.

حاوية مسحوق جاف واحدة، مع حماية من التآكل، تحتوي على 250 كجم من مسحوق كيميائي جاف من النوع ABC (الاتحاد الأوروبي). خزان DCP من الفولاذ الطري بسماكة 5 مم.

ب.

ثاني أكسيد الكربون2النظام

2 × 45 كجم (90 كجم) ثاني أكسيد الكربون2أسطوانة، تفريغ من خلال خرطوم ضغط عالي 3/8” × 40 متر، ملفوف على بكرة خرطوم مع فوهة تفريغ متحكم بها.

11

معدات الإنذار الكهربائية

أ.

2 × كشاف بحث 24 فولت، 70 وات أو ما يعادله مثبت على الجزء الخلفي من الهيكل العلوي

شريط إضاءة LED واحد (أحمر/أحمر) أعلى سقف المقصورة.

بوق إلكتروني “صافرة-صرخة” مع لوحة تحكم (PA-300)، مدمج في نظام البث الصوتي ومكبر صوت 100 وات مدمج داخل شريط الإضاءة أو ما يعادله

12

الطلاء

أ.

المقصورة والهيكل العلوي

أحمر بريد

ب.

الإطار

أسود (حسب المعيار المصنع)

ج.

واقيات الطين، المصد

أسود

د.

الجنوط

فضي

هـ.

سبائك خفيفة

مطلي بأكسيد، غير مطلي

و.

حماية من الصدأ

خلال جميع مراحل الإنتاج للاستخدام في جو ذي نسبة عالية من الملح والرطوبة.

ز.

لوحات الأنواع

لوزن المركبة الإجمالي، ورقم الهيكل، والمضخة، إلخ.

13

المعدات/الملحقات القياسية.

الوصف

أ.

شريط إضاءة LED مع نظام بث صوتي

ب.

مصباح فحص

ج.

خرطوم شفط 4” × 10’ مع وصلة (سبائك خفيفة)

د.

مفاتيح شفط

هـ.

خرطوم توصيل بقطر 2 ½” × 100 قدم مع وصلة. ضغط عمل 18 بار، ضغط انفجار 50 بار مع وصلة ألمنيوم BSS مزودة من الشركة المصنعة.

و.

فأس إطفاء، مقبض طوله 36 بوصة

ز.

بطانية إطفاء، 1.2 × 1.2 متر

ح.

أضواء بحث مثبتة على المركبة

ط.

سلم من سبائك الألمنيوم بطول 28/30 قدم (جزئين) من النوع القابل للتمديد

ي.

مصفاة شفط مع صمام رجوع غير عادي مدمج

ك.

أنبوب فرعي بنمط تفريغ رش/ضباب

ل.

مجموعة أدوات قياسية للهيكل العلوي

م.

فوهة PROTEK متعددة الغالونات، نموذج 366-TO مع أنبوب فرعي من الألومنيوم أو ما يعادله

ن.

قاطع مسامير - مقاس 24 بوصة

س.

مصباح يدوي - قابل لإعادة الشحن

ع.

بدلة إطفاء

ف.

بطانية إطفاء
