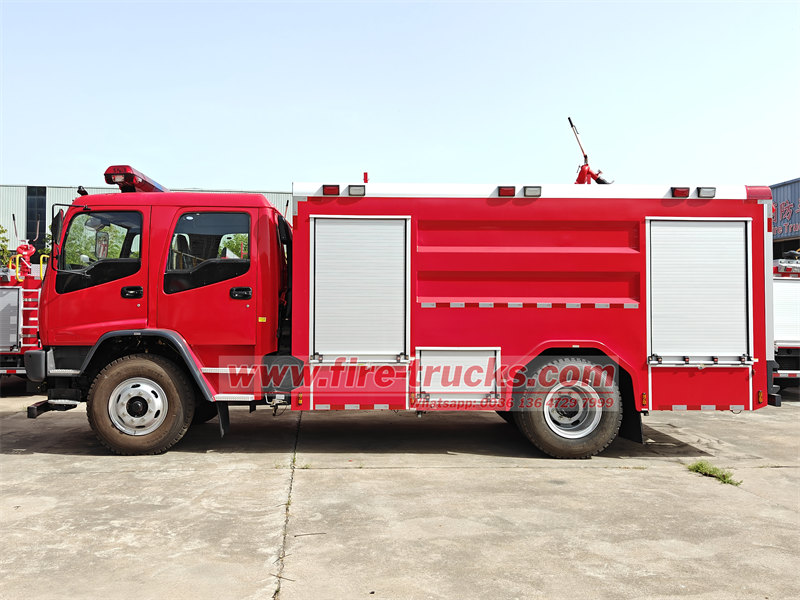

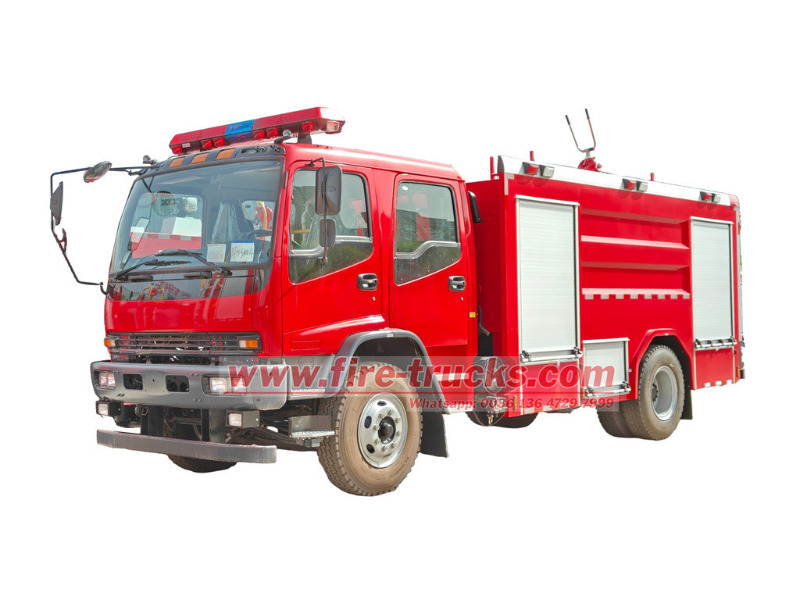

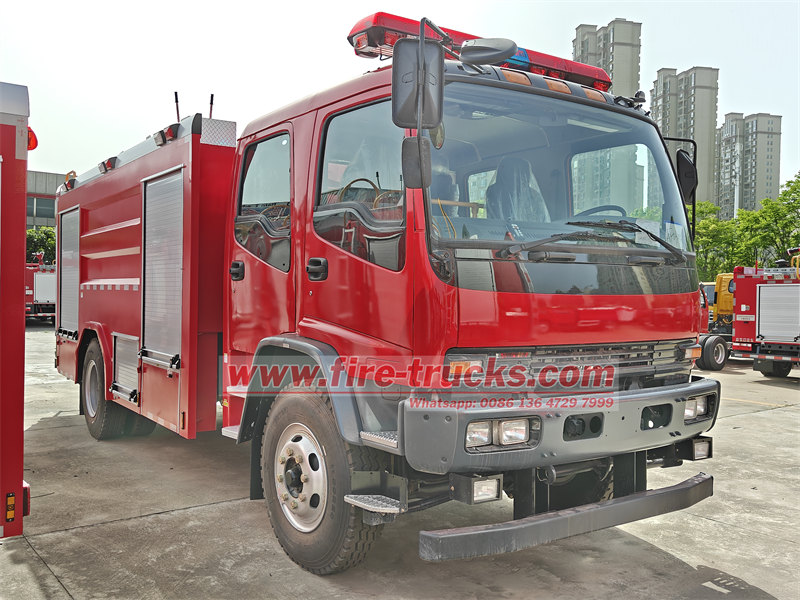

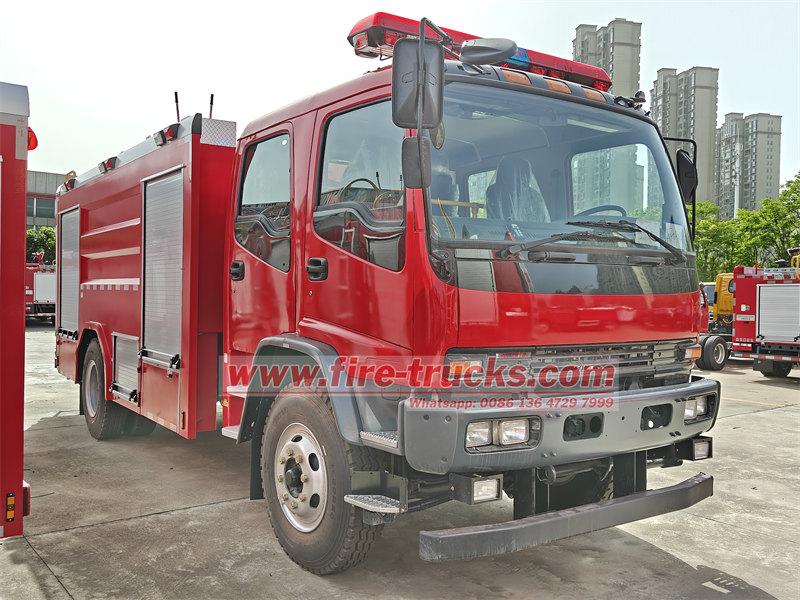

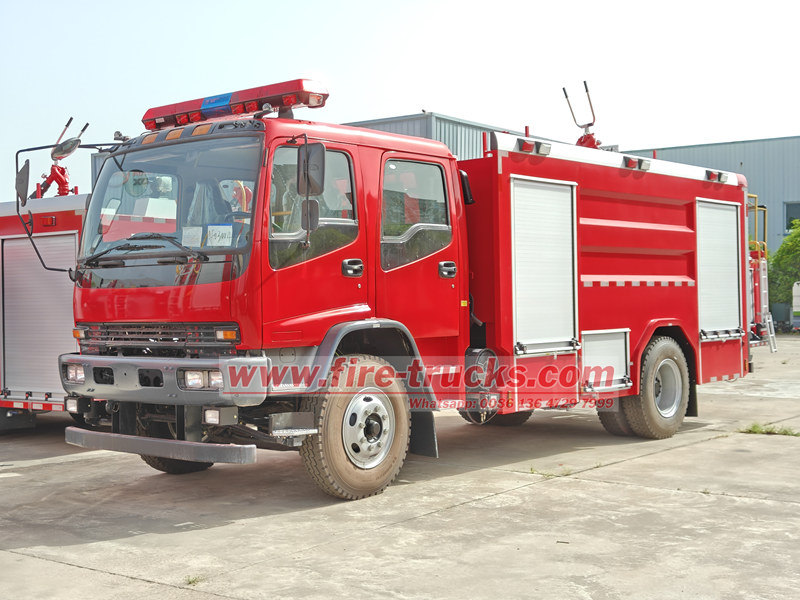

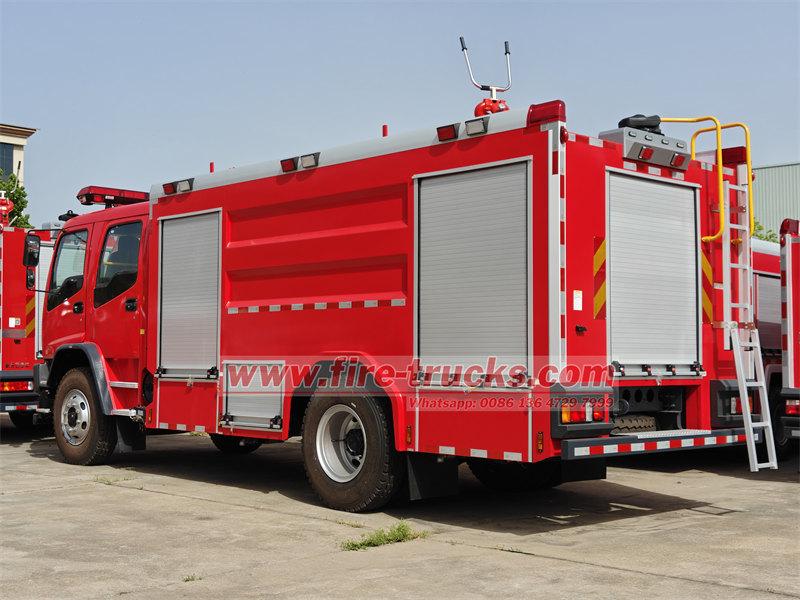

شاحنة إطفاء متعددة الأغراض ISUZU FVR 6000L

Dimension(L×W×H)

8350×2490×3300mm

Weight(Full Load)

17000kg

Engine Power

241hp

Crew

2+4 people

Max Speed

100km/h

Pump Flow

40L/s(1.0MPa)

Tank Capacity

4000kg+1000kg

Water Range

≥60m

Model

ISUZU FVR

Drive Type

4×2

Wheelbase

4500mm

GVW

18000kg

Engine

طراز المحرك: 6HK1-TCL

الطاقة: 241 إتش بي ( 177 كيلو وات)

أقصى عزم دوران: 981 نيوتن متر/1450 دورة في الدقيقة

السعة: 7.79 لتر

معيار الانبعاث: يورو 5

نوع الوقود: ديزل

الانتقال

MLD-6Q، 6 للأمام و 1 للخلف

إجازة مدفوعة الأجر

قوة كاملة PTO

إطار

10.00R20، 6+1 قطعة

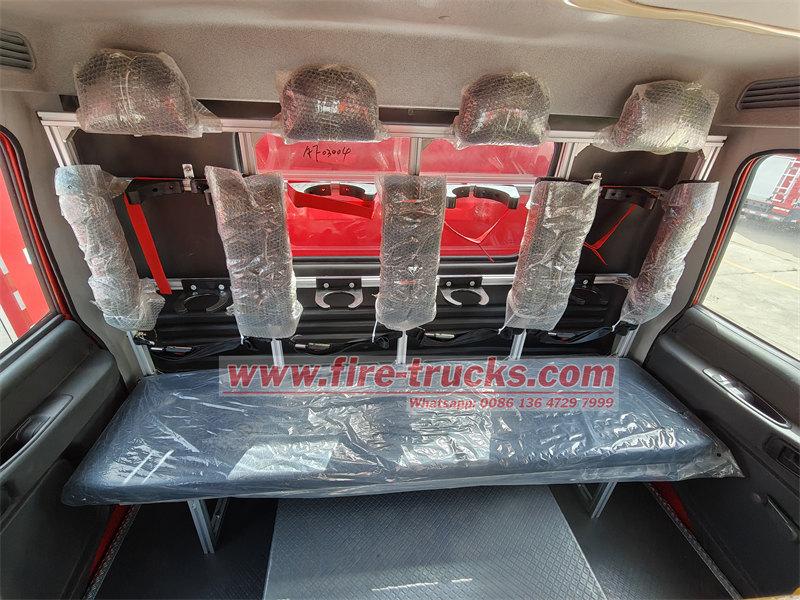

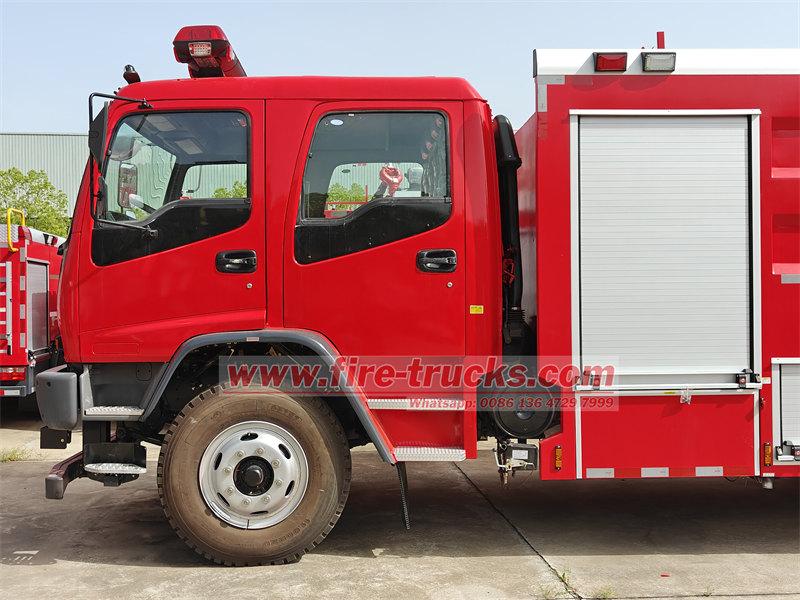

كابينة

4 أبواب، صفين، 2+4 مقاعد، مع تكييف

سعة

خزان المياه : 5000 لتر؛ خزان الرغوة: 1000 لتر

مادة

خزان المياه: فولاذ كربوني؛ خزان الرغوة: فولاذ مقاوم للصدأ

سماكة

5 مم

ملحقات الخزان

يحتوي كل خزان على فتحة دخول DN500 مع جهاز قفل/فتح سريع

تم تجهيز كل خزان بمنفذ فيض DN65

يحتوي كل خزان على مخرج مياه متبقية DN40، ومجهز بصمام كروي

توجد واجهة DN65 على كل جانب من جوانب الخزان

مدخل ومخرج: 1 خزان مياه إلى أنبوب مدخل مضخة المياه، صمام DN150، تحكم هوائي ويدوي، 1 مضخة مياه إلى أنبوب تعبئة خزان المياه، صمام DN65، تحكم هوائي ويدوي

نموذج

شنغهاي شيونغ تشن CB10/40-XZ

معدل التدفق

40 لتر/ثانية (1.0 ميجا باسكال)

مادة

جسم مضخة من سبائك الألومنيوم المصبوب، مروحة من سبائك الألومنيوم، عمود مضخة من الفولاذ المقاوم للصدأ

مضخة التمهيدي

نوع المكبس

أقصى فراغ

≥85 كيلو باسكال

وقت شفط الماء

≤50 ثانية

ارتفاع الشفط

7م

موقع

مثبتة في الخلف

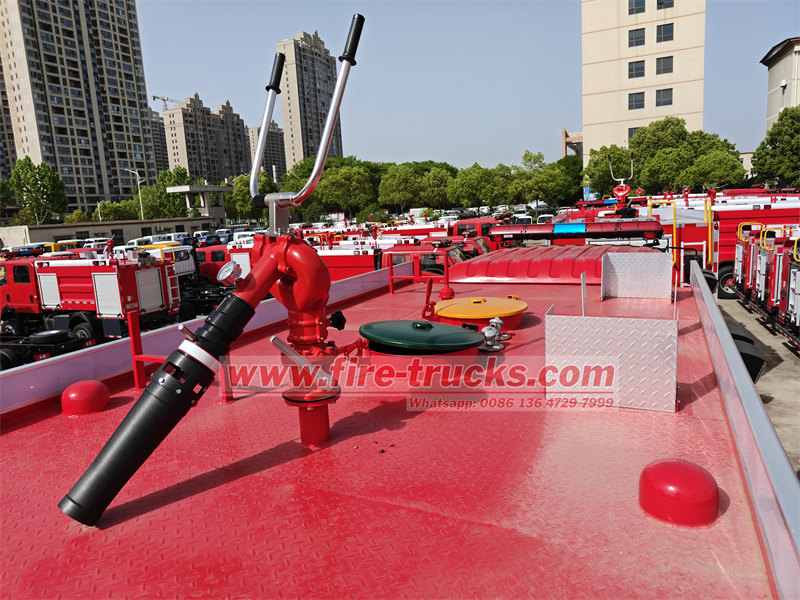

نموذج

PL8/32

عملية

يدوي

معدل التدفق

32 لتر/ثانية

يتراوح

الماء: ≥60 م؛ الرغوة ≥50 م

ضغط العمل المقدر

0.8 ميجا باسكال

الدوران الأفقي

0~360 درجة

دوران الملعب

-45°~+70°

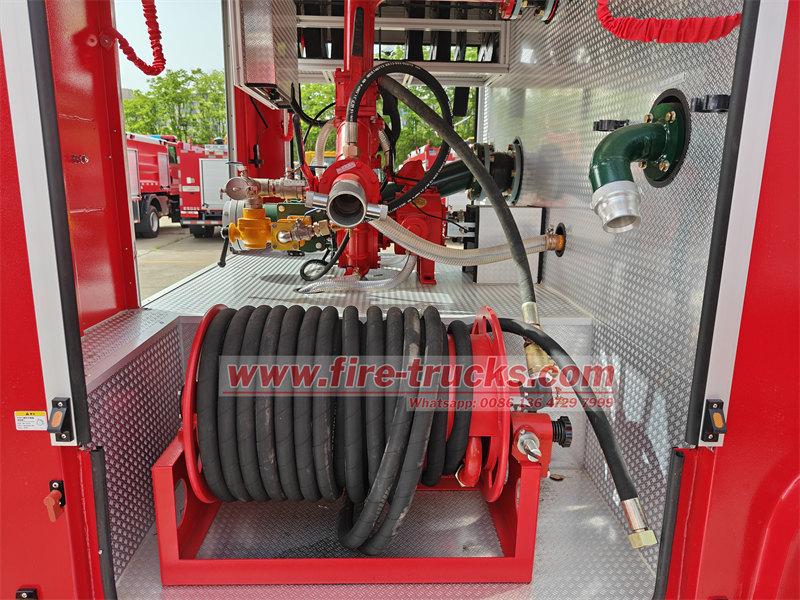

نموذج

JPSC1.6-25/30

القطر الداخلي للخرطوم

25 ملم

طول الخرطوم

30 مترًا

ضغط المدخل

1.6 ميجا باسكال

تدفق البندقية الرشيقة

≧120 لتر/دقيقة

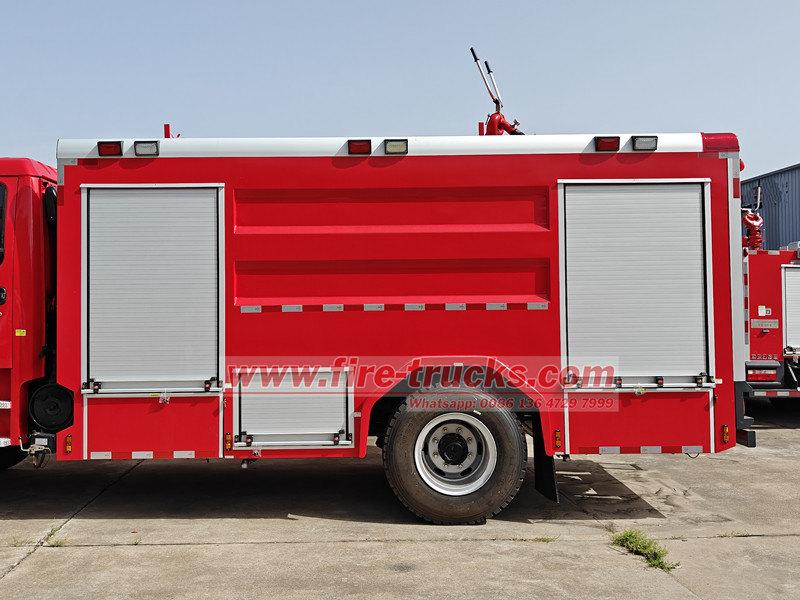

بناء

الهيكل الرئيسي للإطار ملحوم بأنابيب مربعة عالية الجودة، والألواح الزخرفية الخارجية ملحومة بألواح فولاذية كربونية، والسقف مزود بألواح منقوشة مضادة للانزلاق، ويمكن المشي عليها، وهناك دواسات قلابة على كلا الجانبين بتصميم مضاد للانزلاق

صندوق المعدات

يقع صندوق المعدات في الجزء الخلفي من مقصورة الركاب، مزود بأبواب دوارة من سبائك الألومنيوم على كلا الجانبين وإضاءة داخلية. تتوفر صناديق تخزين داخل صندوق المعدات حسب الحاجة. أما الحافة السفلية الجانبية، فهي مزودة بصندوق أدوات وأبواب دوارة لتخزين الأدوات الصغيرة.

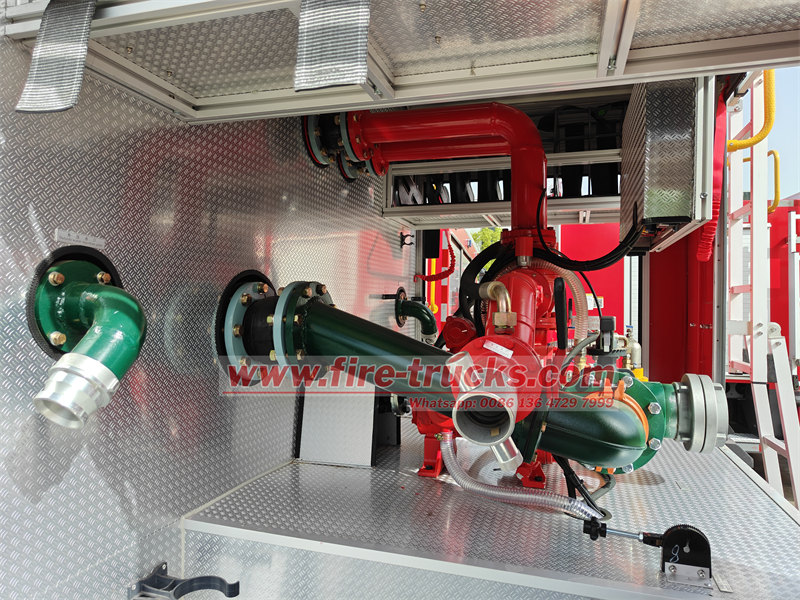

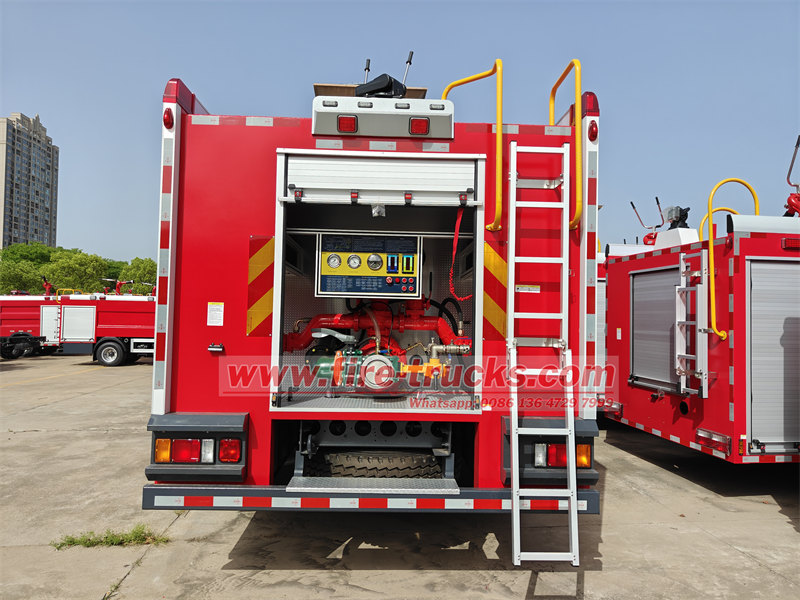

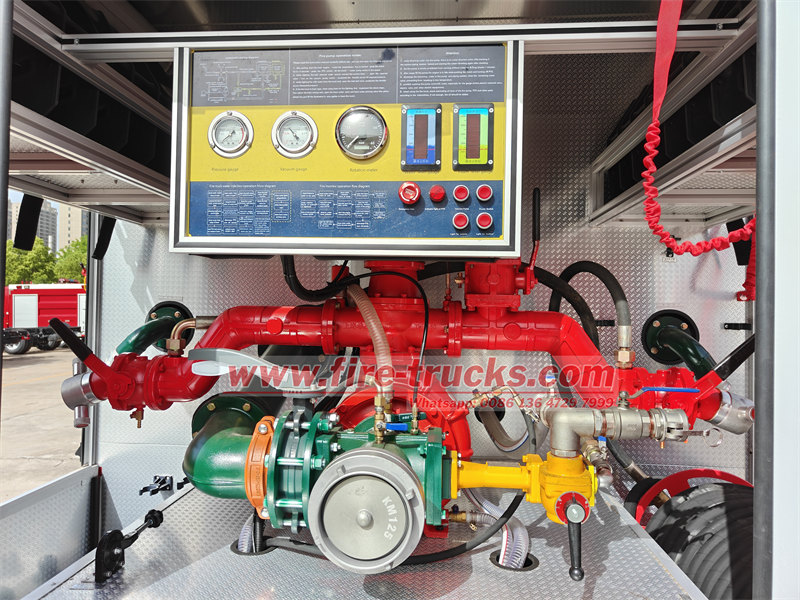

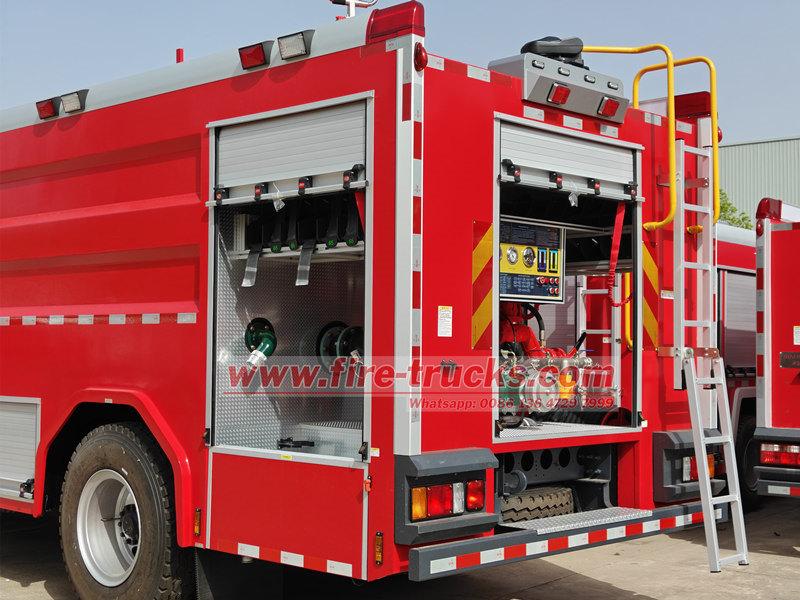

غرفة المضخة

تقع غرفة المضخة في الجزء الخلفي من المركبة، مع أبواب دوارة من سبائك الألومنيوم على الجانبين وفي الخلف، وإضاءة داخلية. يمكن وضع بعض المعدات الشائعة على جانبي غرفة المضخة.

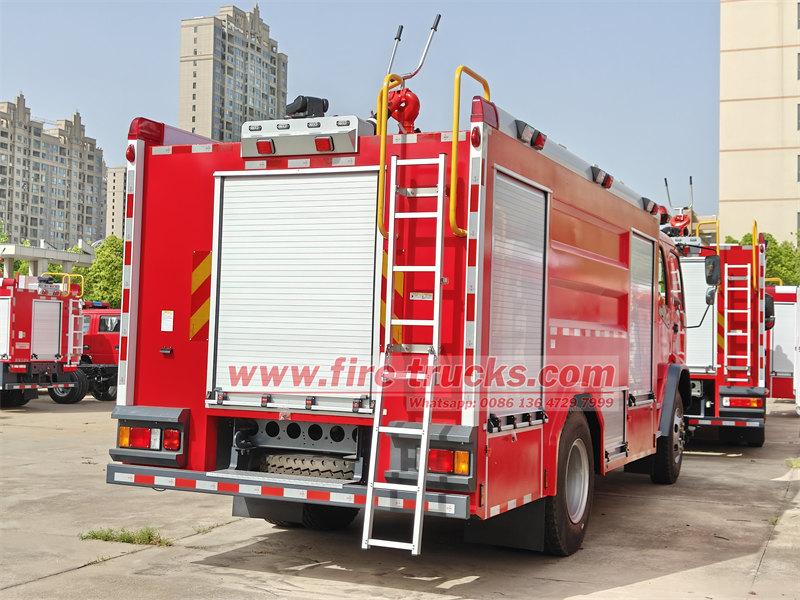

سلم ومقبض

السلم الخلفي مصنوع من سبائك الألومنيوم، بارتفاع لا يزيد عن 450 مم عن الأرض عند الاستخدام. مقبض الصعود مصنوع من أنبوب فولاذي دائري مانع للانزلاق، سطحه مُخَدد ومُرَشَّح بالبلاستيك.

مادة الأنابيب

أنابيب فولاذية كربونية عالية الجودة بدون درزات

خط أنابيب شفط المياه

1 منفذ شفط مياه DN150 مثبت على كل جانب من جوانب غرفة المضخة

خط أنابيب تعبئة المياه

1 يتم وضع منفذ تعبئة المياه DN65 على كل جانب من خزان المياه، ويتم وضع مضخة مياه DN65 في غرفة المضخة لملء الخزان بالمياه

خط أنابيب مخرج المياه

تم تركيب 2 مخرج مياه DN65 و 1 DN80 مع صمامات إيقاف على كل جانب من غرفة المضخة

خط أنابيب مياه التبريد

مجهز بخط أنابيب مياه التبريد وصمام التحكم في انطلاق طاقة التبريد
