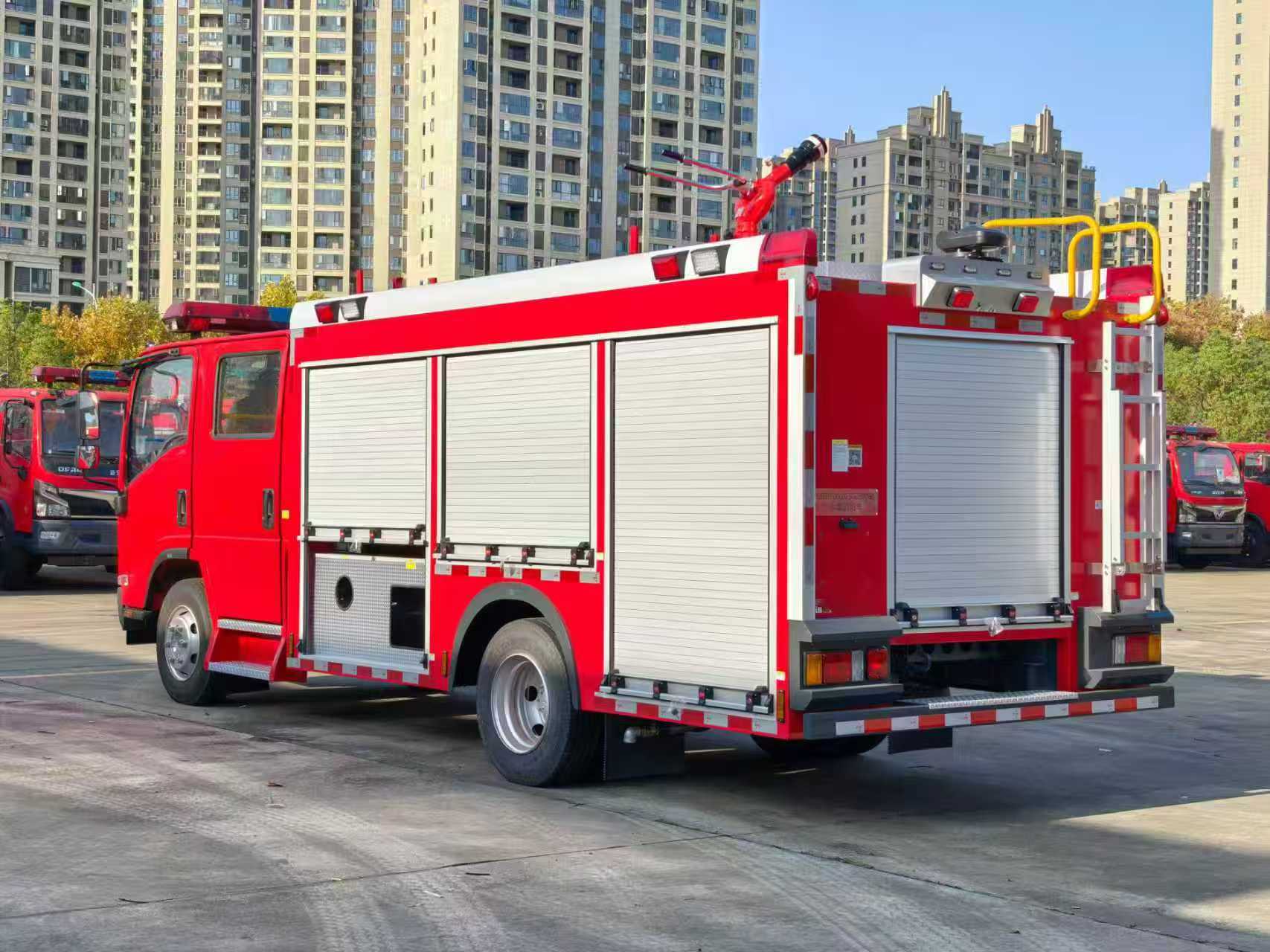

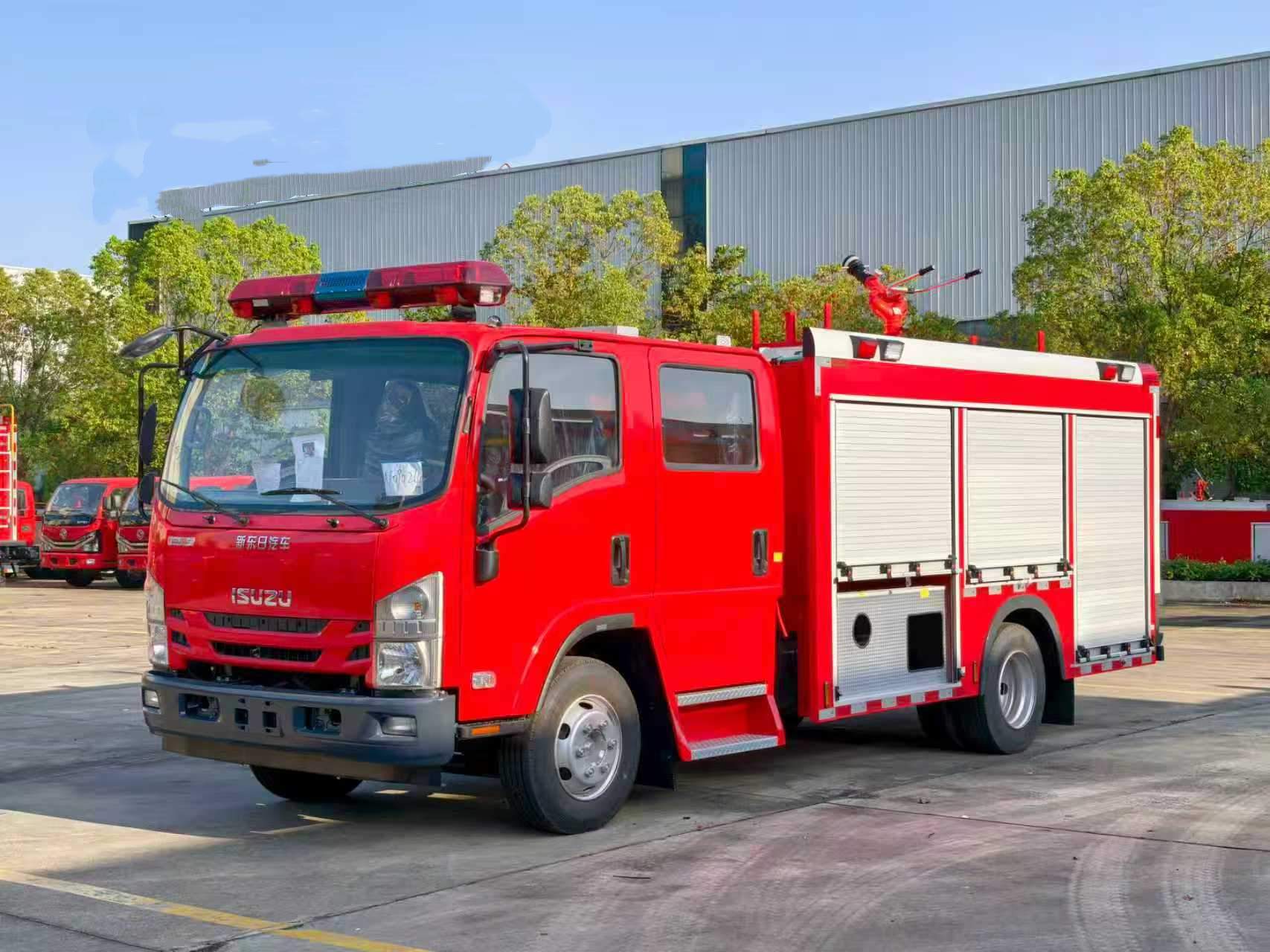

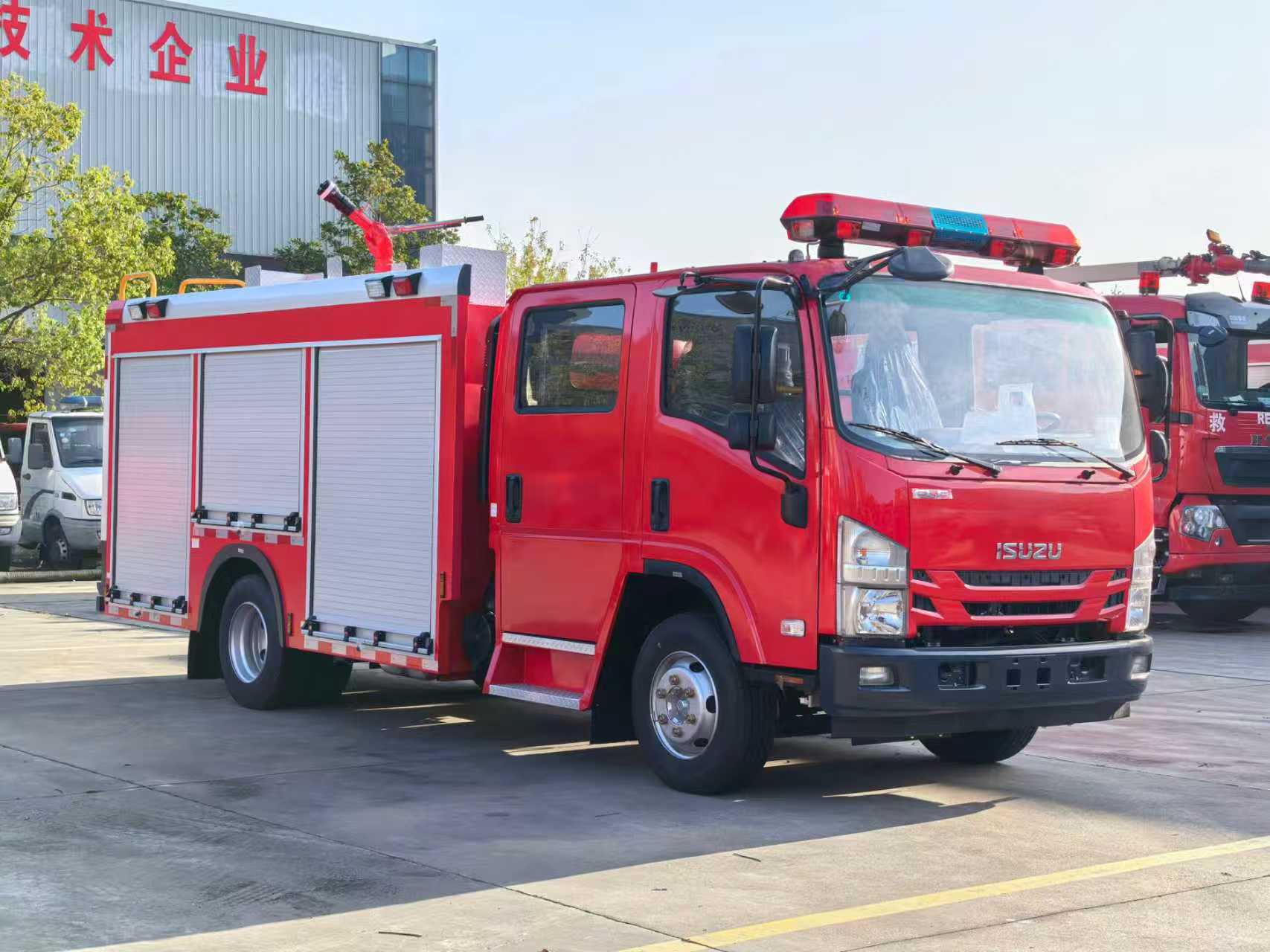

تصميم جيد لعام 2026 لسيارة إطفاء الحرائق إيسوزو 700P

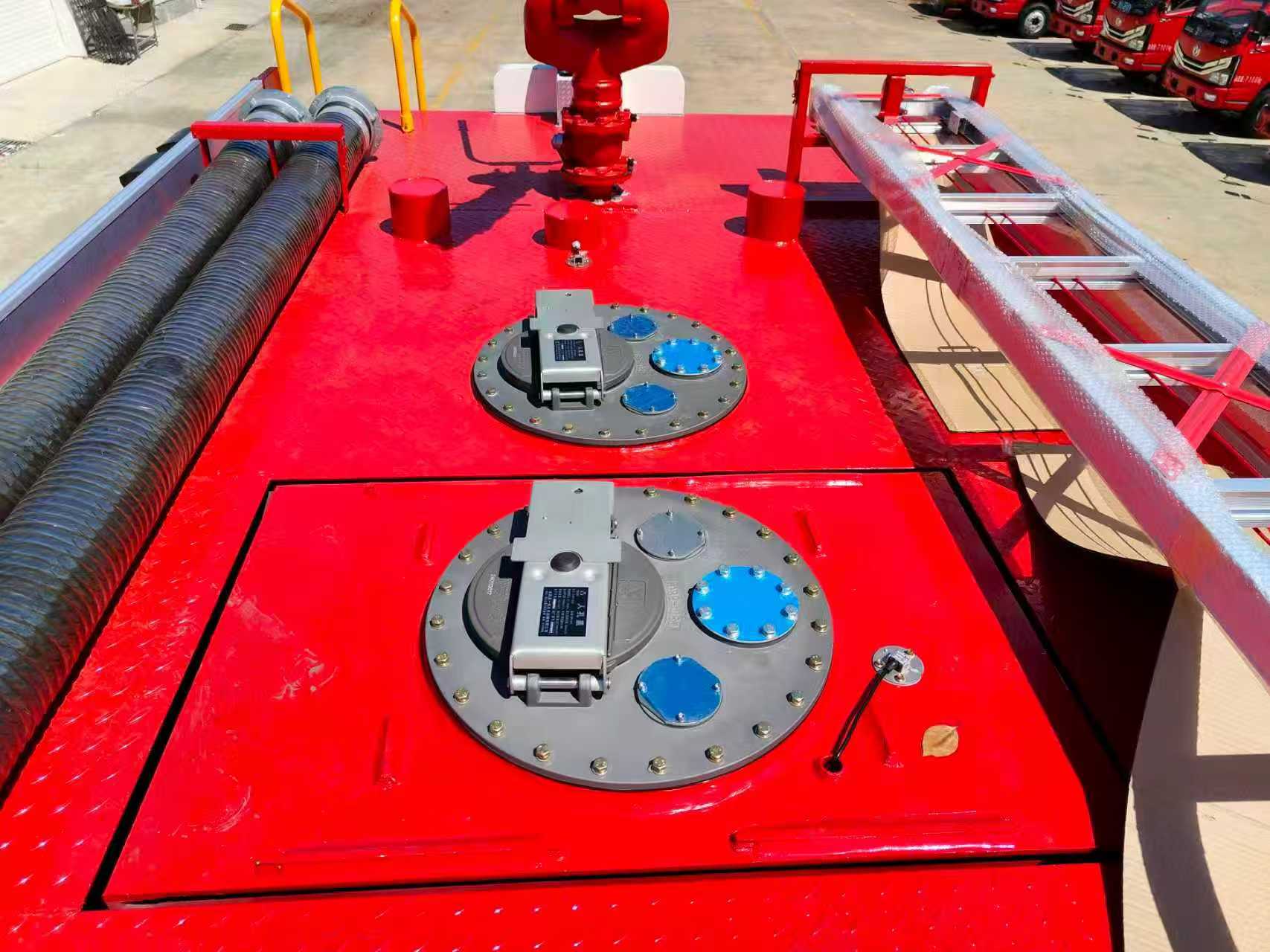

سيارات إطفاء المياه تُستخدم شاحنات إطفاء الحرائق التي تعمل بالرغوة لمكافحة الحرائق العادية التي تشمل الخشب والورق والقماش. أما شاحنات إطفاء الحرائق التي تعمل بالرغوة فتُستخدم لمكافحة حرائق السوائل القابلة للاشتعال مثل البنزين والزيت. ويعتمد اختيار الأنسب على نوع المخاطر الموجودة. أ شاحنة إطفاء مياه تحمل هذه الشاحنة خزان مياه كبير وتعتمد على مضخة ضغط عالٍ لضخ المياه عبر الخراطيم أو مدفع مائي. وهي أكثر أنواع شاحنات الإطفاء شيوعاً في إدارات الإطفاء البلدية والمواقع الصناعية حول العالم. أ شاحنة إطفاء رغوية من ناحية أخرى، صُممت هذه المركبة خصيصًا لحمل وتوزيع رغوة إطفاء الحرائق. عندما لا يكفي الماء وحده لإخماد الحريق بفعالية - كما هو الحال مع حرائق السوائل القابلة للاشتعال أو المواد الكيميائية أو الوقود - تُعد الرغوة الخيار الأمثل. تعمل الرغوة عن طريق تكوين طبقة عازلة فوق النار، مما يقطع الأكسجين ويمنع إعادة اشتعالها. أولاً: ما هي شاحنة إطفاء الحرائق المائية؟ شاحنة إطفاء المياه هي كما يوحي اسمها تمامًا - مركبة مزودة بخزان مياه كبير، ومضخة قوية، وخراطيم أو مدافع لتوصيل المياه إلى مواقع الحرائق. يتسع خزان المياه عادةً لما بين 500 و3000 جالون (ما يقارب 2000 إلى 12000 لتر). تسحب المضخة المياه من الخزان أو من مصدر خارجي مثل صنبور إطفاء أو بحيرة أو بركة، ثم تدفعها عبر الخراطيم تحت ضغط عالٍ. أين تعمل شاحنات إطفاء الحرائق المائية بشكل أفضل؟ تُعد شاحنات إطفاء الحرائق المائية مثالية لـ حرائق الفئة أ والتي تشمل المواد القابلة للاحتراق العادية: الخشب والأخشاب الورق والكرتون القماش والنسيج المطاط والبلاستيك الأعشاب والشجيرات ومواد الغابات إذا كان الحريق يشمل مواد تحترق في منزل أو مستودع أو حقل، فعادةً ما يطفئه الماء. محددات المياه: للماء نقطة ضعف رئيسية. فعند رشه على سوائل مشتعلة كالبنزين والزيت والمواد الكيميائية، يغوص الماء لأنه أثقل من هذه المواد. فيطفو الوقود على السطح ويستمر في الاحتراق. وفي بعض الحالات، قد يتسبب الماء في انتشار الحريق إلى مساحة أوسع. ولذلك، لا يُعدّ الماء وحده فعالاً في إخماد حرائق السوائل القابلة للاشتعال. مواصفات مضخة إطفاء الحريق لشاحنة إطفاء المياه: شاحنة إطفاء المياه جهاز مراقبة الحريق تحديد: ثانياً: ما هي شاحنة إطفاء الحرائق الرغوية؟ شاحنة إطفاء الحرائق بالرغوة هي مركبة متخصصة مصممة لنقل وتوزيع رغوة إطفاء الحرائق. تحمل الشاحنة خزانين منفصلين، أحدهما للماء والآخر لمركز الرغوة. يقوم نظام مزج الرغوة بخلط المكونين بنسبة محددة، عادةً 1% أو 3% أو 6% من مركز الرغوة إلى الماء. ثم يمر هذا المزيج عبر فوهة الرغوة حيث يُضاف الهواء، مما يُنتج طبقة رغوية متمددة ومستقرة. كيف يعمل الرغوة: تُشكّل الرغوة طبقة فوق السائل أو المادة المحترقة. هذه البطانية: يقطع إمداد الأكسجين عن النار يبرد سطح الوقود يمنع تسرب الأبخرة القابلة للاشتعال يمنع اشتعال النار مرة أخرى أين تعمل شاحنات إطفاء الحرائق الرغوية بشكل أفضل؟ تُعد شاحنات إطفاء الحرائق الرغوية ضرورية لـ حرائق الفئة ب والتي تتضمن سوائل قابلة للاشتعال والاحتراق: البنزين والديزل وقود الطائرات والكيروسين الزيت والشحم الكحول والإيثانول المواد الكيميائية الصناعية كما أن الرغوة فعالة أيضاً في بعض أنواع الحرائق من الفئة أ التي يصعب إخمادها بالماء وحده، مثل الحرائق في المستودعات التي تحتوي على بضائع مكدسة أو مرافق تخزين الإطارات. التطبيقات الشائعة: طلب لماذا تعمل الرغوة؟ المطارات تتطلب حرائق وقود الطائرات رغوة؛ فالما...

سيارات الإطفاء تعمل فرق الإطفاء من خلال التنسيق بين عدة أنظمة لتوفير المياه، وتوليد الضغط، وإخماد الحرائق. ويساعد فهم هذه المبادئ فرق الإطفاء على العمل بفعالية في حالات الطوارئ. » Ⅰ. كيف تعمل سيارات الإطفاء: ▪ أ. نظام المضخات: قلب إخماد الحرائق: تُعدّ المضخة قلب أي شاحنة إطفاء. تقوم هذه الوحدة عالية الطاقة بسحب الماء من الخزان الموجود على متنها أو من مصدر خارجي، مثل صنبور إطفاء الحريق أو بحيرة أو بركة، ثمّ تضخّه عبر خراطيم تحت ضغط عالٍ. وتُعدّ المضخة الطاردة المركزية أكثر أنواع المضخات استخدامًا، حيث تعتمد على دافع دوّار لضغط الماء وتحريكه. يتحكم رجال الإطفاء في تدفق المياه باستخدام سلسلة من الرافعات والمقاييس الموجودة على لوحة المضخة. ويمكنهم ضبط الضغط حسب الحاجة وتوجيه المياه إلى عدة خراطيم في وقت واحد. نوع المضخة صفات أفضل تطبيق مضخة طرد مركزي أحادية المرحلة تدفق عالٍ، ضغط معتدل خدمات الإطفاء العامة للبلدية مضخة طرد مركزي ثنائية المراحل قابل للتبديل بين قياس الحجم والضغط مبانٍ شاهقة، خراطيم طويلة ممتدة مضخة متعددة المراحل ضغط مرتفع جداً المنشآت الصناعية، أنظمة الرغوة ▪ أهم معايير المضخة: معدل التدفق: 1200 - 6000 لتر في الدقيقة (حسب الطراز) › أقصى ضغط: 1.0 - 2.5 ميجا باسكال (10-25 بار) › وقت التحضير: ≤30 ثانية ▪ ب. خزان المياه ونظام التخزين: › سعة الخزان: من 500 إلى 1500 جالون (ما يقارب 2000 إلى 6000 لتر)، وذلك حسب حجم ونوع المركبة مادة الخزان: فولاذ مقاوم للتآكل أو فولاذ كربوني مطلي › حواجز داخلية: حجرات متعددة بتصميم مضاد للاندفاع للتحكم في حركة المياه أثناء الاستجابة للطوارئ › مدة التعبئة: ≤ 3 دقائق عبر صنبور إطفاء الحريق أو عن طريق السحب مؤشر مستوى الماء: مقياس مرئي على جانب الخزان؛ شاشة عرض اختيارية في الكابينة يتم تصنيع الخزان من مواد مقاومة للتآكل، وعادة ما تكون من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني المطلي، مع ألواح حاجز داخلية تتحكم في تدفق المياه أثناء القيادة في حالات الطوارئ. ▪ ج. أنظمة الخراطيم والفوهات تحمل شاحنات الإطفاء خراطيم متنوعة ذات وظائف مختلفة: خرطوم إطفاء الحريق: قطره من 1.5 إلى 2.5 بوصة - يوصل الماء مباشرة إلى مصدر الحريق › خرطوم الإمداد: قطره من 4 إلى 5 بوصات — ينقل الماء من صنابير الإطفاء أو مضخات المياه الأخرى › خرطوم معزز: قطر صغير ملفوف على بكرة - يستخدم لإخماد الحرائق الصغيرة مثل حرائق الأعشاب أو حرائق المركبات في نهاية الخرطوم، تسمح الفوهة لرجال الإطفاء بالتحكم في تدفق المياه، وضبط الضغط والنمط والاتجاه بناءً على نوع الحريق. ▪ د. جهاز مراقبة الحريق › جهاز مراقبة المياه: يوفر تدفقًا عاليًا من المياه لإخماد الحرائق واسعة النطاق؛ ثابت أو يعمل عن بُعد › جهاز مراقبة المسحوق الجاف: يقوم بإطلاق مسحوق كيميائي جاف لإخماد حرائق السوائل والغازات والحرائق الكهربائية القابلة للاشتعال › جهاز مراقبة متعدد الوظائف: قادر على تفريغ كل من الماء والمسحوق الجاف؛ ويقوم بالتبديل بين الوسائط حسب الحاجة ▪ هـ. نظام التحكم في المحرك، ونظام نقل الحركة، ونظام المضخة نظام المحرك ونقل الحركة ● قدرة المحرك: 300 - 600 حصان — تُستخدم لتشغيل كل من حركة المركبات وأنظمة إخماد الحرائق ● نوع المحرك: محرك ديزل كبير - يضمن أداءً موثوقًا به في شوارع المدينة أو على الطرق الوعرة تحت الحمل الكامل ● مأخذ الطاقة (PTO): يعيد توجيه طاقة المحرك لتشغيل مضخة المياه أو السلم الهوائي أو الأنظمة الهيدروليكية الأخرى لوحة التحكم ● عداد دورات المحرك: يعرض عدد دورا...

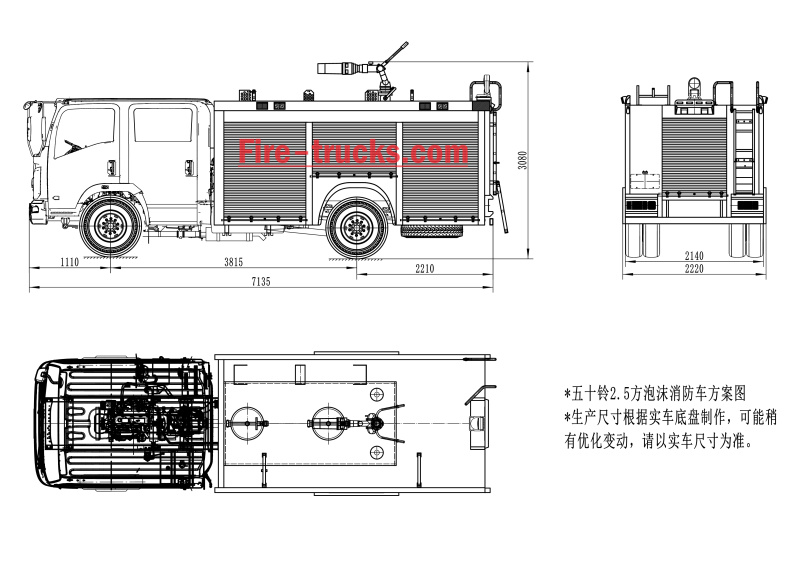

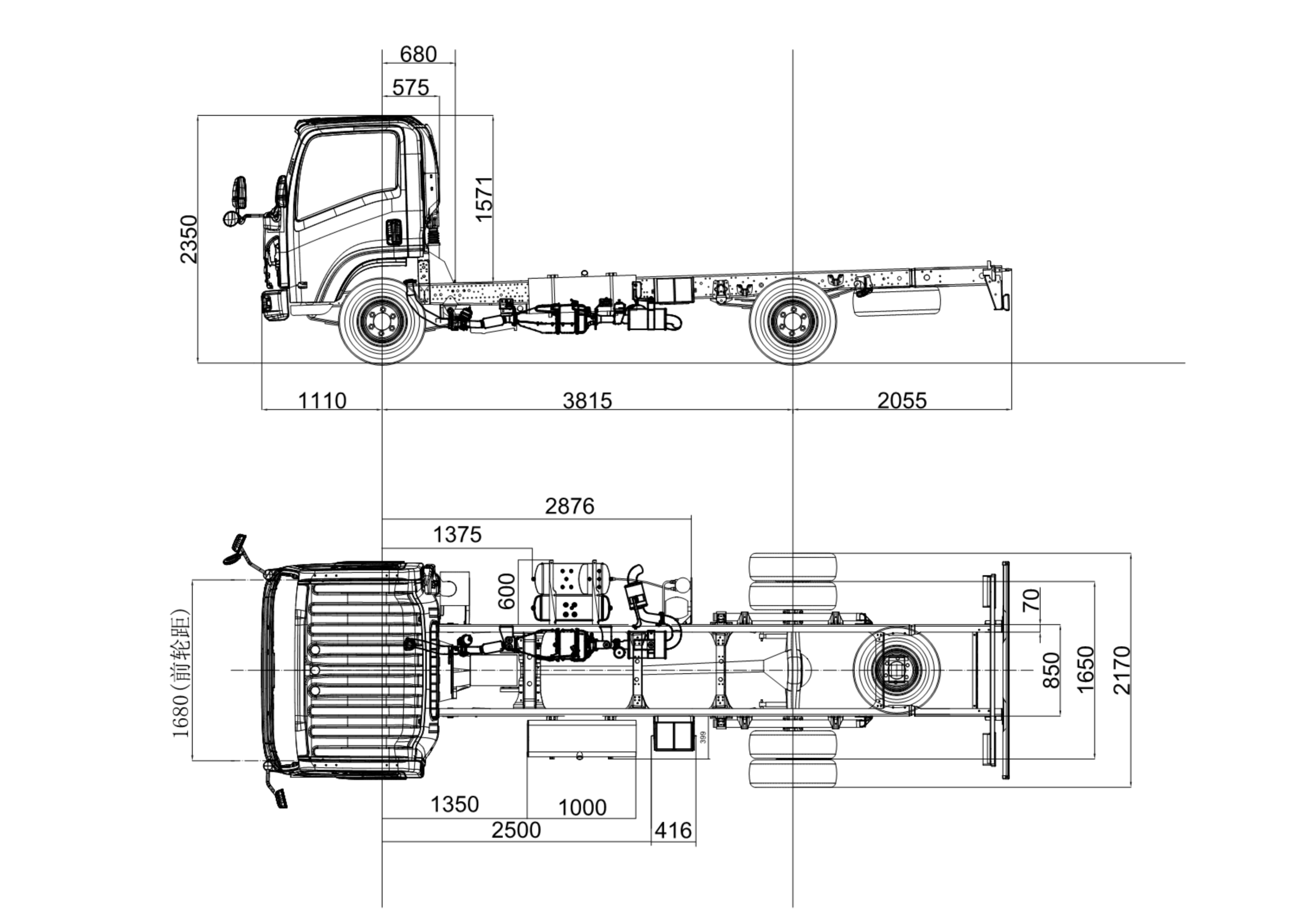

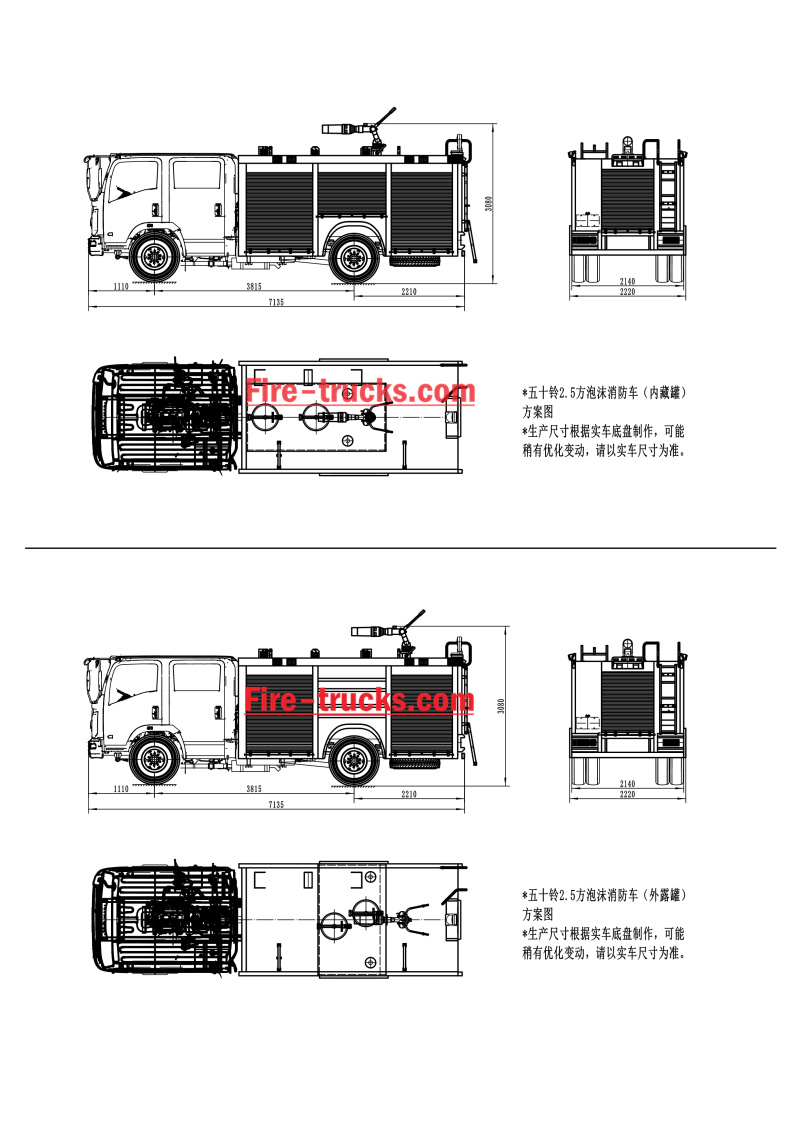

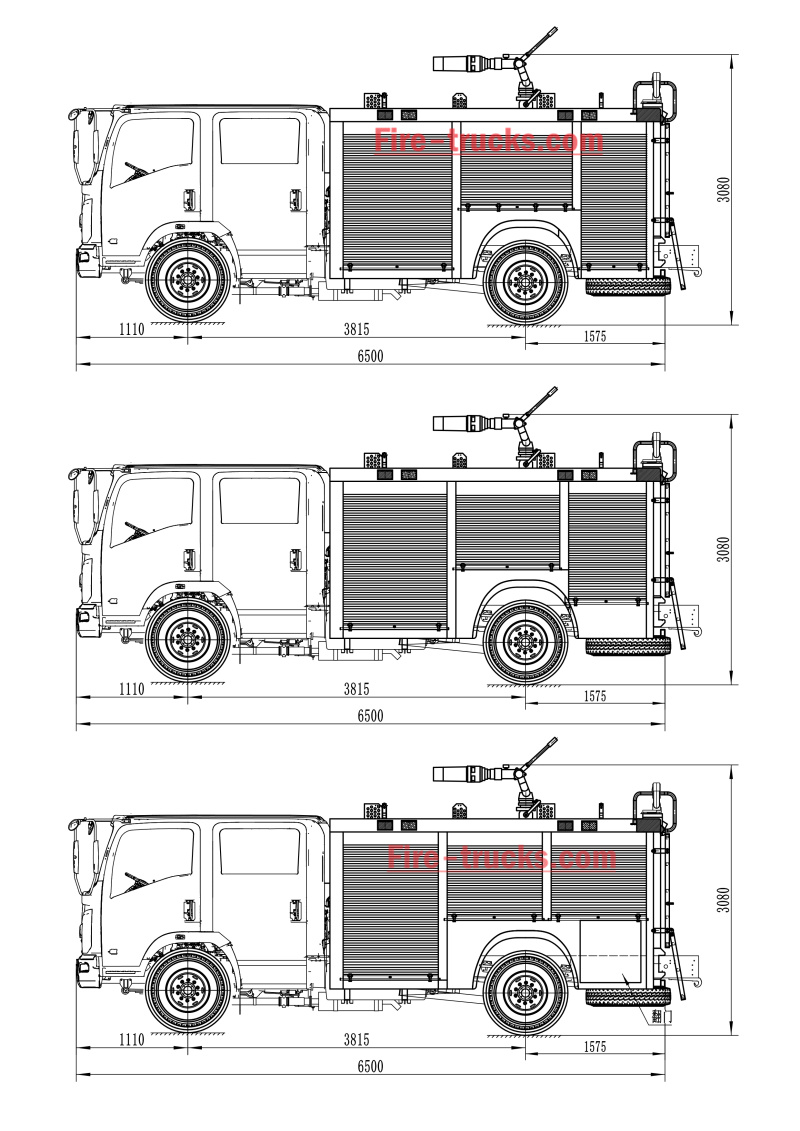

باعتبارها المصنع الأكثر احترافية لشاحنات إطفاء إيسوزو، فإن التصميم الأساسي لشاحنة إطفاء إيسوزو NPR المزودة بنظام رغوة الماء يكمن في دمج نظام إطفاء الرغوة في شاحنة إطفاء مزودة بخزان مياه، لتشكيل جهاز إطفاء متكامل قادر على رش الماء والرغوة معًا. يمكنها إخماد الحرائق بشكل مستقل، وتوصيل خليط الماء أو الرغوة إلى معدات أخرى، وهي مناسبة للعمليات في المناطق القاحلة والتي تعاني من ندرة المياه. ★ تقني مواصفة جميع شاحنات الإطفاء من شركة CS Trucks، مصممة بالكامل وفقًا لمتطلبات العميل. سعة طراز المحرك ماء رغوة مضخة حريق جهاز مراقبة الحريق 2500 لتر إيسوزو 4HK1 / 19 0 حصان 2500 لتر 500 لتر مضخة إطفاء الحريق CB10/40 PL8/32 شاحنة إطفاء رسمية من إيسوزو 2026، هيكل وكابينة رسم هيكل شاحنة إطفاء أصلية لعام 2026 غرض تفاصيل تصميم شاحنات إطفاء إيسوزو التصميم الأساسي يدمج نظام إطفاء رغوي في شاحنة إطفاء مزودة بخزان مياه، مما يشكل مركبة إطفاء ذات قدرة مزدوجة قادرة على إطلاق كل من الماء والرغوة. تشمل الميزات ما يلي: • إخماد الحرائق بشكل مستقل • تزويد المعدات الأخرى بالماء أو خليط الرغوة • مناسب للمناطق القاحلة أو التي تعاني من ندرة المياه، مما يتيح استخدامه لأغراض متعددة. مفهوم التصميم العام صُممت هذه المركبة لتلبية احتياجات مكافحة الحرائق في ورش العمل والمناطق المحيطة بها، مع قدرات مُحسّنة لمكافحة حرائق الزيوت والكهرباء والمواد الصلبة؛ وتتكون من هيكل ومعدات هيكلية متخصصة، مع التركيز على الموثوقية وتعدد الوظائف وسهولة التشغيل. اختيار الهيكل • يستخدم هيكلًا من النوع الثاني متوسط أو ثقيل التحمل ومثبتًا • يُنصح باستخدام نظام الدفع الرباعي لتحسين الحركة والتماسك في التضاريس المعقدة تصميم جديد لعام 2026 لشاحنات إطفاء المياه إيسوزو 700P مكونات النظام الأساسية ونقاط التصميم الرئيسية 1. خزان الماء وخزان سائل الرغوة • المادة: فولاذ مقاوم للصدأ، مقاوم للتآكل • السعة الموصى بها: خزان مياه 3000-5000 لتر، خزان سائل رغوة 300-600 لتر • تحسين الهيكل: تفصل الحواجز الداخلية حجرات الماء والرغوة، ويمكن تحويلها عبر منافذ التوصيل إلى وضع خزان ماء واحد، مما يتيح استخدامها لأغراض متعددة. 2. نظام معايرة الرغوة • يستخدم جهاز مزج الضغط المتوازن (المكون الأساسي) لخلط الماء ومركز الرغوة بدقة بنسب 3% أو 6% • إنتاج مستقر لا يتأثر بتقلبات التدفق أو الضغط، مناسب للمشغلين غير المتخصصين • مزود بمدخل شفط رغوة خارجي لإعادة التعبئة في الموقع 3. نظام التصريف • مضخة حريق: مضخة طرد مركزي متعددة المراحل عالية الكفاءة وموفرة للطاقة، معدل التدفق ≥ 4 0 كم طويل • جهاز مراقبة الحريق: جهاز مراقبة ثنائي الغرض يعمل بالماء/الرغوة، يتم التحكم فيه عن بُعد، مداه ≥ 50 مترًا، وزاوية قابلة للتعديل • يدعم التوصيل بخراطيم الإطفاء وفوهات الرغوة لعمليات مرنة تصميم جديد لشاحنات إطفاء الحرائق الرغوية من إيسوزو NPR لعام 2026 سيناريوهات التطبيق والمزايا حريق تسرب نفطي في ورشة عمل مناسب للغاية؛ تعمل الرغوة على إخماد الحريق بسرعة عن طريق عزل الأكسجين حريق أولي في المعدات الكهربائية يمكن استخدام الرغوة أو المسحوق الجاف المركب (لضمان سلامة العزل الكهربائي). احتراق المواد الصلبة يمكن لجهاز مراقبة المياه أن يطفئ بشكل مباشر وفعال العمليات في بيئات تعاني من ندرة المياه يمكن استخدامها كمركبة دعم لإمدادات المياه، مما يتيح نقل المياه لمسافات طويلة شاحنة إطفاء إيسوزو 4X2 FVR للفلبين سعة 2000 لتر من الماء + 500 لتر من الرغوة غطاء فتحة تفتيش أوروبي عال...

PF5-15 جهاز مراقبة مسحوق جاف ثابت يستخدم هذا المنتج مسحوقًا جافًا كوسيط، ويعتمد على قاعدة ثابتة لضمان رش مستقر. وهو مناسب للمناطق الكيميائية والمستودعات، ويمكنه تغطية سطح الاحتراق بسرعة في المراحل الأولى من الحريق، مما يحسن من كفاءة الإطفاء. ال جهاز مراقبة مسحوق جاف ثابت PF5-15 يتميز بهيكل قوي، وسهل التشغيل، ويمكن ربطه بنظام تحكم آلي للتنشيط عن بعد والرش الدقيق. » Ⅰ. جهاز مراقبة مسحوق جاف ثابت PF5-15 بناء: مميزات جهاز مراقبة المسحوق الجاف الثابت PF5-15: ● يعمل بكامل طاقته؛ ● هيكل بسيط وجديد؛ ● أداء مستقر وصيانة سهلة؛ ● ضغط منخفض عند المدخل؛ ● مزود بصمام تصريف أوتوماتيكي بوظائف قفل أفقية ورأسية؛ ● المادة: سبيكة ألومنيوم مصبوبة بدقة؛ ● رأس المدفع: مصنوع من سبائك الألومنيوم. » Ⅱ. مدفع رغوة PL24 تحديد: نموذج تدفق ( كيلوغرام /س ) يتراوح ( م ) ضغط التشغيل المقدر ( ميجا باسكال ) دوران الملعب ( ° ) الدوران الأفقي ( ° ) الطول × العرض × الارتفاع ( مم ) وزن ( كجم ) PF5-15/40 40 ≥42 0.80 -45 ~ +70 0 ~ 360 980x340x550 28.5 » Ⅲ. تطبيقات المنتج: شاحنة إطفاء مزودة بمدفع مسحوق جاف ثابت من طراز PF5-15 اختبار جهاز مراقبة المسحوق الجاف الثابت PF5-15 يتميز جهاز مراقبة المسحوق الجاف الثابت PF5-15 بمدى رش طويل وتغطية واسعة، ويمكنه تشكيل حاجز إطفاء حريق سريعًا باستخدام المسحوق الجاف. وهو مناسب للمواقع الثابتة مثل المصانع الكيميائية ومستودعات النفط ومناطق التخزين، حيث يوفر قدرات إطفاء حريق مستمرة ومستقرة للمساحات الكبيرة.

شاحنات إطفاء من طراز إيسوزو 6HK1-TC ، ويسمى أيضًا سيارة إطفاء وإنقاذ من إيسوزو تشخيص أعطال المحرك وحلولها. يستخدم محرك إيسوزو 6HK1-TC نظام التحكم الإلكتروني المتطور لمضخة حقن الوقود TICS، وتتميز وحدة التحكم الإلكترونية (ECU) بخاصية التشخيص الذاتي. عند اكتشاف النظام لعطل، يضيء مؤشر "فحص المحرك" ويتم تخزين رمز العطل. إن فهم تفسير هذه الرموز وحلولها يُسهم بشكل فعال في تحسين كفاءة صيانة المحرك. رموز الأخطاء الشائعة وحلولها رموز أعطال سلسلة P P0101 (انخفاض مستوى دائرة مستشعر تدفق الهواء الشامل) افحص حساس درجة حرارة سائل تبريد المحرك وأسلاكه. تأكد من جهد تغذية الحساس وتوصيله بالأرضي. استبدل وحدة التحكم الإلكترونية أو الحساس إذا لزم الأمر. P0102 (دائرة مستشعر تدفق الهواء الكتلي - حالة عالية) افحص جودة الوقود وحالة الفلتر. نظّف نظام الوقود. افحص منظم ضغط الوقود ومضخة الوقود ودوائر الحقن. P0103 (دائرة مستشعر تدفق الهواء A عالية) افحص دائرة إشارة المستشعر بحثًا عن أي تماس كهربائي. اختبر حالة تشغيل المستشعر. استبدل المستشعر أو وحدة التحكم الإلكترونية إذا لزم الأمر. رموز الأعطال الرقمية 10 (خطأ في مستشعر الرف) افحص مستشعر الرف وأسلاكه. تأكد من نقل الإشارة بشكل طبيعي. 11 (خطأ في نظام المؤازرة لمنظم السرعة) تحقق من حالة تشغيل نظام المؤازرة الخاص بمنظم السرعة. اختبر توصيلات الدائرة ذات الصلة. 14 (خطأ في مستشعر السرعة المساعد) تحقق من موضع تركيب مستشعر السرعة الإضافي. اختبر إشارة خرج المستشعر. 15 (خطأ في مستشعر N-TDC) تحقق من توصيل مستشعر N-TDC تحقق من دقة الإشارة صيانة النظام والتدابير الوقائية SN بنود التشخيص وقت اتخاذ القرار التحكم في النسخ الاحتياطي بيانات منظم إلكتروني قبل السفر 10 خطأ في مستشعر الرف 160 مللي ثانية بدون زيت أو بسرعة ثابتة التحكم الطبيعي 11 خطأ في نظام المؤازرة الخاص بالمنظم 1 ثانية بدون زيت أو بسرعة ثابتة التحكم الطبيعي 14 خطأ في مستشعر السرعة الثانوي 10 ثوانٍ التحكم الطبيعي التحكم الطبيعي 15 خطأ في مستشعر N-TDC — التحكم الطبيعي التحكم الطبيعي 14/15 خطأ في مستشعر N-TDC ومستشعر السرعة الثانوي 2.5 ثانية زيت مكسر إيقاف التشغيل 211 خطأ في مستشعر درجة حرارة الوقود 3 ثوانٍ 20 درجة مئوية إيقاف التشغيل 22 خطأ في مستشعر درجة الحرارة الجوية 1 ثانية 25 درجة مئوية 23 خطأ في مستشعر درجة حرارة سائل تبريد المحرك 3 ثوانٍ 55 درجة مئوية التحكم الطبيعي موصل رقم المحطة إشارة قطر السلك (حزمة مضخة الحقن) SWP 8 أطراف أسود 1 جهد تشغيل مشغل منظم السرعة - 1 2 رينغيت ماليزي 2 دائرة منظم الجهد GND-1 W/1.2 3 موضع الرف المستهدف - 1 U1 2 4 جهد وضع الرف G/1.2 5 دائرة منظم الجهد 5 فولت - 1 Y/1.2 6 مستشعر N الاحتياطي (GND) BR/1.2 7 مستشعر N الاحتياطي (SIG) 0/1.2 8 اسحب لأسفل ب/1.2 SWP6- المحطات أسود ز جهد تشغيل مشغل منظم السرعة - 2 R/1.2 10 موضع الرف المستهدف - 2 لتر/1.2 11 دائرة منظم السرعة GND-2 W/1.2 12 دائرة منظم الجهد SIG-GND BR/1.2 13 دائرة منظم الجهد 5 فولت - 2 Y/1.2 SWP 3- المحطات أسود 14 منزل معطل W1.2 15 ملف فرعي (غير مستخدم) BY/1.2 الصيانة الدورية قم بتغيير زيت المحرك وفقًا للجدول الزمني المحدد (بناءً على عدد الكيلومترات ومتطلبات درجة الحرارة) استبدل ثلاثة فلاتر (فلتر الديزل، فلتر الزيت، وفلتر الهواء). استخدم ديزل مصمم لتحمل درجات الحرارة المحلية مواصفات التشغيل قم بتسخين المحرك قبل تشغيله وهو بارد (خاصة في فصل الشتاء). حافظ على نظام التبريد في فصل الصيف لمنع ارت...

مركبات إطفاء وإنقاذ من طراز إيسوزو 6HK1 ، ويسمى أيضًا شاحنة إطفاء من نوع إيسوزو ، في حالة ارتفاع درجة حرارة محرك شاحنة إطفاء وإنقاذ من طراز إيسوزو، يجب فحص المناطق التالية أولاً: 1. نظام التبريد: يمكن أن تساهم مشاكل مثل المروحة التالفة، أو الرادياتير المسدود، أو منظم الحرارة التالف، أو عدم كفاية سائل التبريد في ارتفاع درجة حرارة المحرك. 2. جودة وكمية الزيت: يمكن أن تتسبب جودة الزيت الرديئة أو عدم كفاية الزيت أيضًا في ارتفاع درجة حرارة المحرك. 3. يمكن أن تتسبب الأعطال الميكانيكية مثل انفجار الأسطوانة، أو تشققات بطانة الأسطوانة، أو تشققات بطانة الأسطوانة في حدوث هذه الظاهرة. باعتباره محرك ديزل عالي الأداء، يتطلب محرك إيسوزو 6HK1 التزامًا صارمًا بالمواصفات الفنية للصيانة. وفيما يلي النقاط الرئيسية: 1. فهم الهيكل ومواصفات التفكيك والتركيب آلية عمود المرفق وذراع التوصيل يتميز غلاف الأسطوانة بتصميم غير محكم، مما يتطلب أدوات خاصة لمنعه من السقوط أثناء الفك والتركيب. الخلوص القياسي يتراوح بين 0.122 و0.156 مم. يتميز القطر الخارجي للمكبس بتفاوت دقيق (114.894–114.909 مم). أثناء التركيب، انتبه إلى اتجاه فتحة حلقة المكبس وضبط "المسافات الثلاث" (المسافة الأمامية، والمسافة الجانبية، والمسافة الخلفية). علبة المرافق السفلية عبارة عن هيكل من قطعة واحدة ويجب رفعها أثناء الصيانة لمنع التشوه. محاذاة نظام التوقيت أثناء تجميع علبة التروس، يجب محاذاة علامات ترس عمود المرفق والترس الوسيط. يجب أن تكون علامة عمود الكامات B مستوية مع سطح رأس الأسطوانة. يجب أن يكون المحرك في أعلى نقطة ميتة في شوط الضغط على الأسطوانة الأولى. عند تركيب مضخة حقن الوقود، قم بمحاذاة مؤشر التوقيت مع النقطة S الموجودة على الموصل، وقم بمحاذاة علامة تقدم الحقن مع مؤشر جسم المضخة. • يقوم محرك التيار المستمر الخطي بدفع الملف لأعلى ولأسفل تحت إشارة خرج وحدة التحكم. • ينقل ذراع التوصيل المثبت على مجموعة الملف حركة الملف لأعلى ولأسفل إلى كتلة التوصيل، المثبتة بدورها في نهاية الرف. وبدفعة من كتلة التوصيل، يتحرك الرف يمينًا ويسارًا لتغيير كمية الوقود المحقون. فعندما تتحرك مجموعة الملف لأعلى، يدفع الذراع الرف لزيادة كمية الوقود المحقون؛ وعلى العكس، عندما تتحرك مجموعة الملف لأسفل، يتحرك الرف لتقليل كمية الوقود المحقون. وتتمثل وظيفة الذراع في تحويل الحركة الرأسية إلى حركة الرف الرأسية. • تُثبّت كتلة النحاس على الجزء العلوي من كتلة التوصيل لتشكيل مستشعر الرف. يكشف مستشعر الرف عن شوط الرف ويرسل هذه القيمة إلى وحدة التحكم، ما يسمح بمقارنة شوط الرف الفعلي مع شوط الرف المستهدف باستمرار حتى يقترب الفرق بينهما من الصفر. هذه العملية بالغة الأهمية للتحكم في الدقة والاستجابة. 2. نقاط الصيانة الرئيسية للنظام نظام التشحيم والتبريد فترة تغيير الزيت: الزيت المعدني: كل 5000 كيلومتر أو ستة أشهر؛ الزيت الاصطناعي: 8000-10000 كيلومتر. يتميز مدخل ماء التبريد بتصميم متدرج، ويتطلب فكه بالتسلسل لأغراض الصيانة. يجب تغيير سائل التبريد كل سنتين أو 40,000 كيلومتر. نظام سحب الوقود والهواء استبدل فلتر الديزل كل 20,000 كيلومتر أو عند إضاءة ضوء التحذير. افحص فلتر الهواء كل 15,000 كيلومتر. يتطلب نظام الوقود تنظيفًا منتظمًا لمنع الشوائب من التأثير على دقة الحقن. 3. إجراءات الصيانة والاحتياطات إعداد الأدوات والبيانات استخدم مفتاح عزم الدوران لربط البراغي (مثل براغي دعامة مضخة الحقن) وفقًا لمواصفات الدليل. قبل إجراء الإصلاح، راجع "دليل خدمة الم...
