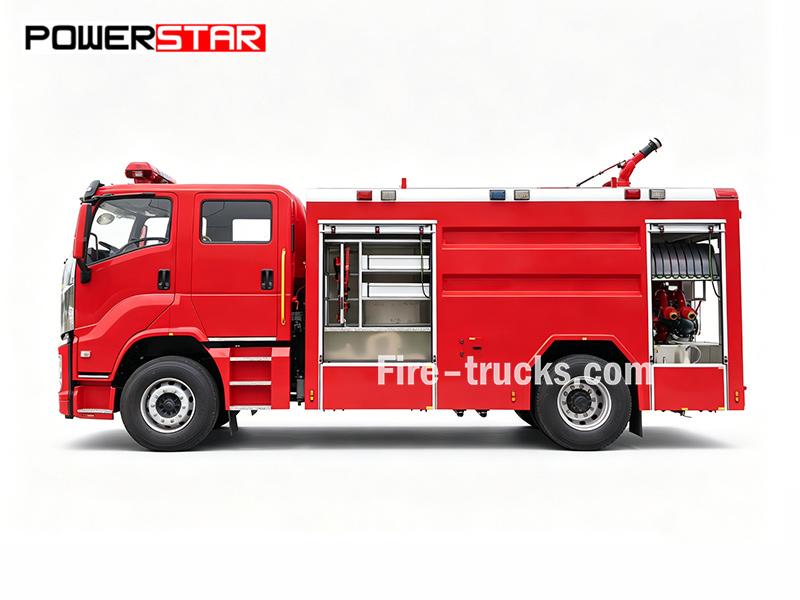

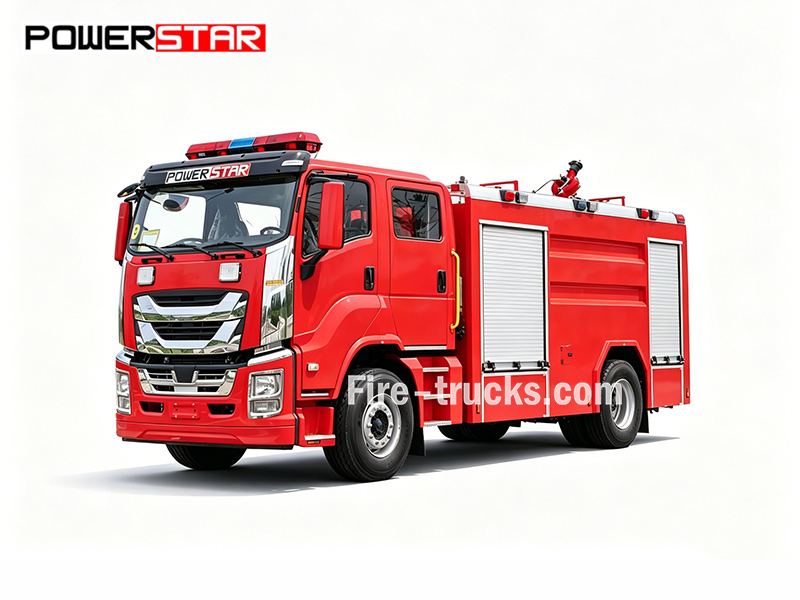

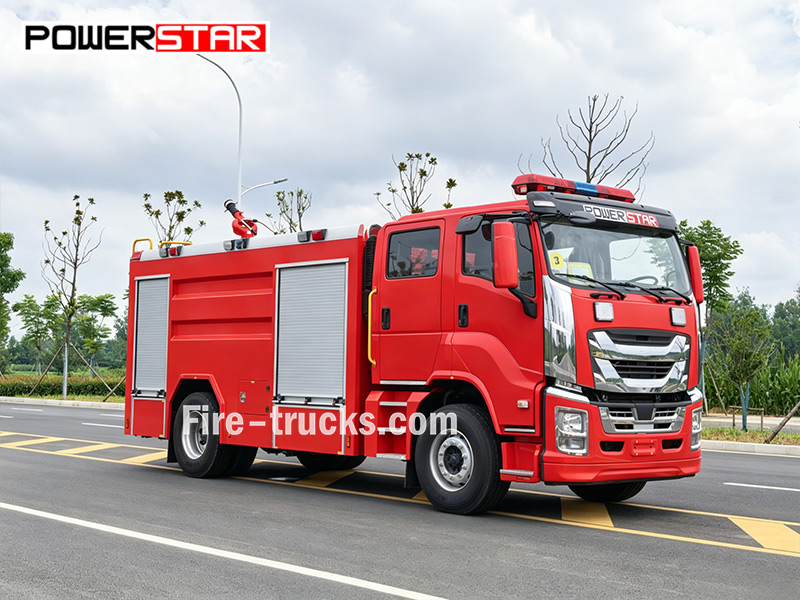

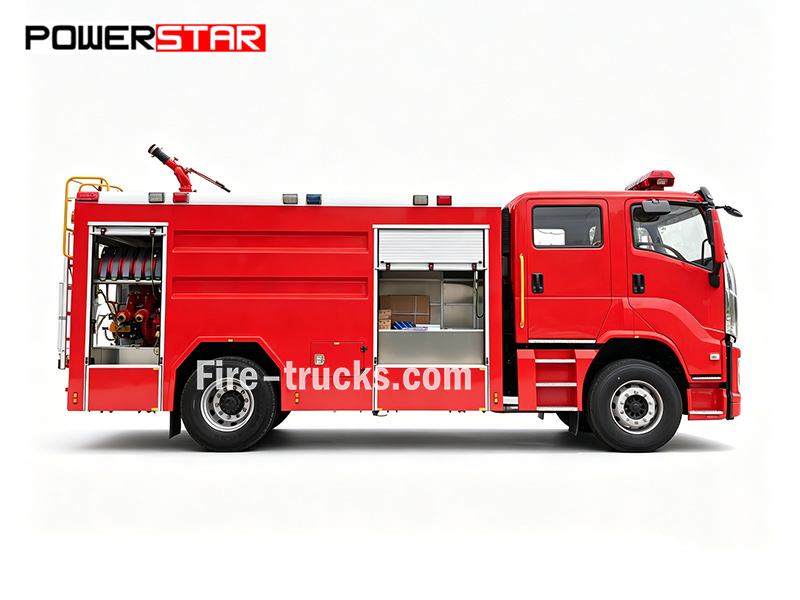

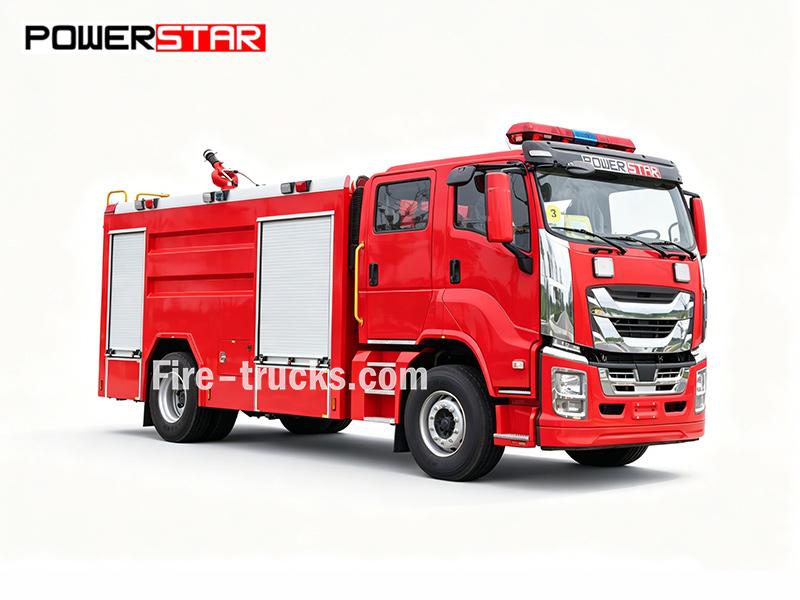

تعمل سيارة إطفاء الضخ الطارئ ISUZU GIGA بقوة 240 حصانًا بمحرك 6HK1-TCG61 بقدرة 240 حصانًا على هيكل دفع 4×2. تتميز بخزان مياه سعة 6000 لتر وخزان رغوة سعة 2000 لتر، ومضخة إطفاء CB10/60 (60 لتر/ثانية)، ومدفع مراقبة PL8/48 (48 لتر/ثانية، مدى الماء ≥70 م، مدى الرغوة ≥65 م). تشمل المعدات القياسية خراطيم إطفاء، وأنابيب شفط، ووصلات، ومدفع رغوة، وحقيبة أدوات أساسية. تشمل المعدات الإضافية مأخذ قدرة من نوع ساندويتش، ونظام خطوط أنابيب، وصندوق معدات، وصندوق مضخة، ودواسة قابلة للطي، ونظامًا كهربائيًا.
هيكل شاحنة:
ISUZU GIGA 4×2قدرة العمل:
6000L water + 2000L foam (8000L total)قوة المحرك:
240 HP (176 kW) / 6HK1-TCG61مضخة الإطفاء:
CB10/60تدفق المضخة:
60 L/sضغط العمل:
1.0 MPaجهاز مراقبة الحريق:
PL8/48مراقبة التدفق:
48 L/sنطاق الشاشة:
Water ≥70 m , Foam ≥65 mمضخة إطفاء الحرائق الطارئة ISUZU GIGA هذه مصممة لمكافحة الحرائق والاستجابة لحالات الطوارئ. هذه شاحنة إطفاء برغوة وماء ISUZU بقوة 240 حصان ودفع 4x2تتميز بخزان مياه سعة 6000 لتر، وخزان رغوة سعة 2000 لتر، ومضخة إطفاء CB10/60 (بمعدل تدفق 60 لتر/ثانية عند ضغط 1.0 ميجا باسكال)، ومدفع إطفاء سقفي PL8/48 مثبت على السقف بمدى ماء 70 مترًا ومدى رغوة 65 مترًا.
تحمل شاحنة الإطفاء هذه مجموعة كاملة من معدات مكافحة الحرائق القياسية بما في ذلك الخراطيم وأنابيب الشفط والوصلات ومدفع الرغوة. تعمل بشكل جيد في حرائق الفئة B التي تشمل النفط والبنزين والمواد الكيميائية. وهي مناسبة لمهام مكافحة الحرائق في مستودعات النفط والمصانع الكيميائية والمطارات والمنشآت الصناعية.

|
القدرة التشغيلية |
طراز المحرك |
قاعدة العجلات |
الهيكل العلوي |
|
6000 لتر ماء + 2000 لتر رغوة |
240 حصان / 6HK1-TCG61 |
5600 مم |
★ خزان من الفولاذ الكربوني، سعة 8000 لتر ★★ مضخة إطفاء CB10/60، تدفق 60 لتر/ثانية عند ضغط 1.0 ميجا باسكال ★★ مدفع سقفي PL8/48، تدفق 48 لتر/ثانية مع مدى ماء ≥70 متر، ومدى رغوة ≥60 متر ★ مأخذ قدرة PTO شطائري، نظام خطوط الأنابيب، صندوق المعدات، صندوق المضخة، دواسة قابلة للطي، والنظام الكهربائي |
»Ⅰ.الميزات الرئيسية:
★★ محرك 6HK1-TCG61 بقدرة مقدرة 240 حصان لإخماد حرائق الرغوة والاستجابة للطوارئ
★★ هيكل ISUZU GIGA 4×2 مع خزان مياه 6000 لتر، وخزان رغوة 2000 لتر، ومضخة إطفاء CB10/60 (60 لتر/ثانية عند ضغط 1.0 ميجا باسكال)
★★ مدفع PL8/48 مثبت على السقف بتدفق 48 لتر/ثانية، ومدى ماء ≥70 متر، ومدى رغوة ≥65 متر لهجوم إطفاء بعيد المدى
★ مأخذ قدرة PTO شطائري، ونظام خطوط الأنابيب، وصندوق المعدات، وصندوق المضخة، والدواسة القابلة للطي، والنظام الكهربائي لدعم التشغيل الكامل
★★ معدات مكافحة حرائق كاملة تشمل الخراطيم والفوهات ومدفع الرغوة ومجموعة الأدوات الأساسية لمكافحة حرائق الفئة B
»Ⅱ.معلمات المنتج:
| مضخة إطفاء حرائق طارئة Powerstar Isuzu بقوة 240 حصان | |||
| عام | القدرة التشغيلية | 6000 لتر ماء + 2000 لتر رغوة | |
| هيكل الشاحنة | ISUZU GIGA 4x2 | ||
| قوة المحرك | 240 حصان / 6HK1-TCG61 | ||
| مضخة إطفاء | CB10/60 | ||
| مدفع مياه إطفاء | PL8/48 | ||
| الأبعاد الكلية الطول*العرض*الارتفاع | 7800*2500*3500 مم | ||
| الوزن الإجمالي للمركبة | 22000 كجم | ||
| الوزن الفارغ | 10800 كجم | ||
| المحرك | طراز المحرك | 4HK1-TCG61 | |
| نوع الوقود | ديزل | ||
| القدرة | 240 حصان(176KW) | ||
| معيار الانبعاثات | Euro 6 | ||
| السعة اللترية | 7800 مل | ||
| نوع المحرك | محرك ديزل سداسي الأسطوانات على خط واحد، تبريد مائي، بشاحن توربيني، مع تبريد داخلي | ||
| الشاسيه | نوع الدفع | 4x2 | |
| قاعدة العجلات | 5600 مم | ||
| الإطار | 235/75R17.5 16PR | ||
| عدد الإطارات | 6 إطارات وإطار احتياطي واحد | ||
| مضخة إطفاء | الطراز | CB10/60 | |
| التدفق | 60 لتر/ثانية | ||
| الضغط | 1 ميجا باسكال | ||
| أقصى ضغط تشغيل | 1.251 ميغاباسكال | ||
| الحد الأقصى لضغط المدخل المسموح به | 0.4 ميغاباسكال | ||
| الحد الأقصى لارتفاع الشفط | 3م | ||
| السرعة المقدرة | 3916±50 دورة/دقيقة | ||
| نسبة السرعة | 1:1.4 | ||
| وقت تحويل المياه | ≤50ث | ||
| مدفع إطفاء الحريق | الطراز | PL8/48 | |
| التدفق | 48 لتر/ث | ||
| ضغط العمل المقدر | 0.8 ميغاباسكال | ||
| أقصى ضغط عمل | 1.2 ميغاباسكال | ||
| المدى | الماء | ≥70م | |
| الرغوة | ≥65م | ||
| دوران الميل | - 35~+70° | ||
| الدوران الأفقي | 0~360° | ||
| التكوين القياسي | مزود بوحدة PTO شطيرية ونظام أنابيب؛ مزود بصندوق معدات وصندوق مضخة؛ مزود بدواسة قابلة للطي ونظام كهربائي. معدات أخرى. |
||

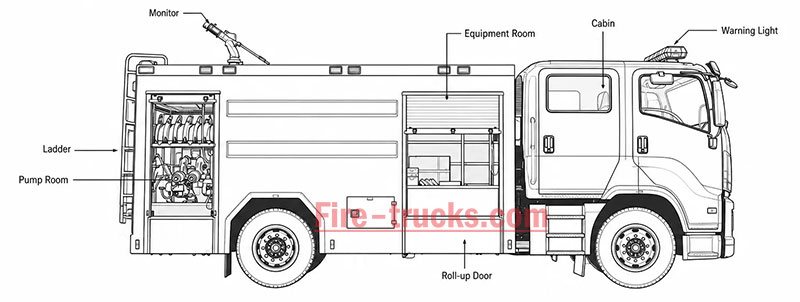

1. الهيكل ومجموعة نقل الحركة
♦ هيكل ISUZU GIGA 4×2 مع قاعدة عجلات بطول 5600 مم، مصمم للتشغيل المستقر على الطرق الحضرية والمواقع الصناعية ومسارات الاستجابة للطوارئ.
♦ محرك ديزل 6HK1-TCG61، بقدرة اسمية 240 حصانًا، يوفر عزم دوران موثوقًا للاستجابة السريعة، وتشغيل المضخة المستمر، وإخماد الحرائق بالرغوة لفترات طويلة.
♦ناقل حركة يدوي للتشغيل المباشر وسهولة الصيانة.

2. نظام إخماد الحرائق والسلامة
♦ خزان مياه بسعة 6000 لتر وخزان رغوة بسعة 2000 لتر، مصنوعان من الفولاذ الكربوني مع حواجز داخلية لتقليل اندفاع السائل.
♦ مضخة إطفاء CB10/60، بمعدل تدفق 60 لتر/ثانية عند ضغط 1.0 ميجا باسكال، تعمل بواسطة PTO، وارتفاع شفط 3 م، ووقت تحضير ≤50 ثانية.
♦ مدفع سقفي PL8/48، بمعدل تدفق 48 لتر/ثانية، مدى الماء ≥70 م، مدى الرغوة ≥65 م، دوران أفقي 360°، وميل من -35° إلى +70°.

» Ⅳ.نظام مضخة الإطفاء :

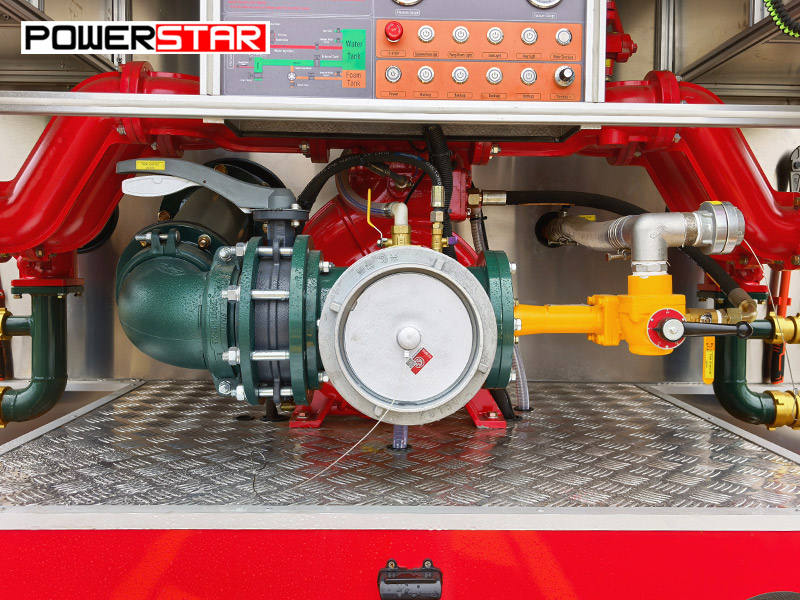

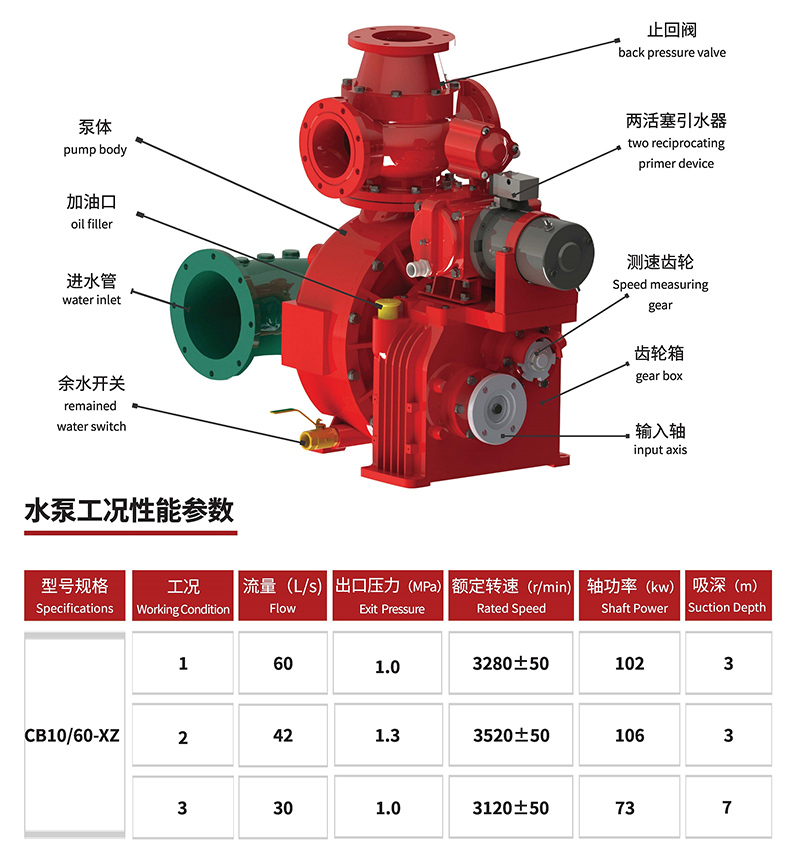

مضخة الإطفاء:

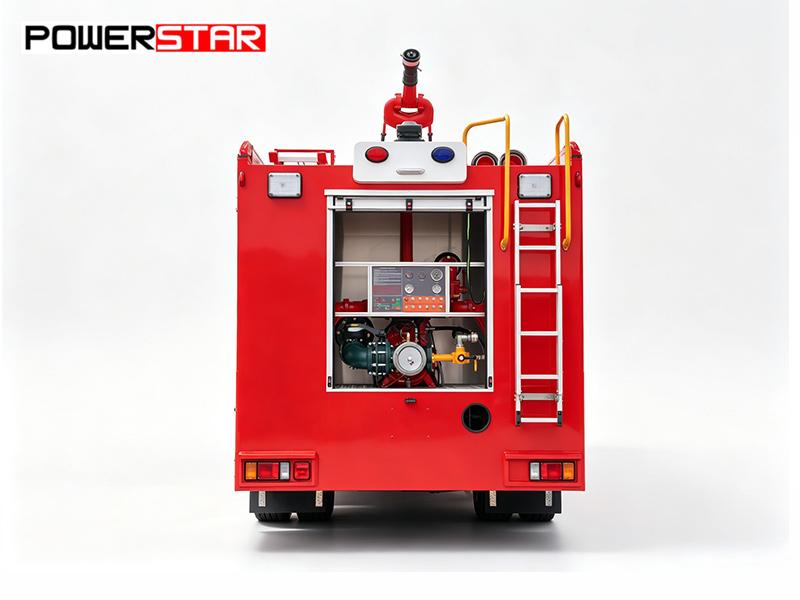

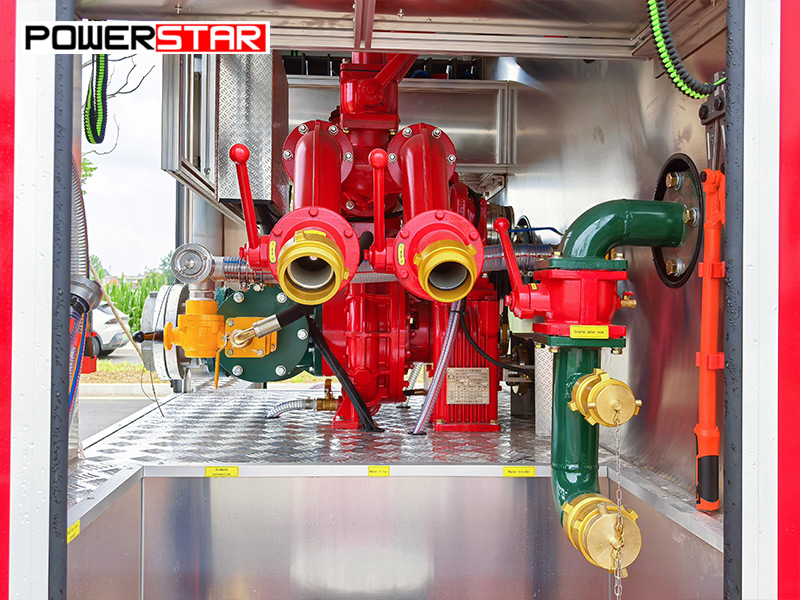

تم تركيب مضخة إطفاء CB10/60 ذات معدل تدفق اسمي 60 لتر/ثانية عند ضغط 1.0 ميجا باسكال في حجرة المضخة الخلفية. صُممت هذه المضخة لتوفير أداء موثوق، حيث توفر ضغط مياه ثابتًا لضمان قدرة خراطيم الإطفاء والمدافع على إيصال المياه أو الرغوة بفعالية لمسافات طويلة لمكافحة الحرائق.

|
طراز مضخة الإطفاء |
التدفق |
الضغط |
أقصى ضغط تشغيل |
أقصى ضغط دخول مسموح به |
|
CB10/60 |
60 لتر/ثانية |
1.0 ميجا باسكال |
1.251 ميجا باسكال |
0.4 ميجا باسكال |

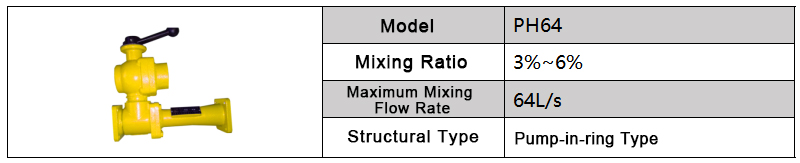

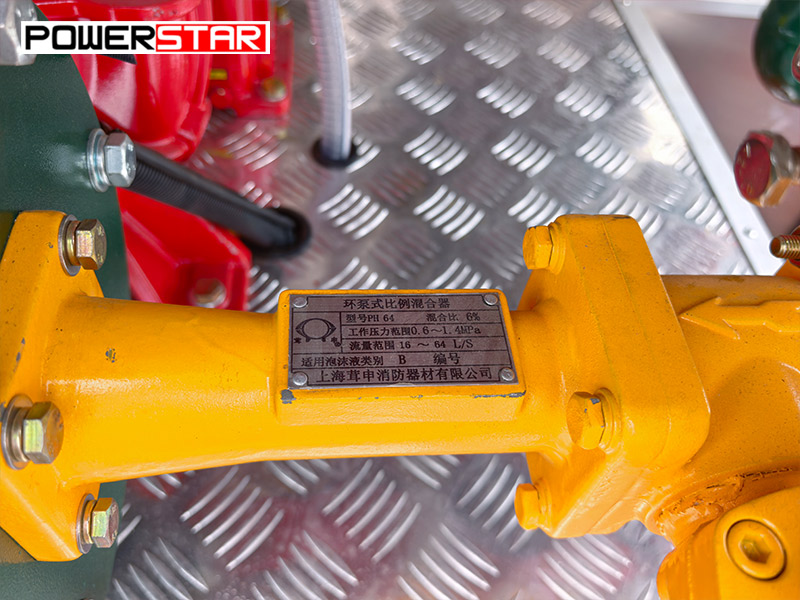

جهاز مزج رغوة من نوع PH64 يعمل بالمضخة والحلقة، ونسبة الخلط قابلة للضبط من 3% إلى 6%، مع أقصى معدل تدفق للخلط يبلغ 64 لتر/ثانية. يقوم تلقائيًا بخلط مركز الرغوة مع الماء لإخماد حرائق الفئة B بكفاءة. تشغيل بسيط دون الحاجة إلى طاقة خارجية.

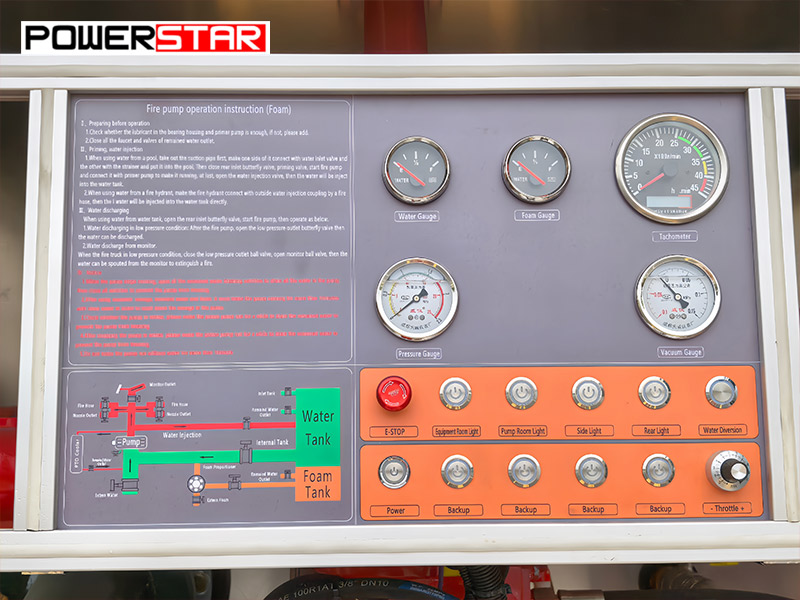

تتضمن تعليمات التشغيل، ومخطط أنابيب الخزان، ومقياس الضغط، ومقياس مستوى المياه، ومقياس مستوى الرغوة، وإيقاف الطوارئ، والتحكم في PTO، ومفتاح الطاقة الرئيسي، وأدوات تحكم المضخة، وأدوات تحكم المدفع، وإضاءة المقصورة. جميع أدوات التحكم موضحة بعلامات واضحة لتسهيل التشغيل.

» Ⅴ.نظام مدفع الإطفاء :

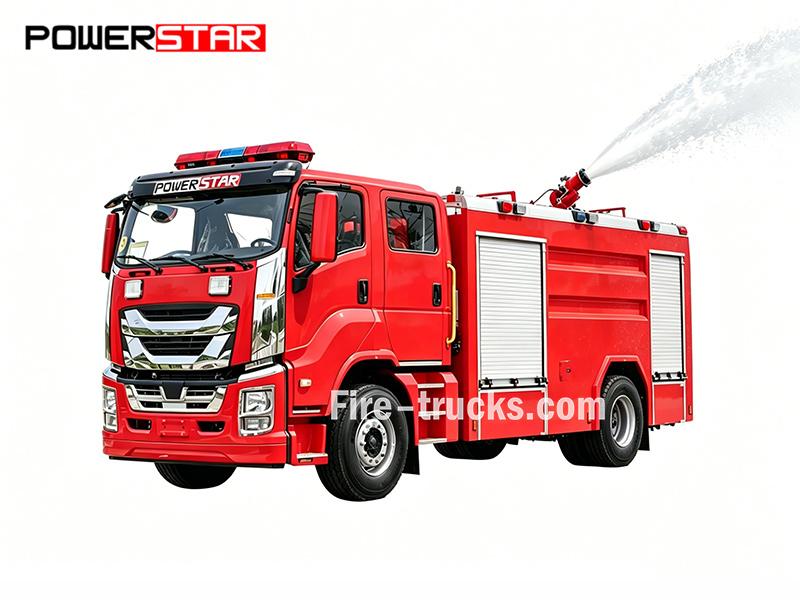

تم تركيب مدفع الإطفاء PL8/48 على سقف المقصورة. يوفر معدل تدفق يبلغ 48 لتر/ثانية مع مدى ماء ≥70 م ومدى رغوة ≥65 م. يدعم المدفع نمط النفث المستقيم ونمط الرش لعمليات مكافحة حرائق مرنة.

| طراز مدفع الإطفاء | التدفق | المدى | الضغط الاسمي | دوران الميل | الدوران الأفقي |
| PL8/48 | 48 لتر/ثانية | الماء≥70 م رغوة ≥65 م | 0.8 ميجا باسكال | -35°~+70° |
0~360° |

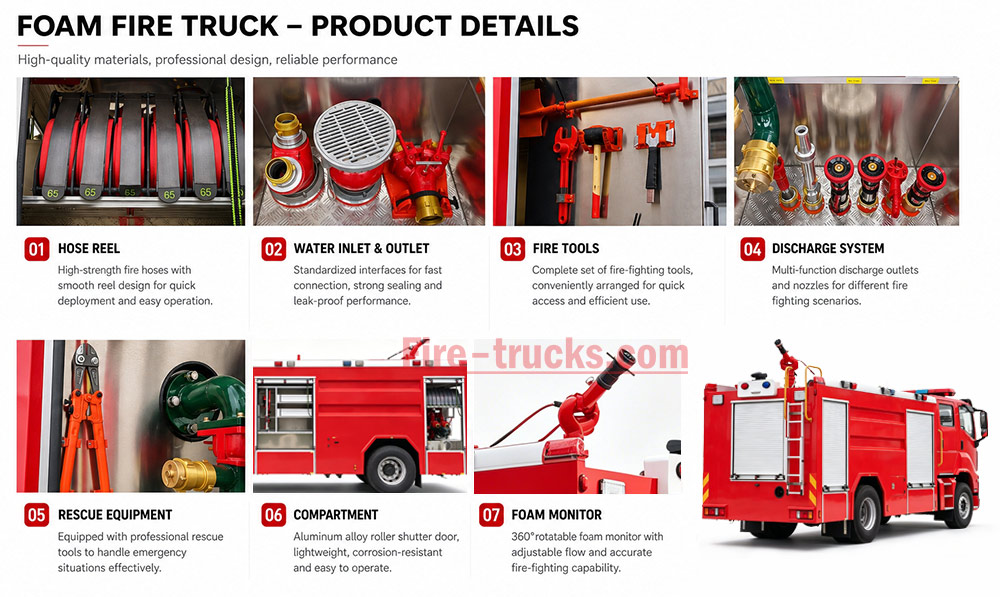

» Ⅵ.معدات مكافحة الحرائق :

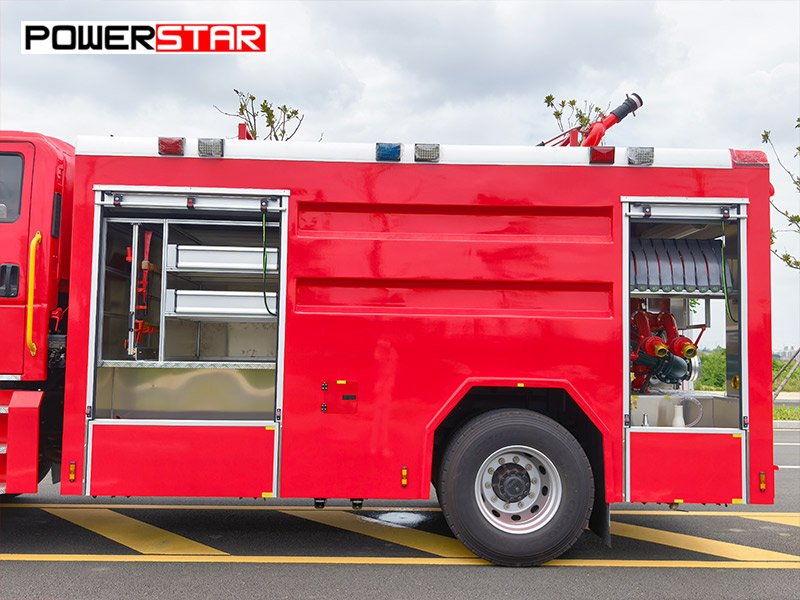

• حجرة المعدات
تقع هذه المقصورات على جانبي المركبة، وهي مجهزة برفوف للمعدات وصوانٍ للتخزين. تحافظ الرفوف على خراطيم الحريق وأنابيب الشفط ومدافع الرغوة منظمة بشكل مرتب. توفر صواني التخزين وصولًا سريعًا إلى أدوات مثل مفاتيح الربط والفؤوس والعتلات، مما يحسن كفاءة الإنقاذ.

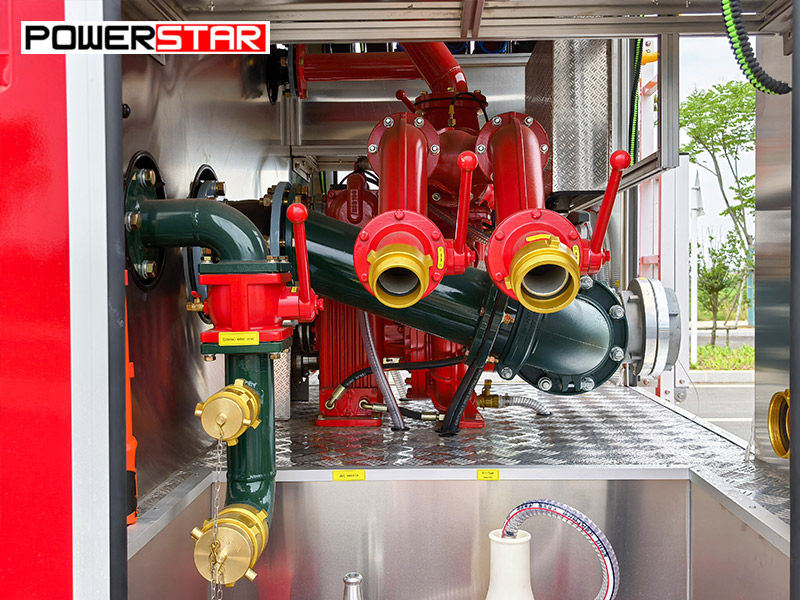

•غرفة المضخة:مجهزة بمضخة حريق CB10/60، ولوحة تحكم، ومقياس ضغط، ومقياس فراغ، ونظام إضاءة. تشمل الملحقات خراطيم الحريق، وخراطيم الشفط، والمجمعات، والمصافي، وفوهات الحريق، ومدافع الرغوة، ومفاتيح خراطيم الشفط، والمخفضات.

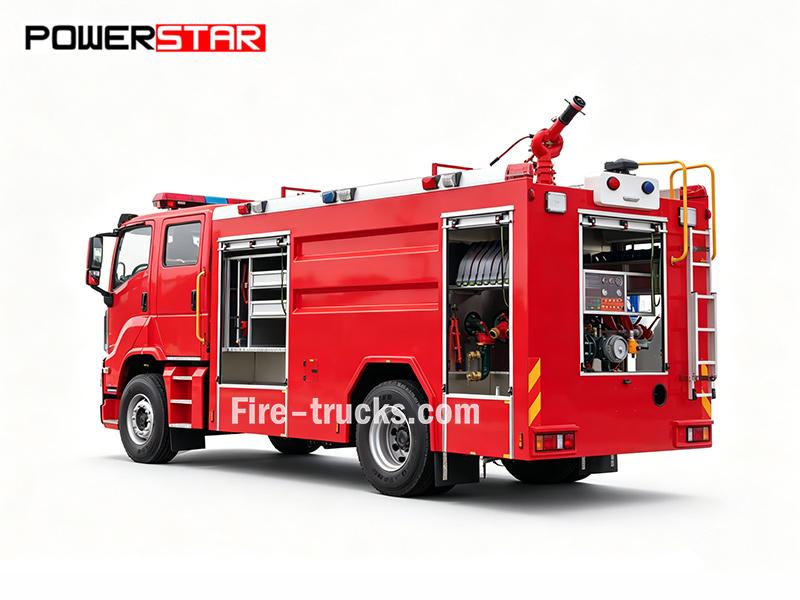

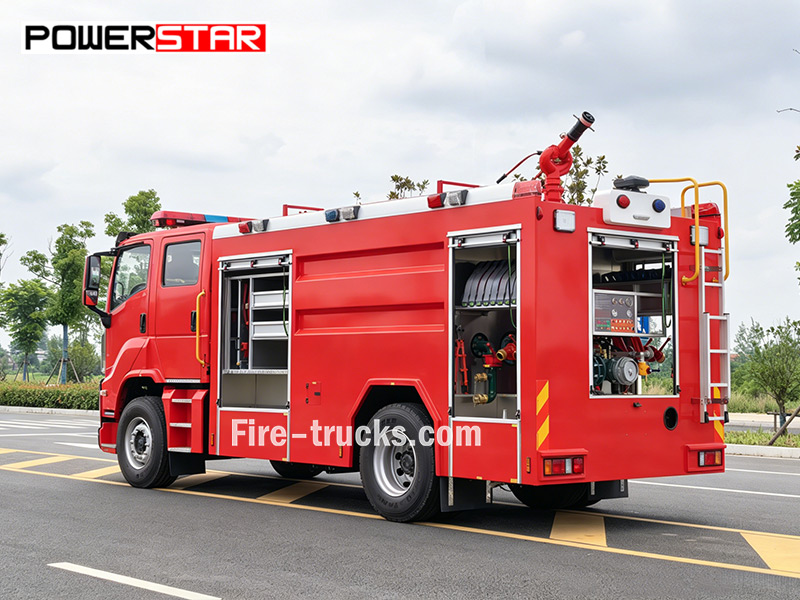

تأتي شاحنة إطفاء الطوارئ ISUZU GIGA المزودة بمضخة مع مضخة حريق CB10/60 مثبتة في الخلف ومدفع مراقبة PL8/48 مثبت على سقف الكابينة. تبلغ سعة خزان المياه 6000 لتر، بينما تبلغ سعة خزان الرغوة 2000 لتر، وهي مثبتة على هيكل ISUZU GIGA 4×2 متين يعمل بمحرك 6HK1-TCG61 بقوة 240 حصانًا. تشمل المعدات القياسية خراطيم الحريق، وأنابيب الشفط، والوصلات، ومدفع الرغوة، ومجموعة أدوات كاملة. تشمل المعدات الإضافية مأخذ قدرة PTO شطيري، ونظام الأنابيب، وصندوق المعدات، وصندوق المضخة، ودواسة قابلة للطي، والنظام الكهربائي. كما تم تجهيزها بجهاز مزج الرغوة PH64 (نسبة خلط 3%-6%، ومعدل تدفق أقصى 64 لتر/ثانية) للخلط التلقائي للرغوة. المواصفات الكاملة مدرجة أدناه:

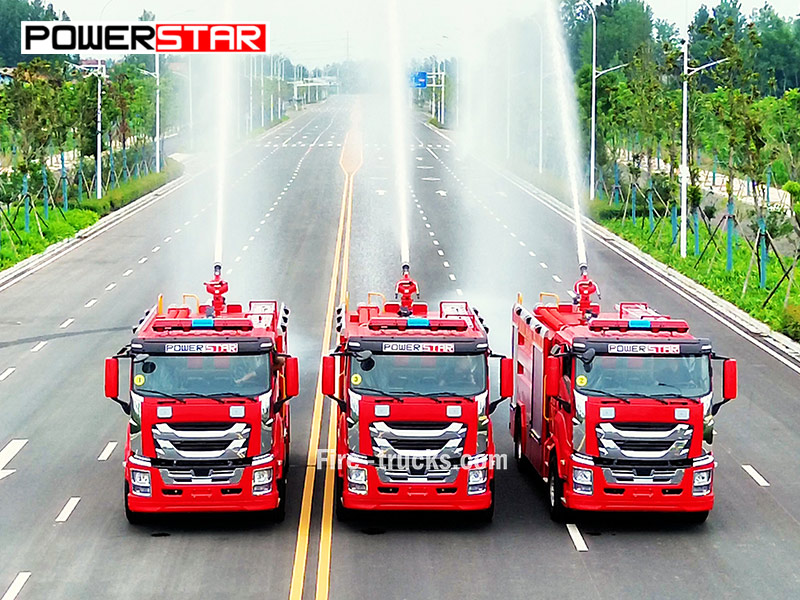

» Ⅶ.اختبار تدفق وضغط المياه :

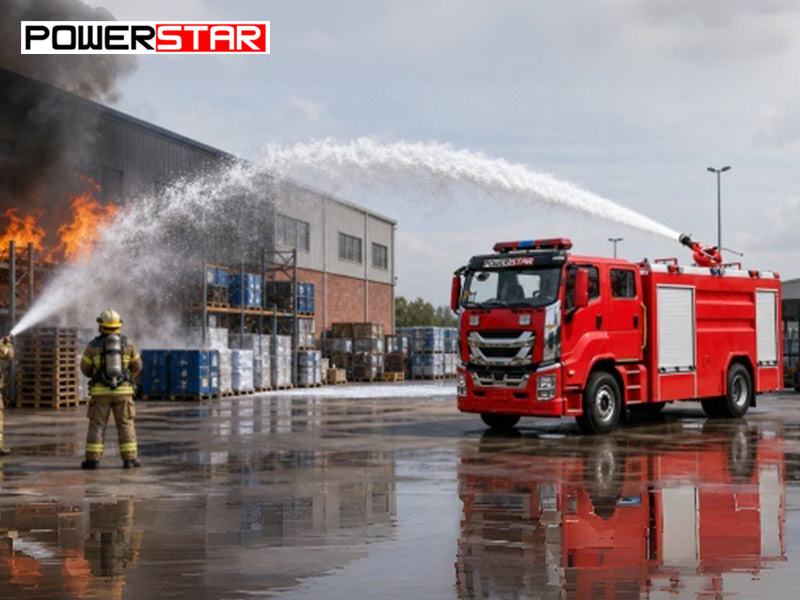

» Ⅷ.سيناريوهات التطبيق :
