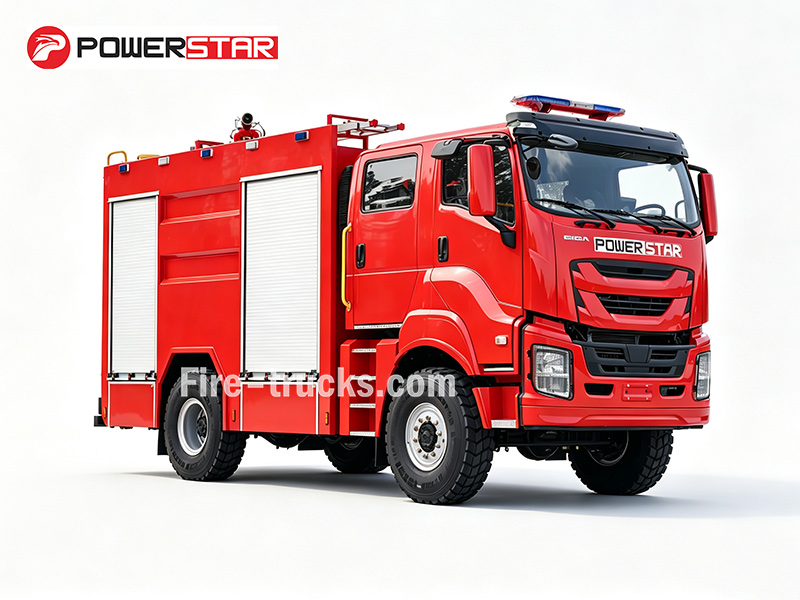

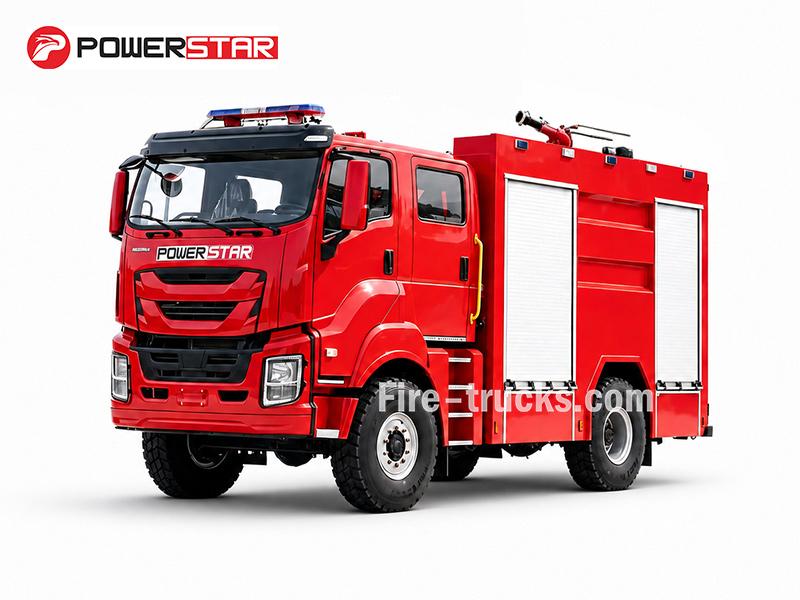

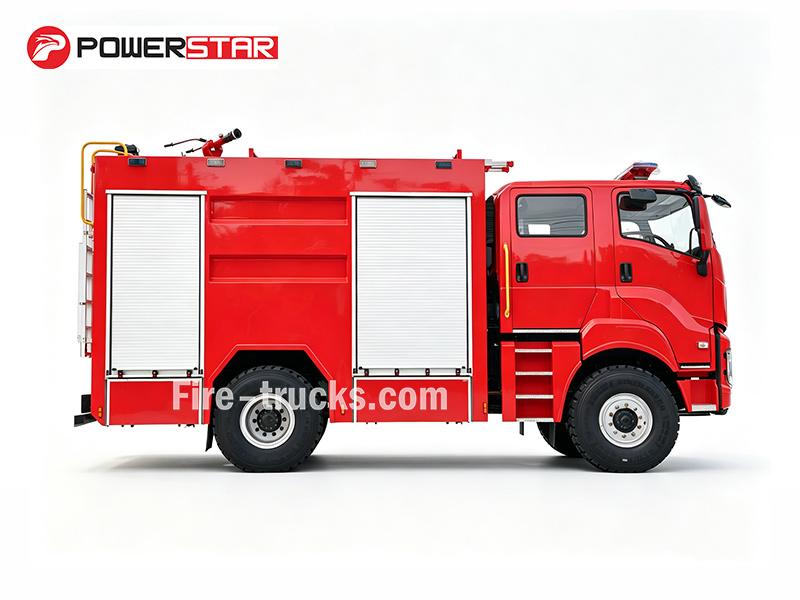

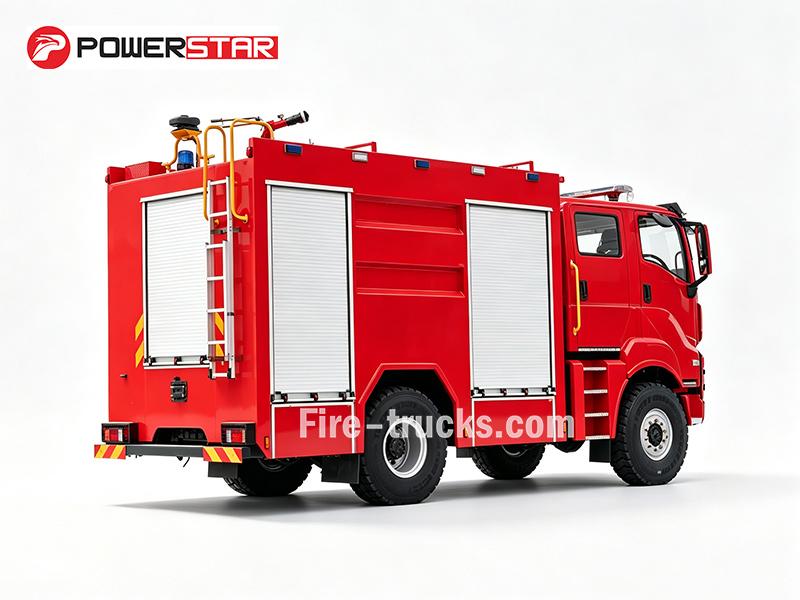

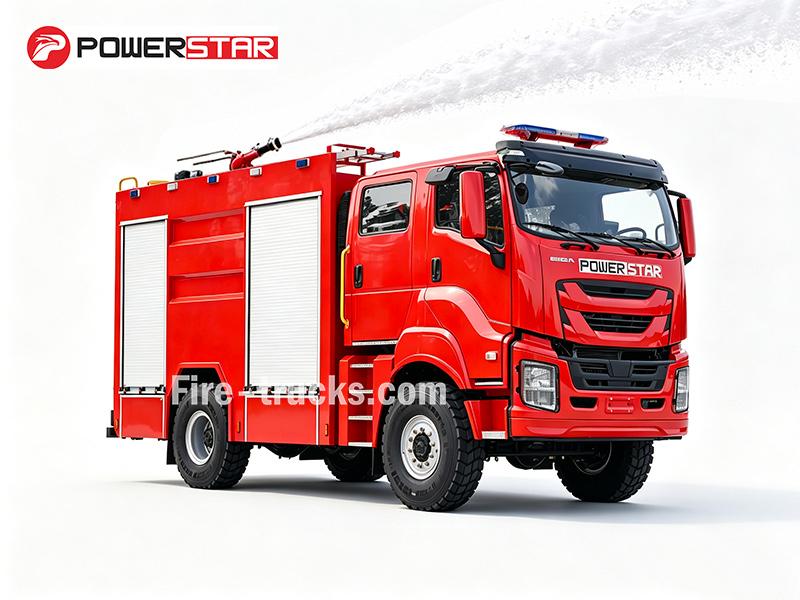

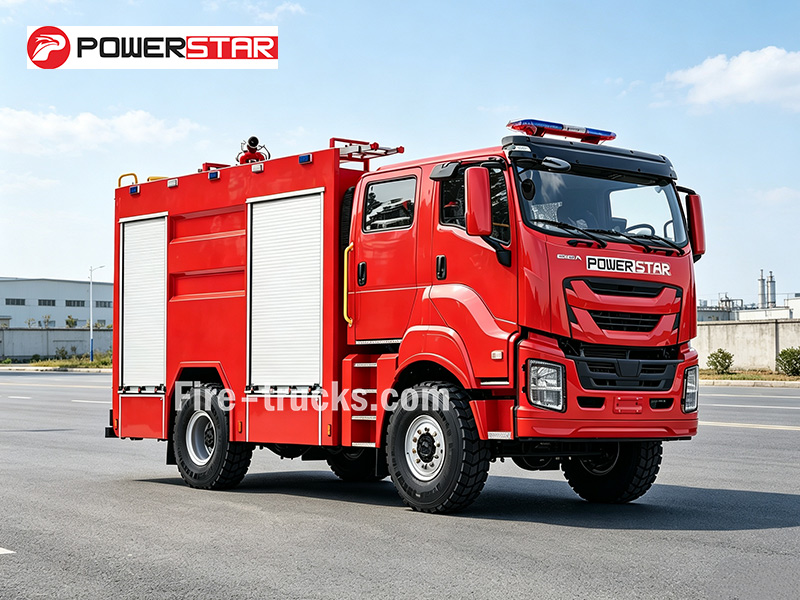

تعمل شاحنة ISUZU GIGA FVR هذه بمحرك ديزل بقوة 300 حصان من طراز 6HK1-TCG60 مع هيكل 4×4 مصمم للتضاريس الوعرة. تبلغ السعة الإجمالية للسوائل 3,500 لتر — موزعة بين 3,000 لتر من الماء و500 لتر من الرغوة. تتم عملية إخماد الحرائق بواسطة مضخة CB10/40-XZ بمعدل 40 لتر/ثانية ومدفع سقفي PL8/32 بمدى وصول 60 مترًا للماء و48 مترًا للرغوة. تأتي الشاحنة مزودة بمجموعة كاملة من المعدات القياسية، بما في ذلك الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة الأدوات.
هيكل شاحنة:
ISUZU GIGA 4×4قدرة العمل:
3000L water + 500L foam (3500L total)قوة المحرك:
300 HP (221 kW) / 6HK1-TCG60مضخة الإطفاء:
CB10/40-XZتدفق المضخة:
40 L/sضغط العمل:
1.0 MPaجهاز مراقبة الحريق:
PL8/32مراقبة التدفق:
32 L/sنطاق الشاشة:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowشاحنة إطفاء رغوية ISUZU 4×4 مزودة بمحرك 6HK1-TCG60 بقوة 300 حصان، ومبنية على هيكل دفع رباعي 4×4 مع إطارات أمامية 385/65R22.5 وخلفية 315/80R22.5 لأداء قوي على التضاريس الطينية والرملية. هذا محرك إطفاء رغوي ISUZU تحمل سعة إجمالية قدرها 3500 لتر (3000 لتر ماء + 500 لتر رغوة)، مع مضخة إطفاء CB10/40-XZ توفر تدفقًا قدره 40 لتر/ثانية وشاشة مراقبة PL8/32 مثبتة على السقف تصل إلى مدى ماء ≥60 م ومدى رغوة ≥48 م. تم تصميم جهاز خلط الرغوة PH64-RS بنسبة خلط 6% لحرائق الفئة B الناتجة عن النفط والمواد الكيميائية. تشمل التجهيزات القياسية خراطيم إطفاء، مسدس رغوة، مصفاة، وطقم أدوات كامل — مما يجعلها خيارًا موثوقًا لأقسام الإطفاء وحقول النفط والمطارات والمنشآت الصناعية التي تتطلب استجابة سريعة.

|
السعة التشغيلية |
طراز المحرك |
قاعدة العجلات |
الهيكل العلوي |
|
3000 لتر ماء + 500 لتر رغوة |
300 حصان / 6HK1-TCG60 |
4500 مم |
★ خزان من الفولاذ الكربوني بسعة 3500 لتر ★★ مضخة إطفاء CB10/40، تدفق 40 لتر/ثانية عند ضغط 1.0 ميجا باسكال ★★ شاشة مراقبة سقفية PL8/32، تدفق 32 لتر/ثانية مع مدى ماء ≥60 م ومدى رغوة ≥48 م ★ جهاز خلط الرغوة PH64-RS، بنسبة خلط 6% |
»Ⅰ.الميزات الرئيسية:
❶ يوفر محرك الديزل 6HK1-TCG60 بقوة 300 حصان عزمًا قويًا للتسارع السريع وضخ الرغوة المستمر في ظروف الطوارئ.
❷ يحمل هيكل ISUZU GIGA FVR 4×4 خزان ماء بسعة 3000 لتر وخزان رغوة بسعة 500 لتر، مع مضخة CB10/40-XZ بمعدل 40 لتر/ثانية وضغط 1.0 ميجا باسكال.
❸ توفر شاشة المراقبة السقفية PL8/32 مدى ماء يبلغ 60 مترًا ومدى رغوة يبلغ 48 مترًا، مما يمنح فرق الإطفاء القدرة اللازمة لمكافحة الحرائق بأمان من مسافات طويلة.
❹ تضمن قاعدة العجلات البالغة 4500 مم مع الإطارات الأمامية 385/65R22.5 والخلفية 315/80R22.5 ثباتًا قويًا على التضاريس الوعرة ومواقع العمل الطينية.
❺ تشمل التجهيزات القياسية خراطيم إطفاء، خرطوم شفط، وصلات، مسدس رغوة، وطقم أدوات — كل ما يلزم لمكافحة حرائق الفئة B مباشرة بعد التجهيز.
»Ⅱ.معلمات المنتج:
| شاحنة إطفاء رغوية ISUZU 4X4 لمكافحة الحرائق في الفلبين | |||
| عام | السعة التشغيلية | 3000 لتر ماء + 500 لتر رغوة | |
| هيكل الشاحنة | ISUZU GIGA FVR 4x4، صف مزدوج | ||
| قوة المحرك | 300 حصان / ISUZU 6HK1-TCG60 | ||
| مضخة إطفاء | CB10/40-XZ | ||
| مدفع إطفاء | PL8/32 | ||
| خلاط تناسب الرغوة | PH64-RS | ||
| السرعة القصوى | 105 كم/ساعة | ||

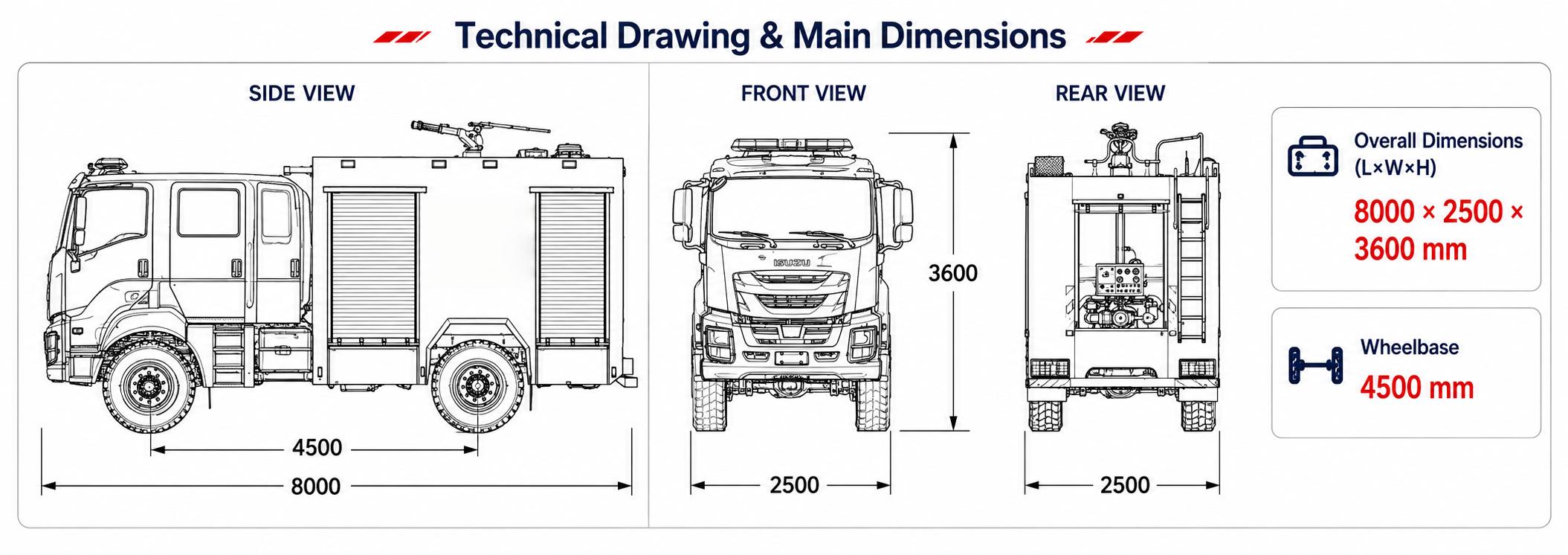

| الأبعاد الكلية الطول*العرض*الارتفاع | 8000*2500*3600 مم | ||
| الوزن الإجمالي للمركبة | 9900 كجم | ||
| الوزن الفارغ | 5850 كجم | ||
| المحرك | طراز المحرك | 6HK1-TCG60 | |
| نوع الوقود | ديزل | ||
| القدرة | 300 حصان(221 كيلوواط) | ||
| معيار الانبعاثات | Euro 5 | ||
| سعة المحرك | 7790 مل | ||
| نوع المحرك | محرك ديزل بست أسطوانات على خط واحد، تبريد مائي، مزود بشاحن توربيني، مع تبريد داخلي | ||
| الهيكل | نوع الدفع | 4x4 | |
| قاعدة العجلات | 4500 مم | ||
| الإطار | الأمامي 385/65R22.5، الخلفي 315/80R22.5، عجلات 6+1 | ||
| عدد الإطارات | 6 إطارات وإطار احتياطي واحد | ||
| مضخة إطفاء | الطراز | CB10/40-XZ | |
| التدفق | 40L/s | ||
| الضغط | 1MPa | ||
| أقصى ضغط تشغيل | 1.251MPa | ||
| أقصى ضغط دخول مسموح به | 0.4MPa | ||
| أقصى ارتفاع شفط | 7m | ||
| السرعة المقدرة | 3135±50r/min | ||
| نسبة السرعة | 1:1.4 | ||
| وقت تحويل المياه | ≤50s | ||

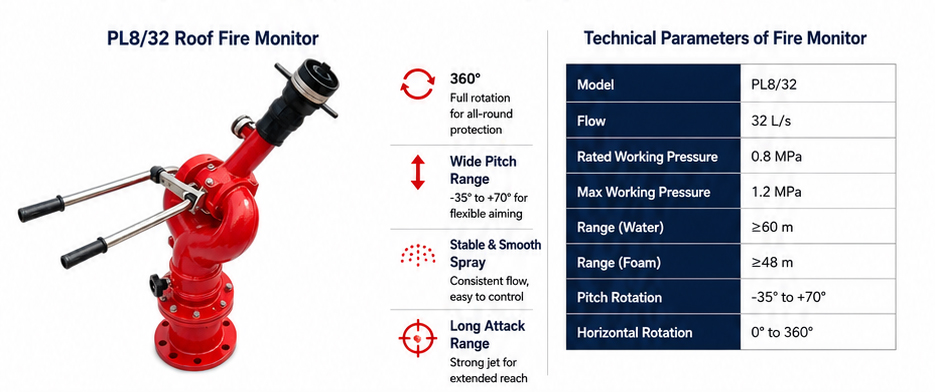

| مدفع إطفاء الحريق | الطراز | PL8/32 | |
| التدفق | 32L/s | ||
| ضغط التشغيل المقدّر | 0.8MPa | ||
| أقصى ضغط تشغيل | 1.2MPa | ||
| المدى | الماء | ≥60m | |
| الرغوة | ≥48m | ||
| دوران الميل | - 35~+70° | ||
| الدوران الأفقي | 0~360° | ||
| خلاط تناسب الرغوة | الطراز | PH64-RS | |
| نسبة الخلط | 6% | ||
| نطاق ضغط العمل | 0.6~1.4 ميغاباسكال | ||
| نطاق التدفق | 16~64 لتر/ثانية | ||
| فئات سوائل الرغوة المناسبة | الفئة B | ||
| التكوين القياسي | جميع الملحقات القياسية: خرطوم إطفاء، مرشح، وصلة، مفتاح ربط، مسدس ماء/رغوة، مجموعة أدوات أساسية، دليل باللغة الإنجليزية…… | ||


1. الهيكل ومجموعة نقل الحركة
♦ الهيكل: ISUZU GIGA FVR 4×4، قاعدة عجلات 4500 مم، للثبات على الطرق الوعرة والتضاريس الصعبة
♦ المحرك: ديزل 6HK1-TCG60، قدرة 300 حصان (221 كيلوواط)، عزم دوران قوي للاستجابة السريعة وتشغيل المضخة لفترات طويلة
♦ناقل الحركة: يدوي بـ9 سرعات، اختيار دقيق للتروس لمختلف ظروف الطرق

2. نظام إخماد الحرائق
♦ الخزان: 3000 لتر ماء + 500 لتر رغوة (3500 لتر إجماليًا)، فولاذ كربوني، حواجز مضادة للتمايل لتحقيق الثبات على التضاريس الصعبة
♦ المضخة: CB10/40-XZ، 40 لتر/ثانية عند 1.0 ميغاباسكال، مدفوعة بواسطة PTO، ارتفاع شفط 7 أمتار، زمن تحضير ≤50 ثانية
♦ المدفع: PL8/32، تدفق 32 لتر/ثانية، مدى الماء ≥60 مترًا، مدى الرغوة ≥48 مترًا، دوران أفقي 360°، ميل من -35° إلى +70°
♦ خلاط الرغوة: PH64-RS، نسبة ثابتة 6%، نطاق تدفق 16-64 لتر/ثانية، لحرائق السوائل من الفئة B

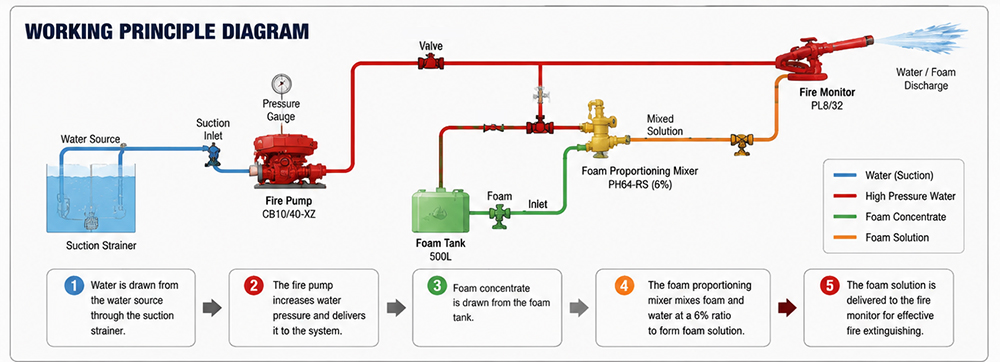

»Ⅳ.مبدأ عمل شاحنة إطفاء الرغوة:
• مدخل الشفط
منفذ شفط كبير القطر DN125 مع تحضير سريع وتدفق عالٍ، يسحب من المصادر الطبيعية مثل البرك أو الأنهار عند عدم توفر صنابير الإطفاء.
• وصلة التعبئة
مدخل مياه خارجي DN65 للتوصيل بصنبور إطفاء أو مضخة مساعدة، يملأ الخزان بسرعة في سيناريوهات إمدادات المياه الحضرية أو البلدية.
• منافذ التفريغ
تدعم المخارج DN65 وDN80 على جانبي المركبة توصيل الخراطيم في الوقت نفسه، مع إمكانية التكيف مع احتياجات الضغط والتدفق المختلفة لتوصيل المياه بشكل أسرع.
• دائرة الرغوة
يتولى نظام الرغوة المستقل ذو الحلقة المغلقة عمليات الشفط والخلط والتفريغ المضغوط بشكل منفصل. يمكن التبديل بين الماء والرغوة بشكل فوري مع الحفاظ على نسبة خلط ثابتة تبلغ 6% لمكافحة حرائق الزيوت.

» Ⅴنظام مضخة إطفاء الحريق :

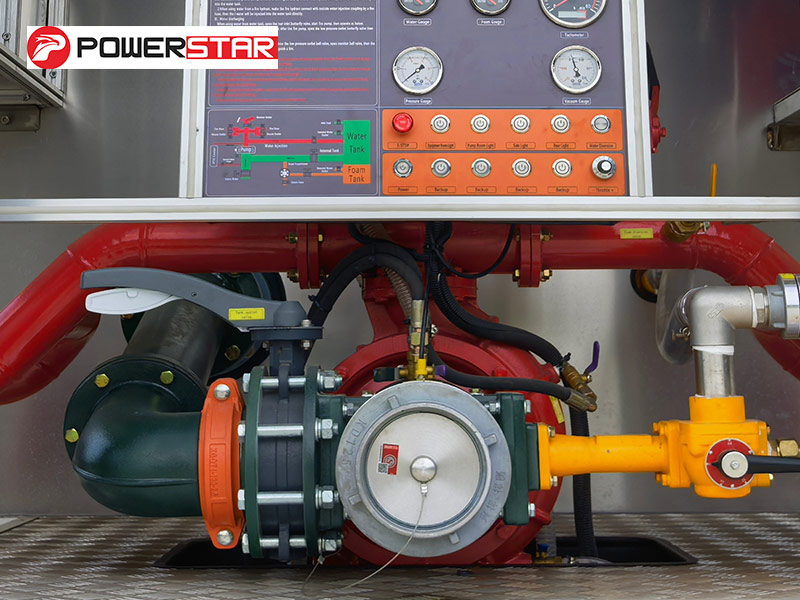

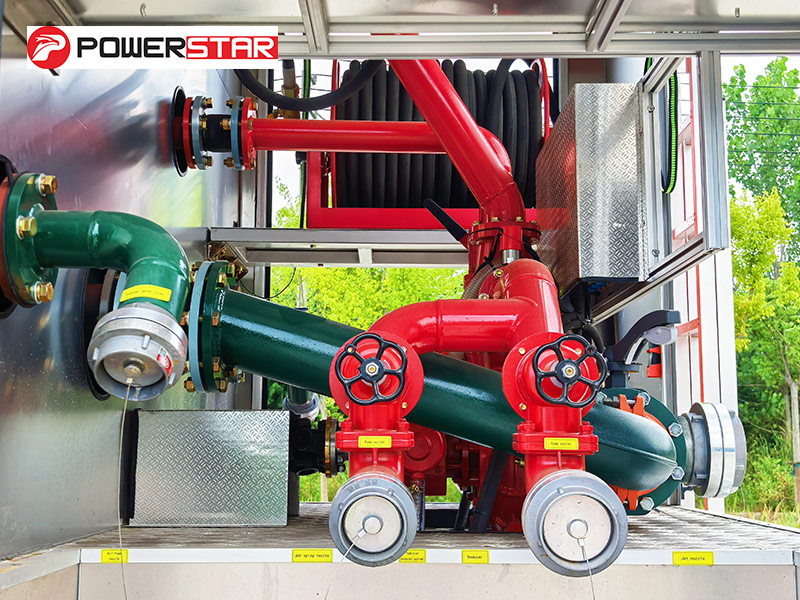

مضخة إطفاء الحريق:
تم تركيب مضخة إطفاء حريق CB10/40 ذات تدفق مقداره 40 لتر/ثانية عند ضغط اسمي 1.0 ميجا باسكال في غرفة المضخة الخلفية. صُممت هذه المضخة لأداء موثوق، حيث توفر ضغط مياه ثابتًا لضمان قدرة خراطيم الإطفاء ومدافع المياه على إيصال الماء أو الرغوة بفعالية لمسافات طويلة لإخماد الحرائق.
|
طراز مضخة إطفاء الحريق |
التدفق |
الضغط |
أقصى ضغط تشغيل |
أقصى ضغط دخول مسموح به |
|
CB10/40 |
40 لتر/ثانية |
1.0 ميجا باسكال |
1.251 ميجا باسكال |
0.4 ميجا باسكال |

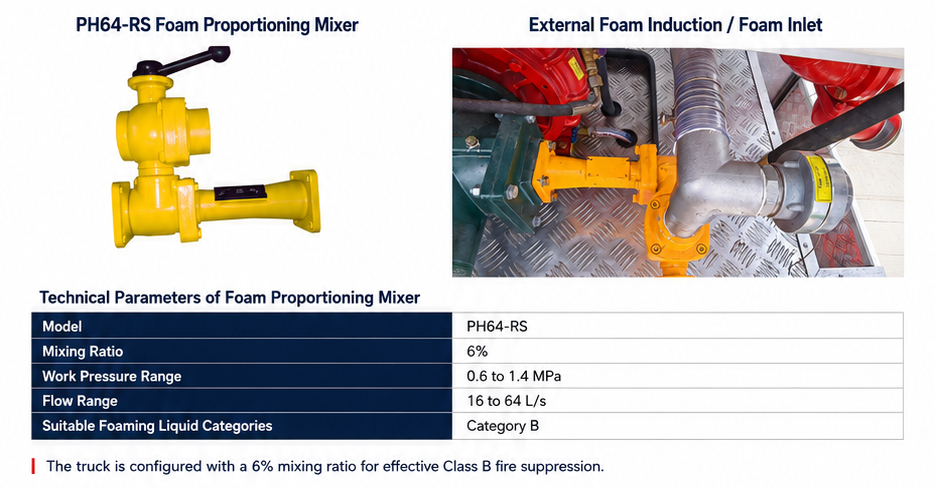

خلاط رغوة من نوع الحلقة مع مضخة PH64، ونسبة الخلط قابلة للضبط من 3% إلى 6%، مع أقصى معدل تدفق للخلط يبلغ 64 لتر/ثانية. يقوم بخلط مركز الرغوة مع الماء تلقائيًا لتحقيق إخماد فعال لحرائق الفئة B. تشغيل بسيط دون الحاجة إلى طاقة خارجية.

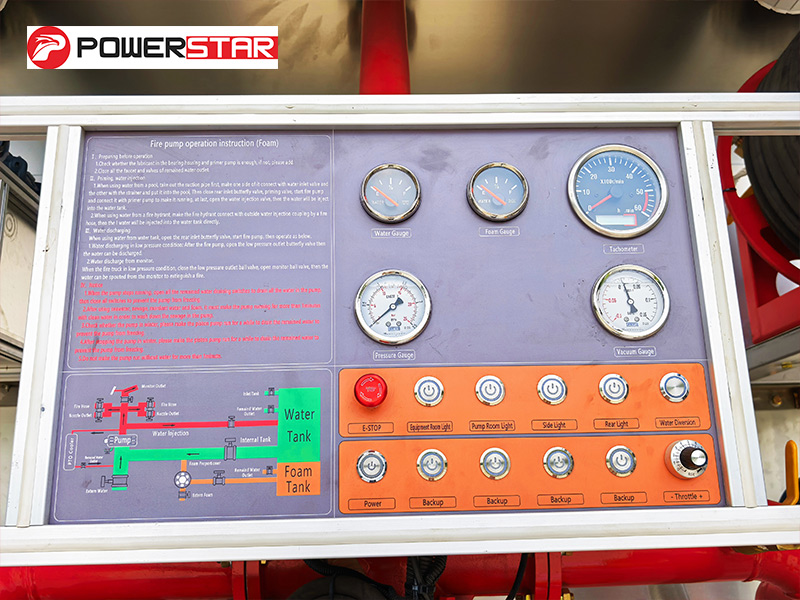

تتضمن تعليمات التشغيل، ومخطط أنابيب الخزان، ومقياس الضغط، ومقياس مستوى الماء، ومقياس مستوى الرغوة، وإيقاف الطوارئ، والتحكم في مأخذ القدرة PTO، ومفتاح الطاقة الرئيسي، وأدوات التحكم بالمضخة، وأدوات التحكم بالمدفع، وإضاءة المقصورات. جميع أدوات التحكم موضحة بعلامات واضحة لتسهيل التشغيل.

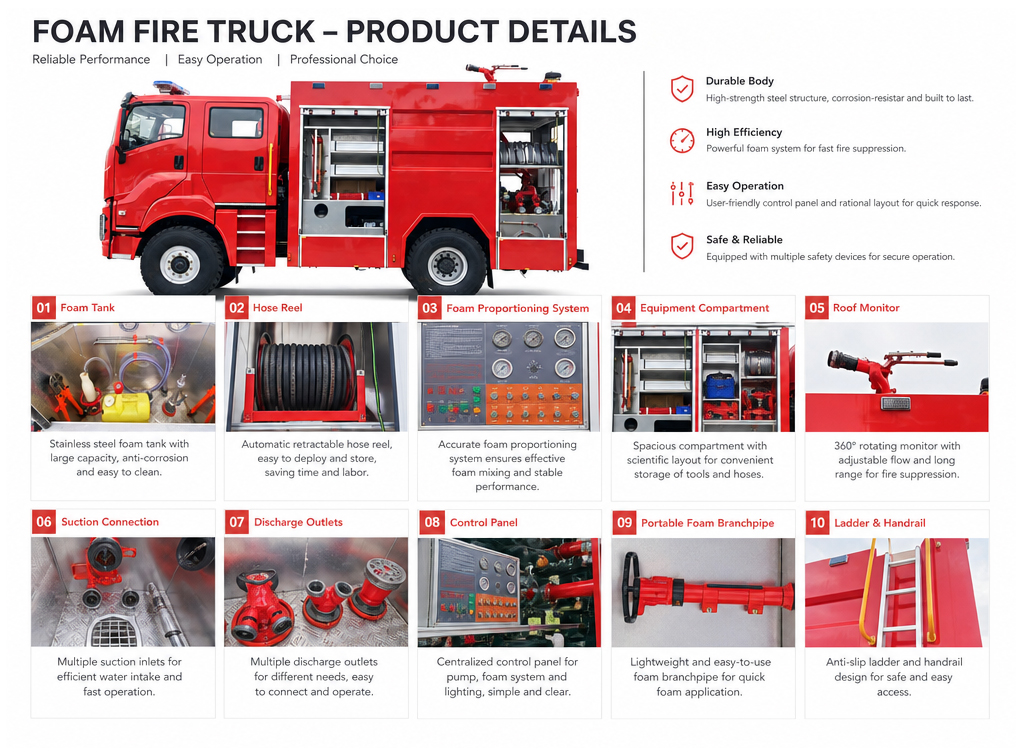

» Ⅵ.معدات مكافحة الحرائق:

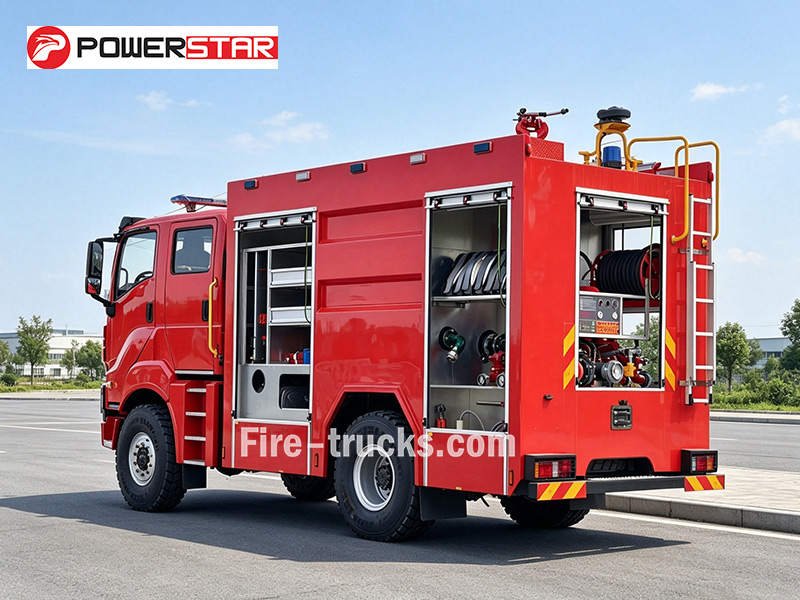

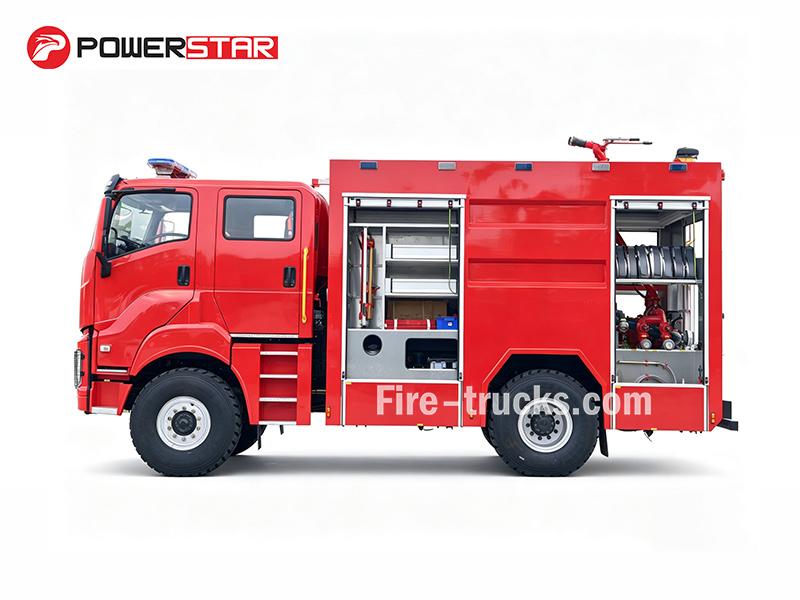

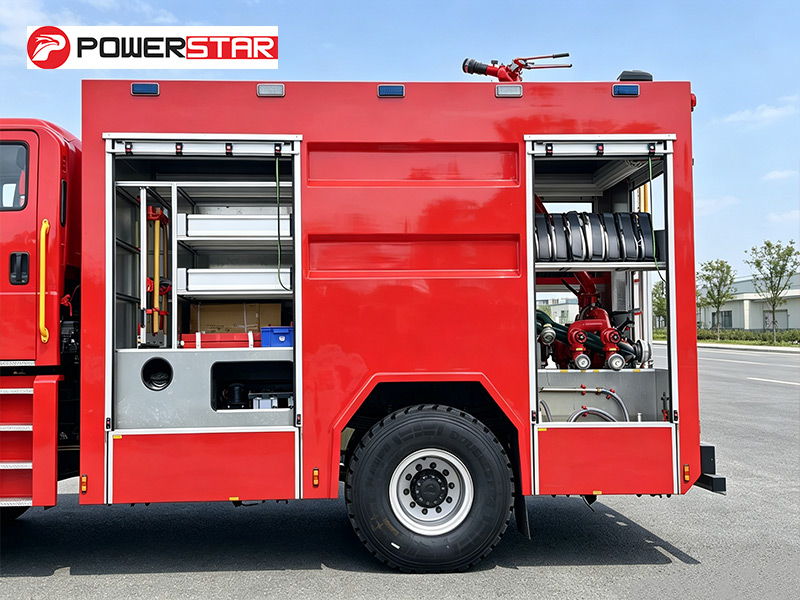

• حجرة المعدات
تقع هذه الحجرات على جانبي المركبة، وهي مجهزة برفوف للمعدات وصوانٍ للتخزين. تحافظ الرفوف على خراطيم الإطفاء وأنابيب الشفط ومدافع الرغوة منظمة بشكل مرتب. توفر صواني التخزين وصولًا سريعًا إلى أدوات مثل مفاتيح الربط والفؤوس والعتلات، مما يحسن كفاءة الإنقاذ.

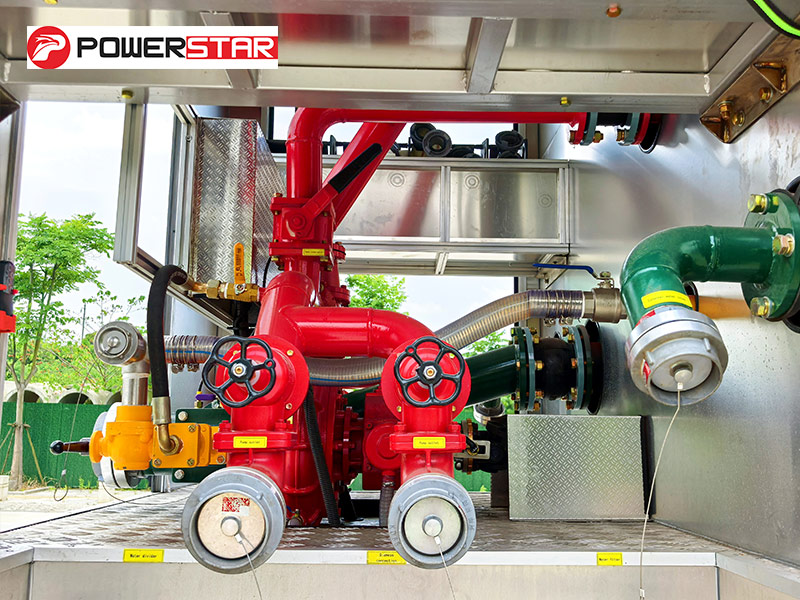

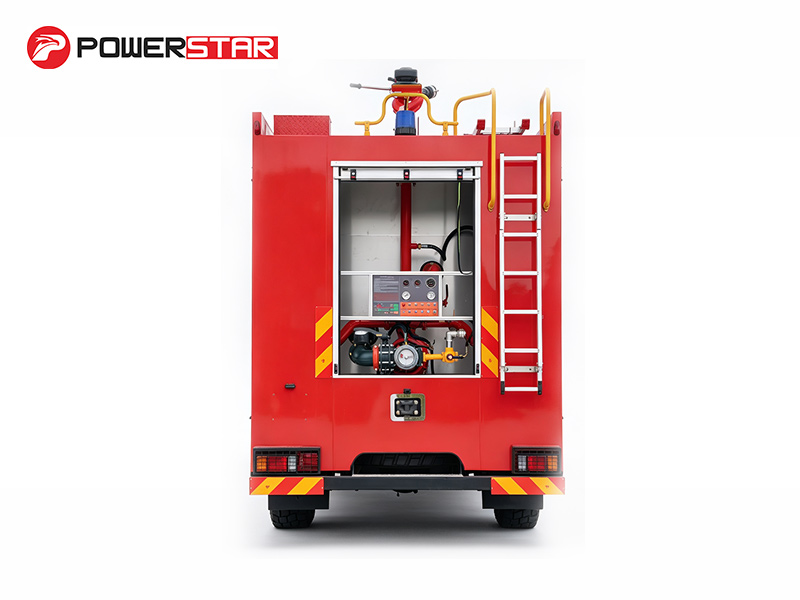

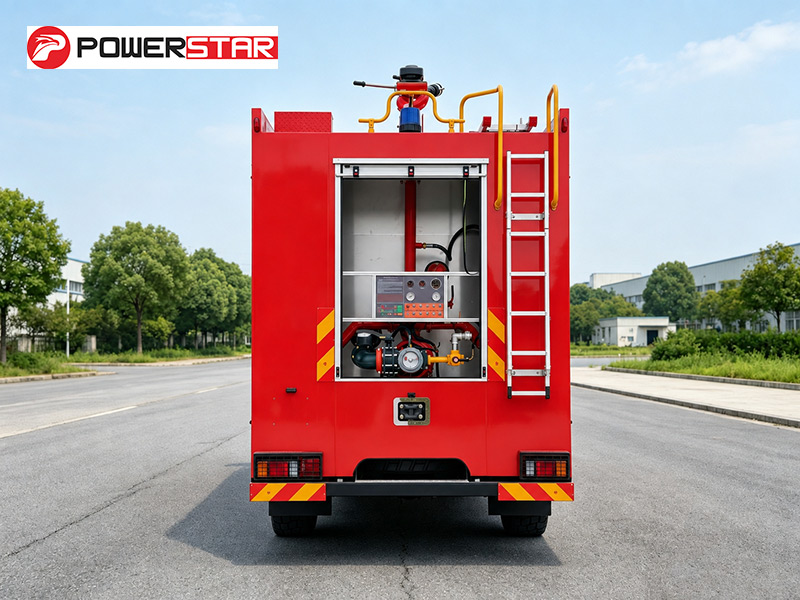

•غرفة المضخة:مجهزة بمضخة إطفاء الحريق CB10/40، ولوحة تحكم، ومقياس ضغط، ومقياس تفريغ، ونظام إضاءة. تشمل الملحقات خراطيم الإطفاء، وخراطيم الشفط، والمجمعات، والمصافي، وفوهات الإطفاء، ومدافع الرغوة، ومفاتيح خراطيم الشفط، والوصلات المخفضة.

تجهز شاحنة إطفاء الرغوة ISUZU GIGA FVR 4×4 بمضخة CB10/40-XZ مثبتة في الخلف ومدفع PL8/32 أعلى المقصورة. تبلغ السعة الإجمالية للسوائل 3500 لتر — 3000 لتر للماء و500 لتر للرغوة. تسير الشاحنة على هيكل قوي بنظام دفع رباعي 4×4 وتعمل بمحرك 6HK1-TCG60 بقدرة 300 حصان. يشمل التسليم القياسي خراطيم الإطفاء، وخط الشفط، والوصلات، ومدفع الرغوة، ومجموعة أدوات كاملة. يمكن العثور على المواصفات الكاملة أدناه:

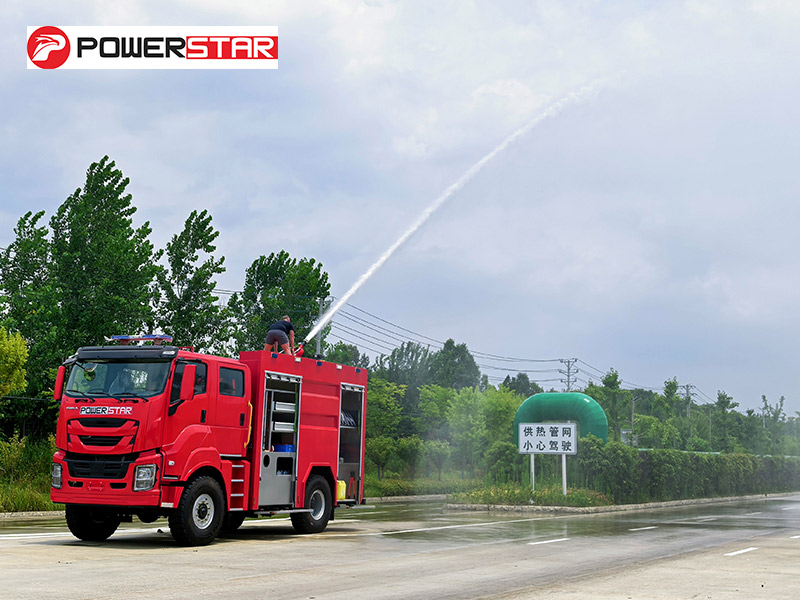

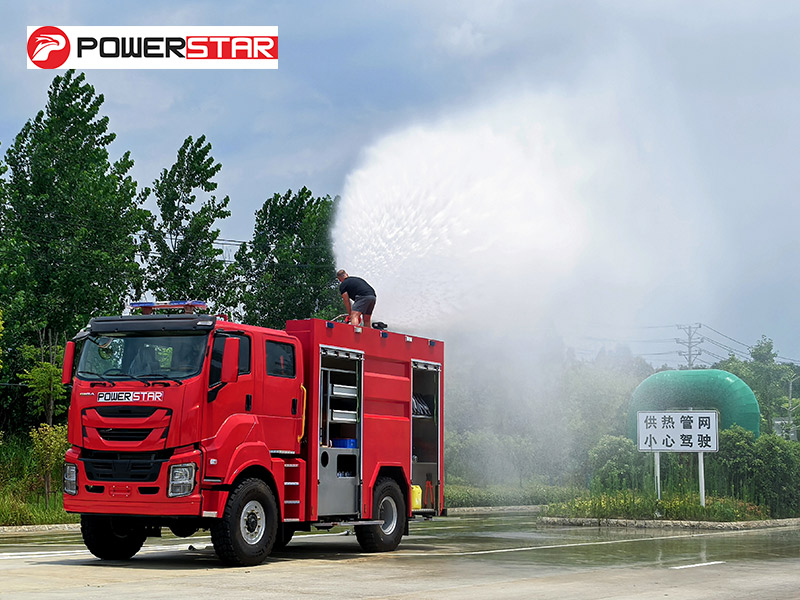

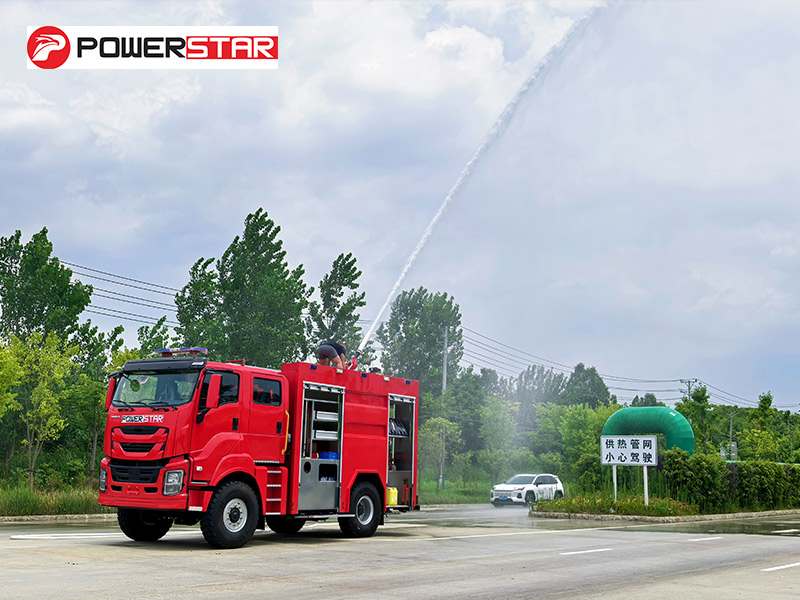

» Ⅶ.اختبار أداء مدفع الإطفاء :

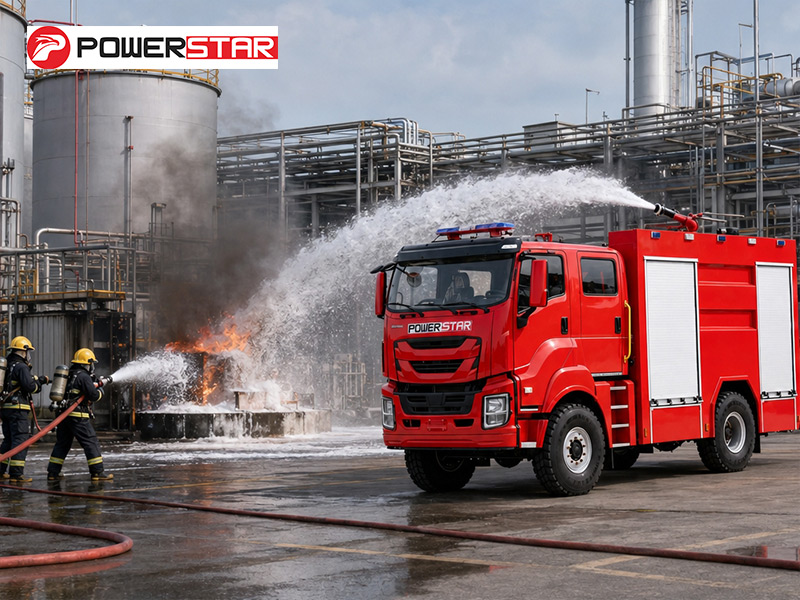

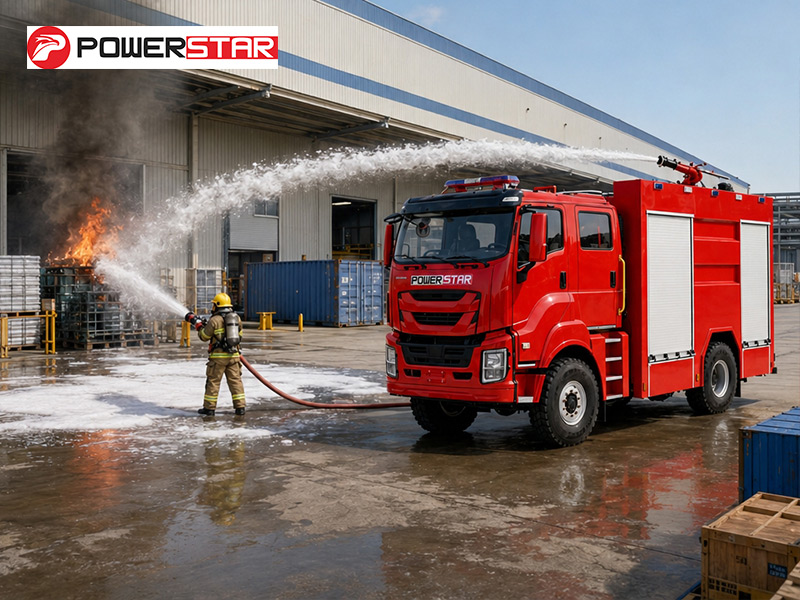

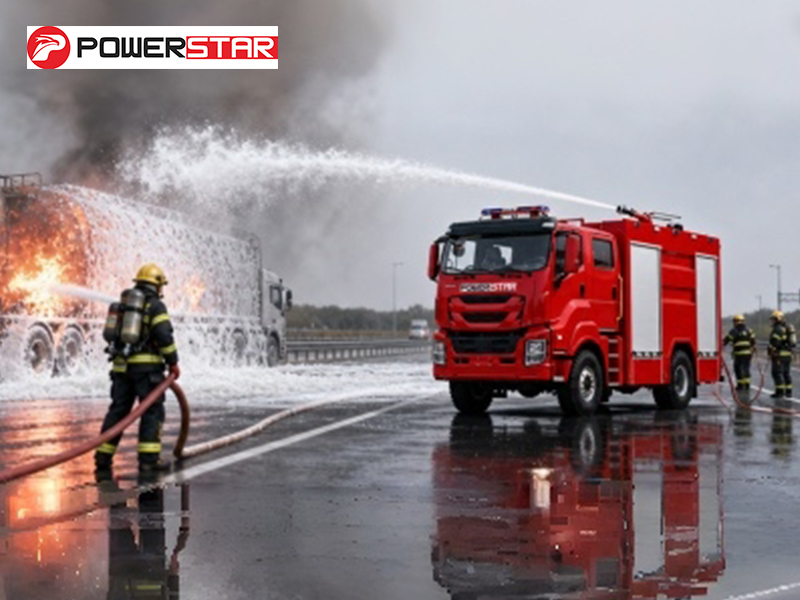

» Ⅷ.سيناريوهات التطبيق :
