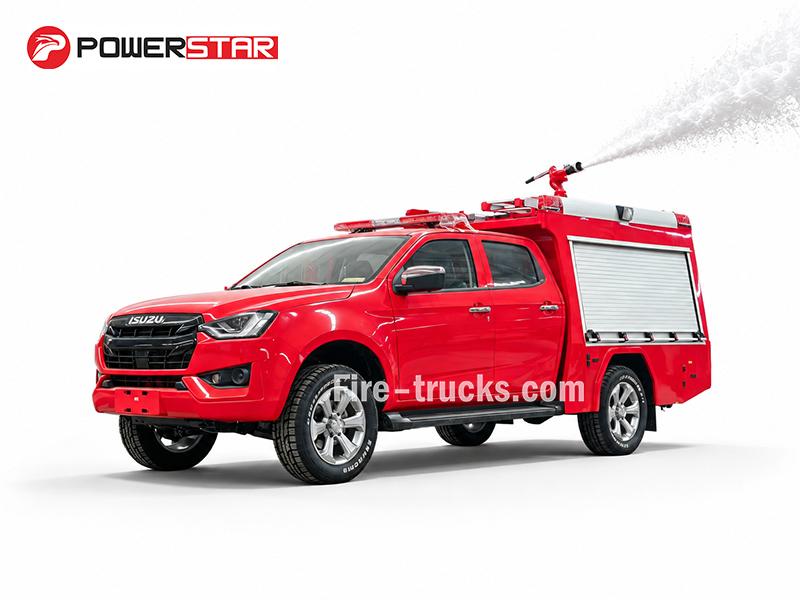

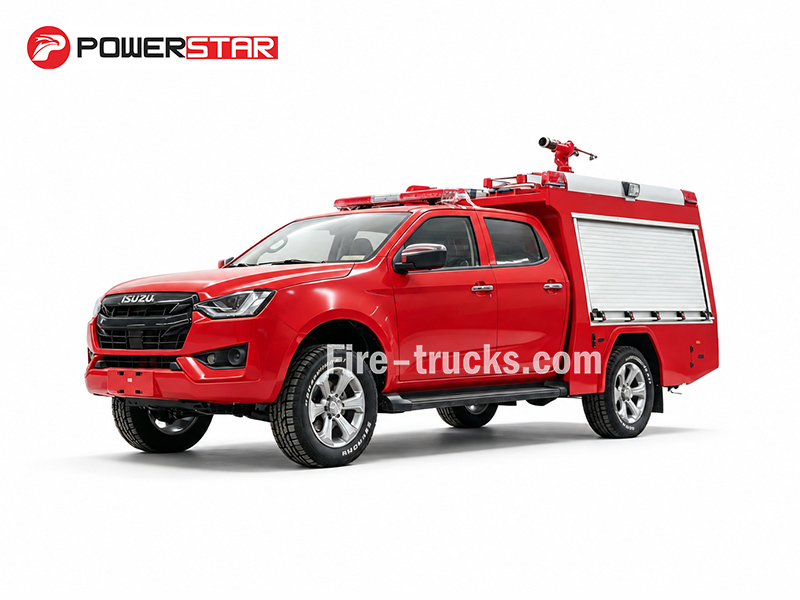

تعمل شاحنة الإطفاء الطارئة ISUZU ذات الدفع الرباعي 4×4 بمحرك ديزل 4KH1CT6H1 بقوة 143 حصانًا، مقترنًا بهيكل مدمج للدفع الرباعي 4×4 يتحرك بسهولة عبر المساحات الضيقة والتضاريس الوعرة. تحمل إجمالي 800 لتر—600 لتر من الماء و200 لتر من الرغوة. تضخ مضخة JBQ 5.5/10 بمعدل 10 لترات/ثانية عند ضغط 0.55 ميغاباسكال، بينما يوفر جهاز المراقبة السقفي PL8/24 مدى وصول للماء يبلغ 42 مترًا ومدى للرغوة يبلغ 55 مترًا للهجوم السريع على الحرائق الصغيرة إلى المتوسطة. يشمل التسليم القياسي الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة الأدوات الأساسية.
هيكل شاحنة:
ISUZU 4×4 pickupقدرة العمل:
600L water + 200L foam (800L total)قوة المحرك:
143 HP (105 kW) / 4KH1CT6H1مضخة الإطفاء:
JBQ 5.5/10تدفق المضخة:
10 L/sضغط العمل:
0.55 MPaجهاز مراقبة الحريق:
PL8/24مراقبة التدفق:
24 L/sنطاق الشاشة:
Water ≥42 m, Foam ≥55 mتم تصميم شاحنة الإطفاء الصغيرة ISUZU 4×4 حول محرك ديزل 4KH1CT6H1 بقوة 143 حصانًا وهيكل خفيف الوزن بنظام دفع رباعي 4×4 يتناسب بسهولة مع المسارات الضيقة والطرق غير المعبدة. تحمل مركبة الإنقاذ والإطفاء المدمجة 4×4 سعة إجمالية تبلغ 800 لتر—600 لتر ماء و200 لتر رغوة. تضخ مضخة JBQ 5.5/10 بمعدل 10 لترات/ثانية عند ضغط 0.55 ميجا باسكال، وتطلق قاذفة السقف PL8/24 الماء حتى 42 مترًا والرغوة حتى 55 مترًا. هذه شاحنة إطفاء رغوية ISUZU بنظام دفع رباعي 4x4تأتي مع المعدات القياسية: الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة الأدوات. يجعل الحجم المدمج وقدرة الدفع الرباعي 4×4 منها خيارًا قويًا للاستجابة لحرائق المناطق الريفية، ودوريات الغابات، والتدخل الصناعي السريع حيث لا تستطيع الشاحنات الأكبر الوصول.

|
قدرة التشغيل |
طراز المحرك |
قاعدة العجلات |
الهيكل العلوي |
|
600 لتر ماء + 200 لتر رغوة |
143 حصان / 4KH1CT6H1 |
3025 مم |
★ خزان من الفولاذ الكربوني بسعة 800 لتر ★★ مضخة إطفاء JBQ 5.5/10، تدفق 10 لترات/ثانية عند ضغط 0.55 ميجا باسكال ★★ قاذفة سقف PL8/24، تدفق 24 لترًا/ثانية؛ الماء ≥42 م، الرغوة ≥55 م ★ مقصورة طاقم 2+3 مع نظام تكييف وتدفئة/تبريد |
»Ⅰ.الميزات الرئيسية:
❶ يوفر محرك الديزل 4KH1CT6H1 بقوة 143 حصانًا عزمًا كافيًا عند السرعات المنخفضة، مما يمكّن شاحنة الإطفاء الصغيرة 4×4 من اجتياز المنحدرات الشديدة والحفاظ على تشغيل مستقر للمضخة أثناء الانتشار في مواقع الحرائق.
❷ تجهز مركبة الإنقاذ والإطفاء ISUZU 4×4 بخزان ماء سعة 600 لتر وخزان رغوة سعة 200 لتر، مقترنين بمضخة JBQ 5.5/10 مصنفة بمعدل 10 لترات/ثانية و0.55 ميجا باسكال للهجوم الأولي السريع على الحرائق.
❸ توفر القاذفة PL8/24 مدى ماء يصل إلى 42 مترًا ومدى رغوة يصل إلى 55 مترًا، مما يسمح للفرق بمكافحة الحرائق من مسافة آمنة بينما يحافظ هيكل الدفع الرباعي 4×4 على الثبات فوق الأرض غير المستوية أو اللينة.
❹ بقاعدة عجلات تبلغ 3025 مم وإطارات 265/60R18، تتمكن مركبة الإطفاء المدمجة 4×4 هذه من التنقل في المسارات الضيقة والمنعطفات الحادة والتضاريس الصعبة التي لا تستطيع شاحنات الإطفاء التقليدية الوصول إليها.
❺ تشمل المعدات القياسية الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة الأدوات، وهي جاهزة للنشر الفوري. تجعل أبعادها المدمجة وقدرتها الحقيقية على الدفع الرباعي 4×4 منها حلاً عمليًا لخدمات الإطفاء الريفية، وعمليات الغابات، والمواقع الصناعية ذات الوصول المحدود.

»Ⅱ.معلمات المنتج:
| شاحنة التقاط طوارئ إطفاء ISUZU بنظام دفع رباعي 4x4 | |||
| عام | قدرة العمل | 600 لتر ماء + 200 لتر رغوة | |
| هيكل الشاحنة | ISUZU 4x4 | ||
| قوة المحرك | 143 حصان/ 4KH1CT6H1 | ||
| مضخة إطفاء | JBQ 5.5/10 | ||
| مدفع إطفاء | PL8/24 | ||
| السرعة القصوى | 105 كم/ساعة | ||
| الأبعاد الكلية الطول*العرض*الارتفاع | 5860*1900*2500 مم | ||
| الوزن الإجمالي للمركبة | 3460 كجم | ||
| الوزن الفارغ | 2000 كجم | ||
| المحرك | طراز المحرك | 4KH1CT6H1 | |
| نوع الوقود | ديزل | ||
| القوة | 143 حصان(105 كيلوواط) | ||
| معيار الانبعاثات | Euro 6 | ||
| السعة اللترية | 2999 مل | ||
| نوع المحرك | محرك ديزل بأربع أسطوانات على خط واحد، تبريد بالماء، مزود بشاحن توربيني، مع تبريد داخلي | ||
| الهيكل | نوع الدفع | 4x4 | |
| ناقل الحركة | 5 سرعات مع ترس رجوع واحد | ||
| قاعدة العجلات | 3025 مم | ||
| الإطار | 265/60R18 | ||
| عدد الإطارات | 6 إطارات وإطار احتياطي واحد | ||
| المقصورة | سعة المقصورة | يسمح بـ 2+3 أشخاص | |
| مكيف الهواء | مكيف هواء للتدفئة/التبريد | ||
| مضخة حريق | الطراز | JBQ 5.5/10 | |
| التدفق | 10L/s | ||
| الضغط | 0.55MPa | ||
| أقصى ضغط تشغيل | 0.75MPa | ||
| أقصى ارتفاع شفط | 7m | ||
| السرعة المقدرة | 3600±50r/min | ||
| مدفع إطفاء الحريق | الطراز | PL8/24 | |
| التدفق | 24L/s | ||
| ضغط التشغيل المقدّر | 0.8MPa | ||
| أقصى ضغط تشغيل | 1.6MPa | ||
| المدى | الماء | ≥42m | |
| الرغوة | ≥55m | ||
| دوران الميل | - 35~+70° | ||
| الدوران الأفقي | 0~360° | ||
| التكوين القياسي | جميع الملحقات القياسية: خرطوم إطفاء الحريق، مرشح، وصلة، مفتاح ربط، مسدس ماء/رغوة، مجموعة أدوات أساسية، دليل باللغة الإنجليزية…… | ||


1. الهيكل ومجموعة نقل الحركة
♦ الهيكل: إطار شاحنة ISUZU 4×4 صغيرة، قاعدة عجلات 3025 مم، مُحسّن للمناورة في المساحات الضيقة والتنقل على الأراضي اللينة
♦ المحرك: محرك ديزل توربيني 4KH1CT6H1، بقدرة 143 حصانًا (105 كيلوواط)، وعزم دوران جيد عند السرعات المنخفضة للاستجابة على الطرق الوعرة وتشغيل المضخة
♦ناقل الحركة: ناقل حركة يدوي بـ 5 سرعات مع سرعة رجوع واحدة، بسيط وموثوق للعمليات الميدانية

2. نظام إخماد الحرائق
♦ الخزان: 600 لتر ماء + 200 لتر رغوة (800 لتر إجماليًا)، من الفولاذ الكربوني، مزود بحواجز لتحقيق ثبات التحكم على المسارات غير المستوية
♦ المضخة: CB10/40-XZ، تدفق 40 لتر/ثانية عند ضغط 1.0 ميجا باسكال، مدفوعة بواسطة مأخذ القدرة، ارتفاع شفط 7 أمتار، زمن تحضير ≤50 ثانية
♦ المدفع: JBQ 5.5/10، تدفق 10 لتر/ثانية عند ضغط 0.55 ميجا باسكال، مدفوع بواسطة مأخذ القدرة، ارتفاع شفط 7 أمتار، تحضير سريع للاستخدام الفوري

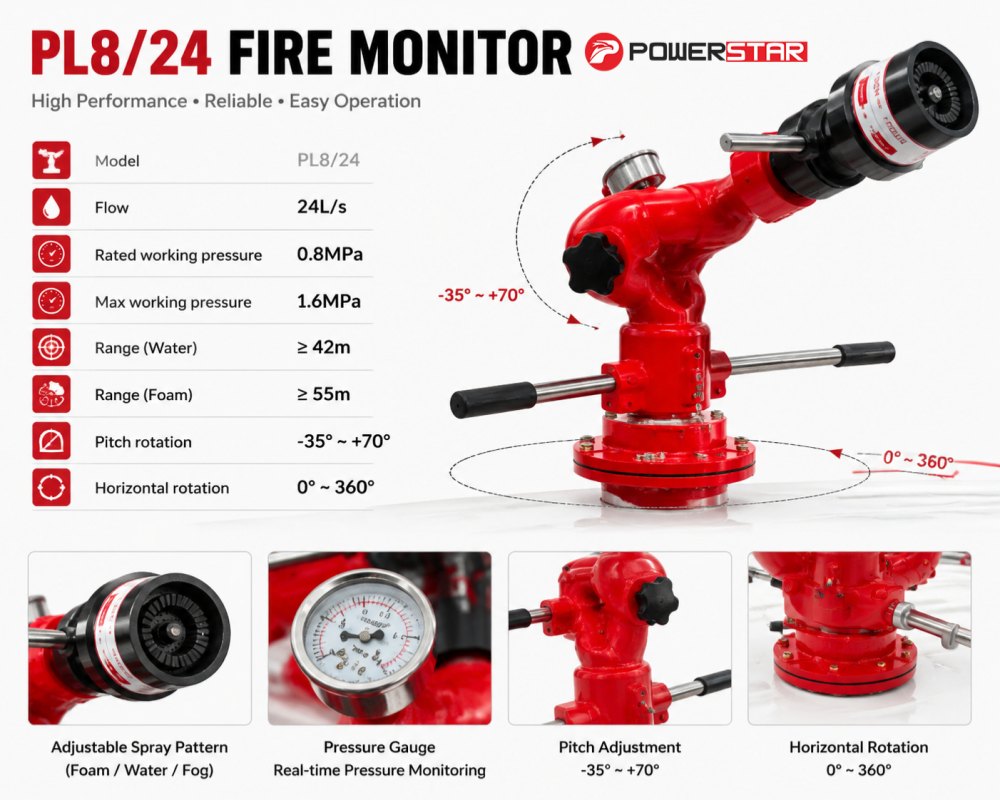

♦ مدفع الإطفاء: PL8/24، معدل تدفق 24 لتر/ثانية، مدى الماء ≥42 مترًا، مدى الرغوة ≥55 مترًا، دوران أفقي 360°، ميل من -35° إلى +70°

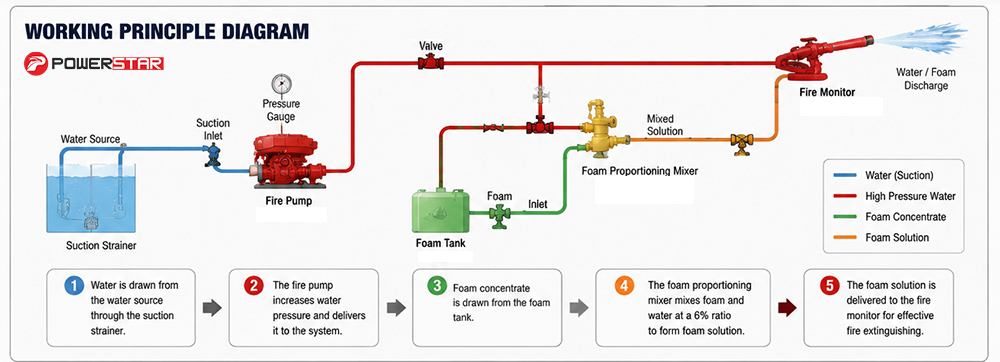

»Ⅳ .مبدأ عمل شاحنة إطفاء الرغوة:
• مدخل الشفط
مزودة بمنفذ شفط DN50 لسحب المياه من المصادر المفتوحة مثل البرك أو الجداول أو صنابير الإطفاء عند عدم توفر إمداد المياه البلدي.
• وصلة التعبئة
يسمح مدخل المياه الخارجي بالاتصال بصنبور إطفاء قياسي أو مضخة مساعدة لإعادة تعبئة الخزان بسرعة في البيئات الحضرية.
• منافذ التصريف
تدعم مخارج DN65 على جانبي المركبة توصيل عدة خراطيم، مما يتيح التكيف مع متطلبات الضغط والتدفق المختلفة لتحقيق إخماد حرائق فعال.
• دائرة الرغوة
يدير نظام خلط الرغوة المستقل ذو الحلقة المغلقة شفط المركز والخلط والتصريف تلقائيًا. ويتحول بين وضعي الماء والرغوة مع الحفاظ على نسبة خلط ثابتة لحرائق الفئة B.
» Ⅴ.نظام مضخة الإطفاء :

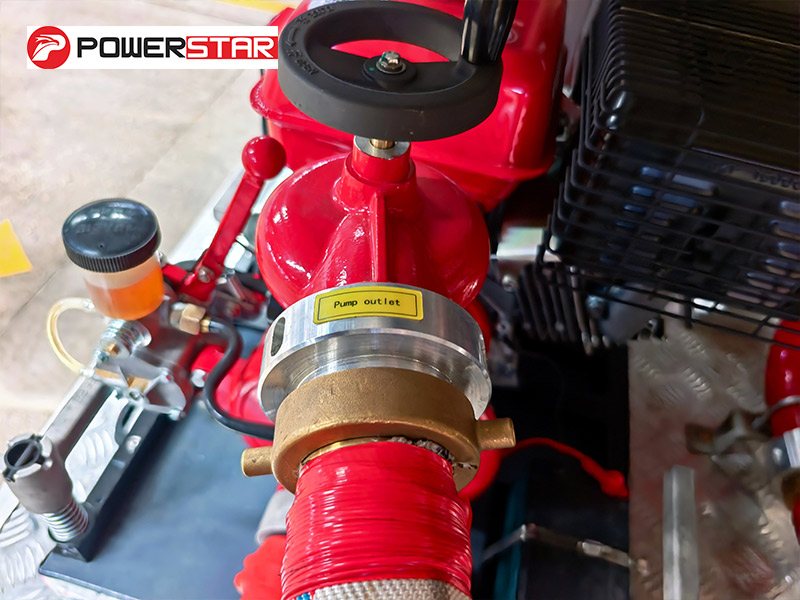

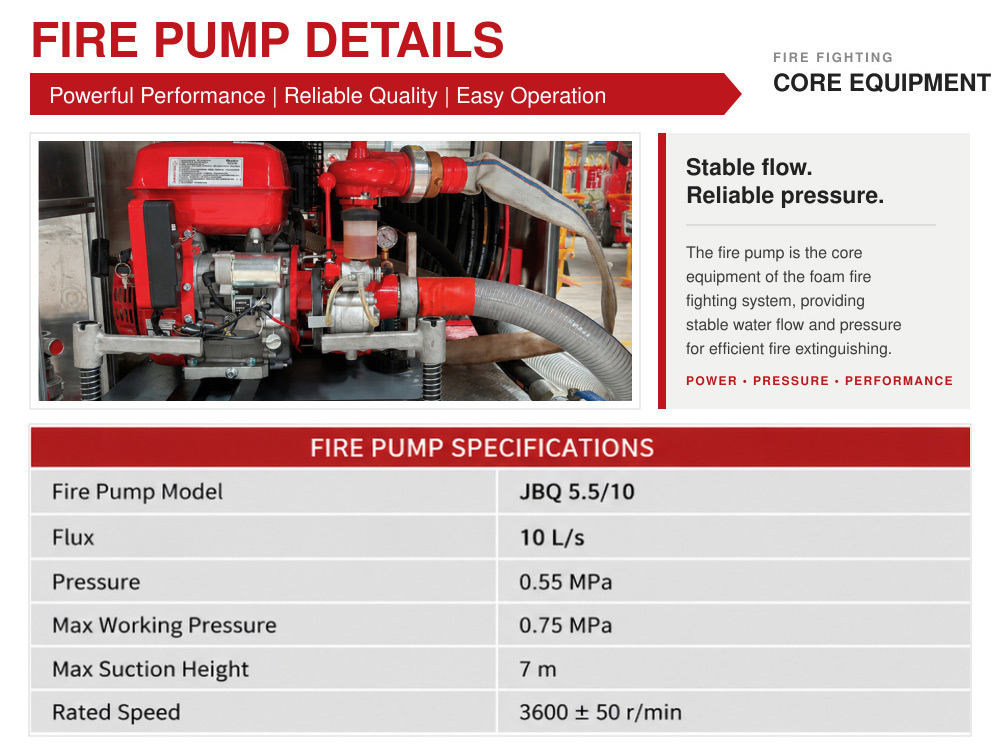

مضخة الإطفاء:

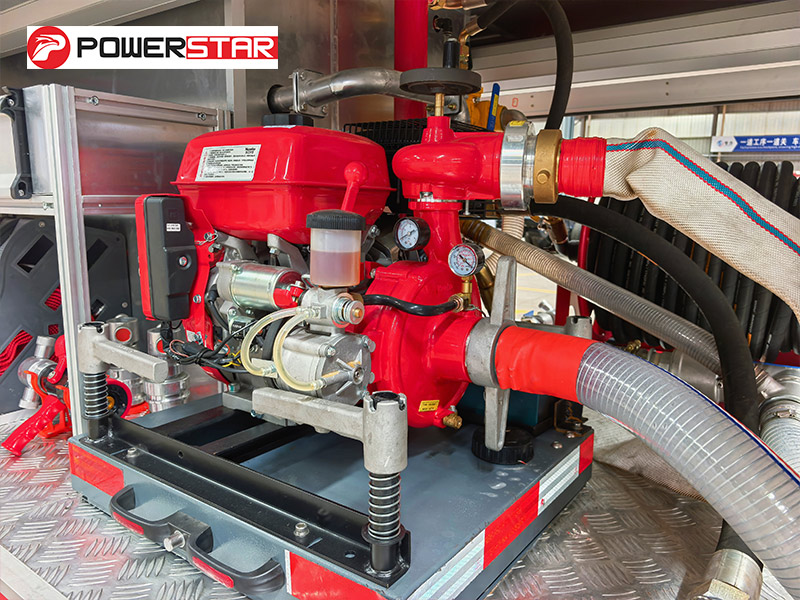

يتم تركيب مضخة إطفاء JBQ 5.5/10 بمعدل تدفق 10 لتر/ثانية وضغط 0.55 ميجا باسكال في حجرة المعدات الخلفية. توفر هذه المضخة المدمجة تدفقًا وضغطًا ثابتين، مما يدعم كلاً من خطوط الخراطيم ومدفع السقف لتطبيق الماء أو الرغوة بفعالية أثناء مكافحة الحريق.

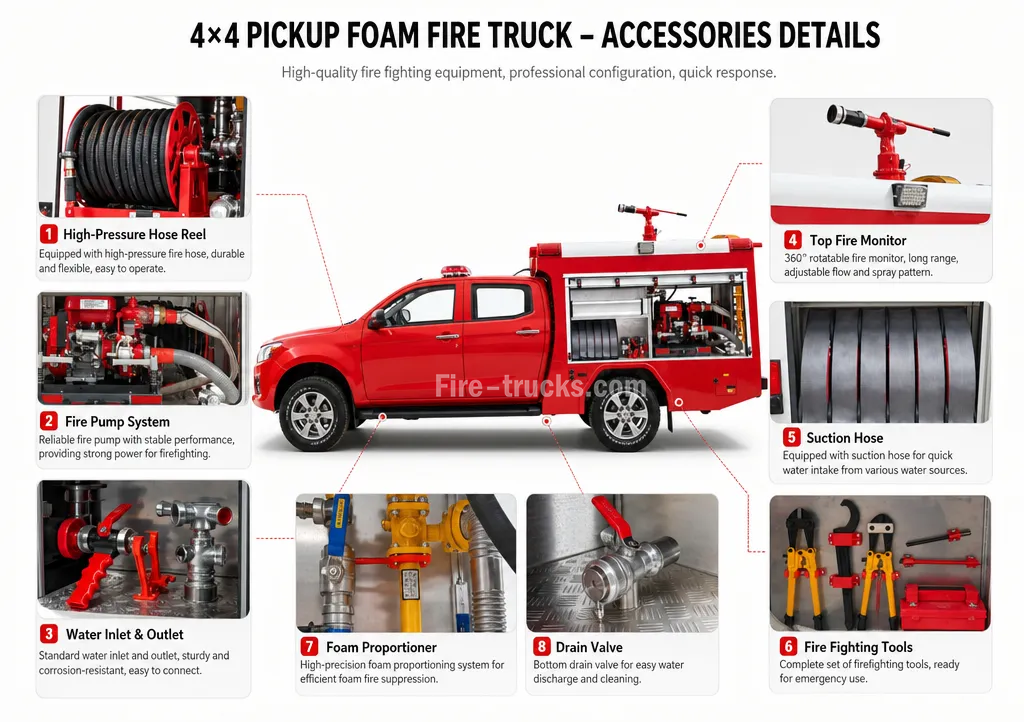

» Ⅵ.معدات مكافحة الحرائق:

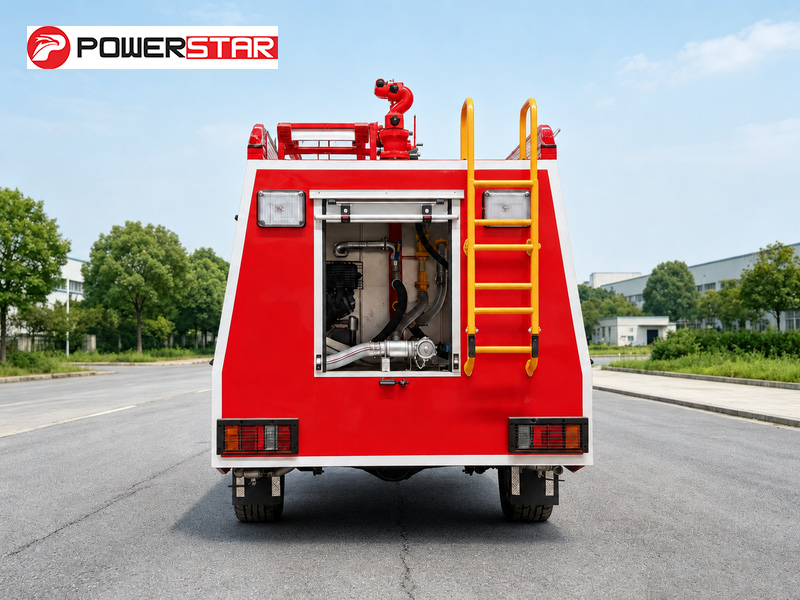

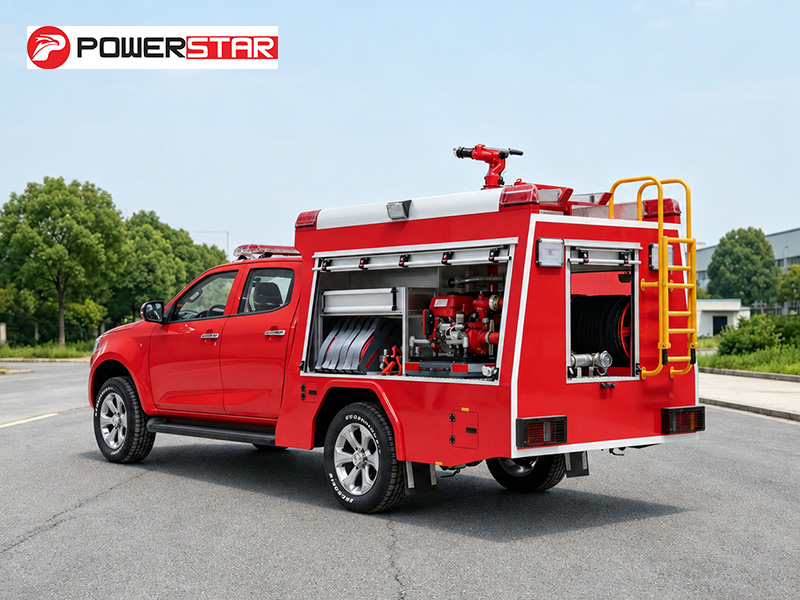

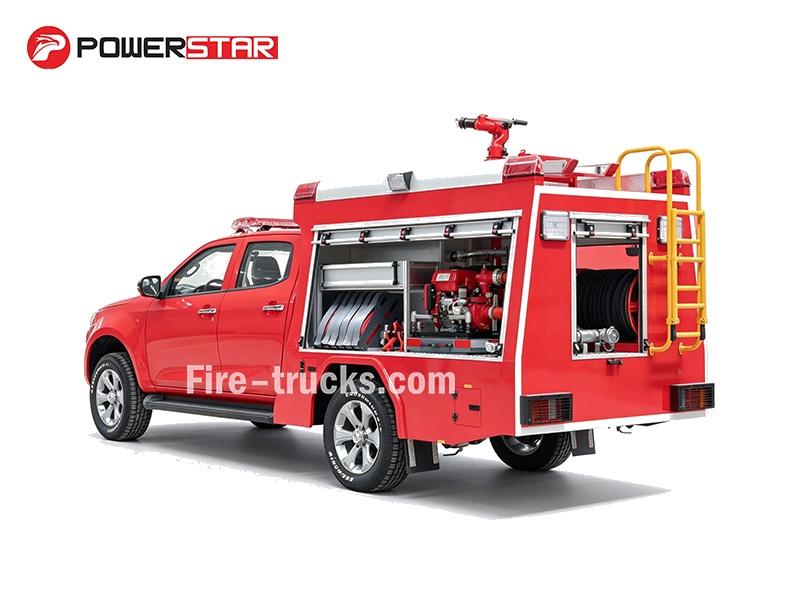

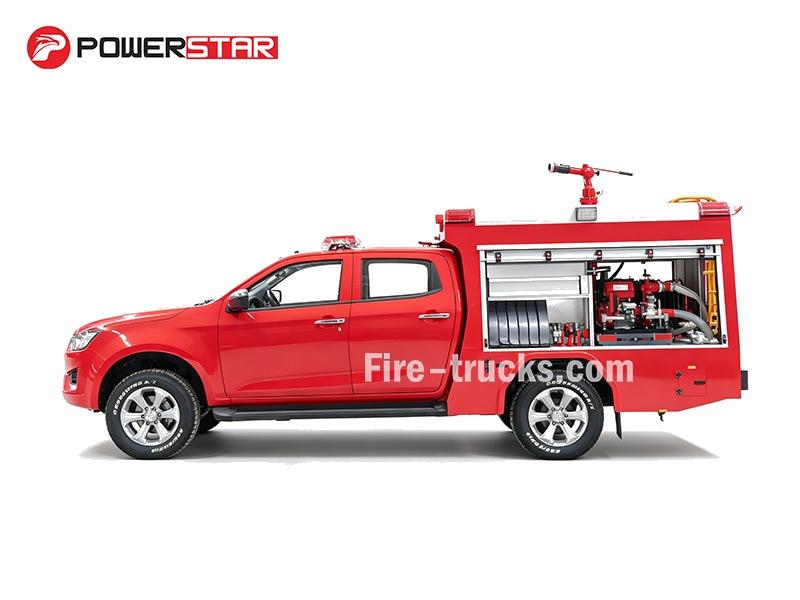

• حجرة المعدات
تُرتب حجرات التخزين على جانبي المركبة، ومزودة برفوف قابلة للضبط وصوانٍ قابلة للسحب. تثبت الرفوف خراطيم الحريق وخطوط الشفط ومدافع الرغوة في مكانها، بينما توفر الصواني وصولًا سريعًا إلى الأدوات اليدوية مثل المفاتيح والفؤوس وقضبان الرفع—مما يقلل وقت الاستجابة أثناء مكالمات الطوارئ.

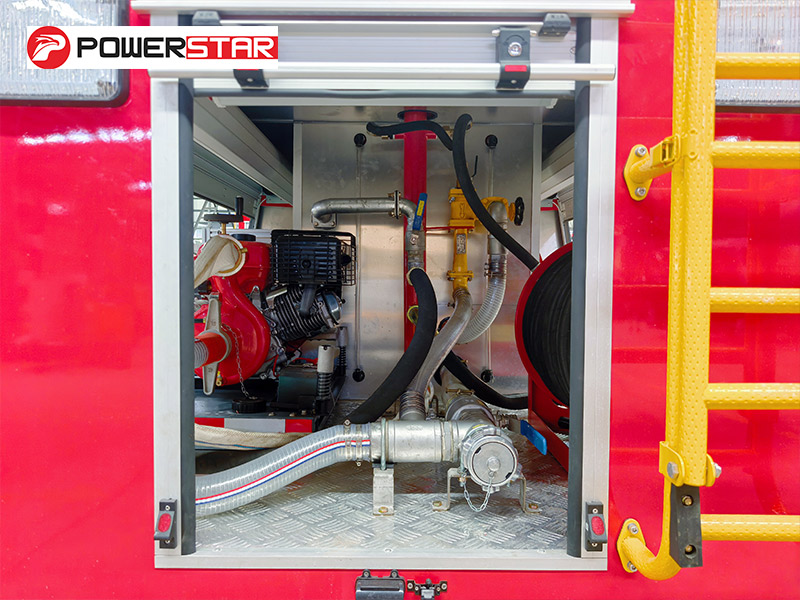

•حجرة المضخة:مزودة بمضخة حريق JBQ 5.5/10، ولوحة تحكم، ومقياس ضغط، ومقياس تفريغ، وإضاءة الحجرة. تشمل الملحقات خراطيم الحريق، وخطوط الشفط، والمجمعات، والمصافي، وفوهات الحريق، ومدافع الرغوة، ومفاتيح خراطيم الشفط، والوصلات.

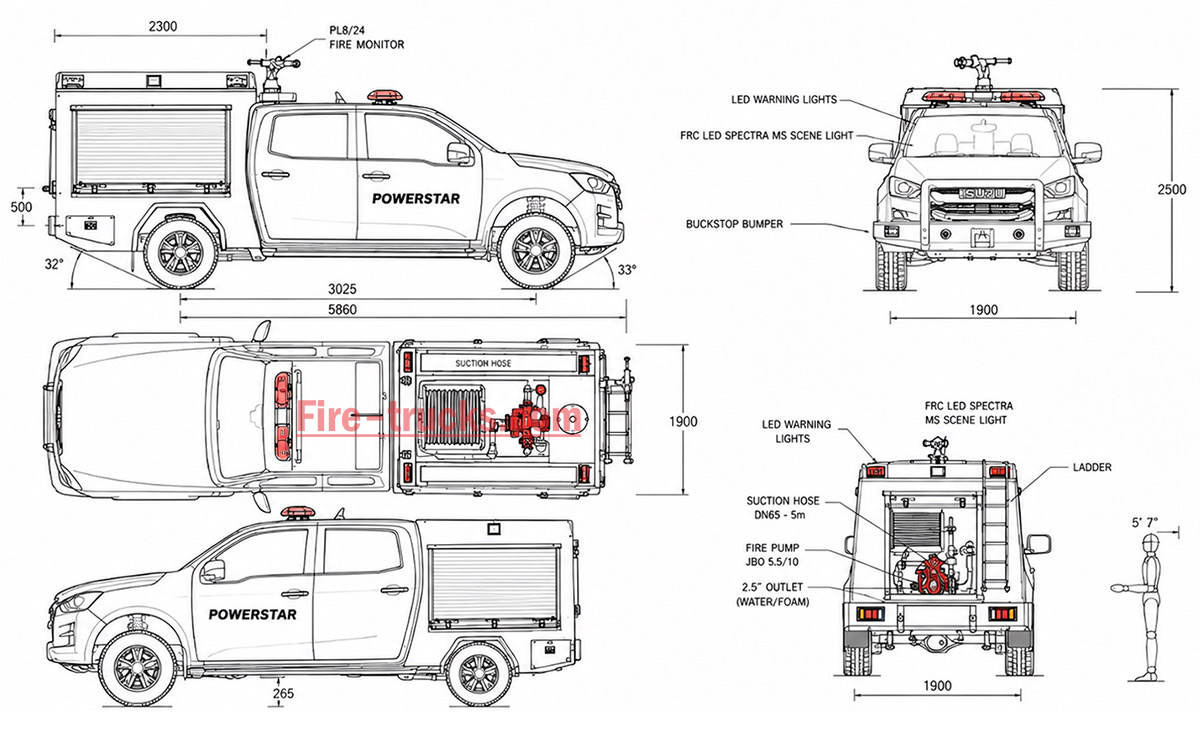

تأتي مركبة إطفاء ISUZU 4×4 الصغيرة مزودة بمضخة JBQ 5.5/10 مثبتة في الخلف وجهاز مراقبة PL8/24 مركب على سقف المقصورة. تبلغ السعة الإجمالية للسوائل 800 لتر—600 لتر ماء و200 لتر رغوة. تعتمد المركبة على هيكل 4×4 مدمج وتعمل بمحرك ديزل 143 حصان 4KH1CT6H1. يشمل التسليم القياسي الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة أدوات أساسية. المواصفات الكاملة مدرجة أدناه:

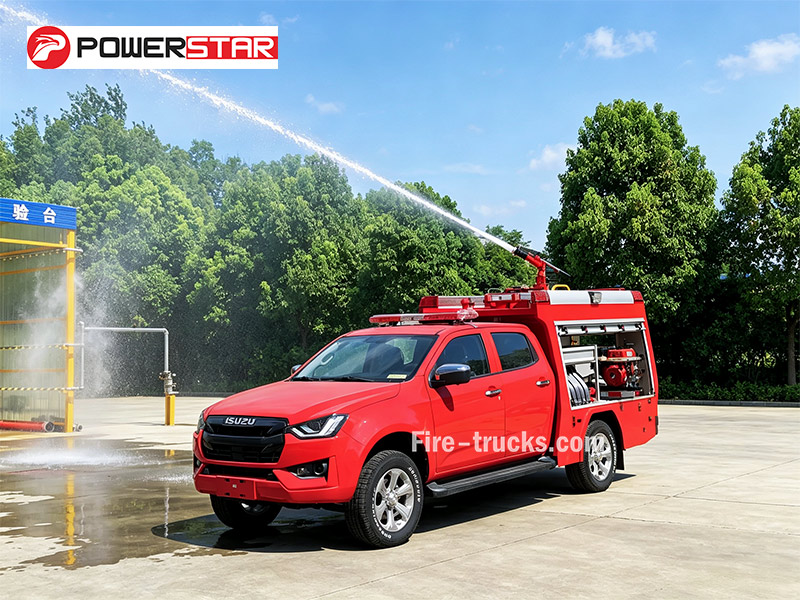

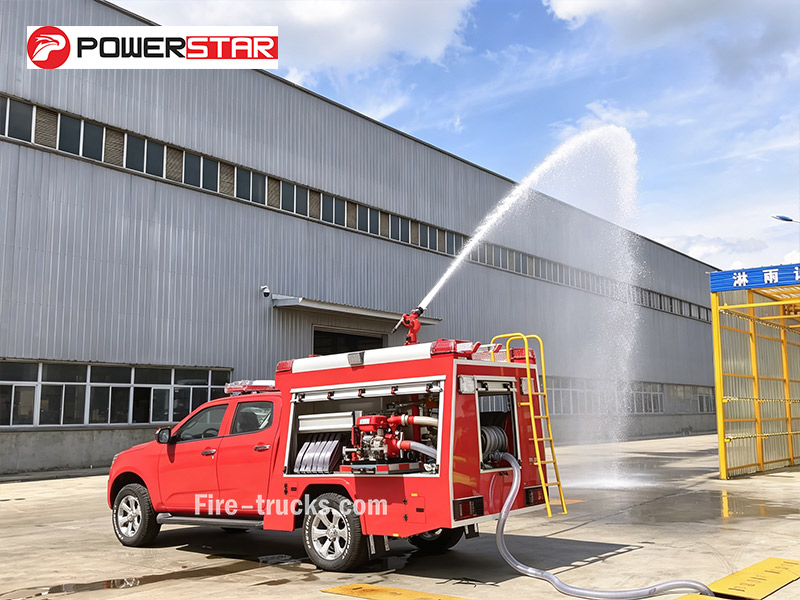

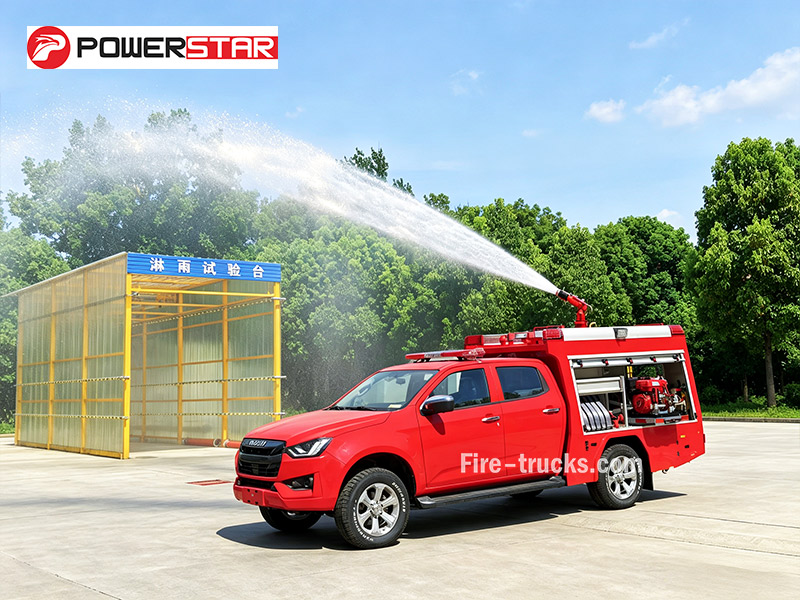

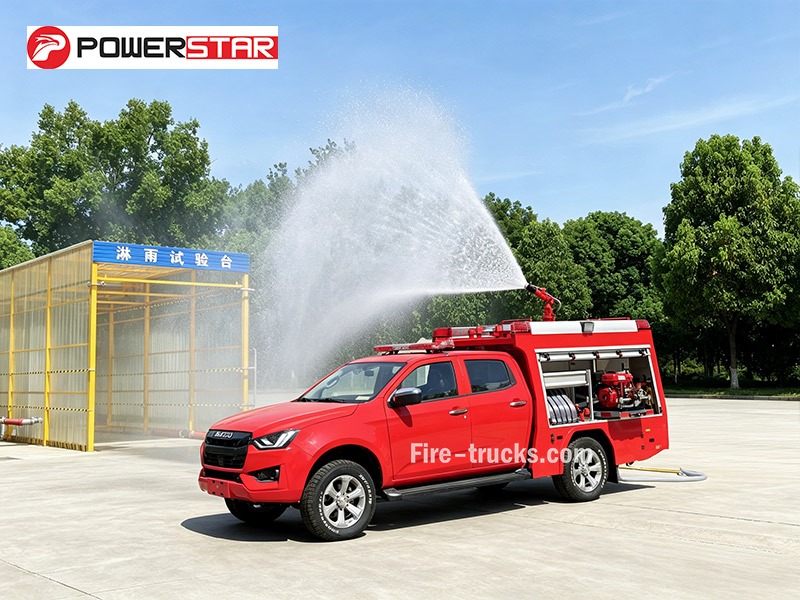

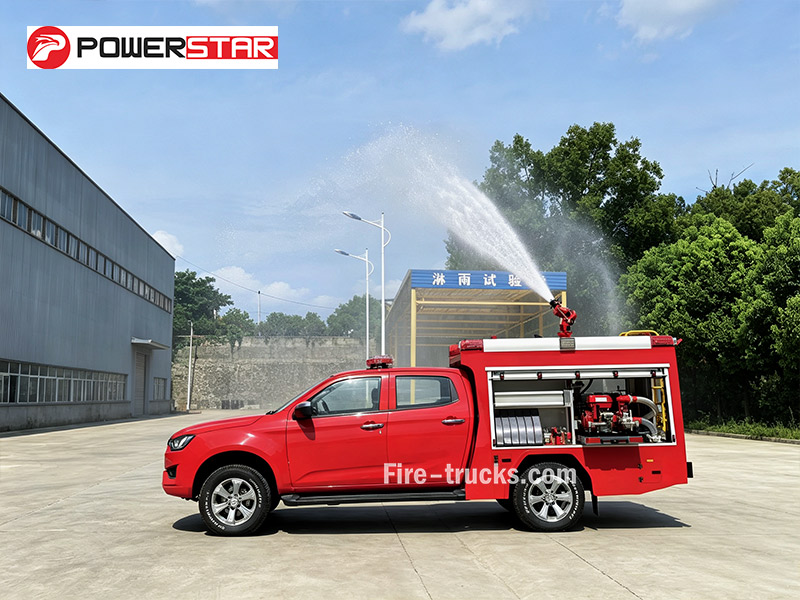

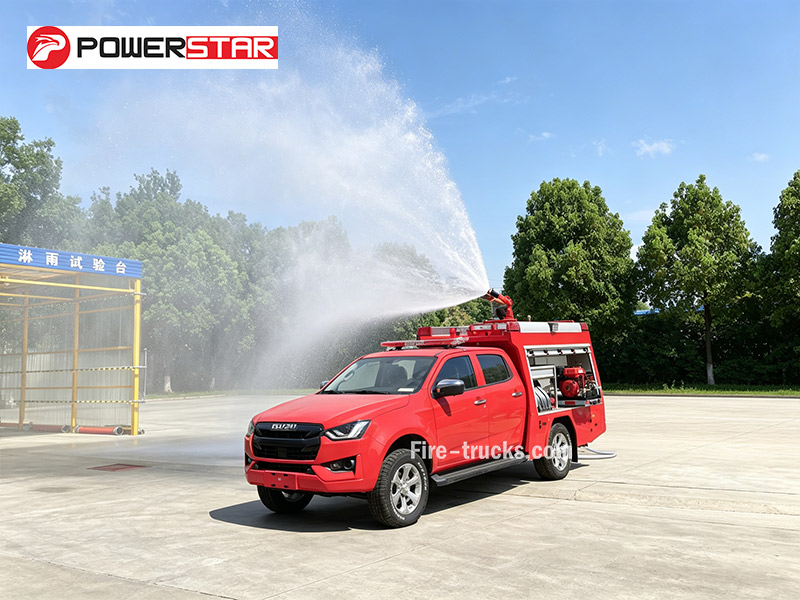

» Ⅶ.اختبار أداء جهاز مراقبة الحرائق :

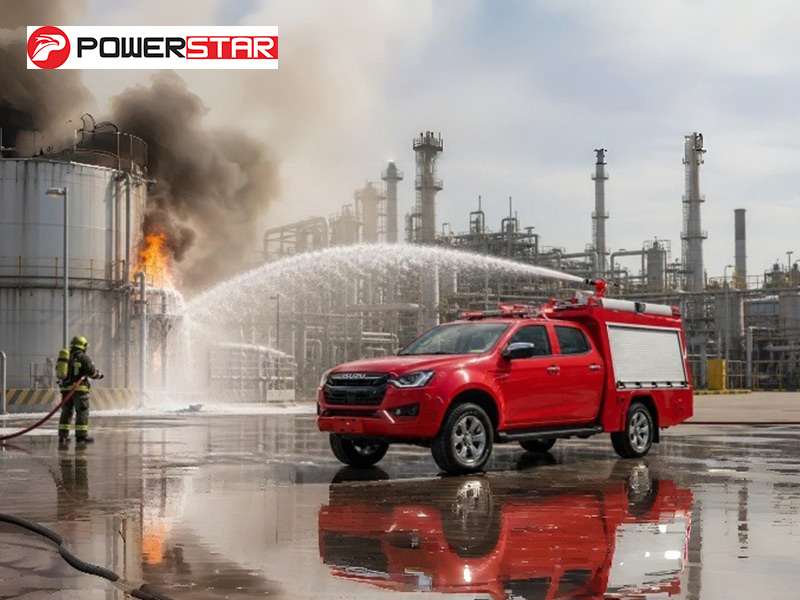

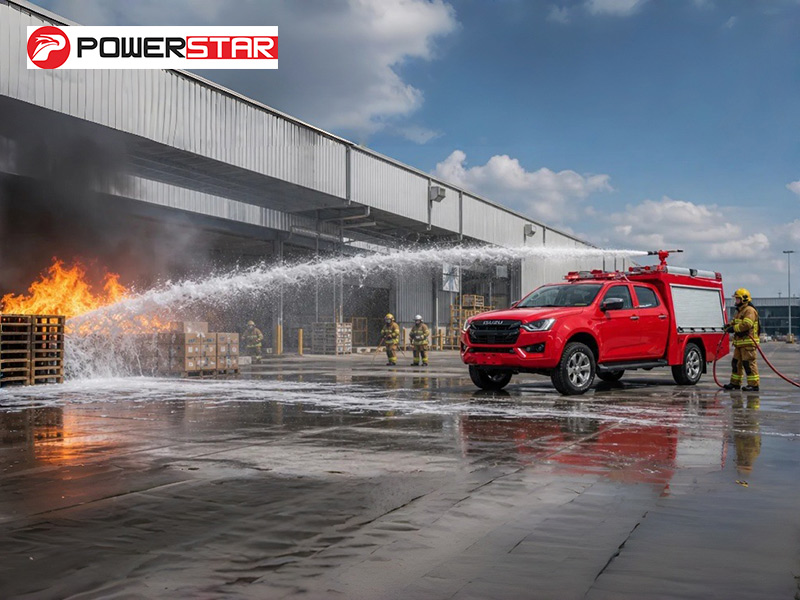

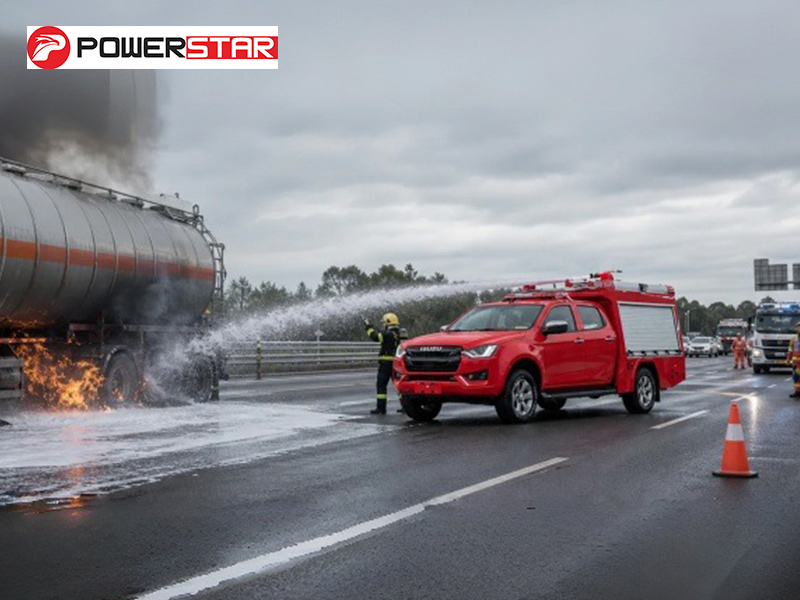

» Ⅷ.سيناريوهات التطبيق :
