مشاركة الرسم الفني لشاحنة إطفاء الحرائق إيسوزو FVR 5000L المزودة بمسحوق الرغوة

Moldova Emergency Isuzu fire service pickup, also named Isuzu fire rescue pickup or Isuzu RIV pickup, combine high mobility with strong off-road capabilities, adapting to various rescue needs. In cities, they can nimbly navigate narrow streets and underground parking lots, quickly towing broken-down vehicles; in complex terrain, they can penetrate mountains and sandy areas to perform personnel search and rescue and transport supplies.   Furthermore, they can be modularly modified to transform into small fire trucks, emergency power vehicles, drainage and flood control vehicles, participating in initial fire suppression, power supply assurance, and urban flooding management, making them highly efficient equipment for emergency rescue and municipal engineering.     Moldova Emergency Isuzu fire service pickup drawing share   Moldova Emergency Isuzu fire service pickup drawing share     Highspeed road accident Repairs ISUZU Pickup truck rescue vehicles, with their compact and agile bodies, can quickly reach the scene of highway accidents. They can move broken or damaged vehicles by lifting and towing, and with the help of onboard demolition tools, first aid kits, fire extinguishers and other equipment, they can assist in rescuing trapped people, dealing with initial fires, efficiently clearing roads, and ensuring highway traffic order and driver and passenger safety.     Energency Line Repairs ISUZU brand Pickup truck rescue service vehicles, equipped with generators and repair tools, can support emergency line repairs and ensure the rapid restoration of communication networks, making them an important force in emergency communication support.     Earthquake Rescue After the earthquake, ISUZU 4X4 pickup trucks, with their strong off-road capabilities, went deep into the disaster area, carrying demolition and life detection equipment to search for trapped people, transport emergency supplies, and also serve as temporary command and power supply nodes to restore lifelines to the earthquake zone.     Trafic Accident Rescue ISUZU Pickup truck emergency service vehicles quickly rushed to the scene of the traffic accident to carry out on-site warning, rescue of the injured, road clearing and traffic control, cooperate in handling the accident and emergency, quickly restore road traffic, and do everything possible to ensure the safety and efficiency of accident rescue.         Emergency Rescue Equipment List for ISUZU Pickup Fire Service Vehicle   Category Equipment Name Specification Quantity Purpose Configuration Level Fire Fighting & Water Supply System Vehicle-mounted fire pump Medium & low pressure 1.0~2.0MPa 1 set Pressurized water supply at fire scenes Mandatory   Fire hose Φ65 20m per roll 4~6 rolls Water transmission and connection Mandatory   Dual-purpose straight & spray fire nozzle DN65 2~3 pieces Water jet fire fighting & mist prot...

Sinotruk Sitrak urban main fire fighting vehicle, also called as HOWO brand civil defence firefighting vehicle or HOWO chassis city fire department truck, produced by our company is built on the ZZ5206N471GF5 Class 2 truck chassis manufactured by Jinan Truck Co., Ltd. of China National Heavy Duty Truck Group. Equipped with an original double-row cab, the vehicle can carry up to 6 crew members including the driver, providing comfortable and flexible driving experience.   PDF Download: SITRAK Urban Fire Rescue Truck design 3D drawing   SITRAK Urban Fire Rescue Truck design drawing   HOWO brand civil defence firefighting vehicle is fitted with the WIT-CAFS-PRO-60/100 on-board compressed air foam system, which features simple operation and fully automatic real-time precise microcomputer control for foam generation, together with multiple protection and alarm systems. Firefighters can conveniently select different fire extinguishing foam types such as dry foam and wet foam via push buttons in accordance with complex fire scene conditions. This system is pre-charged with both Class A and Class B foam concentrates, enabling efficient extinguishing and control of Class A and Class B fires with excellent environmental performance, which significantly enhances the fire extinguishing efficiency of the fire fighting vehicle.       HOWO chassis Fire Department Truck Main Specifications: Item Specification Model CS5180GXFAP60／S6 Overall Dimensions 9200 × 2520 × 3600 mm Gross Vehicle Mass 18450 kg Liquid Capacity 4500 L (Water); 600 L (Class A Foam); 1000 L (Class B Foam) Maximum Speed 110 km/h Rated Flow of Fire Pump 60 L/s @ 1.0 MPa Rated Flow of Fire Monitor 48 L/s @ 0.8 MPa Fire Monitor Range ≥70 m (Water); ≥60 m (Class B Foam) Front Winch Specification Max. Pulling Force: 75 kN; Drive Type: Electric Lifting Light Specification Max. Ground Clearance Height: ≥8.3 m Approach Angle / Departure Angle 15° / 11°   SINOTRUK HOWO Urban Firefighting Vehicle 3D drawing   SINOTRUK HOWO Urban Firefighting Vehicle 3D drawing     SINOTRUK HOWO Urban Firefighting Vehicle Capacity:  Item Specification Capacity 4500 L water; 600 L Class A foam; 1000 L Class B foam Material Tank body made of 304 stainless steel plates - Tank side and end plates: 3 mm stainless steel plates - Tank top plate: 3 mm stainless steel checkered plate Structure Steel plate welded structure with built-in anti-slosh baffles Equipment - 2 manhole covers with quick-locking and quick-release devices - 3 liquid level indicators - 3 drain outlets controlled by manual valves - 2 breather valve ports - 1 overflow device - 1 Class A foam filling port Technical Requirements Comply with relevant provisions of XF 39 Fire Fighting Vehicles – Requirements and Test Methods   drawing of HOWO brand civil defence firefighting vehicle   drawing of HOWO brand civil defence firefighting vehicle   HOWO Urban Fire Vehic...

Isuzu Chassis Fire Trucks Body Builders User Manual, also known as the Isuzu fire truck chassis body assembly manual, Isuzu fire fighting vehicle body builder handbook, or Isuzu fire engine body fabrication user manual, is a core technical guide designed specifically for fire truck modification manufacturers. Based on Isuzu's mature commercial chassis, it focuses on the entire process of modifying, assembling, and adapting fire truck-specific superstructures, serving as a crucial technical document bridging the gap between the original chassis design and customized fire-fighting functions.   Directly Download: Isuzu chassis Fire Trucks body builders user manual              The core content of the Isuzu Fire Truck Chassis & Body Assembly Manual revolves around chassis compatibility. It first clarifies the structural parameters, frame strength data, power output interfaces, and electrical system specifications of Isuzu fire truck chassis (including light/medium/heavy-duty series such as ELF, FVR, and GIGA), providing precise technical guidance for superstructure modifications.   Secondly, the installation standards for the dedicated fire-fighting superstructure are specified in detail, including the fixing specifications for water tanks/foam tanks, the connection requirements for fire pumps (such as the CB series) and power take-offs, pipeline layout and sealing standards, as well as the installation dimensions and load-bearing standards for equipment boxes, fire monitors, and other equipment, ensuring the structural stability and functional reliability of the modified vehicle.                           Meanwhile, the Isuzu Fire Fighting Vehicle Body Builder Handbook covers safety compliance requirements, clearly defining the emission standards, road safety regulations, and vehicle weight distribution principles that must be followed during the modification process, avoiding any impact on chassis performance and driving safety due to improper modification. Furthermore, it provides guidance on maintenance interface reservations and convenient maintenance design, helping modification manufacturers balance functionality and future maintenance, making it an essential technical manual for building compliant and efficient Isuzu chassis fire trucks.   Take a look at other Fire truck technical drawing that may be of interest to you:   ● ISUZU VC66 heavy fire vehicle user manual ● GIGA ISUZU Water fire engine operation manual ● Techical drawing for Isuzu ELF 700P 2500 liter foam fire truck ● HOWO Rescue Fire Fighting Truck mounted Crane technical drawing

يتكون رسم شاحنة إطفاء الحرائق ISUZU QL1070BUKWY المزودة برغوة، والذي يُطلق عليه أيضًا رسم مركبة إطفاء الحرائق بالرغوة من Isuzu أو رسم شاحنة إطفاء الحرائق للإنقاذ من Isuzu، من مكونات مثل هيكل Isuzu QL1070BUKWY وخزانات المياه والرغوة ومضخة الحريق ونظام الأنابيب ونظام الأجهزة والكهرباء. شاحنة إطفاء الحرائق المزودة بخزان رغوة من طراز إيسوزو مزودة بسلم خلفي قابل للفصل مصنوع من سبائك الألومنيوم، وتقع غرفة المضخة في الجزء الخلفي من الشاحنة. تعتمد الخزانات على هيكل ملحوم من صفائح فولاذية، بسعة مياه تبلغ 1.36 متر مكعب وسعة سائل رغوة تبلغ 0.5 متر مكعب. ▶ طراز الشاحنة: شاحنة إطفاء من نوع إيسوزو مزودة برغوة ▶ S المواصفات: 1500 لتر ماء + 500 لتر رغوة ▶ مجال التطبيق إدارة الإنقاذ من الحرائق / مكتب الإطفاء البلدي أغراض الشاحنات المواصفات موقع المشروع شاحنة إطفاء رغوية من نوع إيسوزو 4x2 1500 لتر، 500 لتر إدارة الإطفاء والإنقاذ رسم تخطيطي لشاحنة إطفاء الحرائق ISUZU QL1070BUKWY المزودة برغوة غرض مواصفة طراز المركبة CS5070GXFPM20/Q6A الأبعاد الكلية 6800×1990×2990 مم الكتلة الإجمالية للمركبة 6800 كجم السعة السائلة 1500 لتر (ماء)؛ 500 لتر (رغوة) السرعة القصوى 95 كم/ساعة معدل تدفق مضخة الحريق 30 لتر/ثانية عند 1.0 ميجا باسكال معدل تدفق جهاز مراقبة الحريق 24 لتر/ثانية عند 0.8 ميجا باسكال نطاق مراقبة الحرائق ≥55 م (ماء)؛ ≥42 م (رغوة) زاوية الاقتراب / زاوية المغادرة 24° / 14° مشاركة الرسم الفني لشاحنات إطفاء الحرائق الجديدة من طراز إيسوزو 2000L المزودة برغوة الماء مشاركة رسم CAD لمركبة إطفاء الحرائق بالرغوة من إيسوزو 2026 رسم تخطيطي لشاحنة إطفاء من طراز إيسوزو 2026 (هيكل وكابينة) رسم فني أصلي لسيارة إطفاء حرائق الرغوة من إيسوزو رسم فني لشاحنة إطفاء حرائق بخزان رغوة من طراز إيسوزو خزان المياه في شاحنة إطفاء الحرائق إيسوزو المزودة برغوة مصنوع من صفائح فولاذية كربونية عالية الجودة مع معالجة داخلية مضادة للتآكل، بينما خزان الرغوة مصنوع من الفولاذ المقاوم للصدأ 304. الشاحنة مزودة بمضخة إطفاء من طراز CB10/30 وجهاز مراقبة حريق ثنائي الغرض من طراز PL8/24. غرض مواصفة طراز الهيكل إيسوزو 600P QL1070BUKWY، معيار الانبعاثات الوطني الصيني من المرحلة السادسة نوع محرك الأقراص 4×2 قاعدة العجلات 3815 مم السرعة القصوى 115 كم/ساعة طراز المحرك 4KH1CN6LB القدرة المقدرة 88 كيلوواط الكتلة الإجمالية 7020 كجم صورة أمامية لسيارة إطفاء إيسوزو مناول رغوة، منظر أمامي يمين منظر خلفي لمركبة إطفاء الحرائق بالرغوة غرض مواصفة سعة 1360 لتر (ماء)؛ 500 لتر (رغوة) مادة خزان المياه: صفيحة فولاذية كربونية عالية الجودة مع معالجة داخلية مضادة للتآكل. - الصفيحة السفلية: صفيحة من الفولاذ الكربوني بسمك 4 مم - الألواح الجانبية والألواح الطرفية: لوح من الفولاذ الكربوني بسماكة 3 مم - الصفيحة العلوية: صفيحة فولاذية كربونية مضلعة بسمك 3 مم خزان الرغوة: صفيحة من الفولاذ المقاوم للصدأ عالي الجودة. - الصفيحة السفلية: صفيحة من الفولاذ المقاوم للصدأ بسماكة 4 مم - الألواح الجانبية والألواح الطرفية: صفيحة من الفولاذ المقاوم للصدأ بسماكة 3 مم - الصفيحة العلوية: صفيحة من الفولاذ المقاوم للصدأ بسمك 3 مم ذات سطح مضلع بناء هيكل ملحوم من صفائح فولاذية مزود بحواجز داخلية مضادة للارتطام المعدات • غطاء فتحة تفتيش واحد مزود بجهاز قفل وفتح سريع • مؤشران لمستوى السائل • منفذان للتصريف يتم التحكم فيهما بواسطة صمامات يدوية • وصلة صمام تهوية و...

تم تعديل مركبة الإطفاء دونغفنغ نيسان RIV CS5030TXFQC15 بناءً على شاحنة دونغفنغ نيسان ZN1033UCM6A ذات الدفع الرباعي. تتكون المركبة بشكل أساسي من هيكل شاحنة بيك أب مزدوج الكابينة يتميز بقدرة عالية على المناورة، بالإضافة إلى أضواء تحذيرية، وأدراج داخلية قابلة للسحب لتخزين المعدات، ومكونات أخرى. دونغفنغ نيسان RIV بيك اب رسم حصة ▶ طراز الشاحنة: دونغفنغ نيسان الإنقاذ بيك اب النار ▶ S التجهيز: إنقاذ سريع ▶ مجال التطبيق إدارة الإنقاذ من الحرائق / مكتب الإطفاء البلدي أغراض الشاحنات المواصفات موقع المشروع بيك اب دونغفنغ نيسان 4×4 معدات الإضاءة ومكافحة الحرائق إدارة الإطفاء والإنقاذ الغرض الأساسي: 01: يستخدم لنقل معدات ومواد الإنقاذ في حالات الطوارئ في الكوارث الطبيعية المفاجئة وحوادث السلامة والحرائق وغيرها من حالات الطوارئ. 02: الخدمات العسكرية والأمنية العامة الخاصة ودعم عمليات الإنقاذ والإطفاء. فاصل صفحات غرض مواصفة الأبعاد الكلية (مم) 5537 × 1850 × 1950 الوزن الصافي (كجم) 2205 الوزن الإجمالي للمركبة (كجم) 2580 قوة المحرك (كيلوواط) 122 عدد السكان 2+3 السرعة القصوى (كم/ساعة) 155 زاوية الاقتراب / زاوية المغادرة (°) 33 / 25 القدرة النوعية (كيلوواط/طن) 47.29 معيار الانبعاثات GB18352.6-2016 الصين Ⅵ إصلاح طارئ 03: فحص وإصلاح خطوط الأنابيب في حالات الطوارئ لقطاعات البترول والصناعات الكيميائية والغاز الطبيعي وإمدادات المياه والطاقة. 04: نقل المعدات والمواد اللازمة لإصلاح وصيانة أعطال المعدات في حالات الطوارئ مثل خطوط نقل وتحويل الطاقة ذات الجهد العالي والطرق السريعة والمناجم. منظر أمامي لشاحنة نيسان فاير بيك أب مجسم إطلاق نار من الجانب صورة خلفية لشاحنة إطفاء الحرائق الوثائق الموجودة على متن السفينة غرض 01 الوثائق الفنية للمركبات 02 دليل تشغيل الهيكل 03 تآكل رقم الهيكل 04 دليل صيانة الهيكل 05 دليل تشغيل شاحنة الإطفاء 06 بطاقة ضمان جودة الهيكل 07 شهادة مطابقة شاحنة الإطفاء 08 شهادة مطابقة الهي

شاحنة إطفاء الحرائق فوتون 4x4 سعة 1500 لتر تُستخدم مركبات التدخل السريع، والتي تُسمى أيضًا شاحنة الإنقاذ FOTON أو محرك إطفاء الحرائق السريع Foton، على نطاق واسع في سيناريوهات الإنقاذ الطارئة المختلفة نظرًا لقدرتها العالية على الحركة، وقدرتها القوية على السير في الطرق الوعرة، وإمكانية تعديلها المرنة، وهي مناسبة بشكل خاص للتضاريس المعقدة والمناطق الضيقة التي يصعب على شاحنات الإطفاء الكبيرة التقليدية الوصول إليها. ال فوتون فاير بيك أب مجهزة بسلم خلفي من سبائك الألومنيوم (قابل للإزالة)، وتقع غرفة المضخة في الجزء الخلفي من المركبة. الخزان مصنوع من صفائح فولاذية ملحومة وصفائح من سبائك الألومنيوم عالية الجودة، بسعة مياه تبلغ 1.5 متر مكعب. المركبة مزودة بمضخة حريق CB10/30 وجهاز مراقبة مياه الحريق PS8/30W. رسم فني لمركبة إطفاء الحرائق والتدخل السريع FOTON 1500L ▶ طراز الشاحنة: شاحنة إنقاذ فوتون 4x4 RIV ▶ S المواصفات: 1500 لتر من الماء ▶ مجال التطبيق إدارة الإنقاذ من الحرائق / مكتب الإطفاء البلدي أغراض الشاحنات المواصفات موقع المشروع شاحنة فوتون 4x4 RIV محرك سعة 1500 لتر وقوة 190 حصان إدارة الإطفاء والإنقاذ FOTON Rescue رسم CAD لاقط النار FOTON Rescue رسم CAD لاقط النار فوتون ريف - منظر جانبي صورة جانبية لشاحنة فوتون فاير صورة خلفية لسيارة إطفاء فوتون غرض مواصفة طراز المركبة CS5040GXFSG15/B6B الأبعاد الكلية 5080 × 1940 × 2640 مم أقصى كتلة إجمالية 4130 كجم السعة السائلة 150 لتر (ماء) أقصى سرعة 135 كم/ساعة معدل تدفق مضخة الحريق 30 لتر/ثانية عند 1.0 ميجا باسكال معدل تدفق جهاز مراقبة الحريق 30 لتر/ثانية عند 0.8 ميجا باسكال نطاق مراقبة الحرائق ≥ 60 م (ماء) زاوية الاقتراب / زاوية المغادرة 28° / 23° صورة مصنع لشاحنة إطفاء مجهزة من طراز فوتون ريف صورة مصنع لشاحنة إطفاء مجهزة من طراز فوتون ريف صورة مصنع لشاحنة إطفاء مجهزة من طراز فوتون ريف معدات إطفاء الحرائق من طراز فوتون على متن المركبة : فئة لا. اسم مواصفة الكمية وحدة ملاحظات معدات إطفاء الحرائق 1 خرطوم الشفط DN100 8 م نوع ملولب 2 مصفاة FLF100 1 جهاز كمبيوتر نوع ملولب 3 فاصل الماء FII80/65×2-1.6 1 جهاز كمبيوتر اقتران فوري 4 مشعب الماء JII100/65×2-1.6 1 جهاز كمبيوتر الخيط الداخلي إلى وصلة فورية 5 خرطوم إطفاء الحريق 13-65-20 6 لفافة الضغط الطبيعي؛ اقتران فوري 6 خرطوم إطفاء الحريق 13-80-20 2 لفافة الضغط الطبيعي؛ اقتران فوري 7 خرطوم إطفاء الحريق 13-65-5 1 لفافة وصلة فورية (للتعبئة الخارجية بالماء) 8 محول تصغير KJ65/80 1 جهاز كمبيوتر اقتران فوري 9 قماش خرطوم - 4 قطع - 10 جسر خرطوم - 2 زوج - 11 خطاف خرطوم - 4 قطع - 12 مفتاح ربط صنبور إطفاء الحريق فوق الأرض - 1 جهاز كمبيوتر - 13 مفتاح ربط صنبور إطفاء الحريق تحت الأرض - 1 جهاز كمبيوتر - 14 مفتاح ربط خرطوم الشفط 100 2 قطع - 15 فوهة إيقاف التدفق المباشر QZG3.5/7.5; 65 1 جهاز كمبيوتر اقتران فوري 16 تيار مستقيم وفوهة رش QLD6.0/6.5I; 65 1 جهاز كمبيوتر اقتران فوري أدوات الدخول القسري والإنقاذ 1 طفاية حريق 3 كجم / ABC 1 وحدة - 2 مجرفة - 1 جهاز كمبيوتر - 3 العتلة - 1 جهاز كمبيوتر - 4 فأس إطفاء - 1 جهاز كمبيوتر - 5 فأس إطفاء - 1 جهاز كمبيوتر - 6 معول - 1 جهاز كمبيوتر - 7 مطرقة مطاطية - 1 جهاز كمبيوتر - ملحوظات تتكون شاحنة إطفاء الحرائق FOTON ذات الدفع الرباعي والطرق الوعرة المزودة بخزان مياه من مكونات مثل هيكل شاحنة فوتون، وخزان المياه، ومضخة الحريق، وخط الأنابيب، والأجهزة، ونظا...

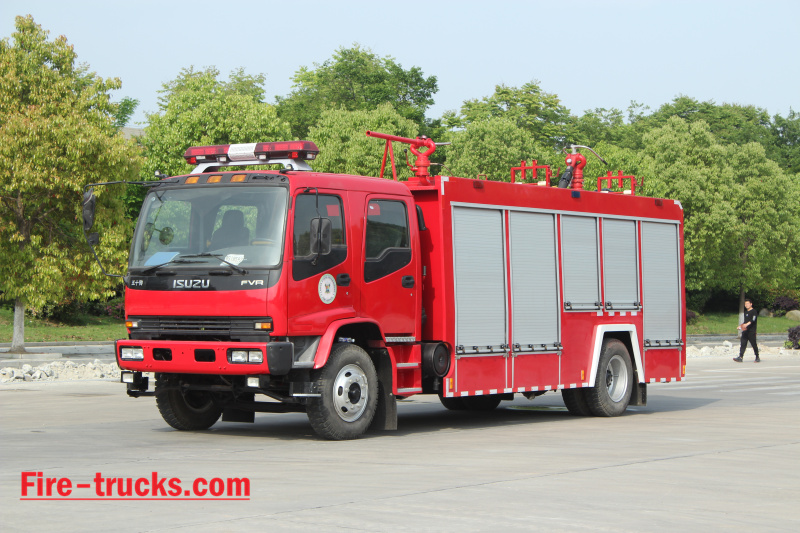

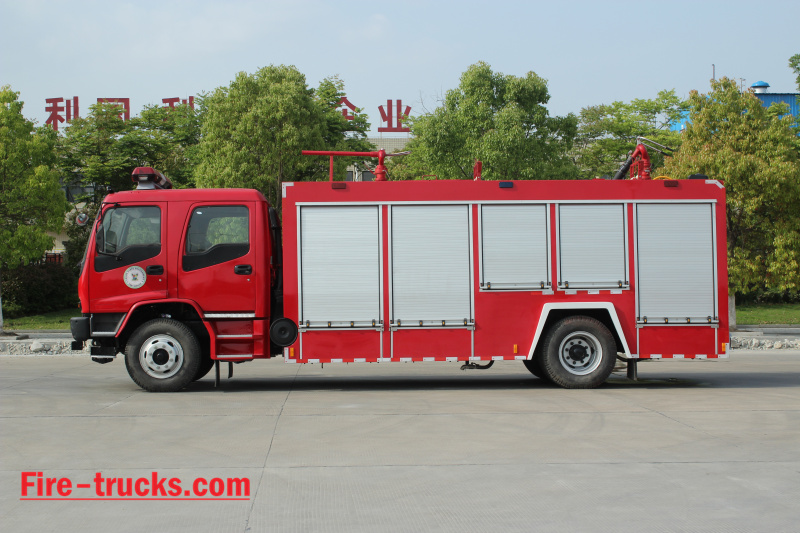

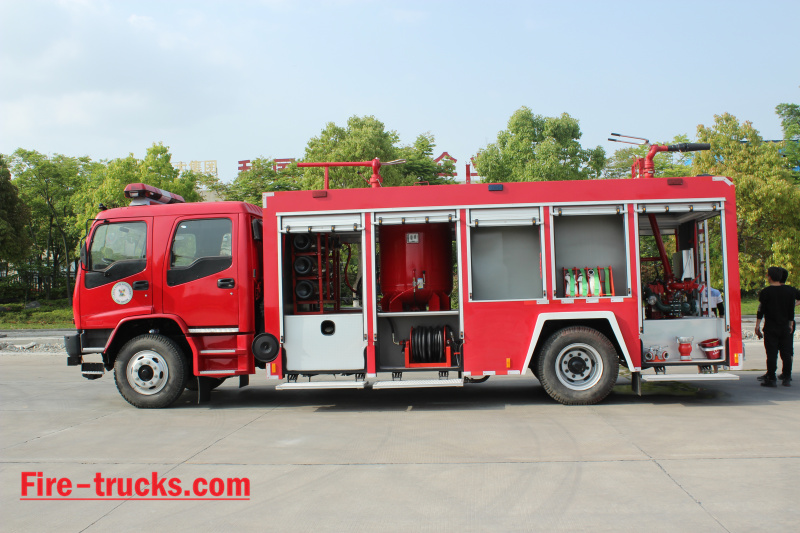

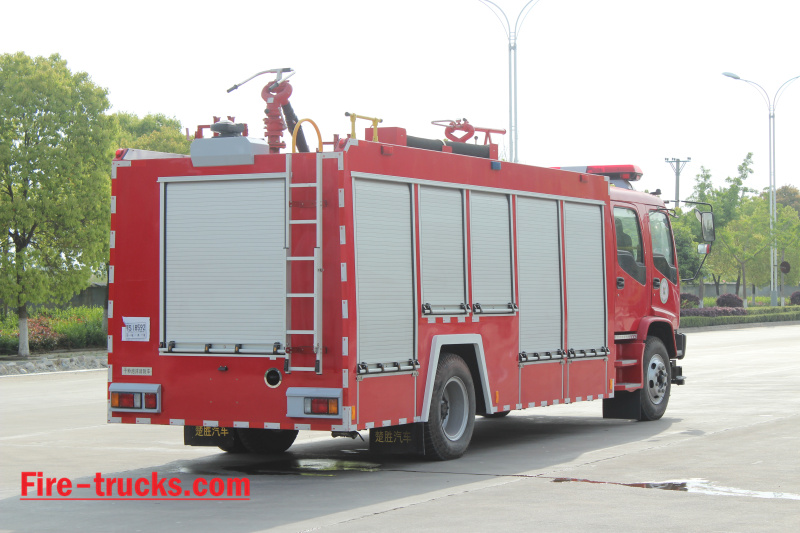

شاحنات CS بصفتنا الشركة الأكثر احترافية في الصين لتصنيع مركبات إطفاء الحرائق التي تعمل بمسحوق الرغوة المائية، فإن جميع شاحنات الإطفاء التي نوفرها، والتي تجمع بين المسحوق الجاف والرغوة، مناسبة بشكل خاص لإخماد الحرائق التي تشمل الغازات والسوائل القابلة للاشتعال والمذيبات العضوية والمعدات الكهربائية والمواد العامة. وتُستخدم هذه الشاحنات على نطاق واسع في المواقع عالية الخطورة مثل شركات البتروكيماويات ومستودعات النفط والمطارات والموانئ ومراكز الإطفاء التابعة لخدمات الإطفاء الخاصة في المدن. هذه إيسوزو مركبة إطفاء الحرائق بمسحوق رغوة الماء صُممت الرسومات الفنية في الأساس لشاحنات إطفاء الحرائق الخفيفة والصغيرة، مثل تلك المستخدمة في الطرق الضيقة داخل المدن، ومحطات الوقود الصغيرة، والمناطق الكيميائية، وإدارات الطرق السريعة. وبناءً على متطلبات العميل المختلفة، يمكنه اختيار قاعدة عجلات متنوعة (3900 مم، 4500 مم، 5000 مم) وقوة محرك مختلفة (240 حصان، 300 حصان). ▶ طراز الشاحنة: ايسوزو FVR/جيجا ▶ S المواصفات: 3000 لتر ماء + 1000 لتر رغوة + 1000 لتر مسحوق جاف ▶ مجال التطبيق إدارة الإنقاذ من الحرائق / مكتب الإطفاء البلدي أغراض الشاحنات المواصفات موقع المشروع شاحنة إطفاء حرائق برغوة البودرة من إيسوزو 4x2 محرك سعة 5000 لتر وقوة 240 حصان إدارة الإطفاء والإنقاذ رسم توضيحي لمركبة إطفاء حرائق جديدة تعمل بمسحوق رغوة الماء لعام 2026 رسم توضيحي لمركبة إطفاء حرائق جديدة تعمل بمسحوق رغوة الماء لعام 2026 اختبار المسحوق الجاف لمركبة مكافحة الحرائق 2026 اختبار نفث الماء لمركبة إطفاء الحرائق الجديدة لعام 2026 باستخدام مسحوق رغوة الماء قسم التصميم محتوى تصميم محدد 1. نظرة عامة على التصميم 1. السيناريوهات القابلة للتطبيق: المواقع عالية الخطورة مثل شركات البتروكيماويات ومستودعات النفط الكبيرة والمطارات. 2. الميزات الوظيفية: يدمج تقنيات إطفاء الحرائق بالمسحوق الجاف والرغوة، وهو مناسب لإطفاء الحرائق التي تشمل السوائل القابلة للاشتعال والغازات القابلة للاحتراق والمعدات الكهربائية والحرائق العامة؛ ويمنع إعادة الاشتعال ويوفر تحكمًا سريعًا في الحريق. 3. معايير التصميم: يتوافق مع المعايير الوطنية مثل GB 7956.4-2019 و GB 7956.2-2014. 2. تصميم هيكل المركبة 1. مواصفات نظام الدفع: هيكل من علامة تجارية عالمية مرموقة 6×4، محرك ديزل V6 مزود بشاحن توربيني، قدرة ≥350 كيلوواط، معيار الانبعاثات الصيني السادس، نسبة القدرة إلى الوزن ≥10 كيلوواط/طن، سرعة ≥100 كم/ساعة 2. التكوين الأساسي: نظام الكبح الذكي ABS+ASR، وPTO كامل الطاقة، وخطافات السحب الأمامية والخلفية، والأجزاء المعدنية المقاومة لتآكل مياه البحر. 3. المقصورة: ذات واجهة أمامية مسطحة، وأربعة أبواب، وصفين من المقاعد، تتسع لستة أشخاص؛ مجهزة بمسجل بانورامي، وكاميرا خلفية، وراديو داخل السيارة؛ مقاعد قابلة للتعديل مع دعامات لأجهزة التنفس الهوائي من أجل السلامة والراحة. 3.1. تصميم نظام الهيكل العلوي - نظام الخزان 1. الهيكل الحجمي: تصميم داخلي مقسم إلى حجرات، الحجم الإجمالي ≥12 م³ (خزان المياه ≥6 م³، خزان الرغوة ≥3 م³، خزان المسحوق الجاف ≥3 م³) 2. المواد وعملية التصنيع: الفولاذ المقاوم للصدأ 304، لوحة سفلية ≥5 مم، لوحة جانبية ≥4 مم؛ حاجز داخلي مضاد للاهتزاز، غطاء فتحة تفتيش وأنبوب فيضان أعلى الخزان لمنع الاهتزاز والضغط الزائد. 3.2. نظام إطفاء الحريق 1. مضخة حريق: مضخة حريق تعمل بضغط جوي، معدل تدفقها ≥ 60 لترًا/ثانية 2. معدات الرش: مدفع ثنائي الغرض للما...

شاحنة إطفاء الحرائق الرغوية إيسوزو 700P هي شاحنة إنقاذ طوارئ سريعة الاستجابة. تتميز بميزة كبيرة على هيكل شاحنات إيسوزو اليابانية ذات الدفع الثنائي والرباعي، وذلك بفضل عقود من الخبرة في هذا الهيكل الصلب الكلاسيكي للشاحنات. شاحنة إيسوزو 700P لرش المياه أصبحت الخيار الأول للعديد من إدارات الإطفاء. صُمم هذا الرسم الفني لشاحنة إطفاء الحرائق إيسوزو ELF خصيصًا لشاحنات الإطفاء الخفيفة والصغيرة، مثل تلك المستخدمة في الطرق الضيقة داخل المدن، ومحطات الوقود الصغيرة، والمناطق الكيميائية، وإدارات الطرق السريعة. وبناءً على متطلبات العمل المختلفة، يمكن للعميل اختيار قاعدة عجلات متنوعة (3360 مم، 3815 مم، 4715 مم) وقوة محرك مختلفة (190 حصان، 205 حصان). ▶ طراز الشاحنة: إيسوزو 700P/ELF ▶ S المواصفات: 2000 لتر ماء + 500 لتر رغوة ▶ مجال التطبيق إدارة الإنقاذ من الحرائق / مكتب الإطفاء البلدي أغراض الشاحنات المواصفات موقع المشروع شاحنة إطفاء رغوية من نوع إيسوزو 4x2 محرك بسعة 2500 لتر وقوة 190 حصان إدارة الإطفاء والإنقاذ ثلاثة خيارات لشاحنات إطفاء وإنقاذ من طراز إيسوزو ELF 700P

ال شاحنة إطفاء وإنقاذ طوارئ من نوع HOWO شاحنة إطفاء متعددة الوظائف مزودة برافعة، تجمع بين قدرات الهدم والقطر والرفع والإضاءة، وهي مصممة خصيصًا لمواقع الكوارث المعقدة. يتضمن تكوينها الأساسي رافعة قابلة للطي سعة 5 أطنان، ورافعة هيدروليكية سعة 3 أطنان، وكشاف ضوئي بقوة 500 واط، ومجموعة مولدات كهربائية، مما يُمكّنها من أداء مهام الرفع والقطر والإضاءة. يُعد هذا الجهاز مناسبًا لمواقع الكوارث الطبيعية وحوادث المرور، حيث يقوم بمهام الهدم والإنقاذ وتوليد الطاقة. كما يتيح تصميمه المعياري إجراء تعديلات سريعة على تخطيط المعدات للتكيف مع مختلف احتياجات الإنقاذ. ⇒ تحميل الرسم بصيغة PDF : رسم فني لرافعة مثبتة على شاحنة إطفاء وإنقاذ من طراز HOWO رسم فني لرافعة مثبتة على شاحنة إطفاء وإنقاذ من طراز HOWO، منظر أمامي يساري مركبة إطفاء حرائق مزودة برافعة إنقاذ طارئة من طراز HOWO المواصفات الرئيسية مقصورة مقصورة مزدوجة، تتسع لـ 6 أشخاص رافعة نموذج SQ5ZK2 قدرة الرفع 5000 كجم كمية الذراع 3 ونش الكمية 1 سعة 3000 كجم كشاف ضوئي زاوية الدوران 360 ° ارتفاع العمل 5 أمتار، رفع تلقائي بوبليه 500 واط × 4 قطع أقصى سرعة للرياح أقل من الصف السادس القوة العامة 5 كيلوواط هيكل شاحنة إطفاء هيكل الشاحنة فارغ، والمعدات اختيارية لون المركبة بأكملها حمراء اللون لأغراض مكافحة الحرائق، ويوجد لون أبيض في منتصف الشاحنة بما يتناسب مع لونها. رسم فني لمركبة إطفاء الحرائق المزودة برافعة إنقاذ طوارئ من نوع HOWO رسم تصميمي سيارة إطفاء وإنقاذ طوارئ من نوع HOWO مزودة برافعة منظر جانبي أيمن لمركبة إطفاء وإنقاذ ثقيلة من طراز HOWO منظر جانبي أيمن لشاحنات إطفاء خدمة HOWO رسم توضيحي لسيارة إطفاء وإنقاذ طوارئ من الجهة الأمامية اليمنى رسم فني لسيارة إطفاء حرائق الخدمة HOWO - منظر جانبي أيمن منظر أمامي أيمن لمركبة إطفاء الحرائق المزودة برافعة إنقاذ طوارئ من طراز HOWO منظر خلفي يساري لمركبة إطفاء حرائق مزودة برافعة إنقاذ ط

غانا HOWO شاحنة إطفاء تعمل بالبودرة الجافة ويُطلق عليها أيضاً اسم مركبة مكافحة الحرائق الكيميائية الجافة Howo أو Howo سيارة إطفاء وإنقاذ مزودة بمسحوق . هيكل هاوو شاحنات إطفاء المسحوق الجاف هي مركبات متخصصة مصممة لإطفاء حرائق السوائل القابلة للاشتعال والغازات القابلة للاحتراق والمعدات الكهربائية والمواد الصلبة عمومًا. وهي فعالة بشكل خاص في إخماد حرائق أنابيب المواد الكيميائية الكبيرة، وهي معدات أساسية في شركات البتروكيماويات. ⇒ الميزات الرئيسية سعة طراز المحرك ماء مسحوق جاف رغوة مضخة حريق مراقب الحرائق 12000 لتر MC11.46 / 460 حصان 6000 لتر 2000 لتر 4000 لتر مضخة حريق CB10/80 PL8/64 تحميل ملف الرسم PDF : رسم فني لشاحنة إطفاء حرائق المسحوق الجاف HOWO في غانا تتكون معداتهم الأساسية من خزان مسحوق جاف وجهاز رش. يدفع النيتروجين عالي الضغط عامل إطفاء المسحوق الجاف، مستفيدًا من مبادئ التثبيط الكيميائي والتغطية الفيزيائية لإطفاء الحريق بسرعة. كما تتميز بعض الطرز بنظام مُدمج من الرغوة والمسحوق الجاف، مما يُمكّنها من التعامل مع بيئات حرائق أكثر تعقيدًا. يشهد نظام السلامة من الحرائق في غانا تحسنًا تدريجيًا، حيث تُعدّ هيئة الإطفاء الوطنية في غانا (GNFS) جوهره، وهي المسؤولة عن الوقاية من الحرائق ومكافحتها وعمليات الإنقاذ في جميع أنحاء البلاد. تستند لوائح مكافحة الحرائق في غانا إلى *قانون هيئة الإطفاء في غانا*، مُكمّلةً بوثائق مثل *السياسة الوطنية لمكافحة الحرائق*، مما يُشكّل إطارًا قانونيًا. ماء الرغوة مركبة إطفاء الحرائق بالمسحوق الجاف الرسم الفني رسم فني لشاحنات إطفاء حرائق المياه الرغوية الصينية (مسحوق جاف) رسم محرك إطفاء مسحوق جاف من الرغوة مصنع غانا لسيارات إطفاء الرغوة والماء والمسحوق الجاف فيما يتعلق بمرافق مكافحة الحرائق، تمتلك غانا عددًا محدودًا من مراكز الإطفاء، تتركز بشكل رئيسي في المدن الكبرى مثل أكرا وكوماسي، مع تغطية غير كافية في المناطق الريفية. تت�
