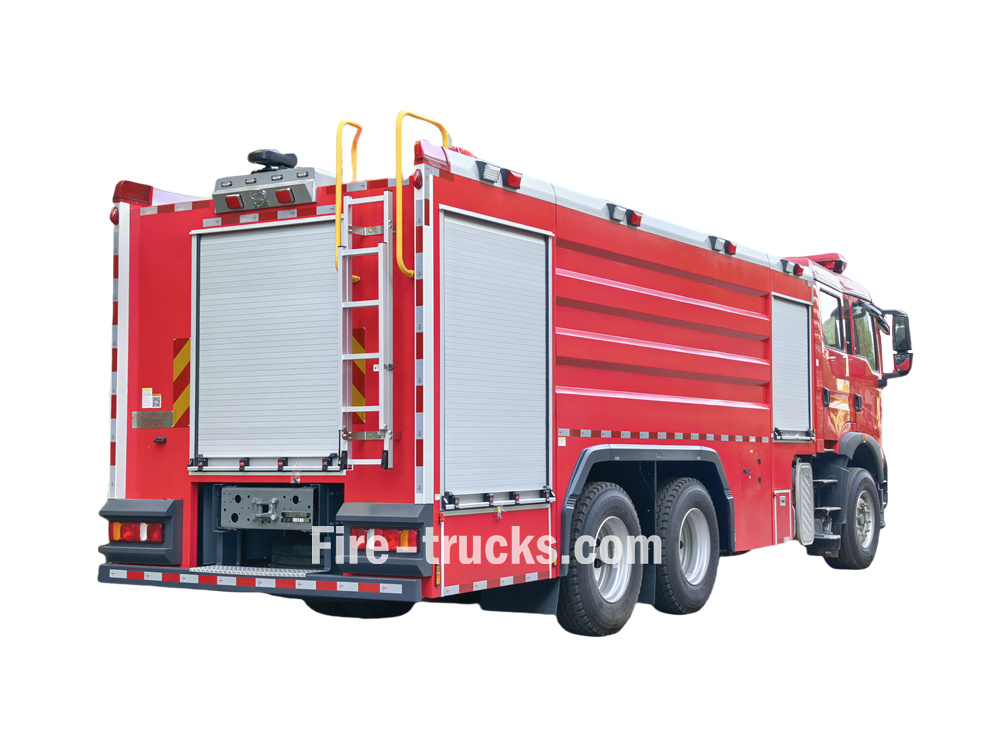

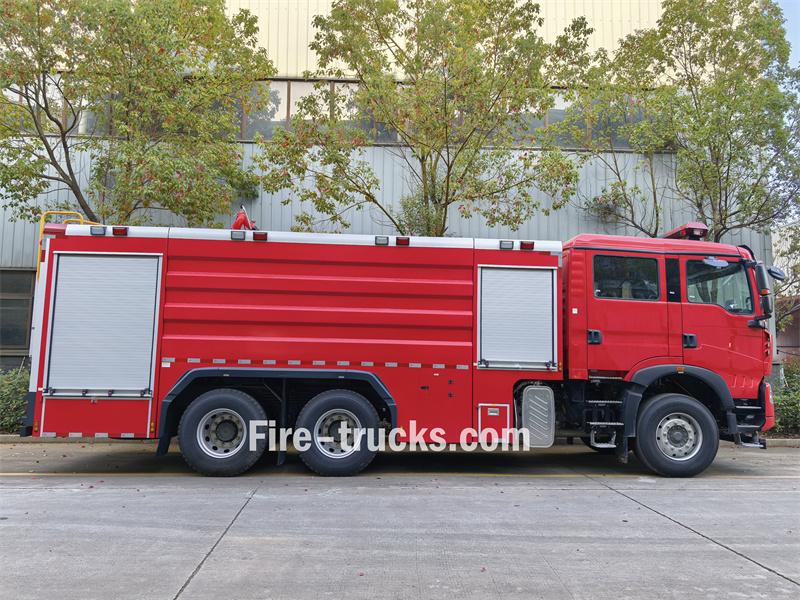

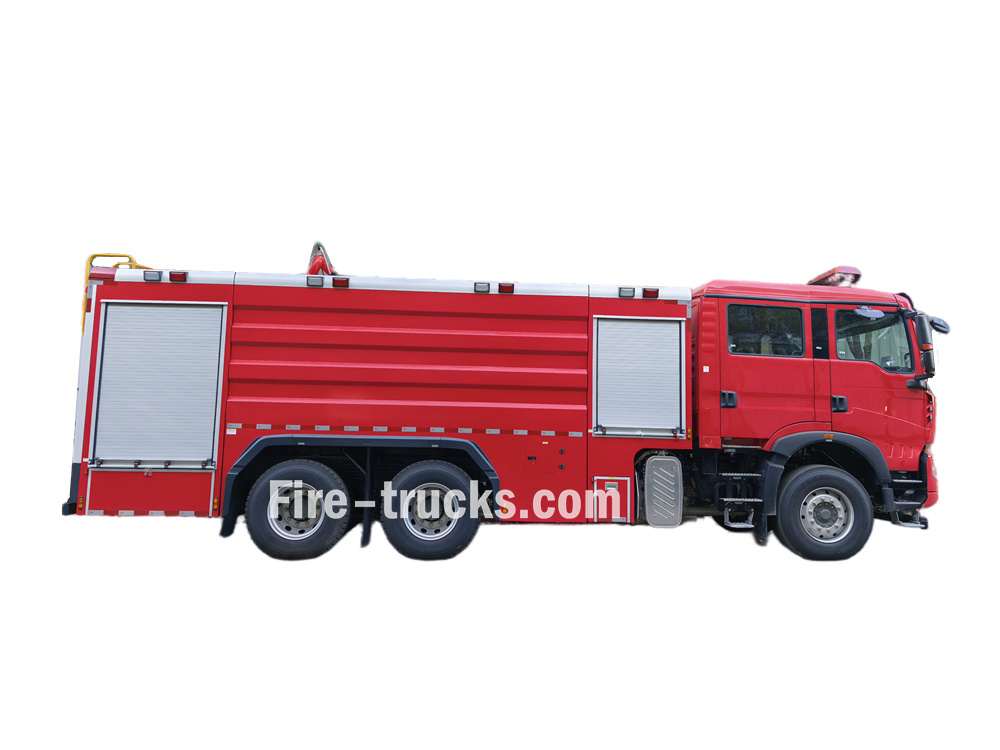

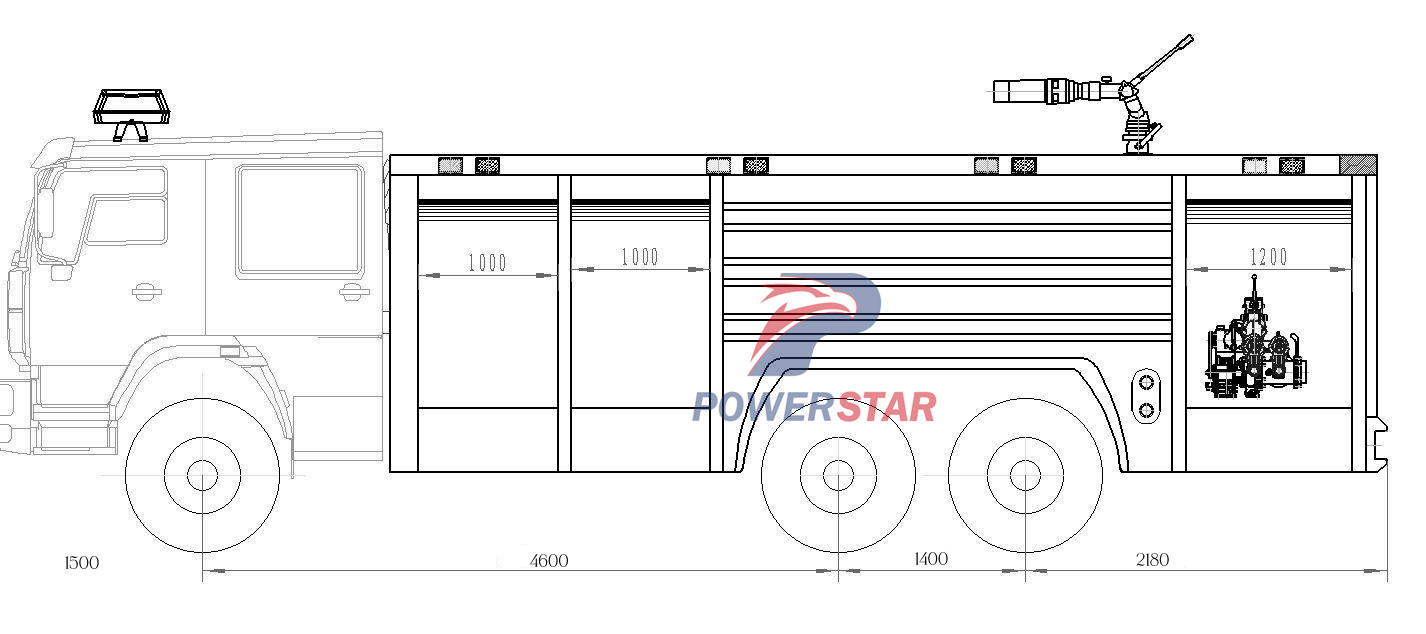

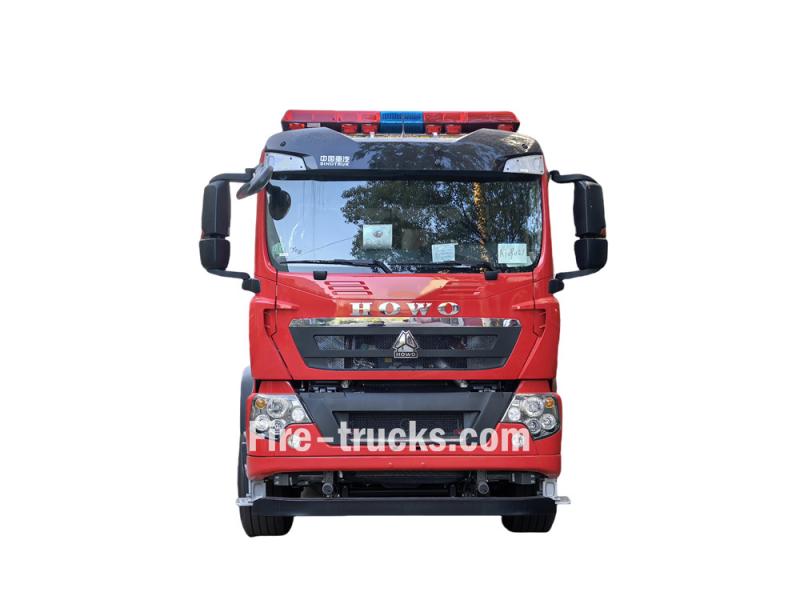

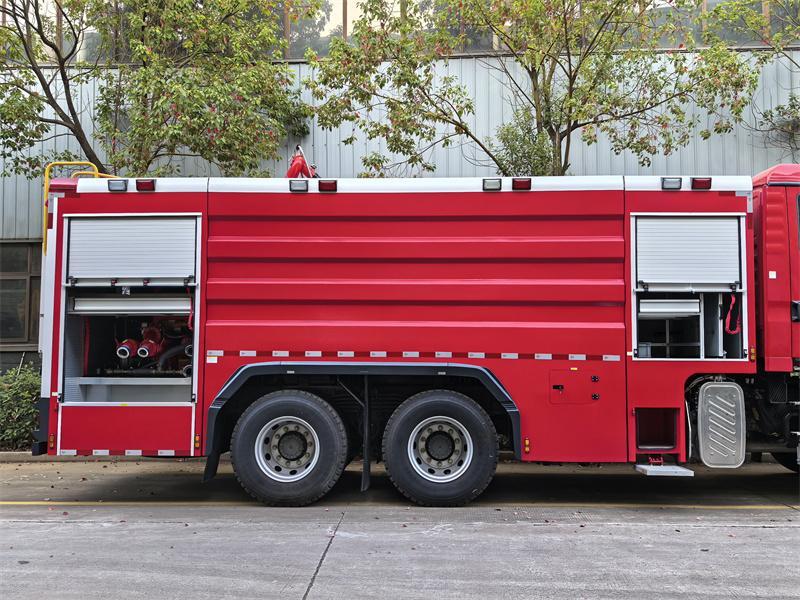

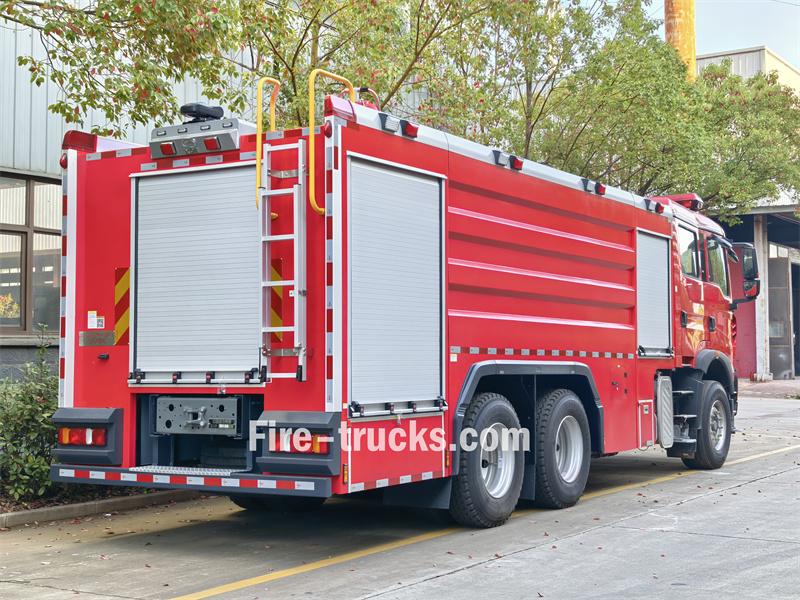

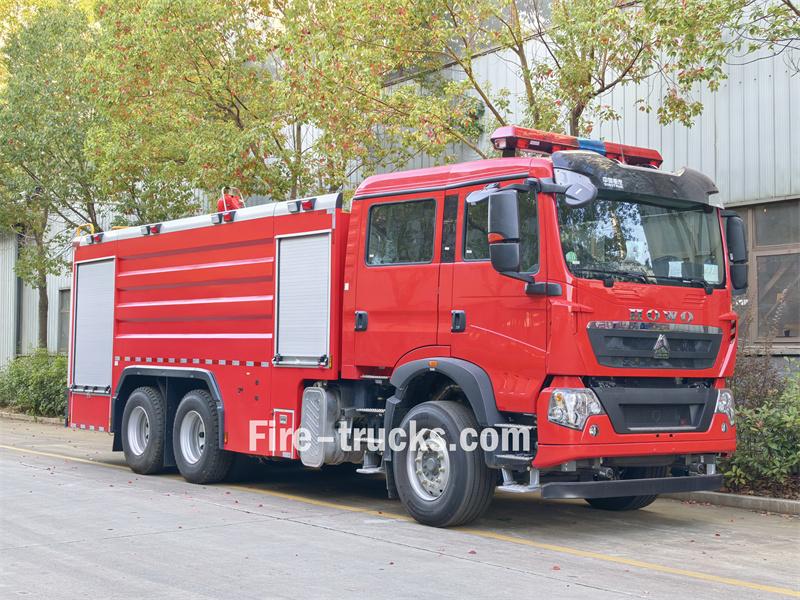

تعتمد شاحنة إطفاء الحرائق Howo TX460 6x4 سعة 12 متر مكعب على كابينة Sinotruk TX 6x4، بقاعدة عجلات 4600+1400 مم، وهي مزودة بمحرك SINOTRUK MC11.46-61 وعلبة تروس HW19710. يحتوي الجزء الأمامي من الهيكل العلوي على حجرة لتخزين معدات مكافحة الحرائق المختلفة، بينما يحتوي القسم الأوسط على خزان مياه من الفولاذ الكربوني سعة 9 أمتار مكعبة وخزان رغوة سعة 3 أمتار مكعبة. يضم القسم الخلفي غرفة المضخات، المجهزة بمضخة إطفاء حرائق CB10/60-RS، ولوحة تحكم، وبعض معدات مكافحة الحرائق المساعدة. خزانات المياه والرغوة الموجودة على السطح مزودة بفتحات تفتيش، كما تتضمن الشاحنة جهاز مراقبة حريق PL8/48.
هيكل شاحنة:
HOWO TX, 6x4قدرة العمل:
9000L water +3000L foamقوة المحرك:
MC11.46-61 460 HPمضخة الإطفاء:
China CB10/60-RSتدفق المضخة:
60L/sضغط العمل:
1.0 Mpaجهاز مراقبة الحريق:
China PL8/48مراقبة التدفق:
48 L/sنطاق الشاشة:

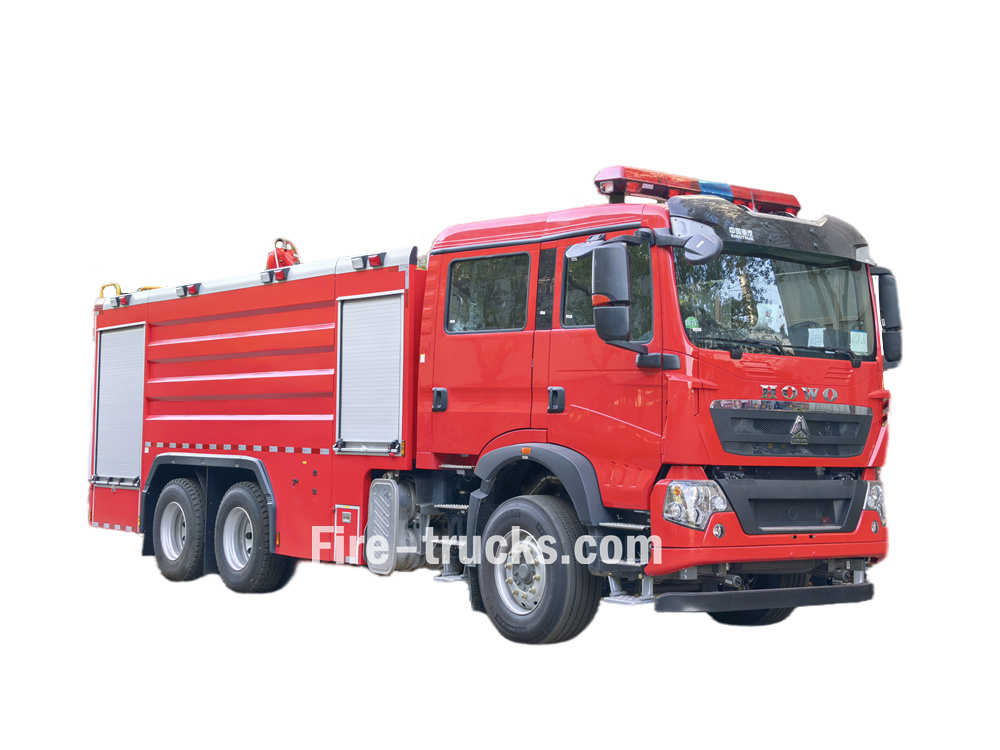

Water≥70 m,Foam≥60mال مركبة إطفاء وإنقاذ من طراز HOWO TX بقوة 460 حصان هي شاحنة إطفاء رئيسية متوسطة إلى كبيرة الحجم، تجمع بين وظائف الإطفاء والإنقاذ. وهي مزودة بمحرك MC11 بقوة 460 حصانًا وناقل حركة HW19710، مما يوفر أداءً قويًا. تحتوي على خزان مياه من الفولاذ الكربوني بسعة 9 أمتار مكعبة وخزان رغوة بسعة 3 أمتار مكعبة، مما يمنحها قدرات تشغيل مستقلة ممتازة. كما يسهل منفذ الفحص الموجود على السقف عمليات الصيانة والتنظيف.

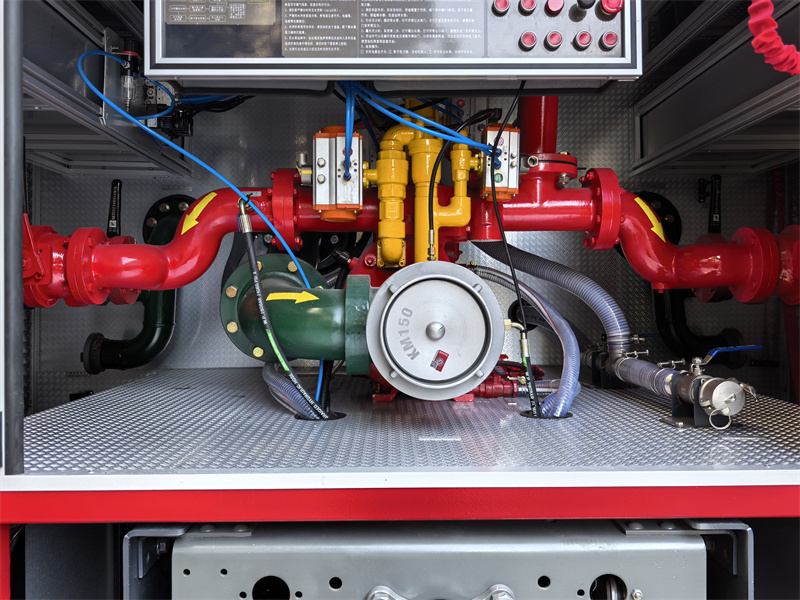

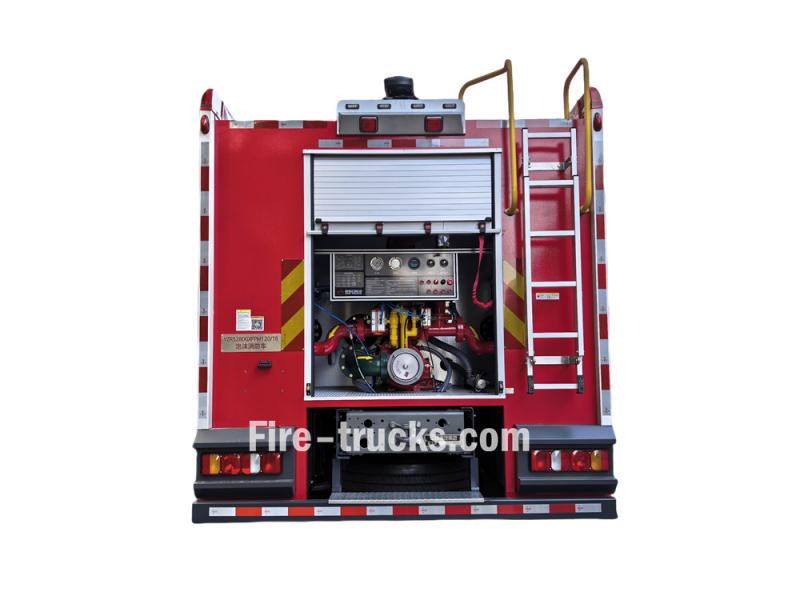

غرفة المضخة الخلفية مجهزة بمضخة حريق من طراز CB10/60-RS ولوحة تحكم. كما تم تركيب جهاز مراقبة حريق من طراز PL8/48 على السطح، مما يوفر مدىً واسعًا وتغطيةً شاملةً وزاوية قابلة للتعديل. تجمع شاحنة الإنقاذ هذه بين وظائف مكافحة الحرائق والإنقاذ، وهي بارعةٌ بشكل خاص في إخماد حرائق الفئة B، مثل حرائق النفط، مما يجعلها قطعةً أساسيةً من المعدات لضمان السلامة في المناطق الحضرية والصناعية.
» Ⅰ. الميزات الرئيسية :
--- أنا سوزو جيجا هيكل، أداء مثالي
--- محرك وعلبة تروس من إيسوزو، فائق القوة، لا يحتاج إلى صيانة شاملة خلال 100,000 كم
--- دبليو يمكن أن تكون سعة خزان المياه وخزان الرغوة اختيارية. يمكن أن تكون مادة الخزان من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو سبائك الألومنيوم.
سهولة التشغيل وسهولة الصيانة
تتوفر أنواع مختلفة من معدات مكافحة الحرائق
--- هـ تعديل ممتد إل: شاحنة إطفاء بالماء، شاحنة إطفاء بالرغوة، شاحنة إطفاء بالمسحوق الجاف ...
» Ⅱ. معلمات المنتج :
|
شاحنة إطفاء حرائق تعمل برغوة الماء من طراز HOWO TX 6x4 |
|||
|
عام |
القدرة على العمل |
خزان مياه سعة 9000 لتر، وخزان رغوة سعة 3000 لتر |
|
|
هيكل الشاحنة |
HOWO TX460 |
||
|
قوة المحرك |
سينوتروك MC11.46-61، 460 حصان / 338 كيلوواط |
||
|
مضخات إطفاء الحريق |
CB10/60-RS |
||
|
الهيكل |
نوع محرك الأقراص |
6X4 |
|
|
الانتقال |
سينوتروك HW19710، يدوي، 10 أمامي و 2 خلفي |
||
|
عدد المحاور |
3 |
||
|
إطار |
12.00R20,12+1 عجلة |
||
|
مضخات إطفاء الحريق |
نموذج |
CB10/60-RS |
|
|
ضغط |
1 ميجا باسكال |
||
|
أقصى ضغط تشغيل |
1.082 ميجا باسكال |
||
|
أقصى ضغط مسموح به عند المدخل |
0.4 ميجا باسكال |
||
|
تدفق |
60 لتر/ثانية |
||
|
أقصى ارتفاع للسحب |
7 أمتار |
||
|
السرعة المقدرة |
3200 ± 50 دورة في الدقيقة |
||
|
نسبة السرعة |
1:1.44 |
||
|
خلاط نسب الماء الرغوي |
نموذج |
PH64-RS |
|
|
نسبة الخلط |
6% |
||
|
نطاق ضغط العمل |
0.6 ~ 1.4 ميجا باسكال |
||
|
نطاق التدفق |
16 ~ 64 لتر/ثانية |
||
|
فئات السوائل الرغوية المناسبة |
الفئة ب |
||
|
جهاز مراقبة الحريق |
نموذج |
PL8/48 |
|
|
تدفق |
48 لتر/ثانية |
||
|
ضغط التشغيل المقدر |
0.8 ميجا باسكال |
||
|
يتراوح |
ماء |
≥70 مترًا |
|
|
رغوة |
≥60 م |
||
|
دوران الملعب |
- 45 ~ +70° |
||
|
الدوران الأفقي |
0 ~ 360 درجة |
||
|
جهاز إنذار إلكتروني |
جهاز إنذار إلكتروني |
LY CJB-100-C24 / طول 1.2 متر |
|
|
بكرة خرطوم |
بكرة خرطوم |
كهرباء، 50 متراً |
|
|
التكوين القياسي |
جميع الملحقات القياسية: خرطوم إطفاء الحريق، فلتر، وصلة، مفتاح ربط، فوهة مياه، مجموعة أدوات أساسية، دليل باللغة الإنجليزية... |
||

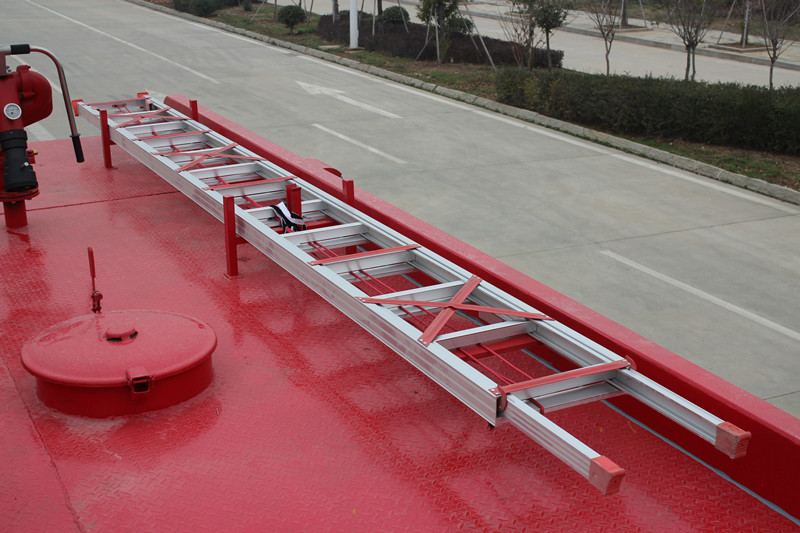

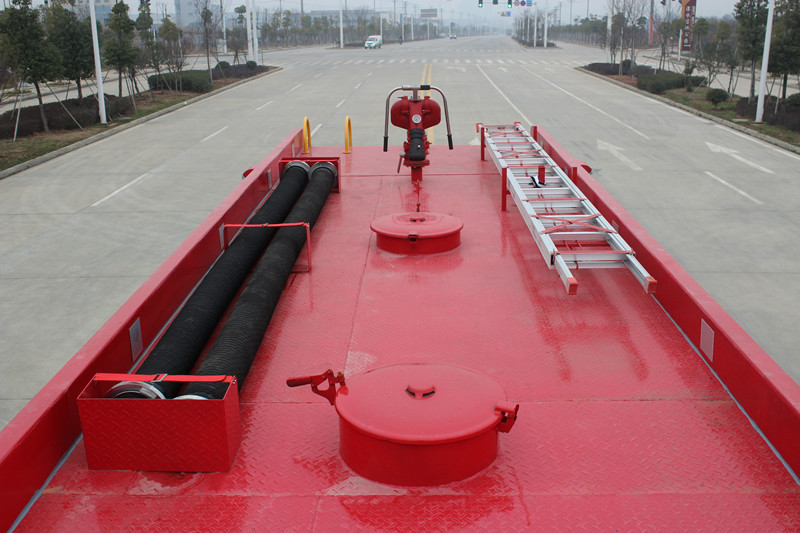

نظام الخزانات: الجزء الأمامي عبارة عن غرفة المعدات، حيث تُخزَّن فيها معدات مكافحة الحرائق المختلفة (مثل خراطيم المياه، وطفايات الحريق، وفؤوس الإطفاء، والمفاتيح، والمطارق، والمعاول، وما إلى ذلك) ليسهل الوصول إليها. في المنتصف، يوجد خزان مياه من الفولاذ الكربوني سعته 9 أمتار مكعبة، وخزان رغوة سعته 3 أمتار مكعبة، وكلاهما مزود بفتحات تفتيش في الأعلى.

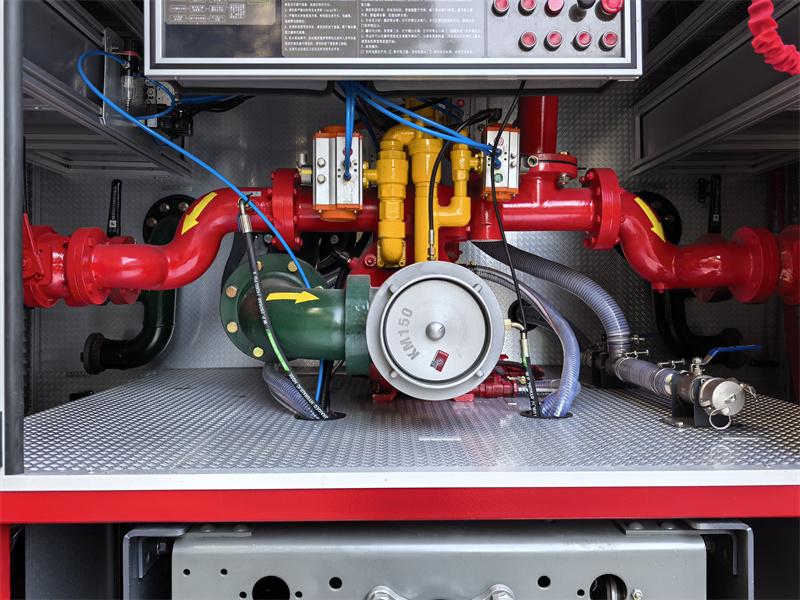

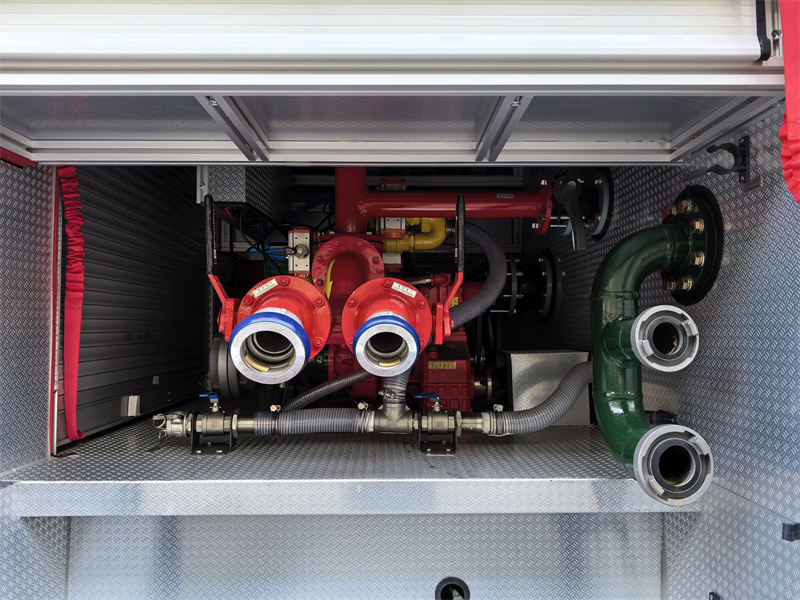

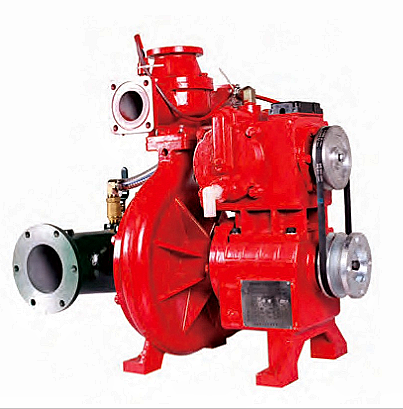

» Ⅲ. نظام مضخة الحريق:
|
مضخة حريق طراز |
ضغط |
أقصى ضغط تشغيل |
تدفق |
السرعة المقدرة |
نسبة السرعة |
أقصى ضغط |
وقت الذروة |
رأس |
|
CB10/60-RS |
1.0 ميجا باسكال |
1.082 ميجا باسكال |
60 لتر/ثانية |
3200 ± 50 دورة في الدقيقة |
1:1.44 |
≥0.65 ميجا باسكال |
≤10 ثوانٍ |
60 متراً |

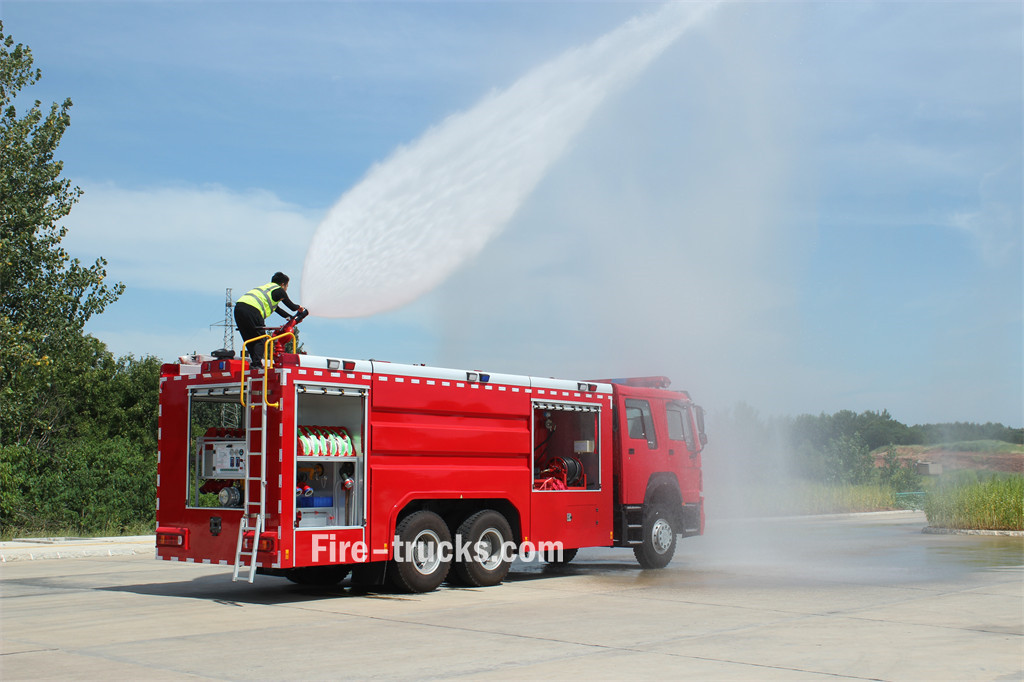

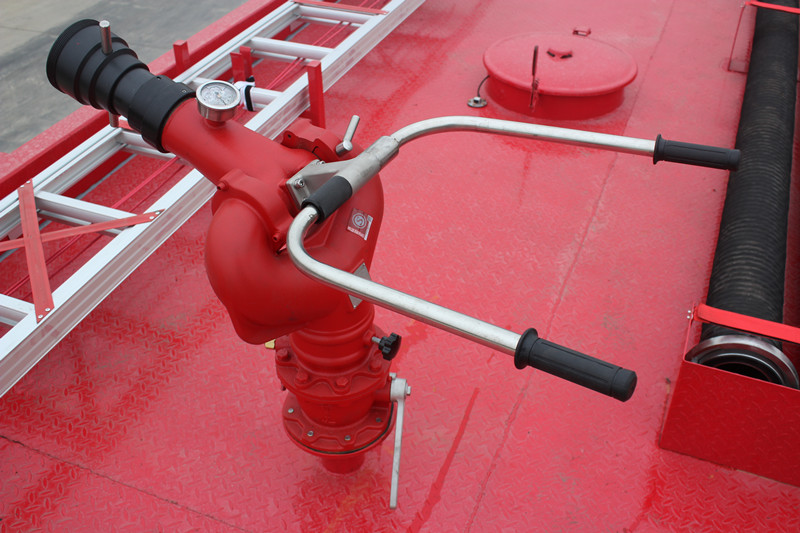

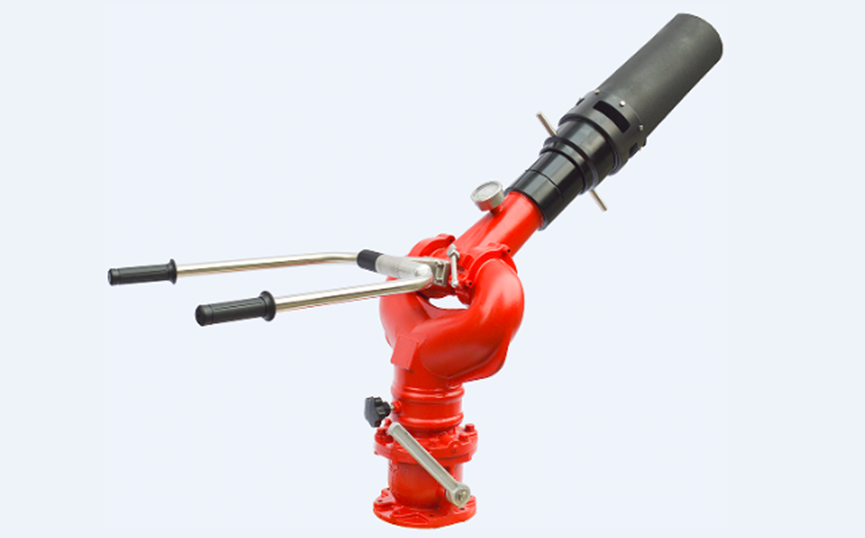

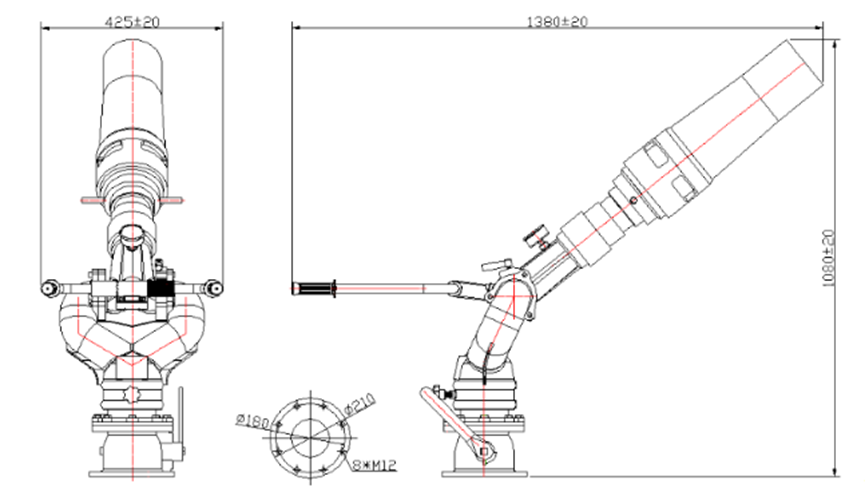

» Ⅲ. نظام مراقبة الحريق:
| نموذج جهاز مراقبة الحريق | تدفق | يتراوح | الضغط المقنن | دوران النغمة | الدوران الأفقي | وزن |
| PL8/48 | 48 لتر/ثانية |
مياه ≥70 مترًا، رغوة ≥60 متر |
0.80 ميجا باسكال |
-45
°
+70
°
|
0-360 ° | 27 كجم |

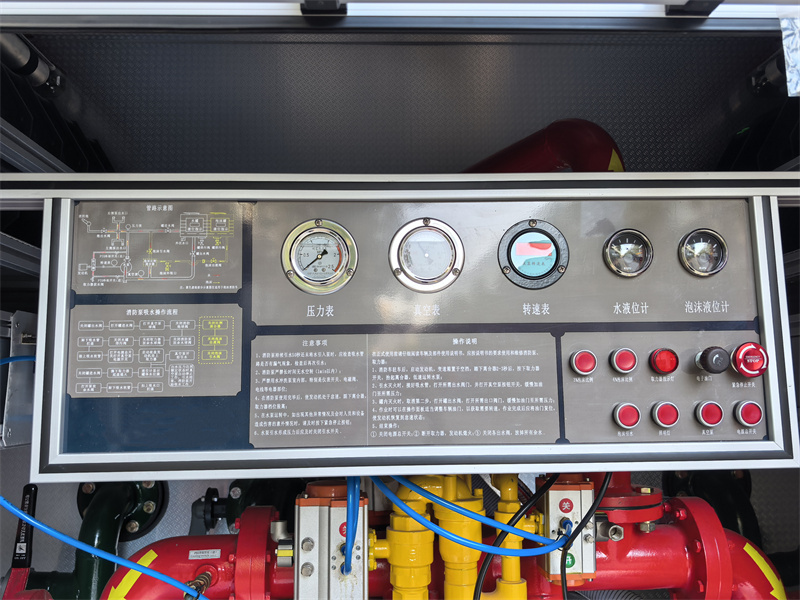

» رابعاً . لوحة التحكم:
لوحة التحكم: يشمل ذلك مخططات الأنابيب، وإجراءات تشغيل شفط مضخة الحريق، والاحتياطات، وتعليمات التشغيل، ومقاييس الضغط، ومقاييس الفراغ، ومقاييس سرعة الدوران، ومقاييس مستوى الماء، ومقاييس مستوى الرغوة، وأزرار نسبة الرغوة 3% ونسبة الرغوة 6%، وأضواء مؤشر مأخذ الطاقة، والخانق الإلكتروني، ومفتاح إيقاف الطوارئ، وزر مياه الشرب الرغوية، والإضاءة، ومضخة الفراغ، ومفتاح الطاقة الرئيسي.
» ٥. التصميم التقني:
1. قسم البحث والتطوير في شركة باور ستار للتصميم:
تصميم قابل للتخصيص بنسبة 100%، يشمل تصميم سعة خزان الماء والرغوة والمسحوق الجاف، وصندوق تخزين أدوات مكافحة الحرائق، بالإضافة إلى إمكانية تخصيص حجم الشاحنة بالكامل. .
» Ⅵ . اختبار ما قبل الشحن:
قبل التسليم شاحنة إطفاء وإنقاذ من الحرائق من طراز HOWO 6X4 بسعة 12000 لتر من الرغوة في مصنعنا لشاحنات الإطفاء، نخضع شاحنات الإطفاء لثلاثين فحصاً دقيقاً، بدءاً من مضخة الحريق، مروراً بمدفع الحريق، وصولاً إلى خرطوم الإطفاء. يستغرق فحص جميع المكونات الرئيسية خمسين ساعة عمل على الأقل.
