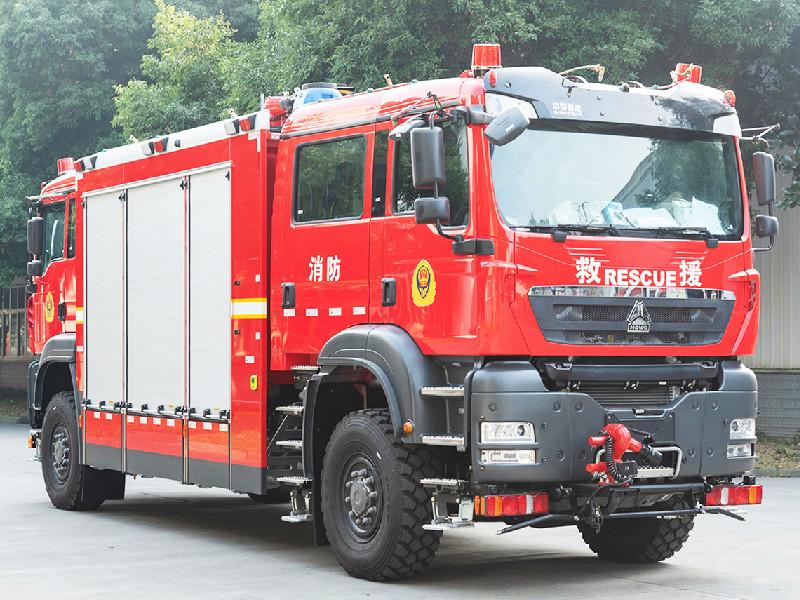

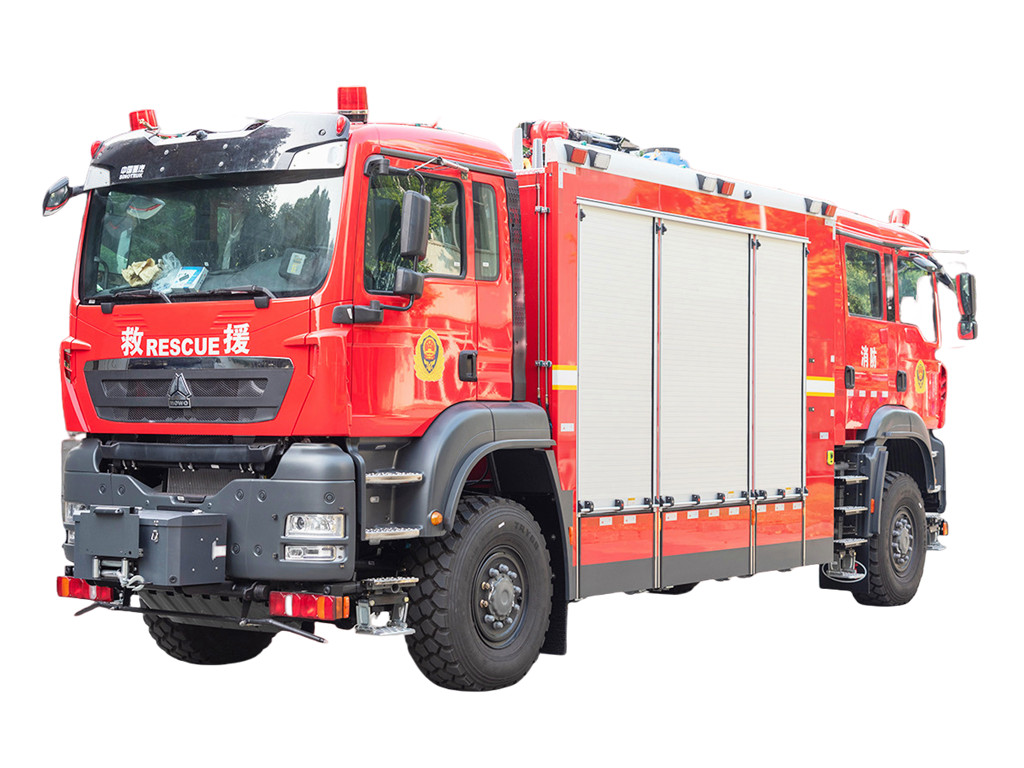

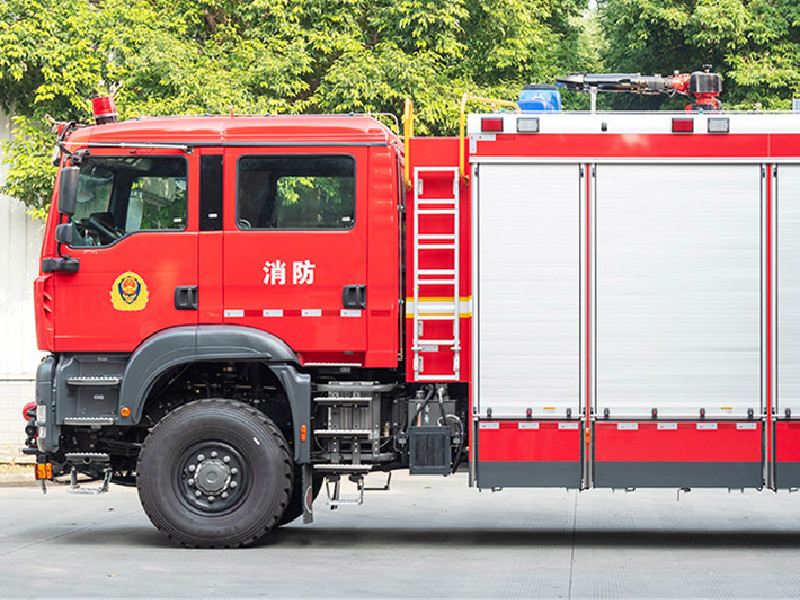

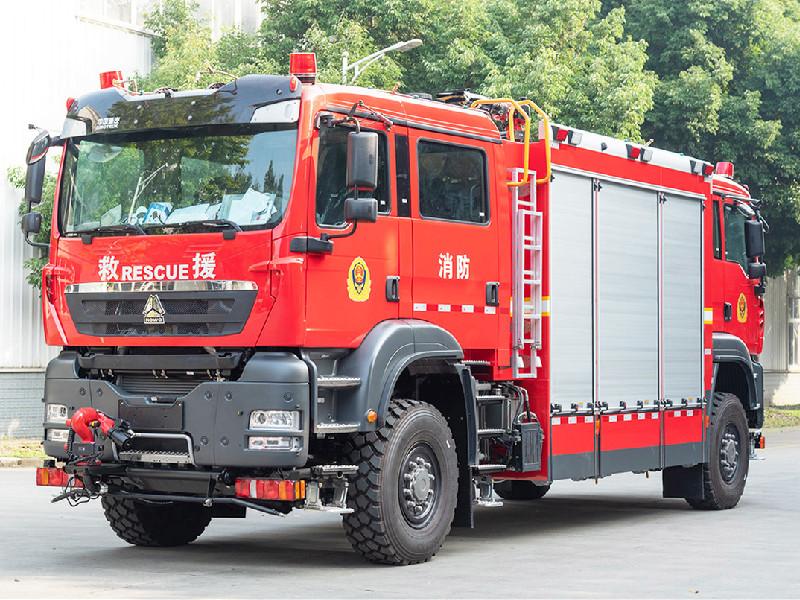

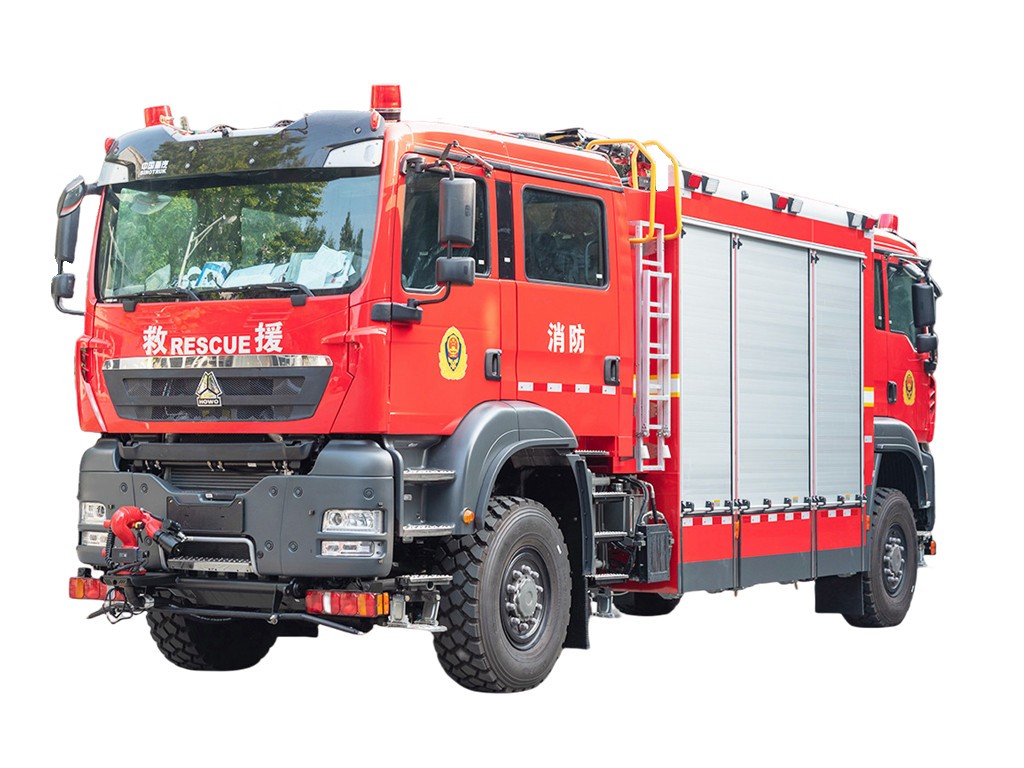

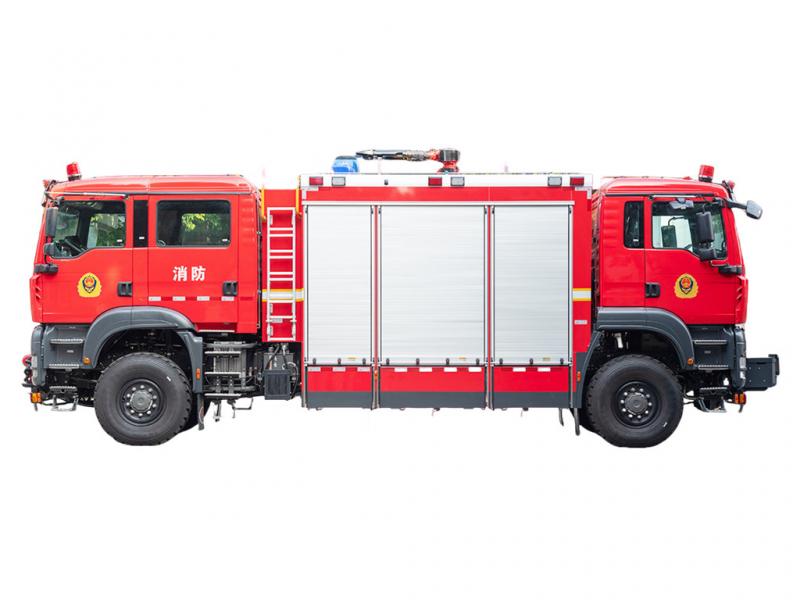

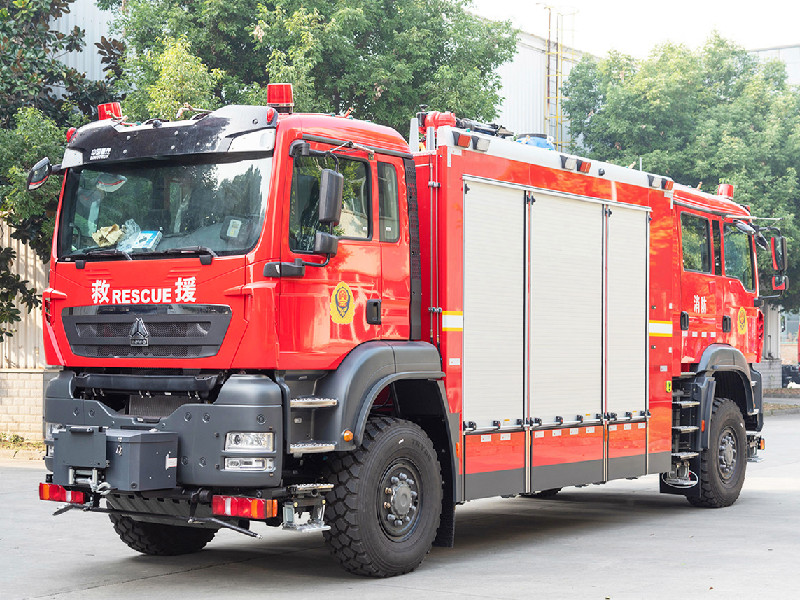

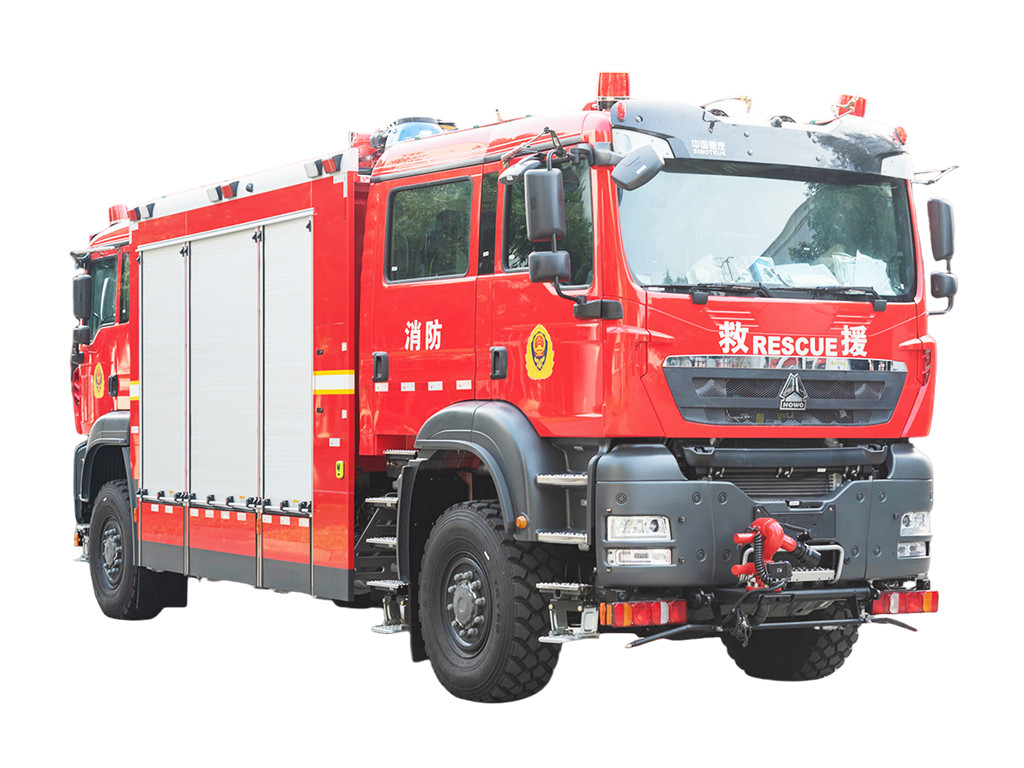

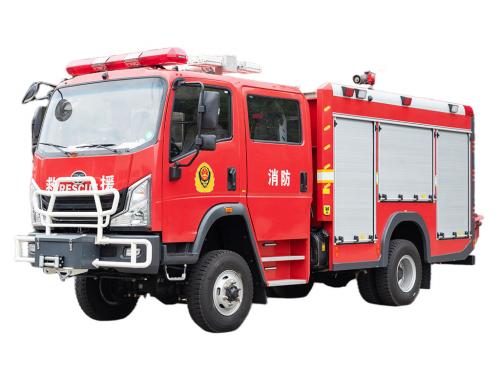

شاحنة إطفاء هاوو 4x4 لجميع التضاريس لإنقاذ الأنفاق

Technical Specification for Howo 4x4 all terrain Tunnel Rescue Fire Truck

Truck

Make/Model Line: SINOTRUK 4X4 LHD
Emission standard: Euro 6
Horsepower: SINOTRUK MC07H.35-60 diesel engine with 350hp
Front /Rear loading: 7T+16T

Tire Size: 12.00R20, with 1 spare tire
Wheelbase: 4,600mm

Cabin

Red color as customized
Mode Double cabin on two sides, one side with double row for 2+4 seats, ont side single row for 2 seats
Totally 8 person allowed, air conditioner, power assist, radio, MP3, etc.

Water tanker

Material: High-quality PP material tanker device, never rust
Capacity: 6,000 Liters

Shape Square Cylindrical
Material: PP
Thickness shell: 5-8 mm

Fire Pump

Make/Model
Origin
Standard
Rated RPM
Output:
Axial Power
Suction Depth
Advantages

CB10/60
China XIONGZHEN
GB standard
3,280±50
Nominal output: 3,600 l/min at 10 bars
102kW
7m
تعتبر مضخة الحريق ومكوناتها متينة للغاية وموثوقة للغاية.
غير حساسة للأوساخ والماء. غير حساسة للصقيع نظرًا لكونها تعمل بالطرد المركزي، يمكن تفريغ مضخة الحريق بسرعة وبشكل كامل.

جهاز مراقبة حرائق السقف:

الماركة/الطراز

PS60

أصل

الصين الغربية

موقع التثبيت

على سطح شاحنة الإطفاء

النطاق الأفقي

0-360 درجة

زاوية الدوران العمودية:

(-)45°-70°

معدل الضغط/التدفق

1.0 ميجا باسكال/معدل التدفق الأقصى: 3280 لتر/متر

يتراوح

الماء ≥ 70 م

نظام الإطفاء

نظام الأنابيب

أ) منافذ شفط المياه: ثُبّت منفذا شفط مياه بقطر 6 بوصات وصمامات يتم التحكم بها يدويًا في نهاية مركبة الإطفاء. ويُوفّر جهاز توصيل مطاطي مرن خاص في موضع الأنابيب المناسب.

ب) منافذ مخرج المياه: يوجد مخرجان للضغط العادي بقياس 2.5 بوصة على جانبي هيكل السيارة، وخط أنابيب لحقن مياه الخزان من المضخة إلى الخزان، والذي تم تركيبه بصمام كروي بقياس 2.5 بوصة، وجهاز مراقبة حريق واحد
ج) منافذ تعبئة المياه: يتم تركيب منفذ تعبئة مياه واحد مزود بصمام تحكم يدوي على الجانبين الأيسر والأيمن من
غرفة المضخة.

د) خط أنابيب تصريف المياه المتبقية: في أدنى موقع يمكن الوصول إليه بسهولة، يمكن لصنبور تصريف المياه المتبقية تصريف المياه المتبقية بسرعة عند الحاجة.

هـ) خط أنابيب مياه التبريد: يتم تجهيز PTO بخط أنابيب مياه تبريد قسري متصل بمدخل المياه و
خط أنابيب مخرج المضخة، مثبت عليه صمام، يمكنه تصريف المياه المتبقية من خلال عملية التفريغ.

نظام تشغيل المضخة:

نظام إقلاع الطاقة (PTO):

طريقة التثبيت:

نوع الساندويتش

تبريد:

تبريد المياه المتداولة

عمود ناقل الحركة:

High-balance precision transmission shaft, using a special middle support connection.

Water outlets, ports, and suction inlets, just for reference

Tank construction:

Sealing plates are both at the front and back sides, the wall plates at both sides of the tank, and vertical and
horizontal oscillation shield plates are equipped with trapezoidal steel, which can increase strength, the water tank undergoes a strict water leakage test and strength reliability test.
Sub-frame:

Structure characteristics:

The tank and sub-frame are connected by an elastic connecting seat with torque reduction performance, which not only increases the flexibility of the connection between the frame and the tank body and prevents the deformation and fracture from the upper structure, but also increases the strength of the storage compartment of upper body and gives the chassis a great performance. Meanwhile, the standardized subframe comes to realize the flexible assembly of the upper body.

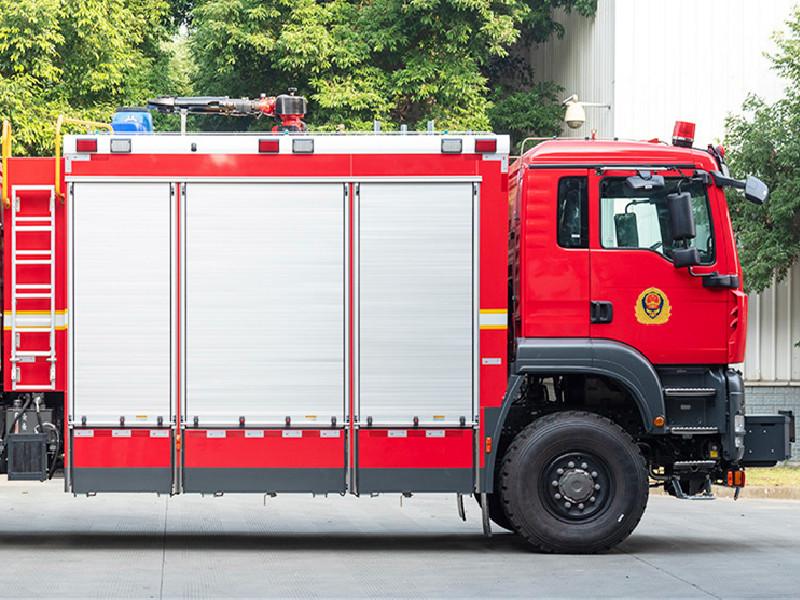

Equipment box and pump room:

Material: The equipment box, pump room, and inner frame are made of high-strength aluminum alloy profiles, and interior trim panels are made of oxide aluminum plates.

Structure: The Framework is the welded structure of all aluminum alloy frames where equipment boxes are in the front and the pump room is at the back. The outer skin is aluminum alloy plate bonding technology.
Interior trim panels and base plates are made of smooth brushed aluminum alloy materials.

Storage compartments for equipment with suitable fixing facilities, with sliding drawers and fixed shelves to safely and easily retain equipment.

المقصورات هي أبواب دوارة ثابتة مصنوعة من سبائك خفيفة الوزن.
تقع حجرة المضخة في الجزء الخلفي من السيارة.

يُغلق بواسطة ستارة ألومنيوم أو صفيحة فولاذية من الخلف. أبواب الستائر الدوارة:
مصاريع سقف من النوع المؤكسد مع شرائط بالإضافة إلى قضبان الرفع.

يتم توفير الإضاءة التلقائية لكل مصراع عند فتح المصراع.

خزائن ذات إضاءة داخلية أوتوماتيكية، للتوضيح فقط

سطح السقف:

سيتم استخدام سطح السقف لتخزين خراطيم الشفط وسلّم التمديد وسيتم تغطيته بلوحة مربعة من الألومنيوم لتسهيل الحركة.

سيتم توفير سلم الوصول إلى السقف المصنوع من سبيكة خفيفة في الجزء الخلفي من مركبة الإطفاء.

سلم الوصول إلى السقف الخلفي

دواسة على الجانبين

الموقع: تحت أبواب الستائر الدوارة

المواد: ملف تعريف سبائك الألومنيوم عالي القوة، مع وظيفة مضادة للانزلاق

هيكل ألواح الدواسة هو هيكل مرسوم بالكامل من صفائح سبائك الألومنيوم. قوتها أعلى من هيكل اللحام الهيكلي. تتحمل ألواح الدواسة أكثر من 150 كجم. سطح الدواسة مضاد للانزلاق.
تصميم مزود بوظيفة قفل زنبركي لمنع لوحة الدواسة من الدوران تلقائيًا أثناء

النظام الكهربائي:

مصباح الإنذار، الموجود أعلى الكابينة، عبارة عن شريط طويل من الأضواء، مزود بنظام تحكم في الإنذار بقوة 100 واط. ثلاثة مصابيح وامضة مثبتة على جانبي الجزء العلوي من شاحنة الإطفاء. مصباحان جانبيان بتقنية LED.
مُجهّزة على جانبي الجزء العلوي من الشاحنة. مصابيح إشارات السلامة مُجهّزة أسفل الشاحنة. مصابيح الرؤية ومصابيح العرض مُجهّزة على كلا الجانبين الأمامي والخلفي. يوجد مصباح بحث LED واحد بجهد 24 فولت و35 واط مُركّب في الجزء الخلفي من سقف الشاحنة. صُمّمت الدوائر الكهربائية بشكل مُستقل.

لوحة التحكم في مكافحة الحرائق:

الموقع في حجرة المضخة الخلفية
بناء:

وفقًا لتكوين السيارة، يمكن اختيار أنواع مختلفة من وحدات التحكم، وجميع أنظمة مكافحة الحرائق
يتم التحكم في المكونات كهربائيًا باستخدام التحكم الذكي PLC؛ جميع الأزرار والمفاتيح والمؤشرات الموجودة على
لوحة التحكم مُعلَّمة باللغة الإنجليزية. يُوضَّح تصميم خط الأنابيب وتعليمات التشغيل المختصرة في
تتميز اللوحة بتصميم مقاوم للماء والغبار، ودرجة الحماية تصل إلى IP56.

الحزمة الكهربائية:

١) الإضاءة: نظام الإضاءة للجزء الداخلي من المقصورة من إنتاج الشركة المصنعة الأصلية للهيكل. المضخة
يتم إضاءة حجرات التخزين والخزائن للعمل ليلاً ويتم تشغيلها تلقائيًا عند تشغيل الأسطوانة
2) أضواء التحذير:

شريط طويل من الأضواء على سقف كابينة السائق

سيتم تثبيت نظام صوتي متكامل مع أدوات التحكم في المقصورة.
3) لوحات التحكم:

تتواجد عناصر التحكم/الأضواء التالية داخل المقصورة، بالقرب من مقعد السائق أو مقعد السائق المساعد.
ضوء تحذير "الوميض".

تلوين

طلاء أحمر: الكابينة، صندوق المعدات، غرفة المضخة (باستثناء الغالق)
سيتم طلاء المصد الأمامي باللون الأبيض أو الأحمر.

(يمكن أيضًا تخصيص لون مركبة الإطفاء بأكملها.)

تحتوي جميع مفاتيح التشغيل على لوحة اسمية وعلامات الاحتياطات.

أداء مركبات الإطفاء يتوافق مع المعايير الدولية.
جميع الأدوات والضوابط مختومة أو محفورة باللغة الإنجليزية

تم تصميم الأقواس أو الأدراج الموجودة في صندوق المعدات وفقًا لمبدأ بيئة العمل،
الحصول على المعدات بسهولة أكبر.

التوثيق:

سنقدم لك مجموعة كاملة وشاملة من الوثائق باللغة الإنجليزية:
دليل كامل لتشغيل وصيانة مركبات الإطفاء.
دليل تشغيل وصيانة الهيكل

دليل قطع الغيار لمركبات الإطفاء ومضخات الإطفاء وجميع المعدات المتصلة بها.
