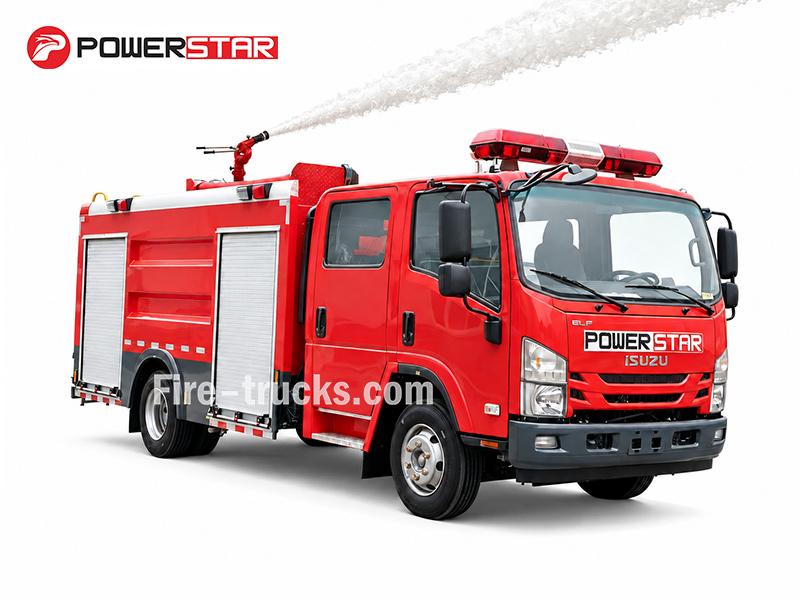

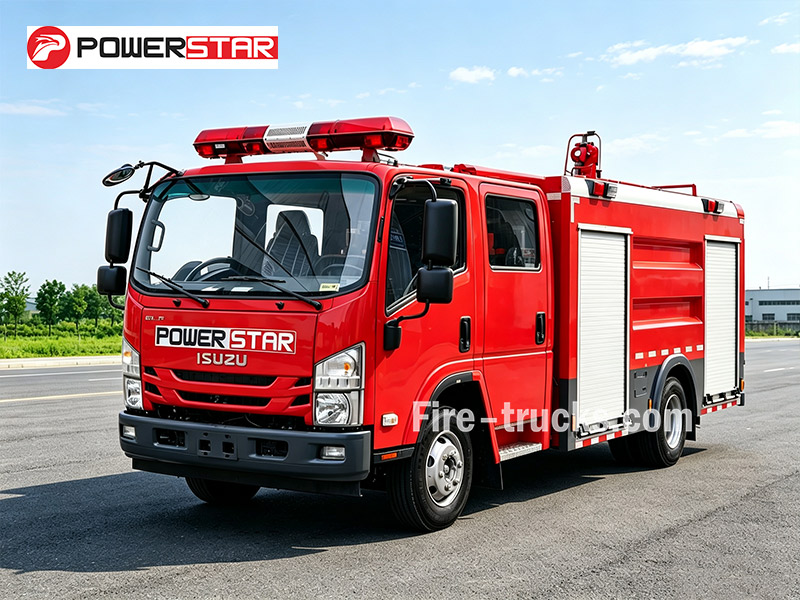

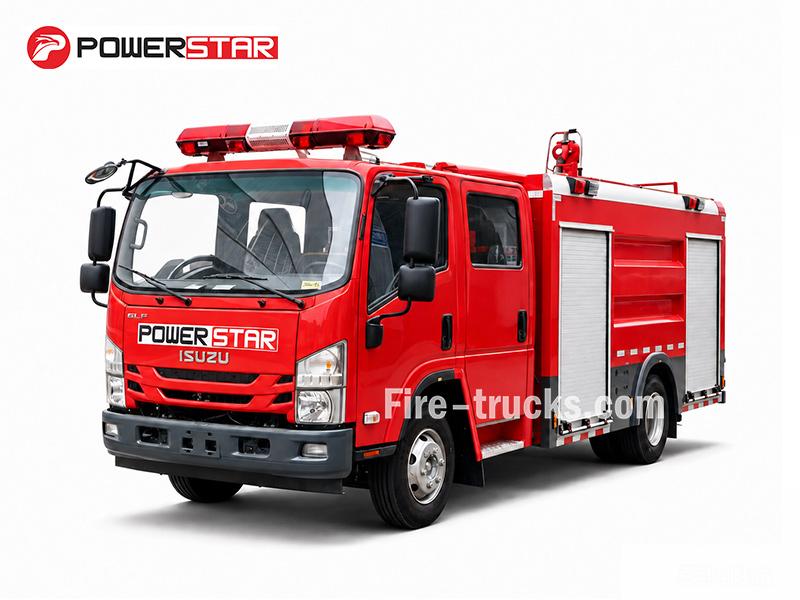

تُدار شاحنة الإطفاء الحضرية المدمجة ISUZU ذات الدفع 4×2 بمحرك ديزل 4HK1-TCG61 بقوة 189 حصانًا، مع هيكل 4×2 رشيق مصمم لشوارع المدن والأزقة الضيقة. تتسع لإجمالي 5,000 لتر—4,000 لتر من الماء و1,000 لتر من الرغوة. تضخ مضخة CB10/40-XZ مقدار 40 لترًا/ثانية عند ضغط 1.0 ميغاباسكال، بينما يصل مدفع السقف PL8/32 إلى 60 مترًا بالماء و48 مترًا بالرغوة، مما يجعله مثاليًا للاستجابة السريعة في المناطق المبنية. تشمل المعدات القياسية الخراطيم، وخط الشفط، والوصلات، ومسدس الرغوة، ومجموعة الأدوات الأساسية.
هيكل شاحنة:
ISUZU 4×2قدرة العمل:
4000L water + 1000L foam (5000L total)قوة المحرك:
189 HP (139 kW) / 4HK1-TCG61مضخة الإطفاء:
CB10/40-XZتدفق المضخة:
40 L/sضغط العمل:
1.0 MPaجهاز مراقبة الحريق:
PL8/32مراقبة التدفق:
32 L/sنطاق الشاشة:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowشاحنة الإطفاء الحضرية ISUZU 4×2 هذه مبنية حول محرك ديزل 4HK1-TCG61 بقدرة 189 حصان وهيكل مدمج 4×2 يتنقل بسهولة عبر شوارع المدينة الضيقة والممرات الضيقة. تحمل مركبة إنقاذ وإطفاء المدن المدمجة ISUZU هذه إجمالي 5,000 لتر—4,000 لتر ماء و1,000 لتر رغوة. تضخ مضخة CB10/40-XZ مقدار 40 لتر/ث عند ضغط 1.0 ميجا باسكال، كما تقذف المراقبة PL8/32 المثبتة على السقف الماء حتى 60م والرغوة حتى 48م. هذا أناSUZU شاحنة إطفاء حضرية للتدخل السريع 4x2تأتي بمعدات قياسية: خراطيم، وخط شفط، ووصلات، ومدفع رغوة، وحقيبة أدوات. تجعل الأبعاد المدمجة والتحكم الرشيق منها خيارًا قويًا للاستجابة لحرائق المدن، وتغطية المباني الشاهقة، والتدخل الصناعي السريع حيث لا يمكن للشاحنات الأكبر حجمًا الوصول.

|
قدرة العمل |
طراز المحرك |
قاعدة العجلات |
الهيكل العلوي |
|
4000 لتر ماء + 1000 لتر رغوة |
189 حصان / 4HK1-TCG61 |
3815 مم |
★ خزان من الفولاذ الكربوني، سعة 5000 لتر ★★ مضخة إطفاء CB10/40-XZ، تدفق 40 لتر/ث عند ضغط 1.0 ميجا باسكال ★★ مراقبة سقفية PL8/32، تدفق 32 لتر/ث؛ الماء ≥60 م، الرغوة ≥48 م ★ جهاز مزج الرغوة PH64، نسبة خلط 3%-6%، أقصى تدفق 64 لتر/ث |
»Ⅰ.الميزات الرئيسية:
❶ يوفر محرك الديزل 4HK1-TCG61 بقدرة 189 حصان طاقة كافية للاستجابة الحضرية، مع الحفاظ على تشغيل مستقر للمضخة طوال عمليات الانتشار في موقع الحريق.
❷ تجهز شاحنة الإطفاء الحضرية ISUZU 4×2 بخزان ماء سعة 4000 لتر وخزان رغوة سعة 1000 لتر، مقترنين بمضخة CB10/40-XZ مصنفة عند 40 لتر/ث و1.0 ميجا باسكال للهجوم الأولي السريع على الحرائق.
❸ توفر المراقبة PL8/32 مدى ماء يصل إلى 60م ومدى رغوة يصل إلى 48م، مما يسمح للفرق بمكافحة الحرائق من مسافة آمنة بينما يحافظ هيكل 4×2 على الثبات في الطرق الحضرية المعبدة.
❹ مع قاعدة عجلات 3815 مم وإطارات 235/75R17.5، تتنقل مركبة الإطفاء المدمجة 4×2 هذه عبر شوارع المدينة الضيقة والمنعطفات الحادة والمناطق الحضرية المحصورة التي لا تستطيع شاحنات الإطفاء التقليدية الوصول إليها.
❺ تشمل المعدات القياسية الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة الأدوات، وهي جاهزة للنشر الفوري. تجعل أبعادها المدمجة وهيكلها الرشيق 4×2 منها حلاً عمليًا لأقسام الإطفاء البلدية، وتغطية المباني الشاهقة، والمواقع الصناعية ذات الوصول المحدود.
»Ⅱ.معلمات المنتج:
| شاحنة إطفاء حضرية مدمجة للتدخل السريع ISUZU 4x2 | |||
| عام | قدرة العمل | 4000 لتر ماء + 1000 لتر رغوة | |
| هيكل الشاحنة | ISUZU 4x2 | ||
| قوة المحرك | 189 حصان / 4HK1-TCG61 | ||
| مضخة إطفاء | CB10/40-XZ | ||
| مدفع إطفاء | PL8/32 | ||
| جهاز مزج الرغوة | PH64 | ||
| السرعة القصوى | 95 كم/ساعة | ||

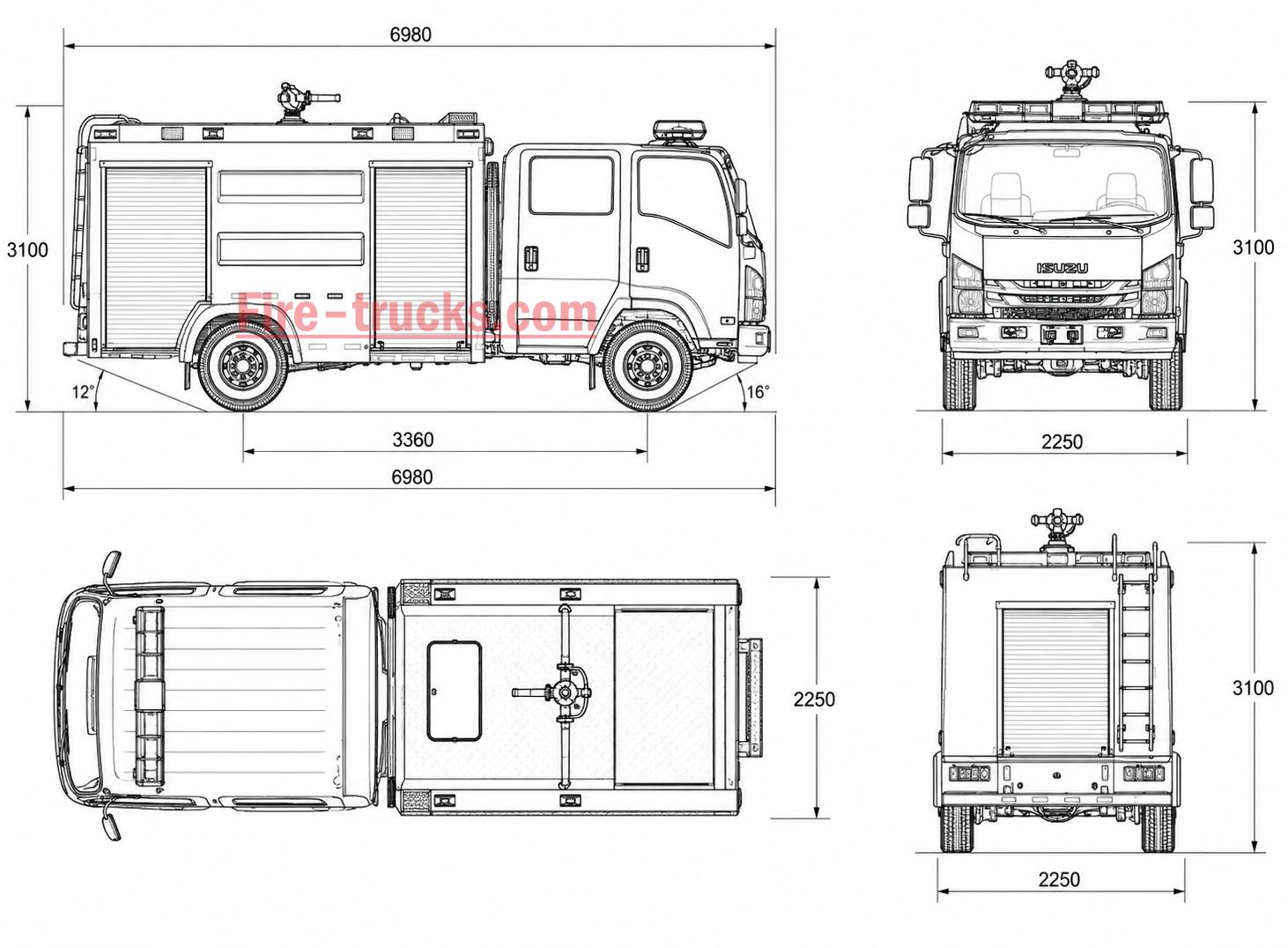

| الأبعاد الكلية الطول*العرض*الارتفاع | 6980*2250*3100 مم | ||
| الوزن الإجمالي للمركبة | 10550 كجم | ||
| الوزن الفارغ | 5850 كجم | ||
| المحرك | طراز المحرك | 4HK1-TCG61 | |
| نوع الوقود | ديزل | ||
| القوة | 189 حصان(139 كيلوواط) | ||
| معيار الانبعاثات | Euro 6 | ||
| سعة المحرك | 5193 مل | ||
| نوع المحرك | محرك ديزل بأربع أسطوانات على خط واحد، تبريد بالماء، مزود بشاحن توربيني، مع تبريد بيني | ||
| الشاسيه | نوع الدفع | 4x2 | |
| قاعدة العجلات | 3815 مم | ||
| الإطار | 235/75R17.5 16PR | ||
| عدد الإطارات | 6 إطارات وإطار احتياطي واحد | ||
| المقصورة | مقصورة مزدوجة، مع مكيف هواء، نوافذ إلكترونية، USB | ||
| مضخة إطفاء | الطراز | CB10/40 | |
| التدفق | 40 لتر/ثانية | ||
| الضغط | 1 ميجا باسكال | ||
| أقصى ضغط تشغيل | 1.251 ميجا باسكال | ||
| أقصى ضغط دخول مسموح به | 0.4 ميجا باسكال | ||
| أقصى ارتفاع شفط | 7 م | ||
| السرعة المقدرة | 3135±50 دورة/دقيقة | ||
| نسبة السرعة | 1:1.4 | ||
| وقت تحويل المياه | ≤50 ثانية | ||
| مدفع إطفاء | الطراز | PL8/32 | |
| التدفق | 32 لتر/ثانية | ||
| ضغط التشغيل المقدر | 0.8 ميجا باسكال | ||
| أقصى ضغط تشغيل | 1 ميجا باسكال | ||
| المدى | الماء | ≥60 م | |
| الرغوة | ≥48 م | ||
| دوران الميل | - 15~+70° | ||
| الدوران الأفقي | 0~360° | ||
| التكوين القياسي | جميع الملحقات القياسية: خرطوم إطفاء، فلتر، وصلة، مفتاح ربط، مسدس ماء/رغوة، مجموعة أدوات أساسية، دليل باللغة الإنجليزية…… | ||


1. الهيكل ومجموعة نقل الحركة
♦ الهيكل: إطار شاحنة ISUZU 4×2، قاعدة عجلات 3815 مم، مصمم للمناورة في شوارع المدينة والثبات على الطرق المعبدة
♦ المحرك: محرك ديزل توربيني 4HK1-TCG61، بقوة 189 حصانًا (139 كيلوواط)، قدرة موثوقة للاستجابة الحضرية وتشغيل المضخة المستمر
♦ناقل الحركة: ناقل حركة يدوي، تشغيل مباشر للقيادة داخل المدينة والإرسال في حالات الطوارئ

2. نظام إخماد الحرائق
♦ الخزان: 4000 لتر ماء + 1000 لتر رغوة (5000 لتر إجماليًا)، فولاذ كربوني، مزود بحواجز لتحقيق ثبات أثناء التعامل على طرق المدينة
♦ المضخة: CB10/40-XZ، 40 لتر/ثانية عند 1.0 ميجا باسكال، يعمل بواسطة PTO، ارتفاع شفط 7م، زمن تحضير ≤50 ثانية
♦ مراقب: JBQ 5.5/10، 10 لتر/ثانية عند 0.55 ميجا باسكال، يعمل بواسطة PTO، ارتفاع شفط 7م، تحضير سريع للاستخدام الفوري

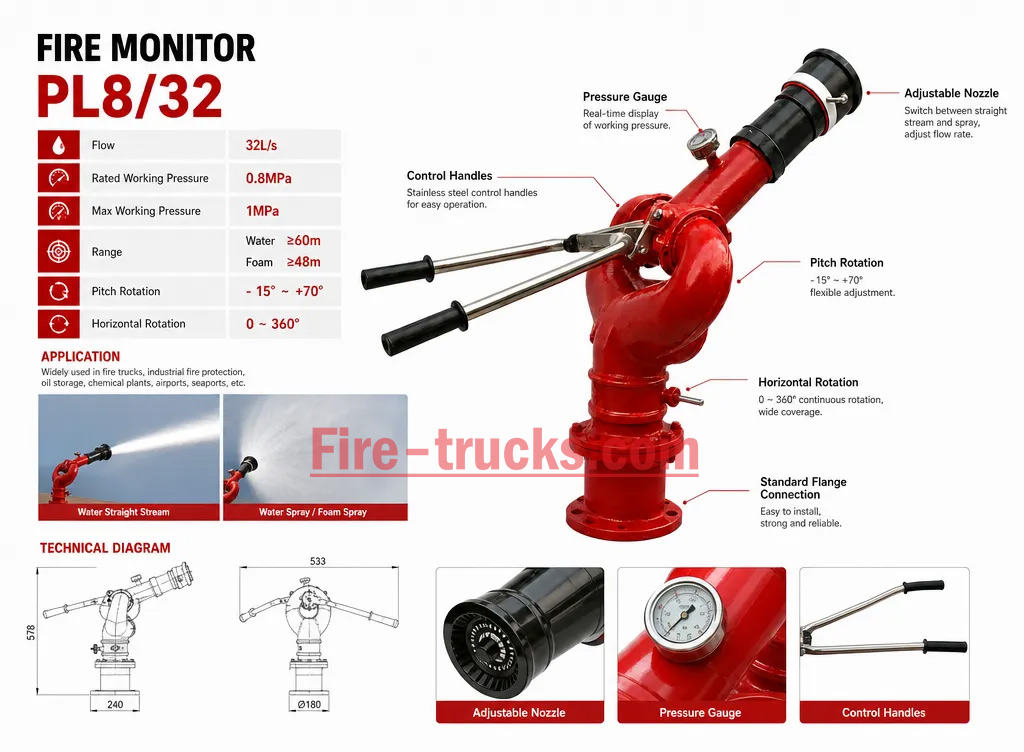

♦ حريق مراقب: PL8/32، تدفق 32 لتر/ثانية، مدى الماء ≥60م، مدى الرغوة ≥48م، دوران أفقي 360°، ميل من -15° إلى +70°

» Ⅳ .مبدأ عمل شاحنة إطفاء الحرائق بالرغوة :
• سحب المياه
مجهزة بمنفذ شفط DN50 لسحب المياه من المصادر المفتوحة مثل البرك أو الجداول أو صنابير الإطفاء عندما لا تكون إمدادات المياه البلدية متاحة.
• وصلة التعبئة
يسمح مدخل المياه الخارجي بالاتصال بصنبور إطفاء قياسي أو مضخة مساعدة لإعادة تعبئة الخزان بسرعة في البيئات الحضرية.
• منافذ التصريف
تدعم مخارج DN65 على جانبي المركبة توصيل عدة خراطيم، مما يتيح التكيف مع متطلبات الضغط والتدفق المختلفة لتحقيق إخماد فعال للحرائق.
• دائرة الرغوة
يدير نظام خلط الرغوة المستقل ذو الحلقة المغلقة شفط المادة المركزة والخلط والتصريف تلقائيًا. يقوم بالتبديل بين وضعي الماء والرغوة مع الحفاظ على نسبة خلط ثابتة لحرائق الفئة B.
» Ⅴنظام مضخة الحريق. :
مضخة الحريق:

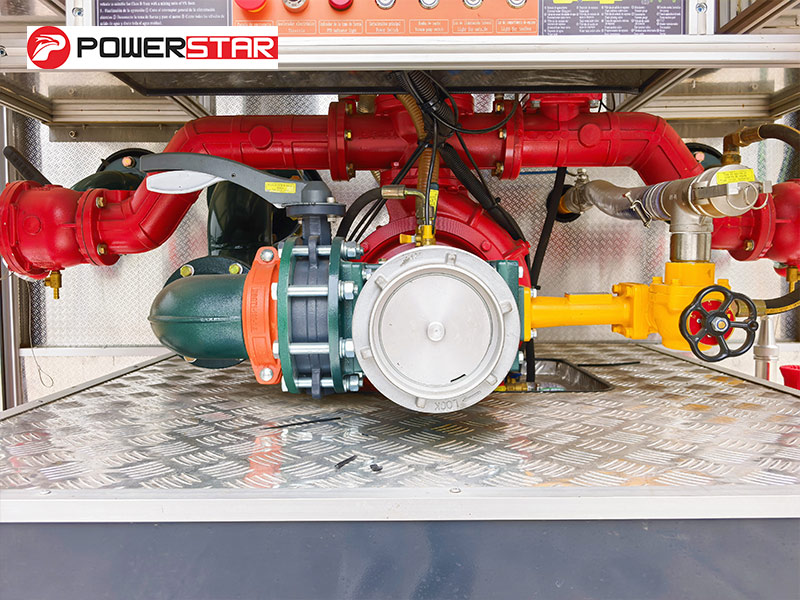

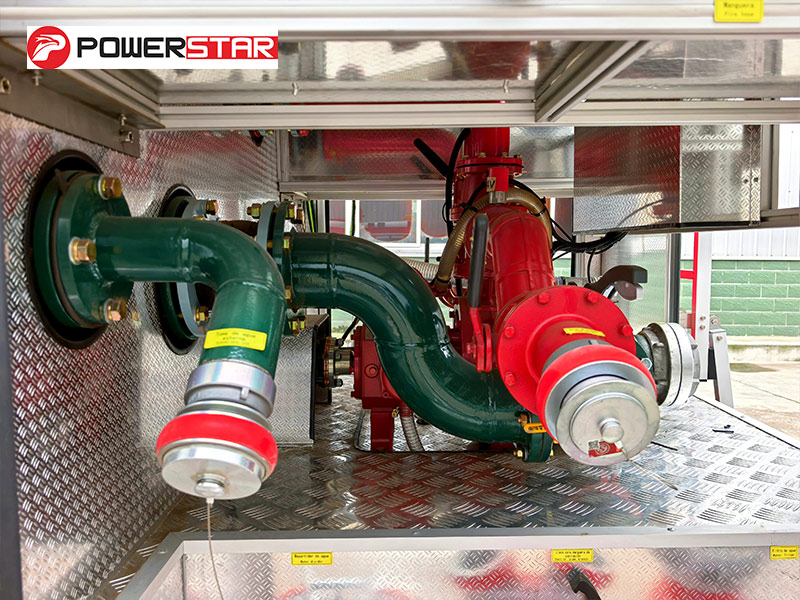

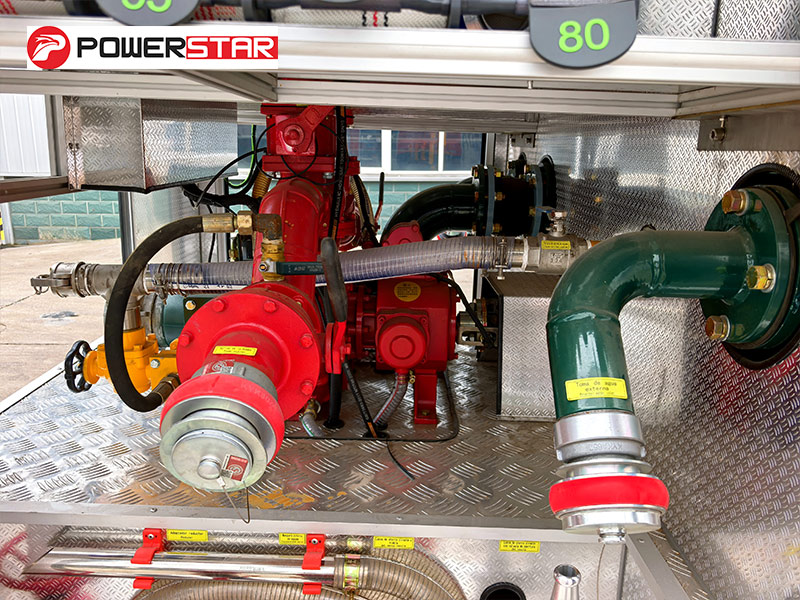

تم تركيب مضخة حريق CB10/40 بتدفق مقدر يبلغ 40 لتر/ثانية عند ضغط 1.0 ميجا باسكال في غرفة المضخة الخلفية. صُممت هذه المضخة لتوفير أداء موثوق، حيث توفر ضغط مياه ثابتًا لضمان قدرة خراطيم الحريق ومدافع الرش على توصيل المياه أو الرغوة بفعالية لمسافات طويلة لمكافحة الحرائق.

|
طراز مضخة الحريق |
التدفق |
الضغط |
أقصى ضغط تشغيل |
أقصى ضغط دخول مسموح به |
|
CB10/40 |
40 لتر/ثانية |
1.0 ميجا باسكال |
1.251 ميجا باسكال |
0.4 ميجا باسكال |

» Ⅵ.معدات مكافحة الحريق :

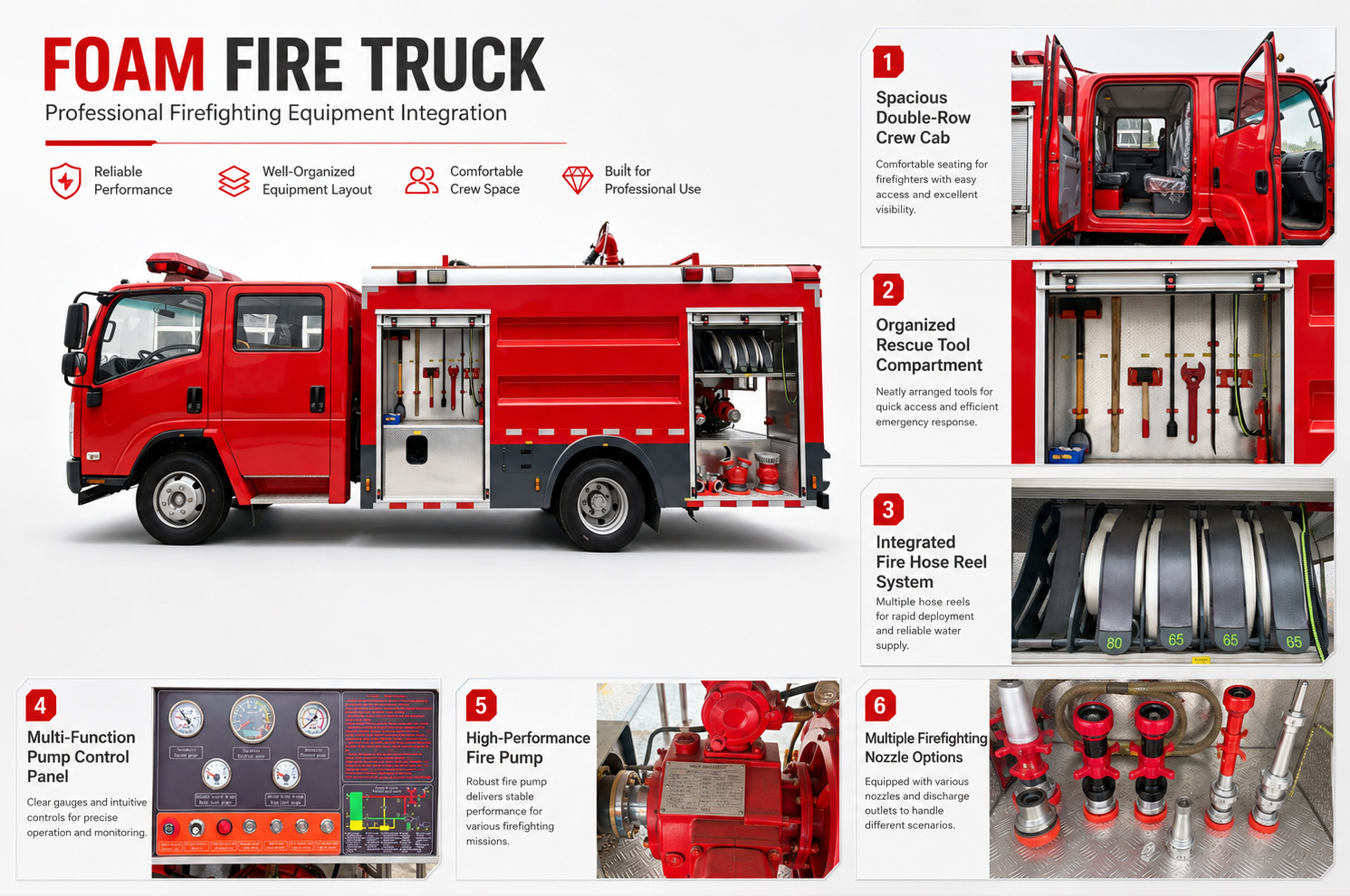

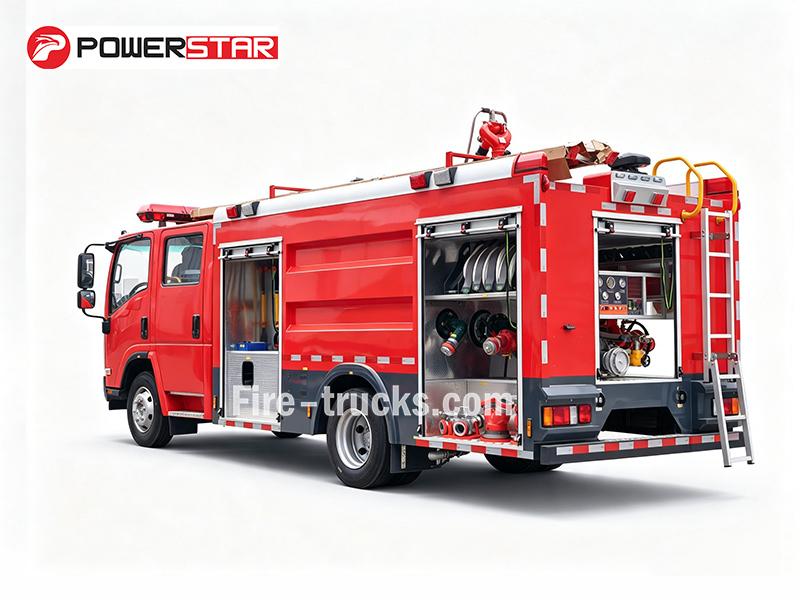

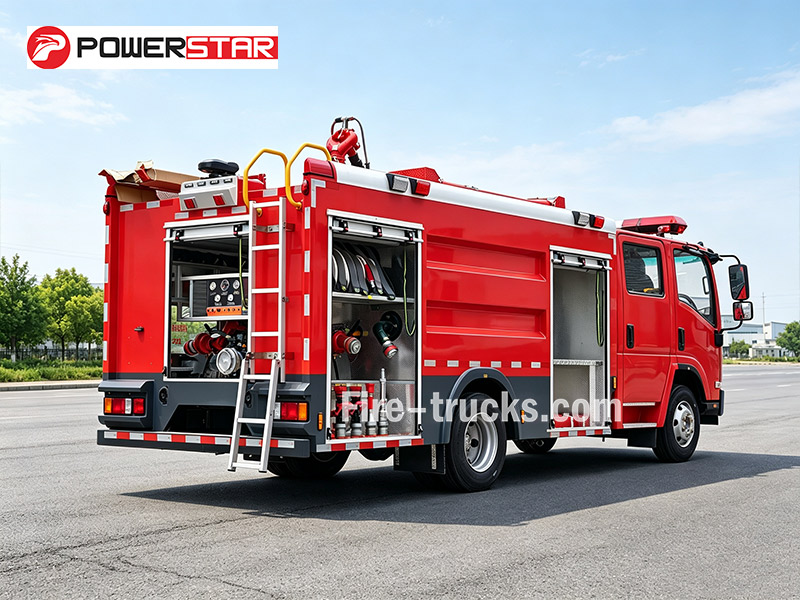

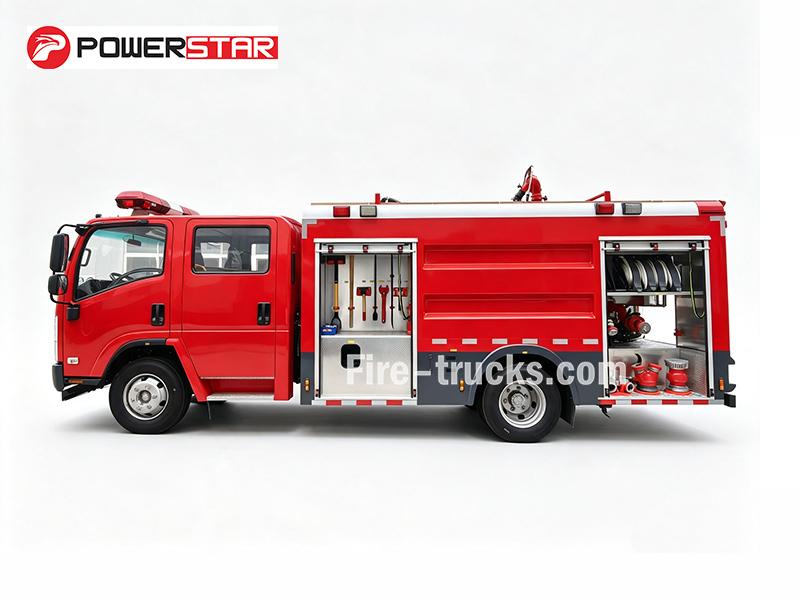

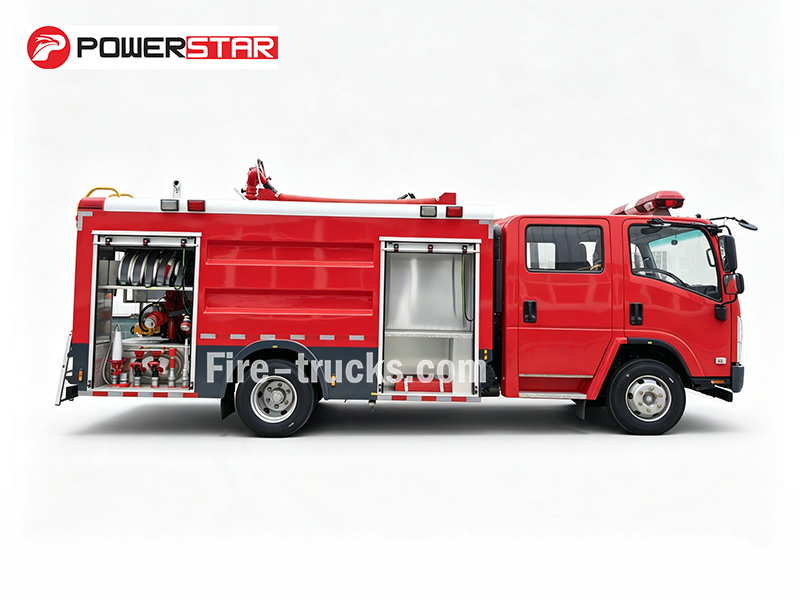

• حجرة المعدات

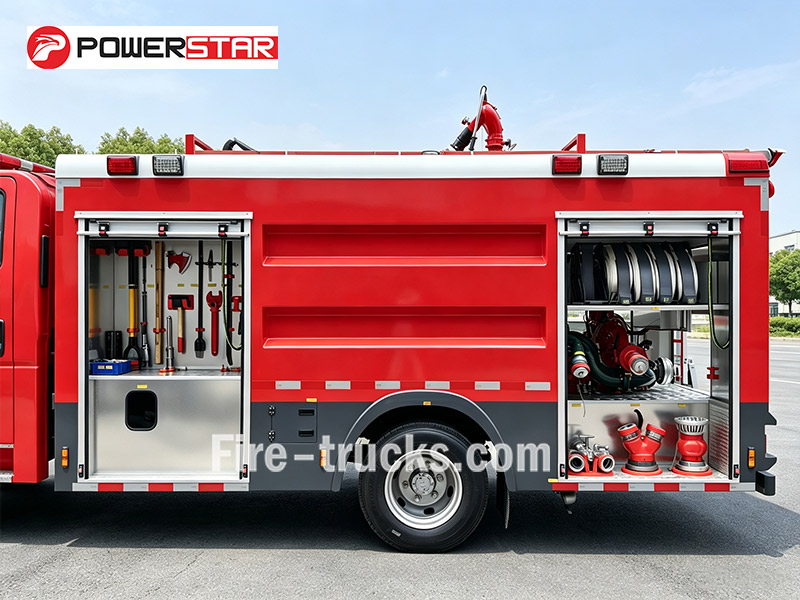

تم ترتيب حجرات التخزين على جانبي المركبة، ومزودة برفوف قابلة للضبط وصوانٍ قابلة للسحب. تثبت الرفوف خراطيم الحريق وخطوط الشفط ومدافع الرغوة في مكانها، بينما توفر الصواني وصولًا سريعًا إلى الأدوات اليدوية مثل المفاتيح والفؤوس وقضبان الرفع، مما يقلل وقت الاستجابة أثناء مكالمات الطوارئ.

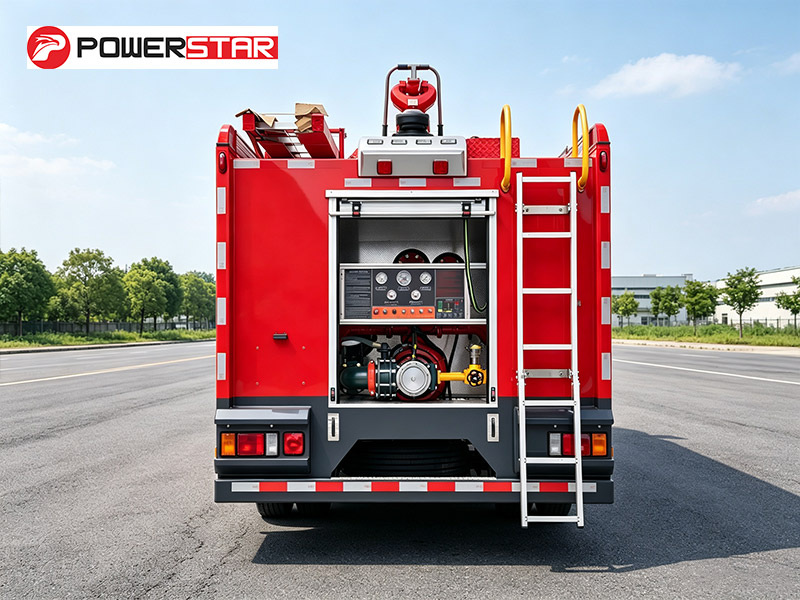

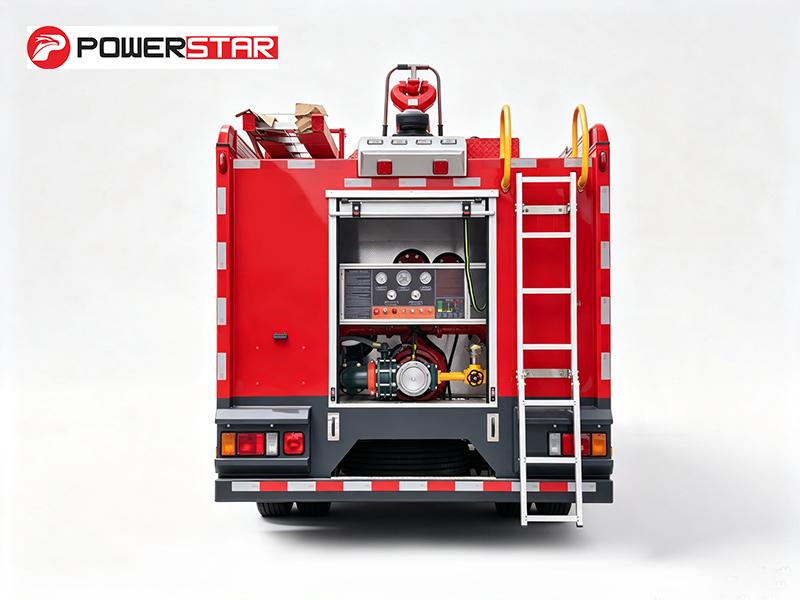

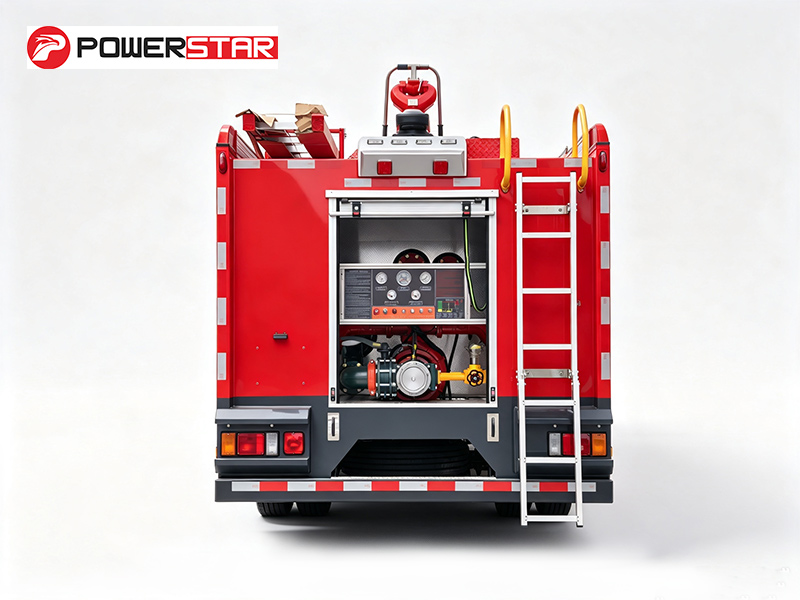

•غرفة المضخة: مجهزة بمضخة حريق CB10/40-XZ، ولوحة تحكم، ومقياس ضغط، ومقياس تفريغ، وإضاءة للحجرة. تشمل الملحقات خراطيم الحريق، وخطوط الشفط، والمجمعات، والمصافي، وفوهات الحريق، ومدافع الرغوة، ومفاتيح خراطيم الشفط، والوصلات.

تأتي شاحنة إطفاء ISUZU الحضرية ذات الدفع 4×2 مزودة بمضخة CB10/40-XZ مثبتة في الخلف ومدفع PL8/32 مركب على سقف المقصورة. تبلغ السعة الإجمالية للسوائل 5,000 لتر—4,000 لتر ماء و1,000 لتر رغوة. تعتمد المركبة على هيكل مدمج 4×2 وتعمل بمحرك ديزل 4HK1-TCG61 بقوة 189 حصانًا. يشمل التسليم القياسي الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، ومجموعة أدوات أساسية. المواصفات الكاملة مدرجة أدناه:

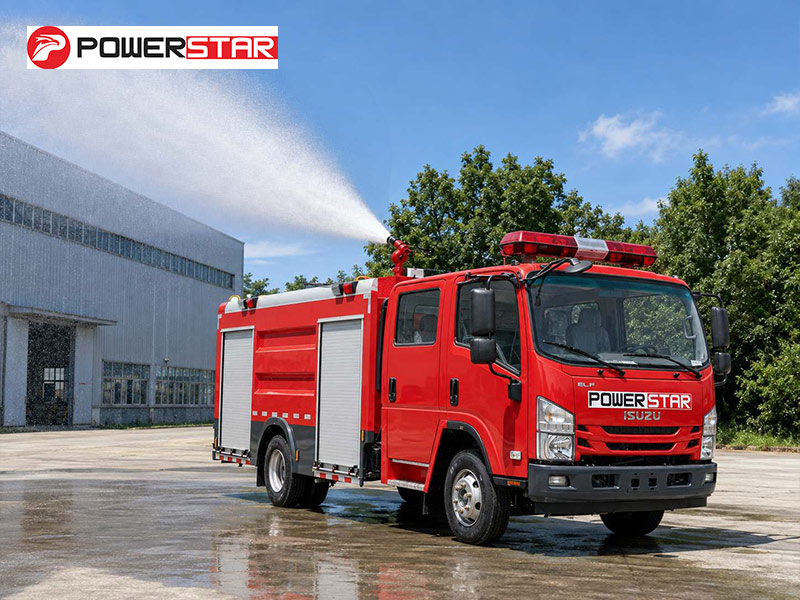

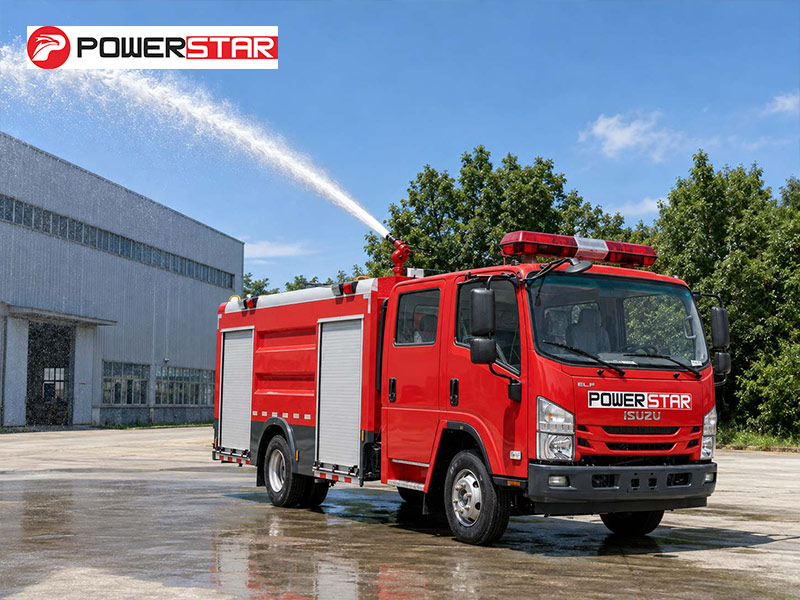

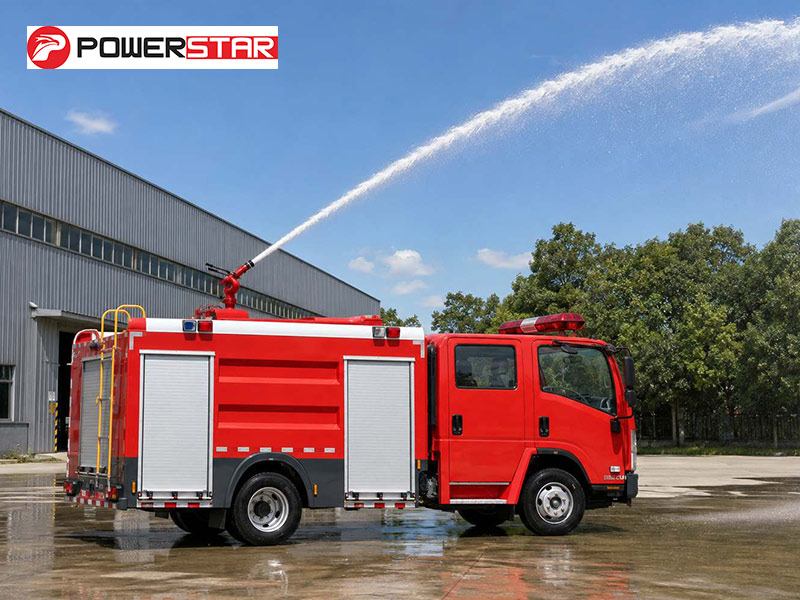

» Ⅶ.اختبار أداء مدفع الحريق :

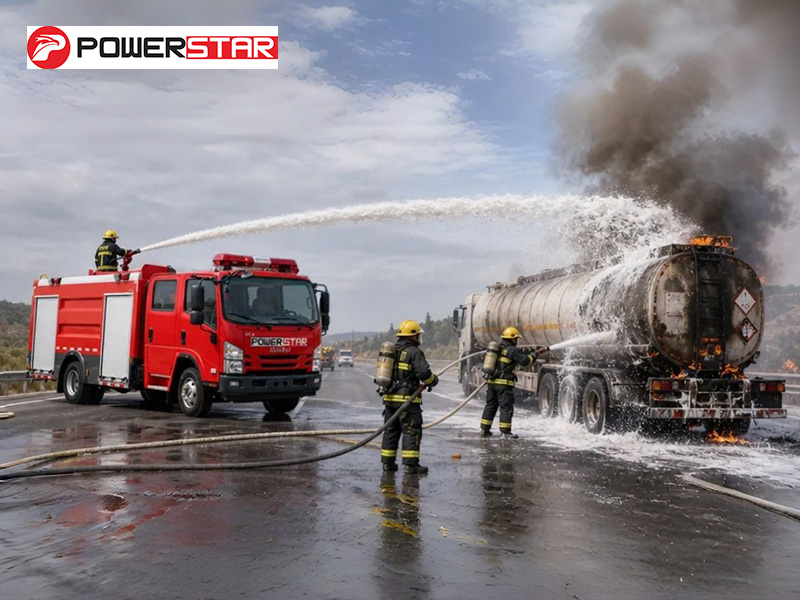

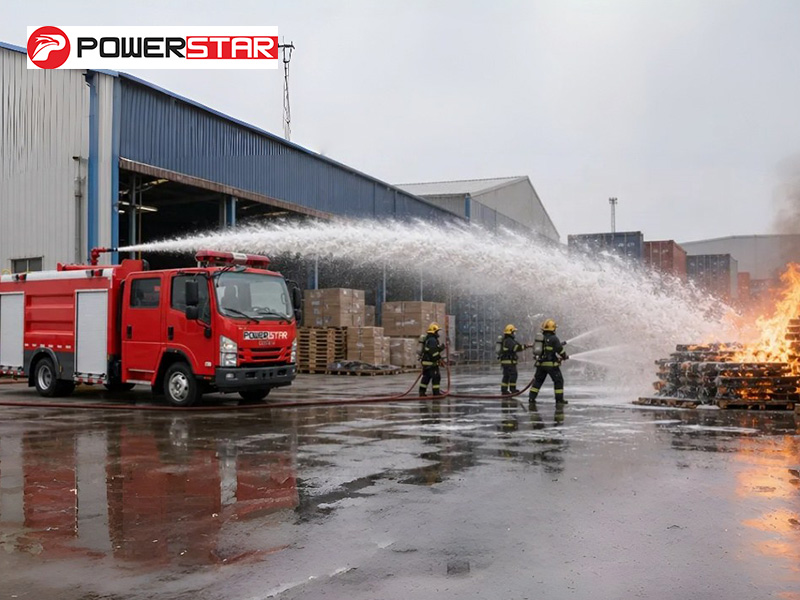

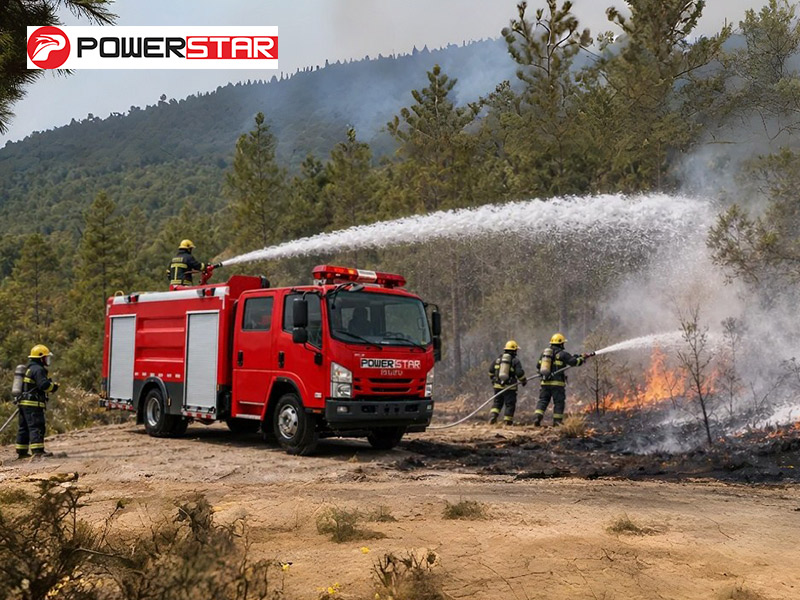

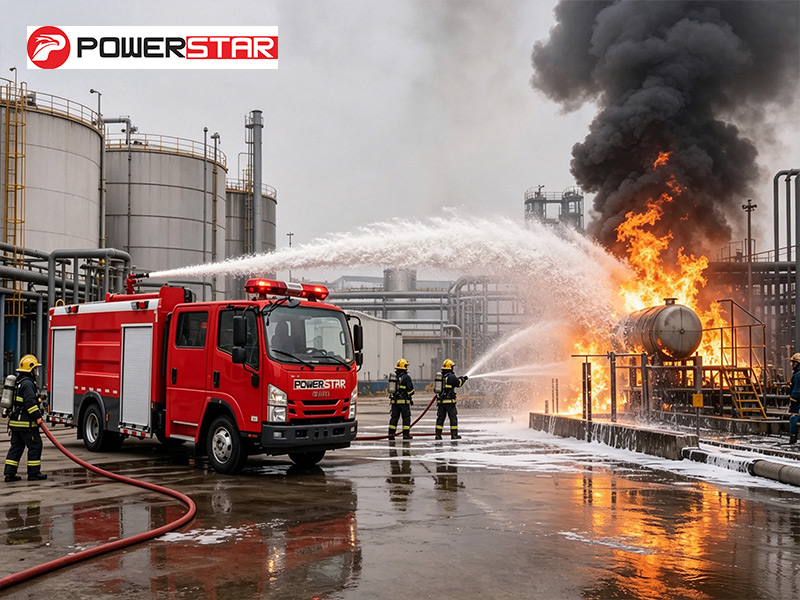

» Ⅷ.سيناريوهات التطبيق :
