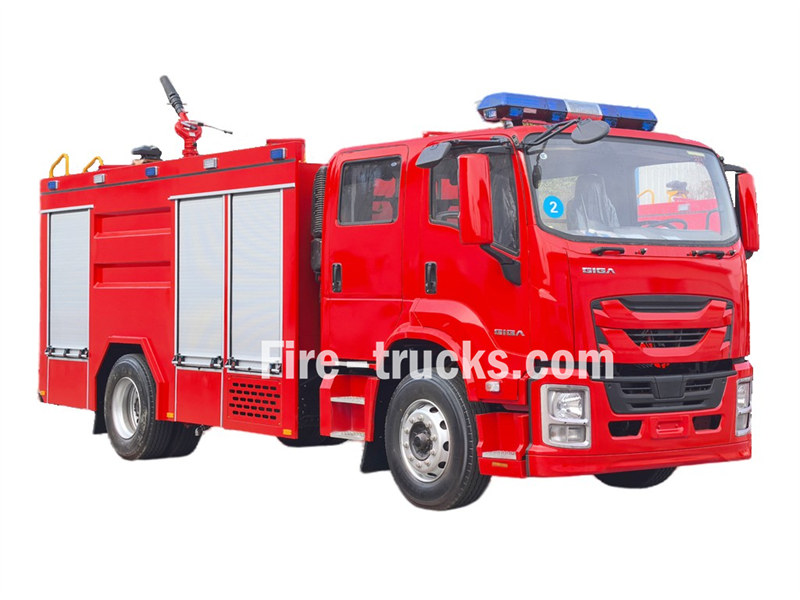

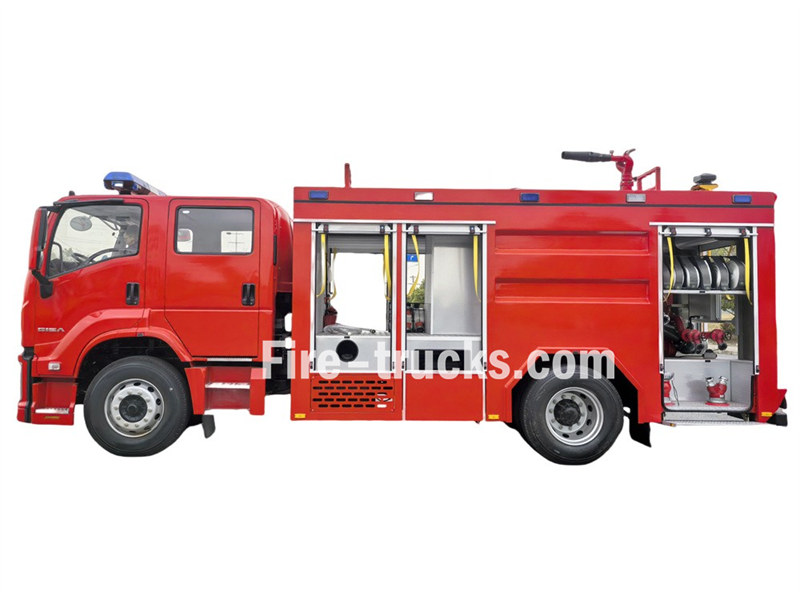

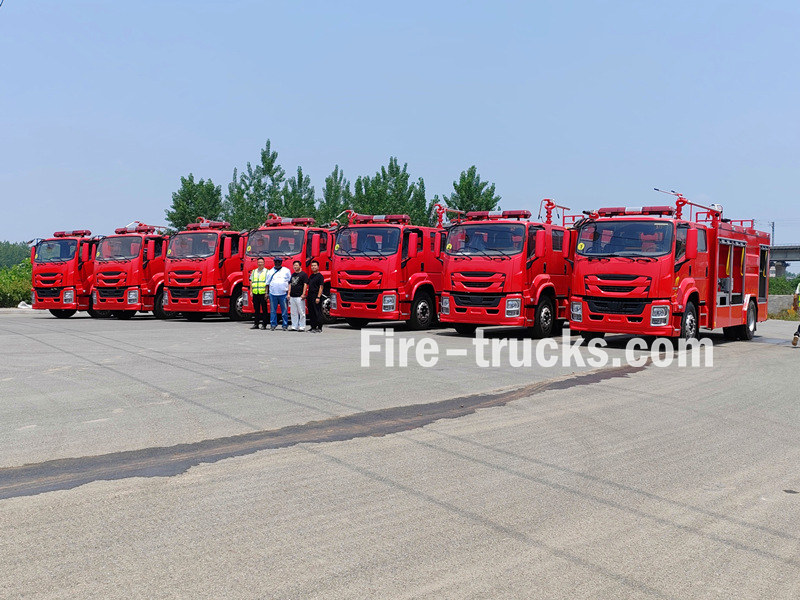

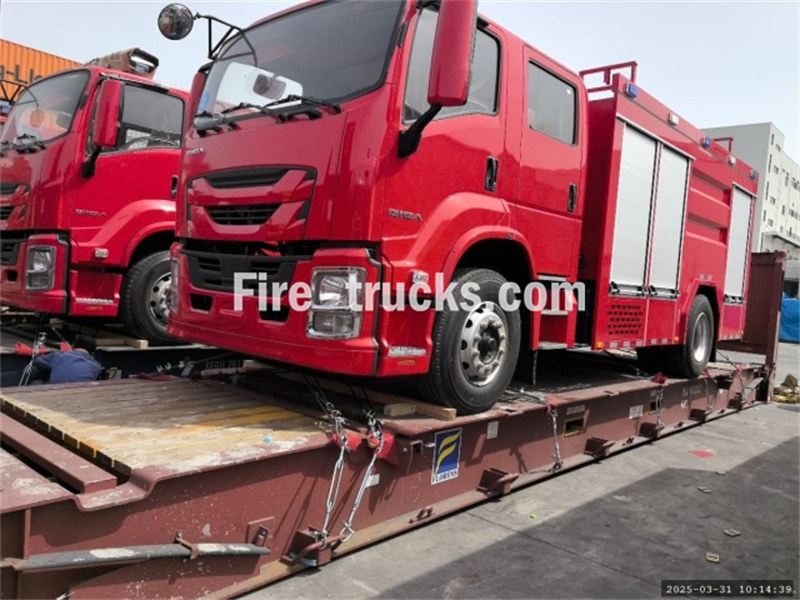

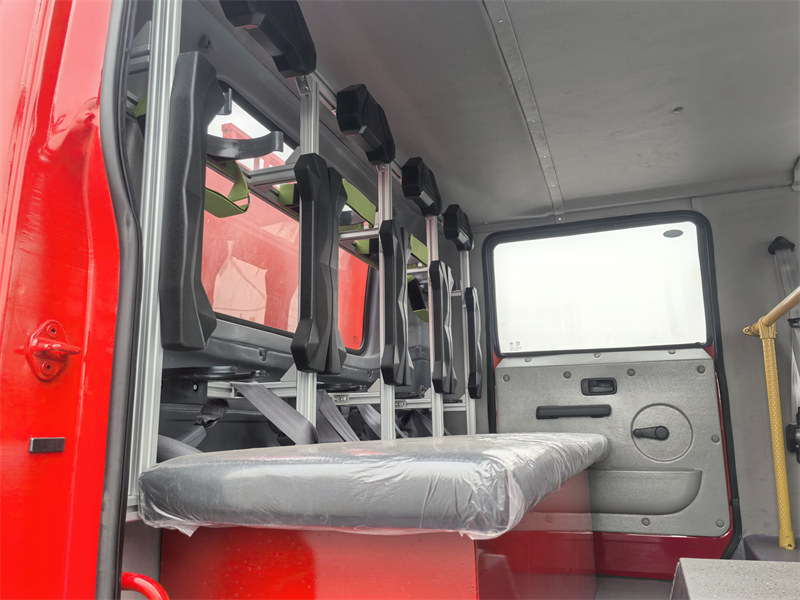

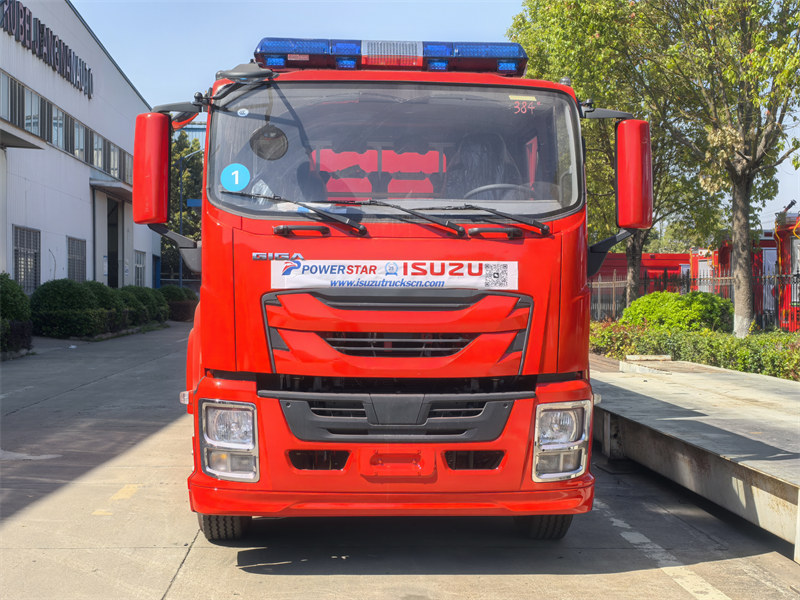

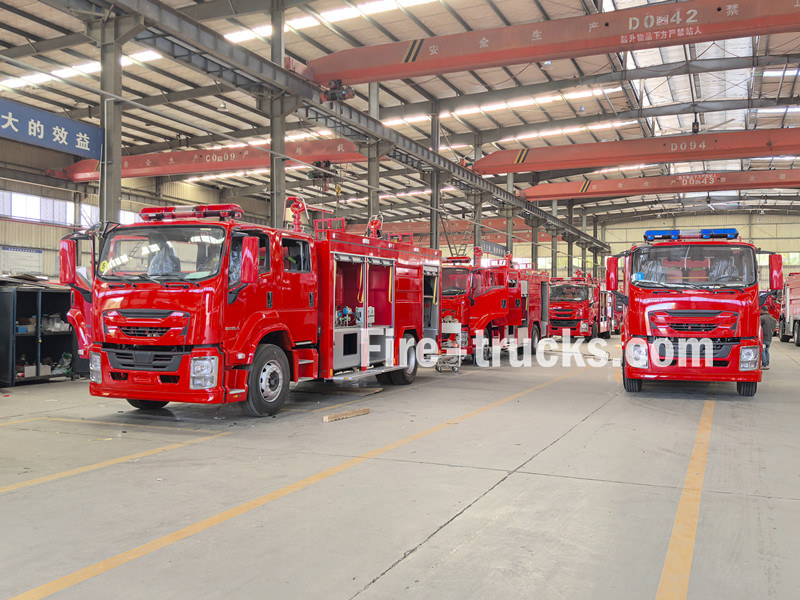

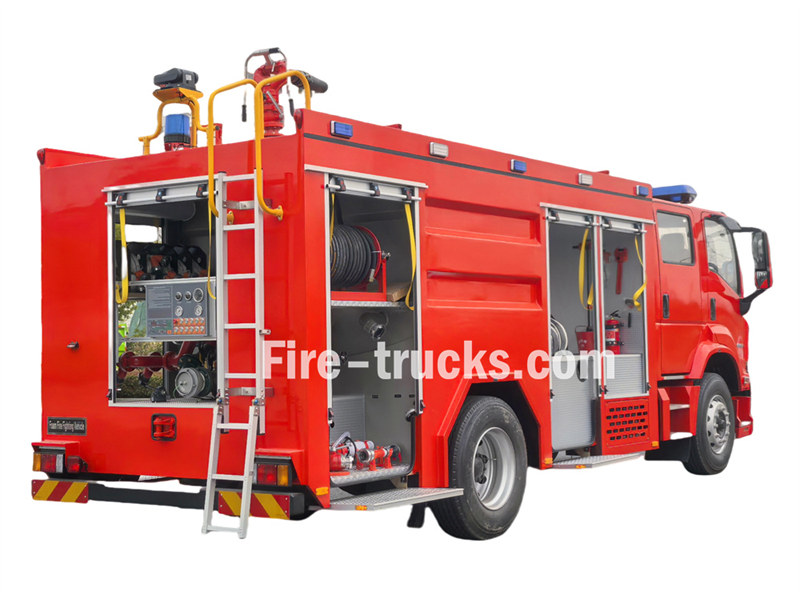

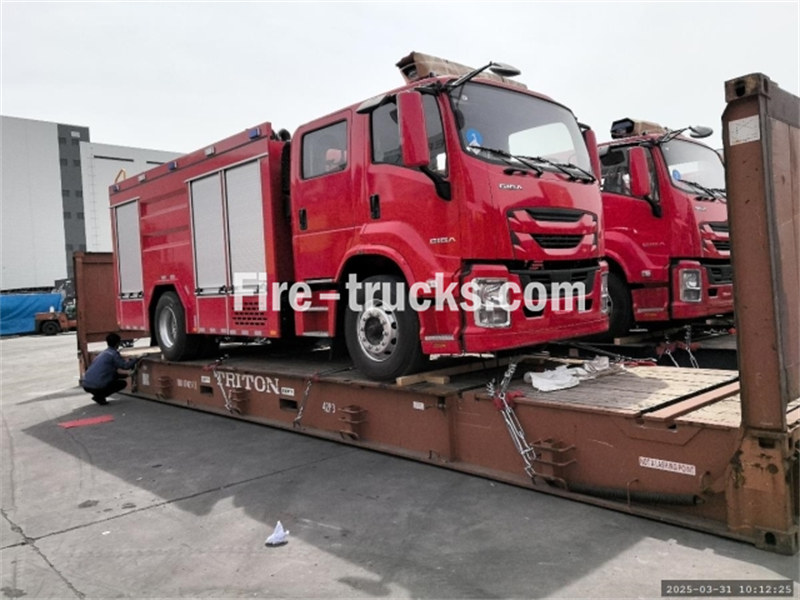

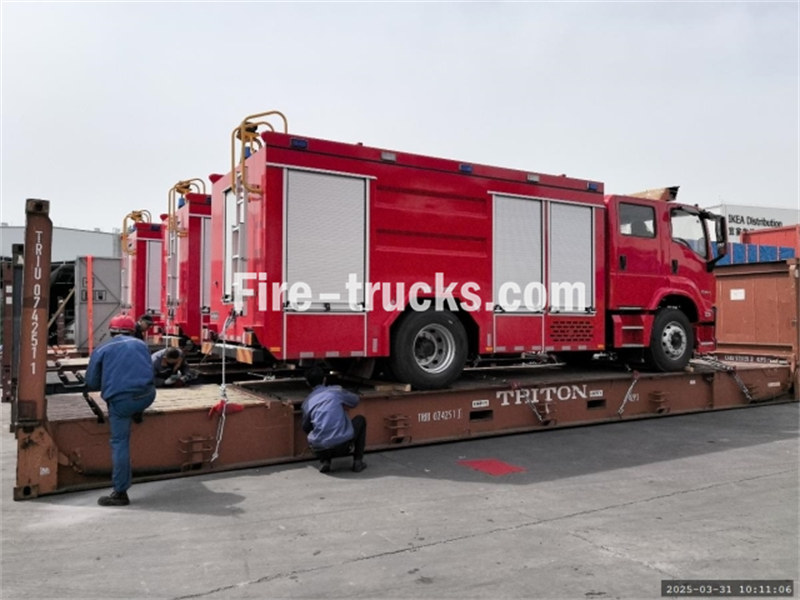

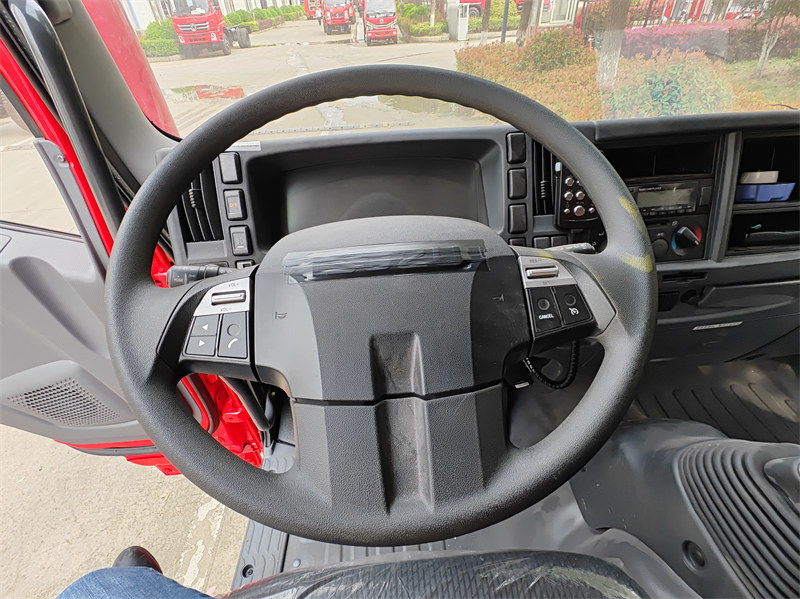

Moldova customers purchased 6 units Isuzu GIGA 4X airport fire rescue truck from POWERSTAR TRUCKS, and service for fire extinguishing project for multiple area. Fully rely on original ISUZU GIGA 4X truck chassis, modify GIGA 4X double-row cab with front 2+1 normal seats and rear 4 SCBA seats, in cabin equipped A/C with heating and cooling function for comfortable driving. Equipped with Japanese ISUZU diesel engine 4HK1-TCG60 with horse power 151kw / 205HP, which is a four-cylinder, four-stroke, water-cooled, turbocharged and intercooled engine, designed displacement of 5193cc standard, matched working with ISUZU MLD 6 shift manual transmission gearbox, 6 shift move forward and 1 shift move back, very lower fuel consumption, totally installed 7 units tubeless tires with model 295/80R22.5 model, very suitable for multiple kinds of road condition.           Isuzu 5,000L Water 1,000L Foam Fire truck   POWERSTAR factory is professional manufacturer in truck area,guarantee all products Brand-New and High-Quality.     » Ⅰ. Firefighting Applications: ISUZU GIGA 4X newly designed 205HP fire fighting truck mounted with full set fire fighting equipment and people rescue tools, with efficiently water and foam jetting distance and flow rate, and suitable for multiple fire extinguishing work in city, factory, community, etc. Detailed advanced features as below:   1. ISUZU GIGA 4X Truck: Japanese ISUZU 4HK1-TCG60 model with 151KW / 205HP diesel engine   2. SS304 Material Tanker: Customized 5000L water tanker and 1000L foam tanker, all based on stainless steel SS304   3. CB10/40 Fire Pump: Rear mounted, with independent room, available pump in and pump out function   CB10/40 fire pump Model:     CB10/40Pressure:      1.0MpaMax. Working Pressure:      1.38MpaFlow Rate:      40L/s at 1.0Mpa, speed 3330±50r/min, power 60kW, suction depth 3m28L/s at 1.3Mpa, speed 3540±50r/min, power 59kW, suction depth 3m20L/s at 1.0Mpa, speed 3335±50r/min, power 42kW, suction depth 7mSpeed Ratio:      1:1.542     4. PL8/36 Fire Monitor: Top mounted, manual operaiton model with available jetting distance over 55m, efficiently and durable   PL8/36 Fire Monitor   Model:     PL8/36 Pressure:      0.8Mpa Working Range:      Foam ≥ 60m and Water ≥ 48m Vertical Rotation:      -45° ~ +70° Horizontal Rotation:      0° ~ 360° Flow Rate:      36L/s   5. Integrated Control Device: ISUZU fire fighting trucks equipped with integrated control device at rear pump room, convenient and smart.       » Ⅱ. Fire Engine Advanced Features:   ISUZU GIGA 4X heavy duty rescue fire engine are an ideal fire fighting truck for fire extinguishing and people rescue. Which ha...

دليل صيانة محرك إيسوزو 4HK1-TC لشاحنة الإطفاء، ويُطلق عليه أيضًا دليل إصلاح محرك شاحنة إطفاء إيسوزو أو كتاب المهندس لمركبة إطفاء إيسوزو.يُعد محرك إيسوزو 4HK1-TC لشاحنة الإطفاء محرك ديزل عالي الأداء يُستخدم على نطاق واسع في شاحنات الإطفاء، والمعروف بموثوقيته، ومتانته، وكفاءته العالية. لضمان التشغيل المستقر طويل الأمد للمحرك، من الضروري إجراء الصيانة والإصلاح بشكل منتظم. ستقدم هذه المقالة بإيجاز المحتويات الرئيسية لدليل صيانة محرك إيسوزو 4HK1-TC لشاحنة الإطفاء لمساعدة أفراد الصيانة على فهمه وتشغيله بشكل أفضل. 1. نظرة عامة على المحركمحرك 4HK1-TC هو محرك ديزل رباعي الأسطوانات متتالي بشاحن توربيني بسعة 5.2 لتر وقوة قصوى تبلغ 190 حصانًا. يستخدم المحرك نظام حقن وقود حديث بالخط المشترك ووحدة تحكم إلكترونية (ECU) لتحقيق كفاءة أعلى في استهلاك الوقود وانبعاثات أقل. 2. الصيانة اليوميةالصيانة اليومية هي أساس ضمان التشغيل الطبيعي للمحرك. يُدرج دليل الصيانة بالتفصيل بنود الفحص اليومي، بما في ذلك فحص مستوى الزيت وسائل التبريد، وتنظيف أو استبدال فلتر الهواء، واستبدال فلتر الوقود، إلخ. بالإضافة إلى ذلك، يوفر الدليل أيضًا توصيات لاستبدال زيت المحرك وفلتر الزيت بشكل منتظم، عادةً كل 5000 كيلومتر أو كل 6 أشهر. 3. تشخيص الأعطاليحتوي دليل الصيانة على عملية تفصيلية لتشخيص الأعطال لمساعدة أفراد الصيانة على تحديد المشكلات وحلها بسرعة. يُدرج الدليل رموز الأعطال الشائعة ومعانيها، ويوفر الحلول المناظرة. على سبيل المثال، إذا كان المحرك ضعيف الأداء، فسيرشد الدليل أفراد الصيانة إلى فحص نظام الوقود، والشاحن التوربيني، ونظام العادم، إلخ. 4. الإصلاح العام واستبدال الأجزاءبالنسبة للمحركات التي تحتاج إلى إصلاح عام أو استبدال أجزاء، يوفر دليل الصيانة خطوات وإجراءات وقائية مفصلة. على سبيل المثال، عند استبدال المكونات الرئيسية مثل حلقات المكابس، وأدلة الصمامات، والمحامل، سيُفصل الدليل خطوات الإزالة والتركيب، بالإضافة إلى الأدوات والمواصفات اللازمة لعزم الدوران. 5. احتياطات السلامةيُشدد دليل الصيانة بشكل خاص على أهمية التشغيل الآمن. قبل إجراء أي عمليات صيانة، يجب التأكد من أن المحرك قد برد تمامًا وأن مصدر الطاقة قد تم فصله. بالإضافة إلى ذلك، يوفر الدليل أيضًا توصيات لاستخدام معدات الحماية الشخصية، مثل القفازات، والنظارات الواقية، وملابس الحماية.  القسم 1أ نظام التحكم في المحرك جدول المحتويات الصفحة نظام التحكم في المحرك..1أ-4 إحتياطات1أ-4 الوظيفة ومبدأ العمل. 1أ-5 مخطط تكوين الأجزاء.. 1أ-21 مخطط الدائرة.. 1أ-25 كيفية تشخيص العطل1أ-42 إجراءات تشغيل تشخيص الأعطال من خلال جهاز تشخيص الأعطال1أ-48 نظرة عامة على الفحص الوظيفي.. 1أ-50 استعلام. 1أ-51 فحص نظام التحكم في المحرك. 1أ-53 قائمة بيانات جهاز تشخيص الأعطال1أ-55 محتويات قائمة بيانات جهاز تشخيص الأعطال1أ-58 مخرجات جهاز تشخيص الأعطال1أ-64 فشل بدء تشغيل جهاز تشخيص الأعطال. 1أ-65 فشل اتصال جهاز تشخيص الأعطال (مرجع)1أ-67 فشل الاتصال بوحدة التحكم الإلكترونية للمحرك (مرجع)1أ-71 تأكيد نظام البدء. 1أ-74 تأكيد نظام الدائرة الكهربائية لإضاءة مؤشر عطل المحرك. 1أ-77 تأكيد نظام الدائرة الكهربائية لوامض مؤشر عطل المحرك. 1أ-78 فحص نظام التحكم في إعادة تدوير غاز العادم. 1أ-80 فحص نظام التحكم في الاحماء. 1أ-84 فحص نظام التحكم في فرامل العادم/ تقييد مدخل الهواء. 1أ-87 نظرة عامة على رمز استكشاف الأخطاء وإصلاحها (DTC).. 1أ-92 رمز DTC P0016 (رمز الفلاش 16)1أ-9...

رسم هندسي لشاحنة إنقاذ تابعة لإدارة الإطفاء، يطلق عليها أيضًا اسم رسم لشاحنة إطفاء ثقيلة من نوع إيسوزو. في الوقت الحاضر، ومع استمرار تسارع عملية التحضر، زاد الطلب على مكافحة الحرائق والإنقاذ نظرًا لزيادة المباني الشاهقة، والمساحات تحت الأرض، والمرافق الصناعية المعقدة. وغالبًا ما تبدو شاحنات الإطفاء التقليدية غير قادرة على التعامل مع هذه المشاهد المعقدة. لذلك، أصبح تصميم شاحنة إطفاء ثقيلة قادرة على مواجهة التحديات المستقبلية اتجاهًا مهمًا لتطوير تكنولوجيا مكافحة الحرائق. واستنادًا إلى الخلفية التقنية لعام 2025، ستستعرض هذه المقالة رسومات تصميم شاحنة إطفاء ثقيلة مبتكرة، وتحليل خصائصها الفريدة.  1. مفهوم التصميم: الجمع بين الذكاء والنمطيةإن شاحنة الإطفاء الثقيلة في المستقبل ليست مجرد "آلة إطفاء حرائق"، بل هي أيضًا منصة إنقاذ متنقلة تجمع بين الذكاء والنمطية والوظائف المتعددة. والمفهوم الأساسي لرسم التصميم هو "الإدراك الذكي، والاستجابة السريعة، والتكيف مع سيناريوهات متعددة". ومن خلال الذكاء الاصطناعي، وإنترنت الأشياء، والتصميم النمطي، يمكن لهذه الشاحنة تبديل وظائفها بسرعة في سيناريوهات مختلفة لتحقيق أقصى قدر من كفاءة الإنقاذ.    2. تصميم المظهر: مواد انسيابية وعالية القوةمن حيث المظهر، تعتمد شاحنة الإطفاء الثقيلة هذه تصميمًا انسيابيًا، مما لا يقلل فقط من مقاومة الرياح، بل يحسن أيضًا الأداء الديناميكي الهوائي للسيارة. ويتكون الهيكل من مادة سبيكة عالية القوة، والتي يمكنها الحفاظ على استقرار الهيكل في بيئات قاسية مثل درجات الحرارة العالية والانفجارات. ويحتوي السطح على منصة إطلاق طائرات بدون طيار قابلة للسحب، والتي يمكنها نشر الطائرات بدون طيار بسرعة لاكتشاف الحرائق في المرحلة المبكرة من الحريق. 3. نظام الطاقة: طاقة هجينة وتكيف مع جميع التضاريسيعتمد نظام الطاقة تصميمًا هجينًا، ويجمع بين مزايا محركات الديزل والمحركات الكهربائية. يوفر محرك الديزل خرجًا قويًا للطاقة، بينما يحقق المحرك الكهربائي انبعاثات صفرية عند السرعات المنخفضة وفي البيئات الحضرية. بالإضافة إلى ذلك، تم تجهيز السيارة بنظام تكيف مع جميع التضاريس، بما في ذلك التعليق القابل للتعديل والدفع ذو المسار، والذي يمكنه السفر بحرية في التضاريس المعقدة مثل الجبال والمستنقعات. 4. المعدات الذكية: تحليل الحرائق بالذكاء الاصطناعي وإطفاء الحرائق الأوتوماتيكيتم تجهيز السيارة بنظام تحليل حرائق قائم على الذكاء الاصطناعي، والذي يمكنه جمع بيانات الحرائق في الوقت الفعلي من خلال أجهزة الاستشعار والكاميرات، وتحليل اتجاه انتشار الحريق، وإنشاء خطة مثالية لإطفاء الحريق تلقائيًا. وفي الوقت نفسه، تم تجهيز السيارة بجهاز إطفاء حرائق أوتوماتيكي، والذي يمكنه توصيل مواد إطفاء الحريق بدقة دون تشغيل يدوي لتقليل خطر رجال الإطفاء. 5. التصميم النمطي: منصة إنقاذ متعددة الوظائفأبرز ما يميز شاحنة الإطفاء الثقيلة هذه هو تصميمها النمطي. ينقسم الهيكل إلى وحدات وظيفية متعددة، بما في ذلك وحدة إطفاء الحرائق، ووحدة الإنقاذ، ووحدة الطوارئ الطبية، ووحدة الاتصالات. ويمكن استبدال الوحدات بسرعة وفقًا لمتطلبات المهمة المختلفة. على سبيل المثال، في حرائق المباني الشاهقة، يمكن تركيب وحدات إنقاذ عالية الارتفاع؛ وفي حالات تسرب المواد الكيميائية، يمكن تركيب وحدات الحماية الكيميائية. هذا التصميم يحسن بشكل كبير من قابلية التكيف والمرونة للسيارة. 6. التفاعل بين الإنسان والحاسوب: الواقع الافتراضي والتحكم عن بُعدمن أجل تحسين كفاءة القتال لرجال الإطفاء، تم ت...

تغطي الرسومات التصميمية الفنية لسيارة الإطفاء الجوية التي يبلغ ارتفاعها 38 مترًا عدة أجزاء رئيسية مثل هيكل السيارة، والنظام الهيدروليكي، والنظام الكهربائي، ونظام الرش، وتصميم السلامة، مما يضمن تشغيل السيارة بكفاءة ومرونة وأمان في مواقع الحرائق المعقدة. من خلال الابتكار والتطوير التكنولوجي المستمر، ستلعب سيارة الإطفاء النفاثة عالية الارتفاع التي يبلغ ارتفاعها 38 مترًا دورًا أكثر أهمية في مكافحة الحرائق والإنقاذ في المستقبل. تُعدّ سيارة إطفاء إيسوزو جيجيا الجوية التي يبلغ ارتفاعها 38 مترًا معدات لمكافحة الحرائق تُستخدم خصيصًا لإنقاذ الحرائق في المباني الشاهقة، والمساحات واسعة المدى، والمواقع البتروكيماوية، إلخ. تعتمد شاسيه شاحنة كابينة إيسوزو جيجيا 6 × 4 أو 8 × 4، وعلبة تروس FAST ذات 12 سرعة، وهي خاصة بتطبيقات مكافحة الحرائق. تتمثل وظيفتها الأساسية في رفع مدفع الإطفاء أو جهاز الرش إلى ارتفاع 38 مترًا عن طريق رفع الذراع لتحقيق عمليات إطفاء بعيدة المدى ودقيقة. يتكون هذا الطراز بشكل أساسي من هيكل ذراع تلسكوبي قابل للطي، ومدفع إطفاء يتم التحكم فيه عن بُعد كهربائيًا، وهيكل خزان، وشاسيه من الدرجة الثانية. عادةً ما يكون الذراع عبارة عن تصميم تلسكوبي متعدد الأقسام (مثل ذراع ذو قسمين، أو ذراع ذو ثلاثة أقسام، أو ذراع ذو أربعة أقسام)، ويتم تركيب مدفع إطفاء يتم التحكم فيه عن بُعد إلكترونيًا في نهاية الذراع. يمكن لمُقاتلي الإطفاء ضبط زاوية الرش بشكل مرن على ارتفاعات عالية من خلال جهاز تحكم عن بُعد كهربائي لإجراء عمليات إطفاء مثل الرش، أو رش الماء، أو رش الرغوة.   يتم مزامنة الحركة التلسكوبية لذراعها بواسطة أسطوانة هيدروليكية وسلسلة وعجلة توجيه. يتم تثبيت خرطوم الإطفاء على أحد جانبي الذراع التلسكوبي ويتم تلسكوبه ورفعه مع الذراع. يمكن للمشغل التحكم في التلسكوب ودوران الذراع من خلال مقبض التحكم الكهربائي على المنصة الدوارة لضمان مرونة وكفاءة عملية مكافحة الحرائق. بالإضافة إلى ذلك، تتمتع سيارة الإطفاء النفاثة عالية الارتفاع التي يبلغ ارتفاعها 38 مترًا بقدرة على العمل على امتداد طويل جدًا، ويمكنها تحقيق عمليات منسقة ثلاثية الأبعاد وإطفاء دقيق للغاية. وهي مناسبة لمواقع الحرائق المعقدة مثل المباني الشاهقة، والمساحات واسعة المدى، والمواقع البتروكيماوية. فيما يلي تحليل مفصل لرسوماتها التصميمية الفنية.1. تصميم هيكل السيارةيُعدّ تصميم هيكل السيارة أساس سيارة الإطفاء النفاثة عالية الارتفاع التي يبلغ ارتفاعها 38 مترًا، ويتضمن بشكل أساسي الشاسيه، والذراع الرافع، والمنصة الدوارة، والمقصورة. يتكون الشاسيه من فولاذ عالي القوة لضمان ثبات وسعة حمل السيارة في ظروف الطرق المعقدة. يعتمد الذراع الرافع تصميمًا تلسكوبيًا متعدد الأقسام بحد أقصى لارتفاع الرفع يبلغ 38 مترًا. يتكون إطار الذراع من مادة سبائك الألومنيوم خفيفة الوزن، والتي لا تضمن القوة فحسب، بل تقلل أيضًا من وزن السيارة. تم تصميم المنصة الدوارة كبنية دوارة كاملة بزاوية 360 درجة لضمان قدرة سيارة الإطفاء على ضبط زاوية الرش بشكل مرن أثناء التشغيل. 2. تصميم النظام الهيدروليكييُعدّ النظام الهيدروليكي نظام الطاقة الأساسي لسيارة الإطفاء النفاثة عالية الارتفاع، ويتكون بشكل أساسي من مضخات هيدروليكية، وأسطوانات هيدروليكية، ومحركات هيدروليكية، وأنابيب هيدروليكية. تعتمد المضخة الهيدروليكية تصميمًا عالي الضغط وعالي التدفق لضمان الامتداد السريع والدعم الثابت للذراع الرافع. تعتمد الأسطوانة الهيدروليكية تصميمًا مزدوج المفعول لتحقيق التحكم ا...

يُعدّ التصميم التقني ثنائي الأبعاد لِشاحنة إطفاء رغوية مائية من نوع إيسوزو جيجا هو المفتاح لتحقيق وظائف المركبة. يجب أن يضع تصميمها في الاعتبار جوانب متعددة مثل الهيكل، والنظام، والمواد، والعملية. من خلال التصميم والتصنيع العلميين، يمكن لشاحنة إطفاء الرغوة المائية أن تلعب دورًا مهمًا في إنقاذ الحرائق وحماية أرواح الناس وممتلكاتهم.شاحنة إطفاء رغوية مائية من نوع إيسوزو جيجا هي مركبة خاصة تجمع بين وظائف شاحنة خزان المياه وشاحنة إطفاء الرغوة. تُستخدم على نطاق واسع في حالات الطوارئ مثل مكافحة الحرائق ومعالجة التسربات الكيميائية. فيما يلي تحليل مفصل للرسم التصميمي التقني لشاحنة إطفاء الرغوة المائية.المحرك والأداءمجهزة بمحرك ديزل توربيني من إيسوزو 4HK1-TCG سعة 5.2 لتر، بقوة 205 حصانًا عند 2500 دورة في الدقيقة وعزم دوران 506 نيوتن متر. متوافق مع معايير انبعاثات يورو 5، مما يضمن كفاءة استهلاك الوقود وانخفاض التأثير البيئي. تصميم الهيكلمبنية على هيكل إيسوزو جيجا 4X من فئة FTR مُعزز، بوزن إجمالي مسموح به (GVWR) يبلغ 15,000 كجم. يدعم الإطار الصلب عمليات مكافحة الحرائق الثقيلة مع قاعدة عجلات 4800 ملم من أجل الاستقرار. نظام مكافحة الحرائقنظام مزدوج متكامل للمياه والرغوة، قادر على تفريغ 3000 لتر/دقيقة من المياه و 1500 لتر/دقيقة من الرغوة. يعمل عن طريق جهاز مراقبة مثبت في الأمام بمدى يصل إلى 60 مترًا. سعات الخزاناتيتضمن خزان مياه من الفولاذ المقاوم للصدأ سعة 6000 لتر وخزان مركز رغوة سعة 1000 لتر. يتميز كلا الخزانين بطبقات مقاومة للتآكل ومنفذ إعادة تعبئة سريعة. مواصفات المضخةمدعومة بمضخة طرد مركزي بحد أقصى للضغط 10 بار. تدعم التفريغ المتزامن للمياه/الرغوة أو التشغيل المستقل عبر عناصر تحكم الصمامات المريحة. 1. تصميم هيكل المركبة بالكامليتضمن تصميم هيكل المركبة بالكامل لشاحنة إطفاء الرغوة المائية من نوع إيسوزو جيجا الهيكل، والهيكل الخارجي، وخزان المياه، وخزان الرغوة، وغرفة المضخة، ومنصة التشغيل. عادة ما يعتمد الهيكل على هيكل شاحنة ثقيلة لضمان القدرة الاستيعابية واستقرار المركبة. يتكون الهيكل الخارجي من فولاذ عالي القوة يتميز بمقاومة جيدة للصدمات والحرائق. يستخدم خزان المياه وخزان الرغوة لتخزين الماء ومطفئ الحريق الرغوي على التوالي. 2. تصميم نظام المياهيُعد نظام المياه الجزء الأساسي من شاحنة إطفاء الرغوة المائية من نوع إيسوزو جيجا، ويتضمن مضخة مياه، وأنابيب مياه، وفوهات، ونظام تحكم. تستخدم مضخة المياه مضخة طرد مركزي عالية الضغط، والتي يمكن أن توفر ضغطًا وتدفقًا ثابتًا للمياه. تستخدم أنابيب المياه مطاطًا عالي الضغط ومقاومًا للتآكل أو موادًا مركبة لضمان التشغيل الطبيعي في البيئات القاسية.3. تصميم نظام الرغوةيتكون نظام الرغوة من خزان رغوة، وخلاط نسب، ومضخة رغوة، وجهاز رش. يتم تخزين عامل إطفاء الرغوة في خزان الرغوة، ويخلط الخلاط النسبي عامل الرغوة مع الماء بنسبة معينة لتشكيل محلول رغوي. تنقل مضخة الرغوة محلول الرغوة المختلط إلى جهاز الرش، المصمم ليكون متعدد الوظائف ويمكن رشه عن بُعد أو تغطيته عن قرب.4. تصميم نظام الطاقة وناقل الحركةعادةً ما يعتمد نظام الطاقة في شاحنة إطفاء الرغوة المائية من نوع إيسوزو جيجا على محرك ديزل، والذي يتميز بقدرة عالية وانخفاض استهلاك الوقود. يتضمن نظام ناقل الحركة علبة التروس، وعمود القيادة، ومحور الدفع لضمان أداء القيادة للمركبة في ظروف الطريق المختلفة.5. تصميم السلامة والذكاءتركز هذه الوحدة من شاحنة إطفاء الرغوة المائية من نوع إيسوزو جيجا عل...
