POWERSTAR TRUCKS ISUZU GIGA Water & Foam & Powder Fire Truck Manual

In the field of fire rescue, there is a powerful "fire extinguishing weapon" - Isuzu 6x4 16000L foam fire truck. It is built on the Isuzu GIGA 6X4 chassis, and the wheelbase of 5820+1370mm gives it excellent stability. The Isuzu 6UZ1 engine water foam fire truck is equipped with surging power and can quickly respond to rescue needs.   The upperbody is a 14cbm water tank and a 2cbm foam tank. It is equipped with a CB10/60 fire pump with a large flow and high head, which can quickly transport water and foam to the fire monitor; the PL48 fire monitor has a long range and a wide coverage, which can accurately strike fire sources. In addition, it is equipped with a wide variety of fire-fighting equipment, from basic equipment such as fire hoses, water collectors, water filters, water distributors, to breaking tools such as fire axes, shovels, hammers, wrenches, to professional equipment such as fire water guns and foam guns. The following manual introduces the functions of each component of the vehicle, vehicle operation, maintenance and safety specifications in detail to help you fully utilize the performance of the equipment. Please strictly follow the guidelines to ensure rescue efficiency and personnel safety.

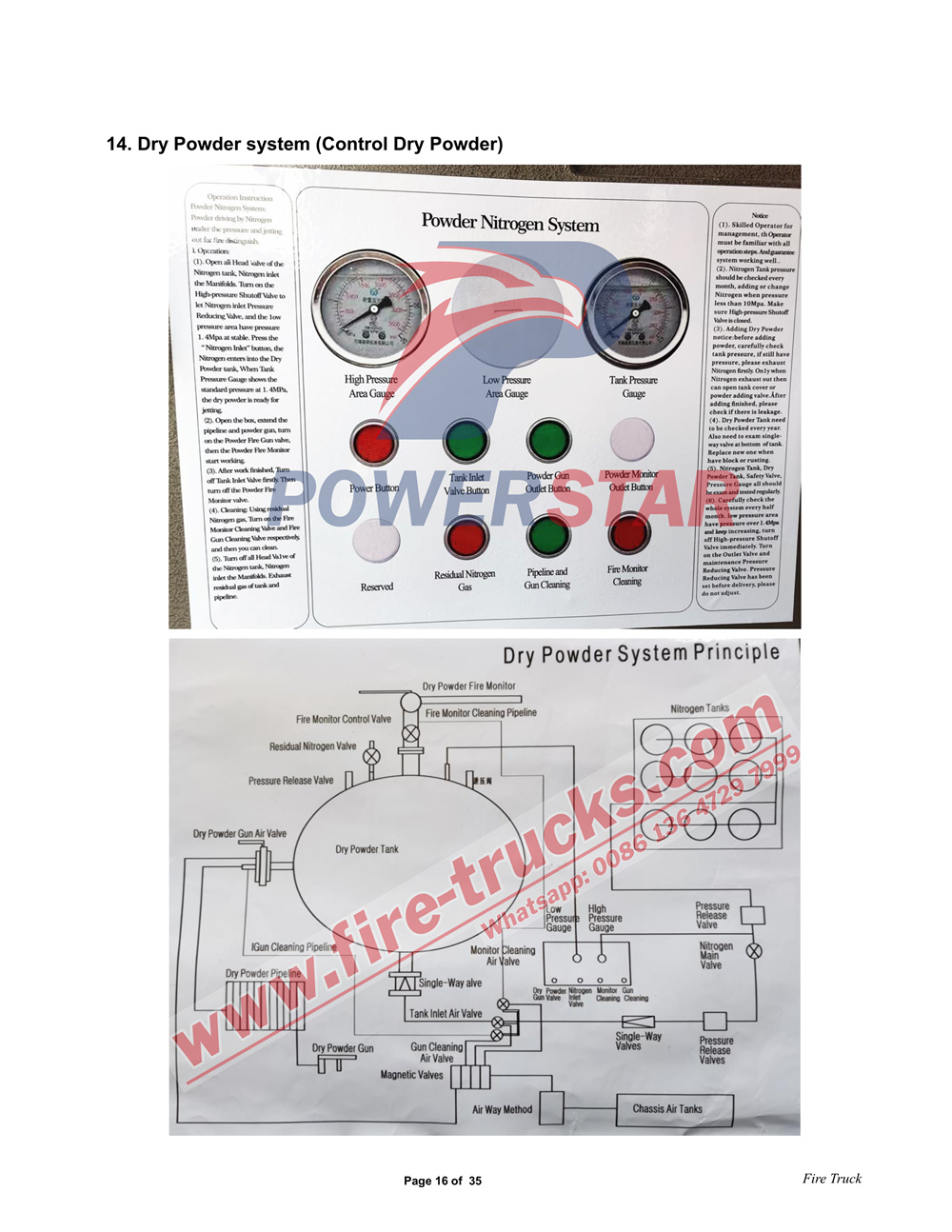

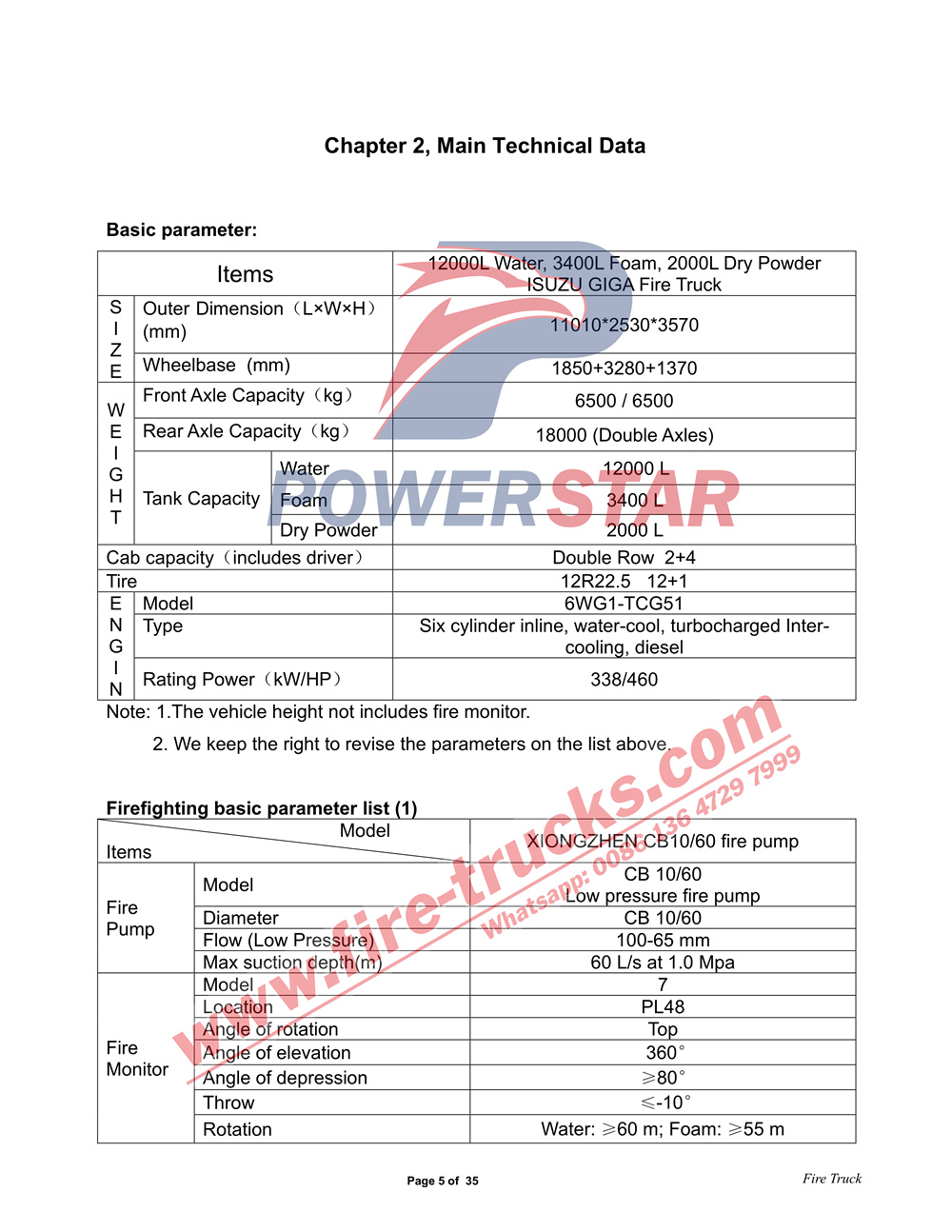

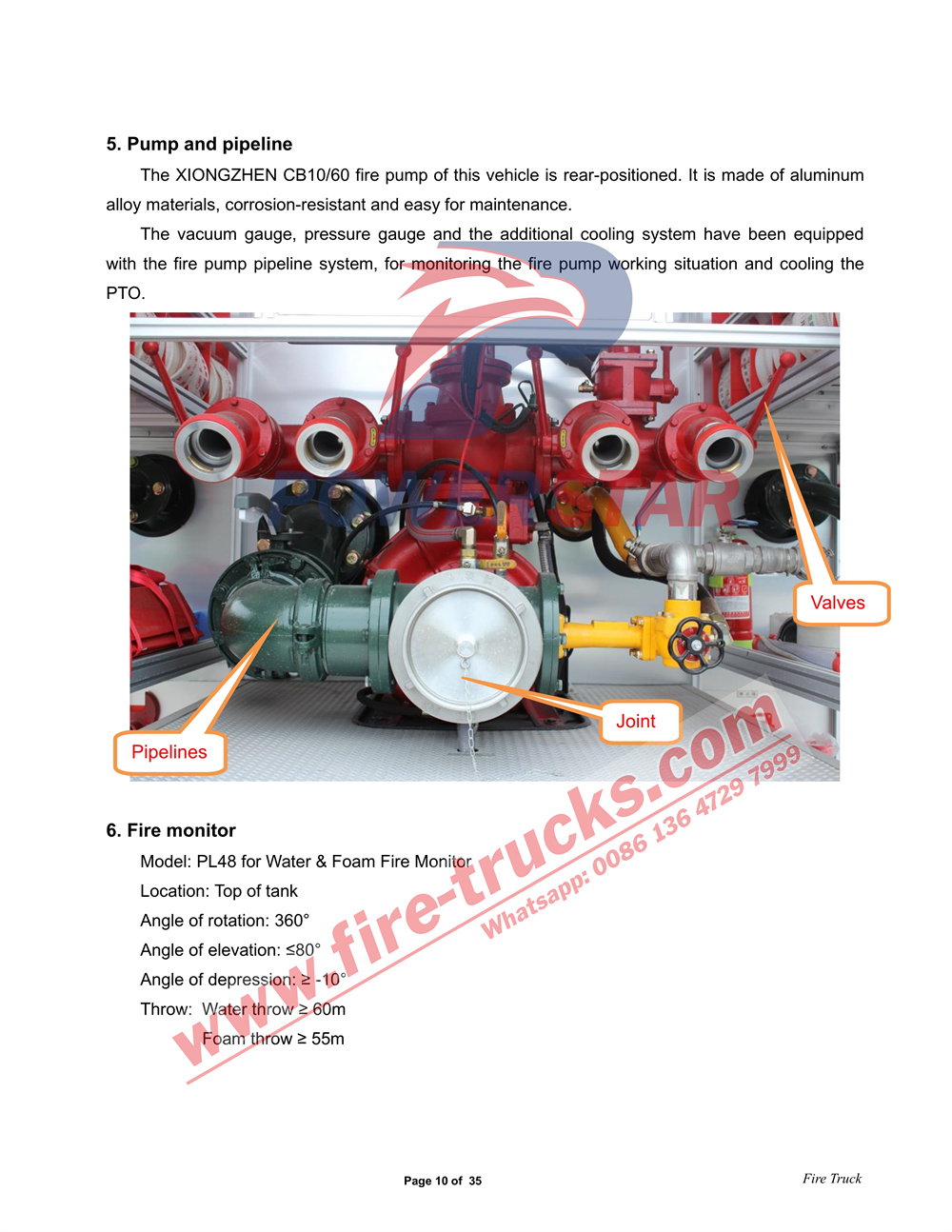

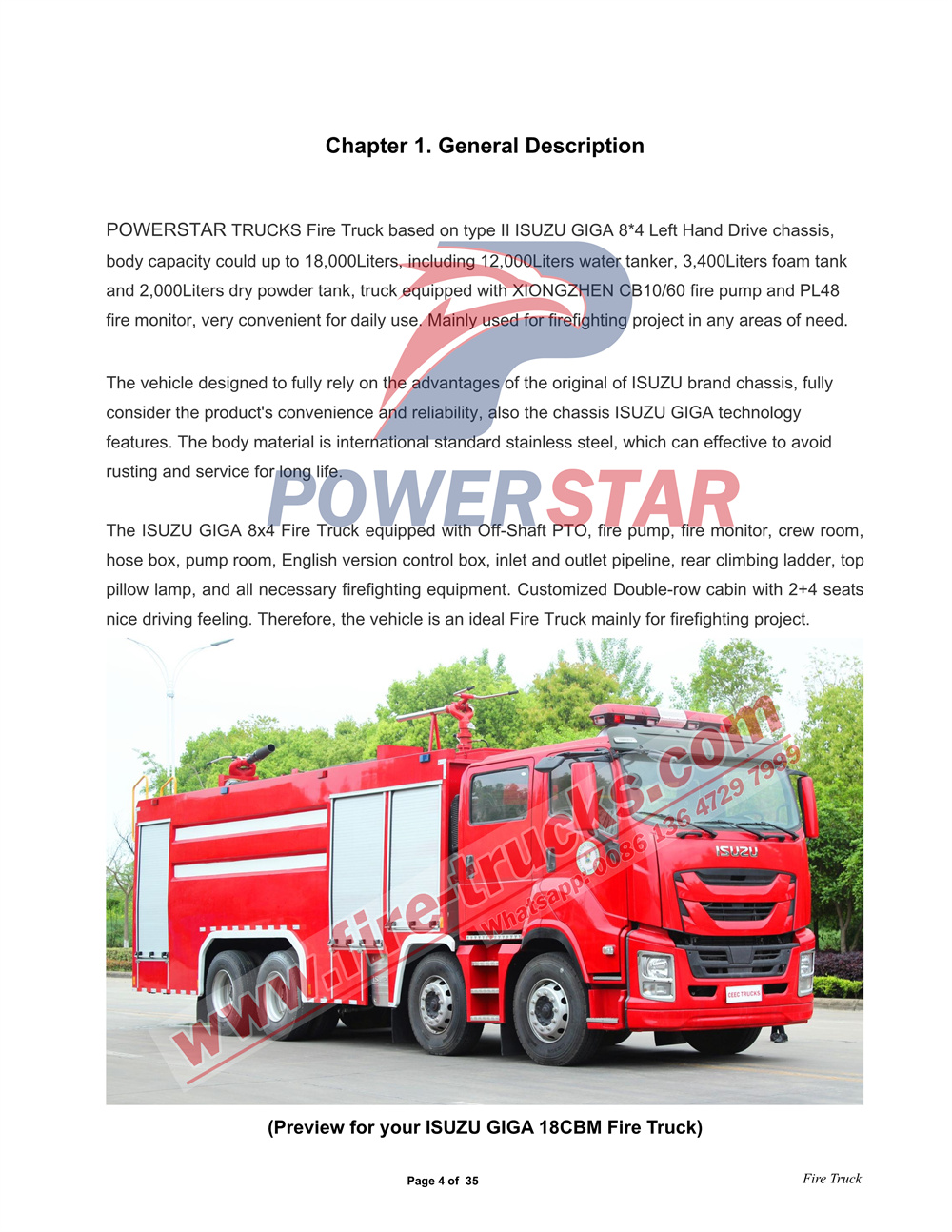

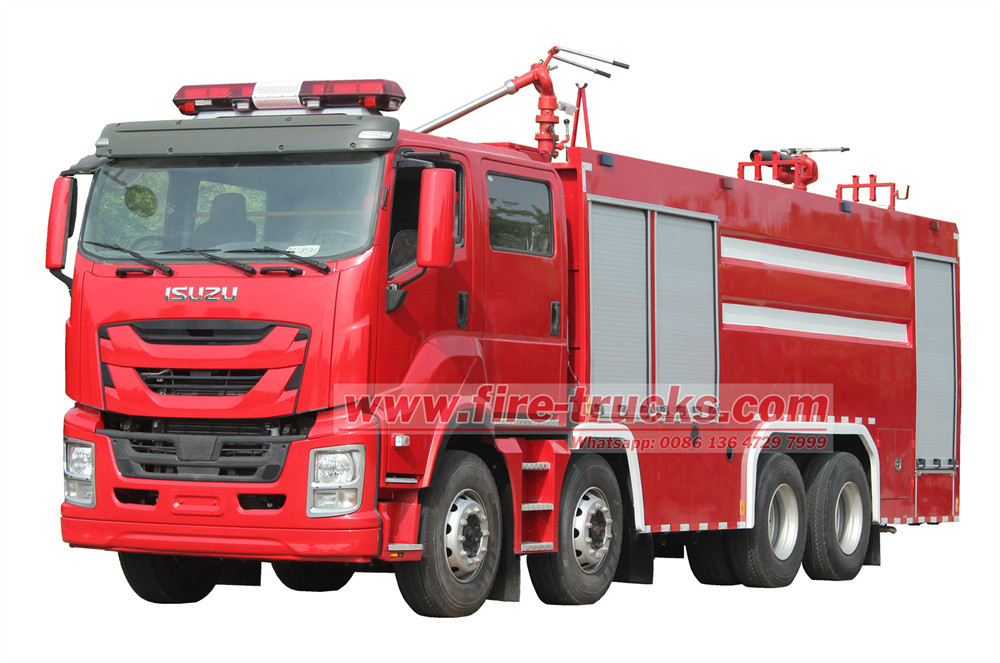

In the emergency battlefield of fire rescue, efficient and reliable fire trucks are powerful weapons for firefighters to fight against the devil of fire. Each fire truck embodies advanced technology and careful design, aiming to buy precious time for fire fighting and rescue, and minimize disaster losses. The POWERSTAR Isuzu GIGA 8X4 dry powder water foam fire truck that introduced in detail today is such a rescue weapon that integrates multiple functions. It adopts the Isuzu GIGA VC66 8X4 chassis, double-row cab, and can accommodate 2 + 4 people to rush to the fire scene together; the wheelbase of 1850 + 4575 + 1370mm gives it excellent driving stability; equipped with ISUZU 6WG1-TCG61 460hp engine and FAST 12-speed gearbox, it is powerful and shifts smoothly; the fire fighting system is equipped with a 12m³ carbon steel water tank, a 3.4m³ stainless steel foam tank, a 2m³ stainless steel dry powder tank, and integrates a CB10/60 fire pump, a PL48 fire monitor and a PF30 dry powder monitor to achieve water, foam, and dry powder multi-mode fire fighting. The vehicle is also equipped with a series of fire fighting equipment to assist in fire fighting.   Next, let us combine the following manual to deeply understand the various performance and operation points of this fire truck. You can download the full version of the manual at the beginning of the article.
