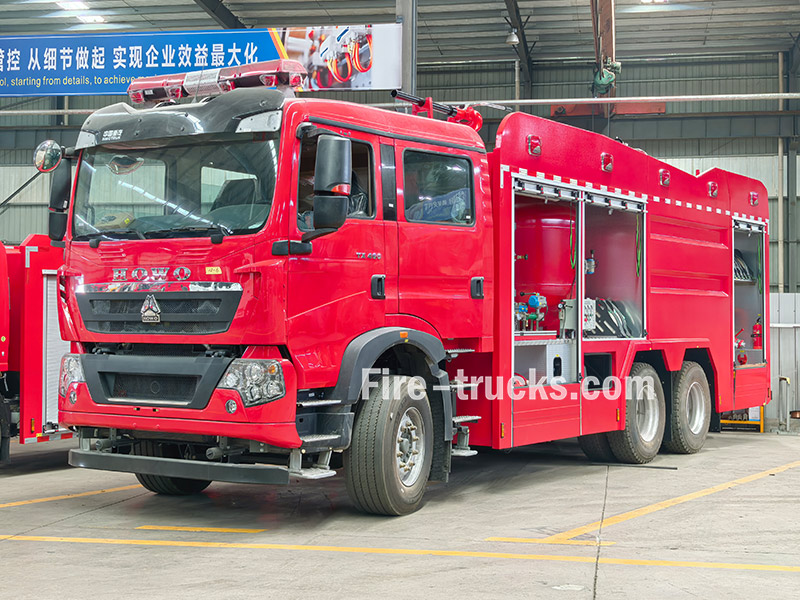

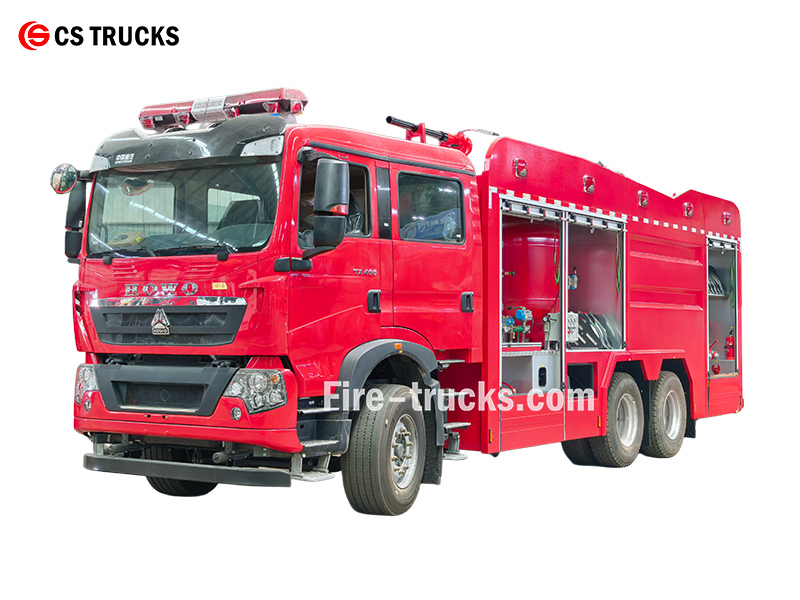

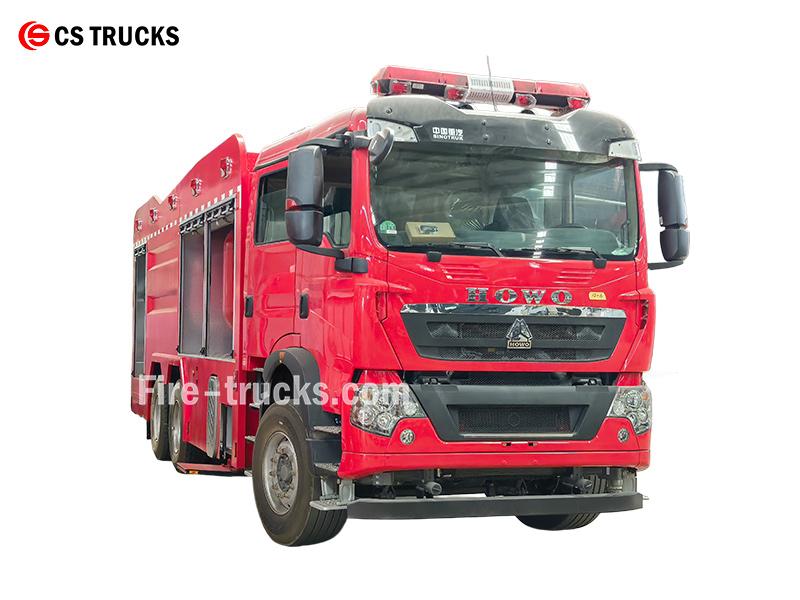

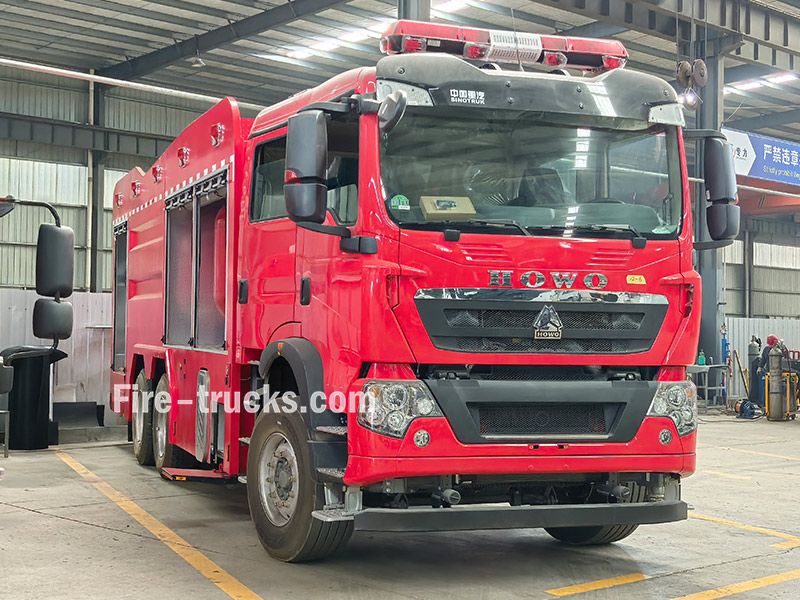

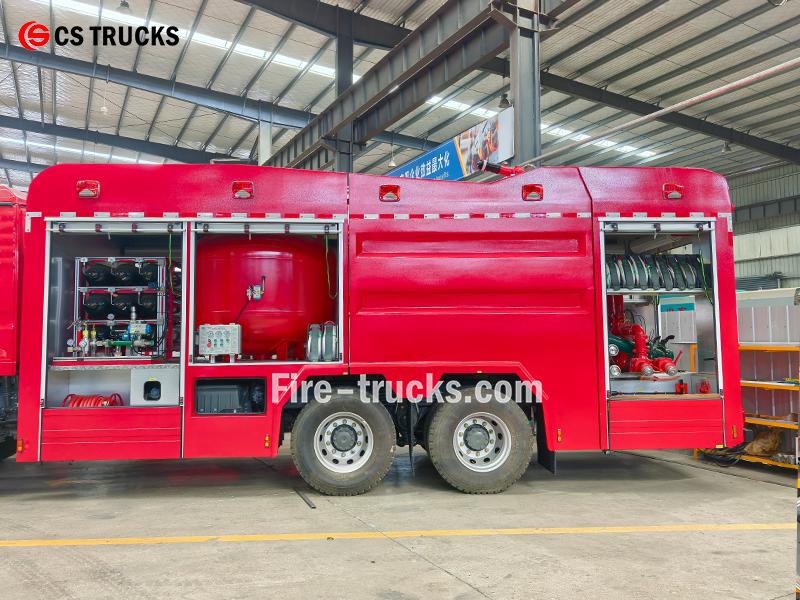

شاحنة إطفاء HOWO TX متعددة مضخات المسحوق مبنية على هيكل SINOTRUK HOWO 6×4 مع قاعدة عجلات بطول 4350+1350 مم. تعمل بمحرك Weichai WP10.340E32 بقدرة 340 حصانًا ومقترن بناقل حركة HW ذي 10 سرعات. تحمل المركبة خزان مياه بسعة 3000 لتر وخزان مسحوق جاف بسعة 3000 لتر. تتولى مضخة إطفاء CB10/80 (80 لتر/ثانية عند 1.0 ميجا باسكال) ومدفع مثبت على السقف (45 لتر/ثانية، مدى 65 مترًا) مهمة مكافحة الحرائق. تعمل منظومة المسحوق الجاف بواسطة تسع أسطوانات نيتروجين سعة كل منها 80 لترًا وبضغط 15 ميجا باسكال.
هيكل شاحنة:
SINOTRUK HOWO 6x4قدرة العمل:
3000L water tank+3000L dry powder tankقوة المحرك:
340 HP/ WP10.340E32مضخة الإطفاء:
China CB10/80تدفق المضخة:
80L/sضغط العمل:
1.0 Mpaشاحنة إطفاء مياه ومسحوق جاف HOWO TXمصممة لمكافحة الحرائق والاستجابة للطوارئ في البيئات الصناعية والبلدية. المكونات الرئيسية لها هي خزان ماء من الصلب الكربوني بسعة 3000 لتر، خزان مسحوق جاف بسعة 3000 لتر، مضخة حريق CB10/80 (80 لتر/ث عند 1.0 ميجا باسكال)، ومدفع حريق مركب على السطح بمدى 65 متر.
تدير تسعة زجاجات نيتروجين بسعة 80 لتر عند 15 ميجا باسكال نظام المسحوق الجاف. تعمل هذه الشاحنة بشكل جيد لحرائق الفئة B التي تشمل النفط والغاز والمواد الكيميائية. وهي مناسبة لمهام مكافحة الحرائق في المصانع الكيميائية ومستودعات النفط والمخازن والمطارات.

|
سعة العمل |
طراز المحرك |
قاعدة العجلات |
الهيكل العلوي |
|
خزان ماء 3000 لتر + خزان مسحوق جاف 3000 لتر |
340 حصان / WP10.340E32 |
4350+1350 مم |
★ خزان ماء من الصلب الكربوني، سعة 3000 لتر ★ خزان مسحوق جاف من الصلب الكربوني، سعة 3000 لتر ★ مضخة حريق CB10/80، تدفق 80 لتر/ث عند 1.0 ميجا باسكال ★ جديد بالكامل لعام 2026 |
»Ⅰ. الميزات الرئيسية :
★ محرك Weichai WP10.340E32 بقوة 340 حصان لمكافحة الحرائق والاستجابة للطوارئ
★ شاسيه HOWO 6×4 مع خزان ماء 3000 لتر، خزان مسحوق جاف 3000 لتر، ومضخة حريق CB10/80 (80 لتر/ث عند 1.0 ميجا باسكال)
★ مدفع حريق مركب على السطح بتدفق 45 لتر/ث ومدى 65 متر لهجوم على الحرائق لمسافات طويلة
» Ⅱ. معايير المنتج :
| محرك إطفاء HOWO TX متعدد المسحوق | |||
| عام | سعة العمل | خزان ماء 3000 لتر + خزان مسحوق جاف 3000 لتر | |
| شاسيه الشاحنة | SINOTRUK HOWO | ||
| قوة المحرك | 340 حصان / WP10.340E32 | ||
| مضخة الحريق | CB10/80 | ||
| الأبعاد الكلية الطول*العرض*الارتفاع | 10300×2670×3550 مم | ||
| الوزن الإجمالي للمركبة | 25000 كجم | ||
| الوزن الفارغ | 11820 كجم | ||
| المحرك | نوع الوقود | ديزل | |
| علامة المحرك التجارية | محرك Weichai، WP10.340E32 | ||
| القوة | 340 حصان (257 كيلوواط) | ||
| سعة المحرك | 9.839 لتر | ||
| معيار الانبعاثات | Euro 3 | ||
| الشاسيه | نوع الدفع | 6X4، مقود يساري | |
| قاعدة العجلات | 4350+1350 مم | ||
| ناقل الحركة | HW، 10 سرعات أمامية، سرعتان خلفيتان | ||
| الإطار | 12.00R22.5، 10 إطارات وإطار احتياطي واحد | ||
| السرعة القصوى | 95 كم/ساعة | ||
| الطلاء | طلاء معدني | ||
| المقصورة | سعة المقصورة | يسمح بـ 2+4 أشخاص | |
| مكيف الهواء | مكيف هواء | ||
| أسطوانة غاز النيتروجين | المادة | 37Mn | |
| السعة | 80 لتر | ||
| الكمية | 9 | ||
| ضغط التصميم | 15MPa | ||
| أسطوانة غاز النيتروجين | المادة | 37Mn | |
| السعة | 80 لترًا | ||
| الكمية | 9 | ||
| ضغط التصميم | 15MPa | ||
| الخزان | سعة الخزان | خزان مياه بسعة 3000 لتر + خزان مسحوق جاف بسعة 3000 لتر | |
| مادة الخزان | الفولاذ الكربوني | ||
| مضخة الحريق | الطراز | CB10/80 | |
| التدفق | 80 لتر/ثانية | ||
| وضع التشغيل | PTO | ||
| الضغط | 1.0 ميجا باسكال | ||
| مدفع الحريق | سرعة التدفق | 45 لتر/ثانية | |
| المدى | 65 م | ||
| الأجهزة الكهربائية للهيكل العلوي | مصباح التحذير والصفارة | يتم تركيب مصباح التحذير والصفارة ذات الصف الطويل فوق المقصورة. يتم تثبيت وحدة التحكم في مقصورة السائق. | |
| مصباح وامض | مثبت على جانبي الحجرة | ||
| الإضاءة الخارجية | يتم تركيب مصابيح LED على جانبي الحجرة | ||
| إضاءة السقف | يتم تركيب مصابيح LED داخل السقف | ||
| مصباح المؤشر الجانبي | يتم تركيب مصباح تحذير أصفر خطي على جانب المقصورة والدواسات | ||
| اختياري | ** يمكن تجهيز إنذار الرجوع للخلف والكاميرا ** الفولاذ الكربوني القياسي، والفولاذ المقاوم للصدأ اختياري ** يمكن اختيار مضخة إطفاء أمريكية أو ألمانية |
||
| جميع الملحقات القياسية. تحمل مركبة إطفاء حديثة نموذجية معدات لمجموعة واسعة من مهام مكافحة الحرائق والإنقاذ. وتشمل هذه المعدات المجارف، والعصي ذات الخطاف، والفؤوس ومعدات القطع، وقضبان هاليغان... | |||
»Ⅲ.وصف المنتجات:

1. الهيكل ومجموعة نقل الحركة
♦ هيكل مقوى 6×4 مع قاعدة عجلات 4350+1350 مم، مصمم للأحمال الثقيلة والتعامل المستقر على الطرق الوعرة والزَلِقة.
♦ محرك ديزل Weichai WP10.340E32 بقدرة 340 حصانًا مع عزم دوران مرتفع عند عدد دورات منخفض، موثوق لعمليات التشغيل المتكررة والتسارع وتشغيل المضخة المستمر.
♦ علبة تروس HW ذات 10 سرعات مع نسب متقاربة، تتيح للسائق اختيار الترس المناسب لأي حالة طريق أو حمولة، مما يضمن نقل طاقة سلسًا وفعالًا.

2. نظام إخماد الحرائق
♦ خزان مسحوق جاف من الفولاذ الكربوني بسعة 3000 لتر مع تسع أسطوانات نيتروجين سعة كل منها 80 لترًا (ضغط تصميمي 15 ميجا باسكال) للتفريغ المستمر للمسحوق.
♦ خزان مياه من الفولاذ الكربوني بسعة 3000 لتر مع مضخة إطفاء CB10/80، تدفق 80 لتر/ثانية عند ضغط 1.0 ميجا باسكال، تعمل بواسطة مأخذ القدرة، ارتفاع شفط 9 أمتار، ووقت تجهيز ≤10 ثوانٍ.

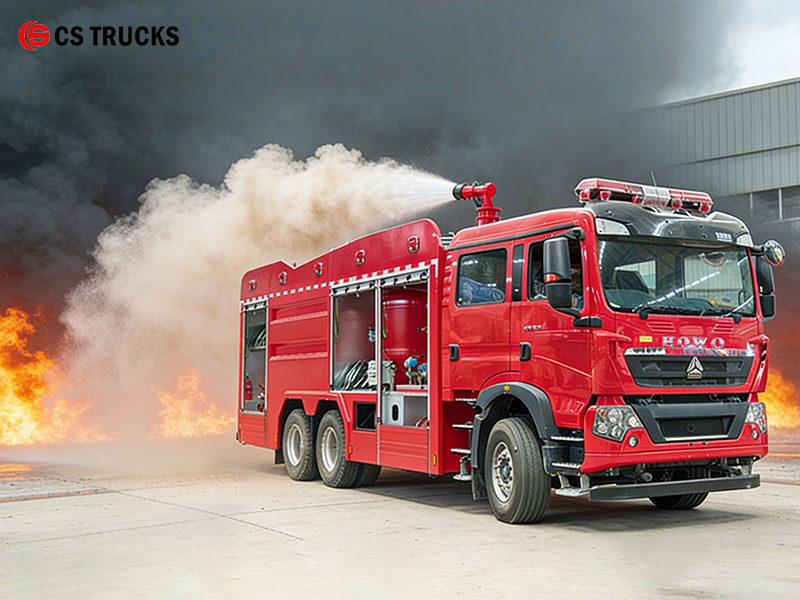

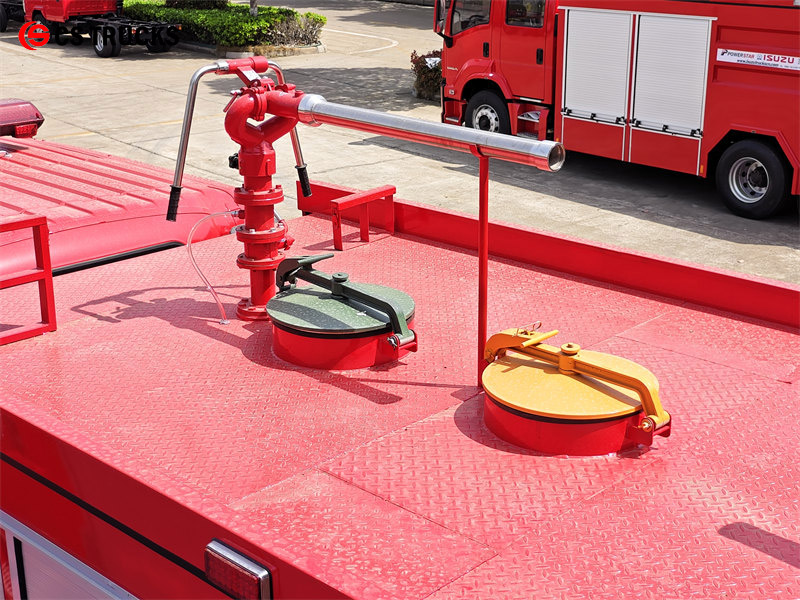

♦ مدفع إطفاء مثبت على السقف يوفر تدفقًا قدره 45 لتر/ثانية مع مدى 65 مترًا، مما يسمح بهجوم إطفاء من مسافة آمنة لحرائق الفئة A وB وC.
♦ مصباح تحذير طويل وصفارة على سقف المقصورة، وأضواء وامضة ومصابيح LED على جوانب المقصورة، وأضواء تحذير صفراء على الدواسات للسلامة الليلية.

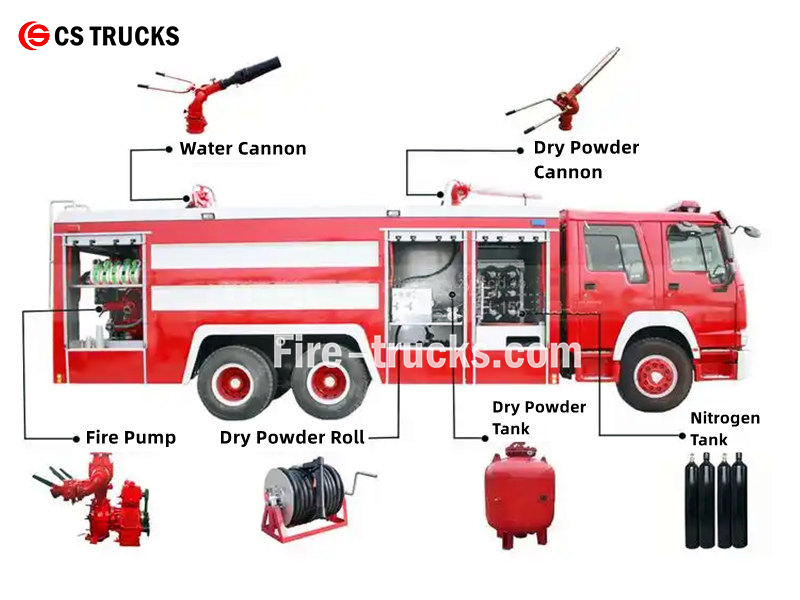

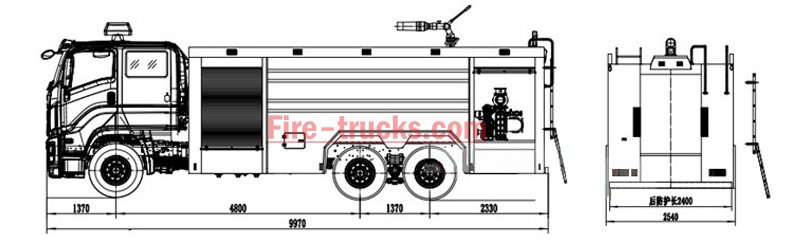

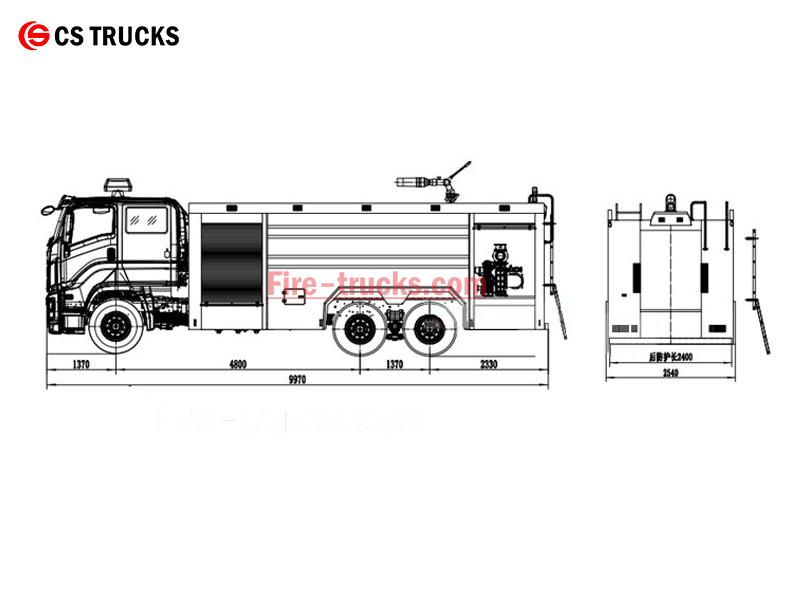

»Ⅳ.الهيكل الوظيفي لشاحنة إطفاء المسحوق الجاف HOWO:

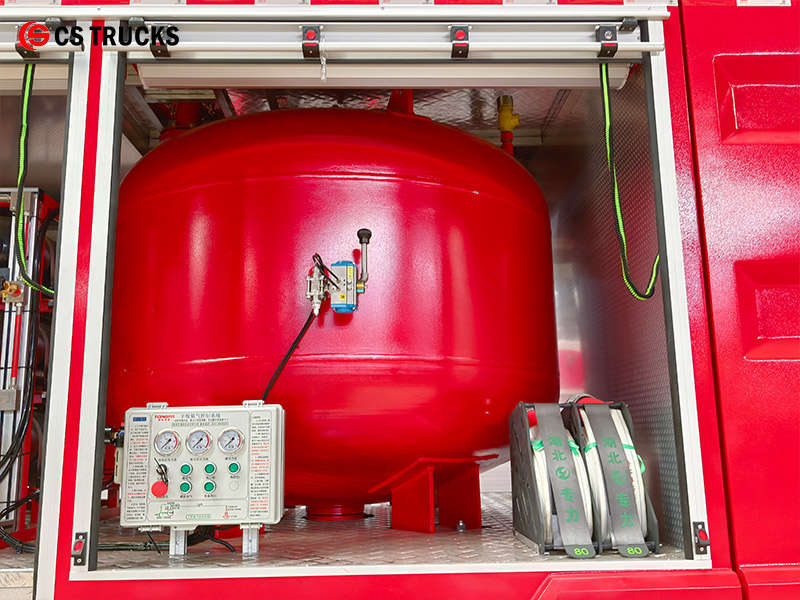

»Ⅴ.نظام المسحوق الجاف لشاحنة إطفاء المساحيق المتعددة HOWO:
★مزودة بخزان تخزين مسحوق جاف من الفولاذ الكربوني بسعة 3000 لتر، مما يوفر احتياطيًا كافيًا للرش المستمر طويل الأمد.

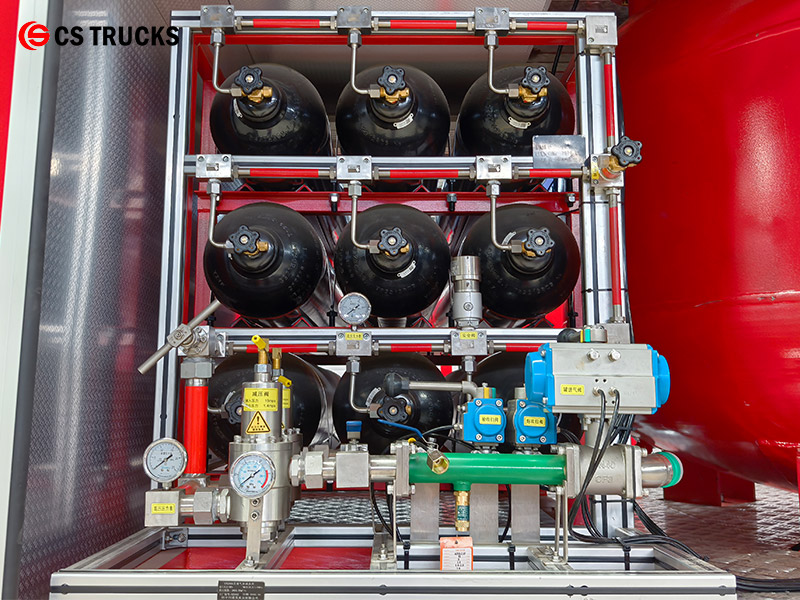

★مزوّد بتسع أسطوانات نيتروجين 80 لتر من فولاذ 37Mn، مصممة لتحمل ضغوط تصل إلى 15 ميجا باسكال.
★يقوم النيتروجين عالي الضغط بتحويل المسحوق الجاف إلى رذاذ بمعدل 60-100 كجم/ثانية، مما يوفر تغطية واسعة.
|
نظام المسحوق الجاف |
|
|
الطراز |
R25-303 |
|
وعاء الضغط |
Ⅱ |
|
ضغط التصميم |
1.76MPa |
|
ضغط اختبار الضغط |
2.2MPa |
|
درجة حرارة التصميم |
50° |
|
الوزن الصافي للوعاء |
1345 كجم |
|
السعة |
3.0 متر مكعب |
|
مجموعة أسطوانات النيتروجين |
|
|
عدد أسطوانات النيتروجين |
9 |
|
السعة |
80 لتر |
|
ضغط التشغيل |
≤15 ميجا باسكال |

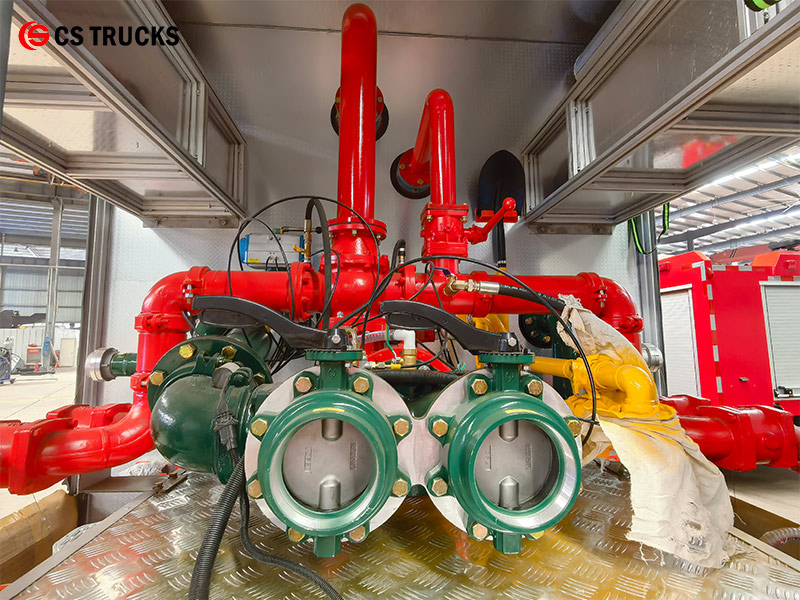

»Ⅵ.نظام الماء والرغوة لشاحنة إطفاء الحرائق الصناعية بالمسحوق الجاف:

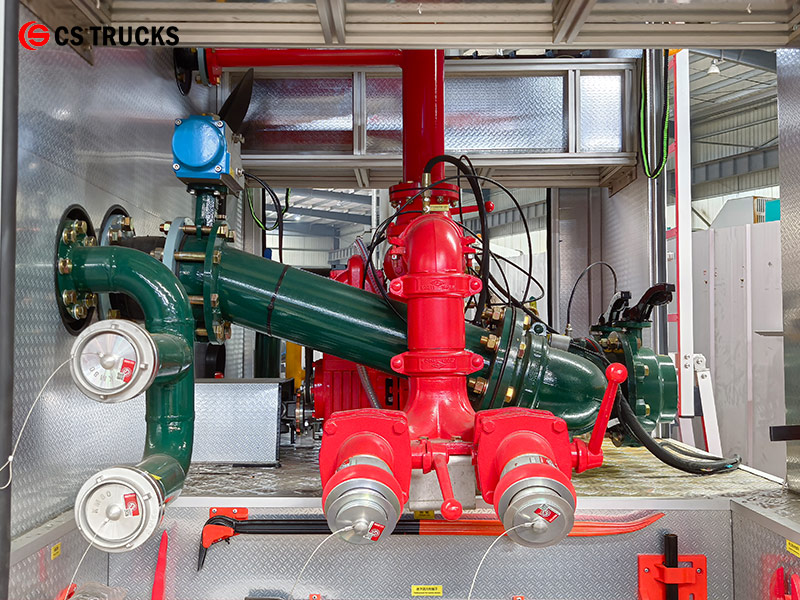

★مزوّدة بخزان مياه من الفولاذ الكربوني بسعة 3000 لتر ومضخة إطفاء حرائق من علامة تجارية محلية رائدة.
★تستخدم وضع تشغيل بواسطة مأخذ القدرة (PTO)، مع تحضير تلقائي، ونطاق ضغط 1.6-2.5 ميجا باسكال.
★معدل التدفق يصل إلى 45 لتر/ثانية، وارتفاع الشفط 9 أمتار، ووقت التحضير ≤10 ثوانٍ.

|

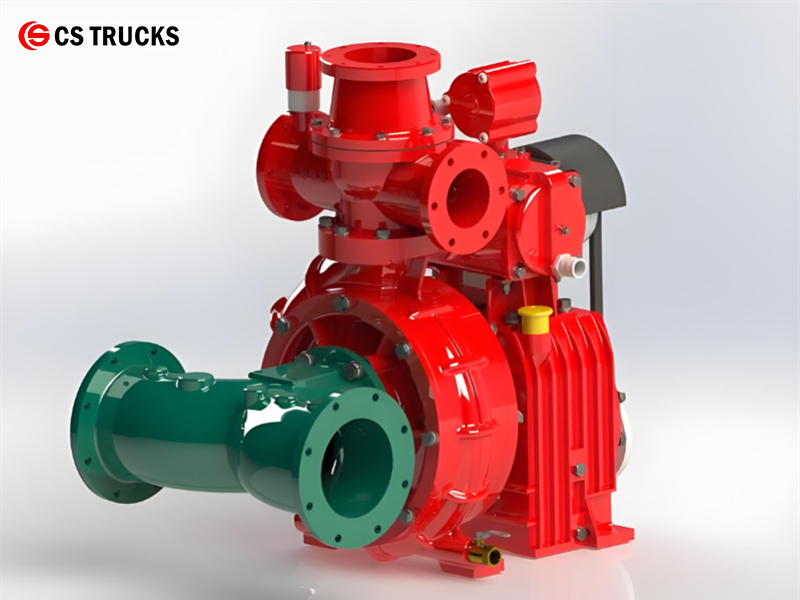

طراز مضخة الحريق |
الضغط |
أقصى ضغط تشغيل |
التدفق |
السرعة المقدرة |
نسبة السرعة |
أقصى ضغط |
وقت التحضير |
الرفع |
|
CB10/80-XZ |
1.0MPa |
1.380MPa |
80L/s |
3300±3435دورة/دقيقة |
1:1.54 |
≥0.40MPa |
≤10s |
40m |
