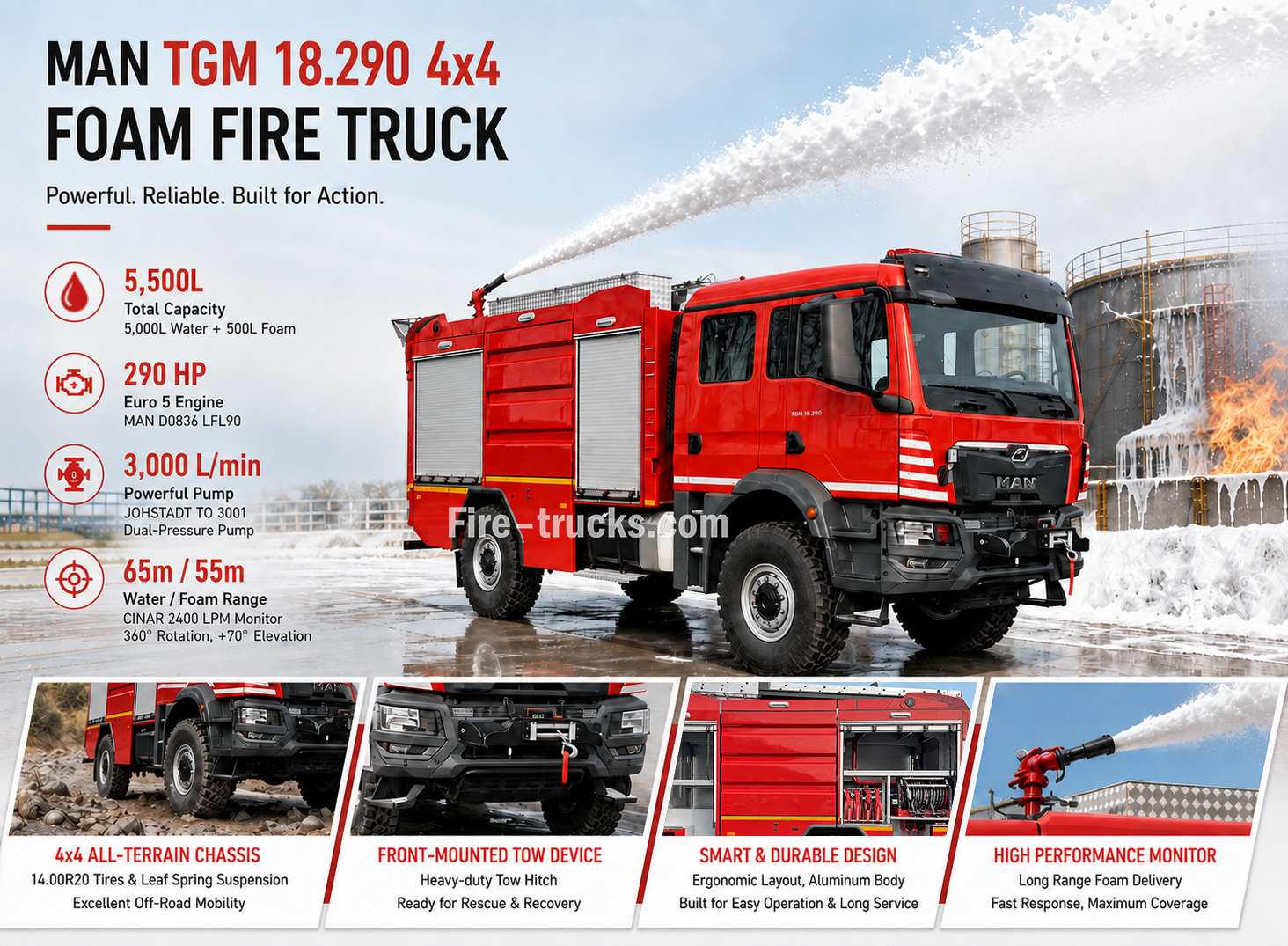

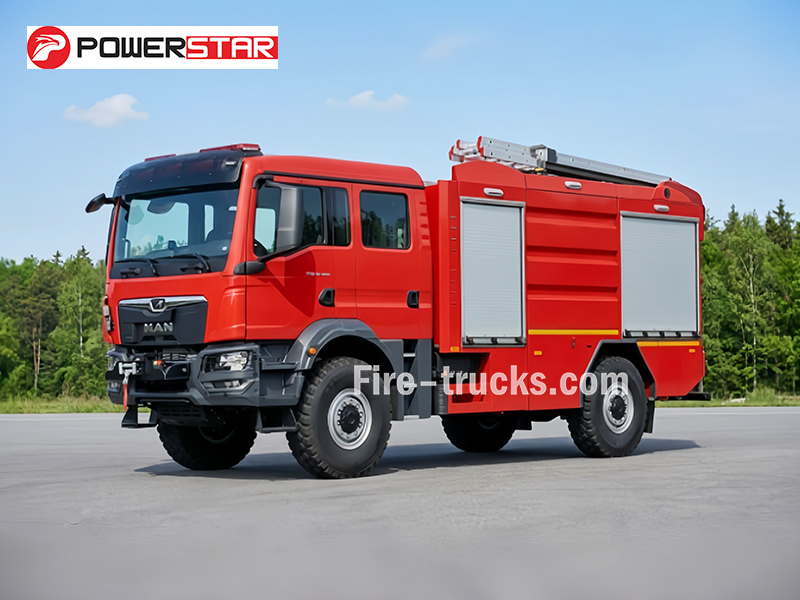

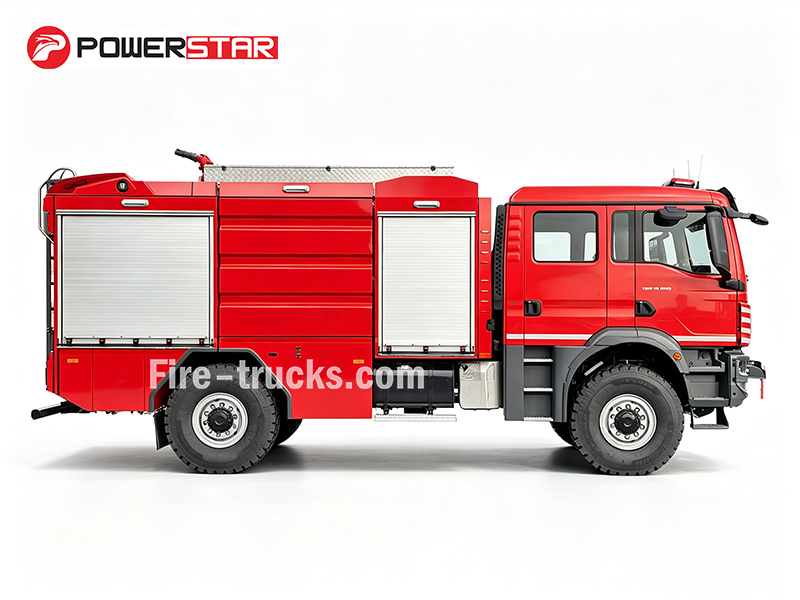

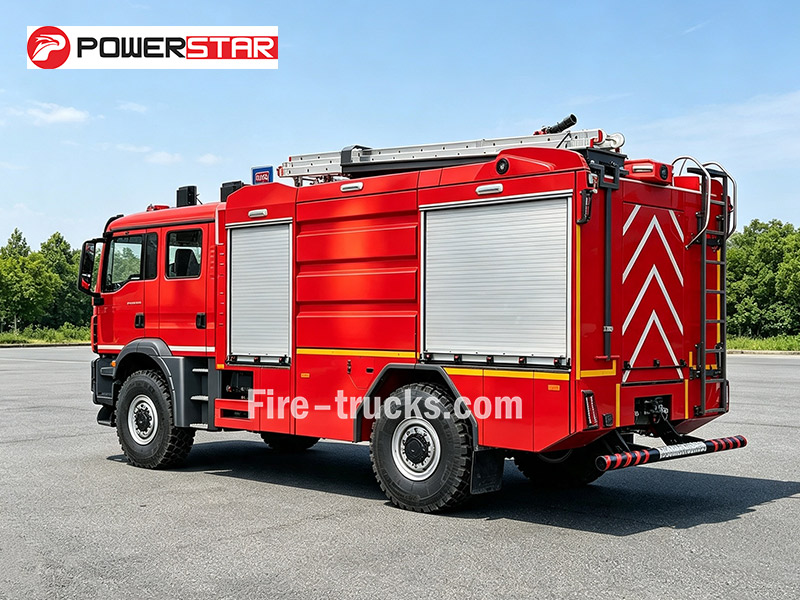

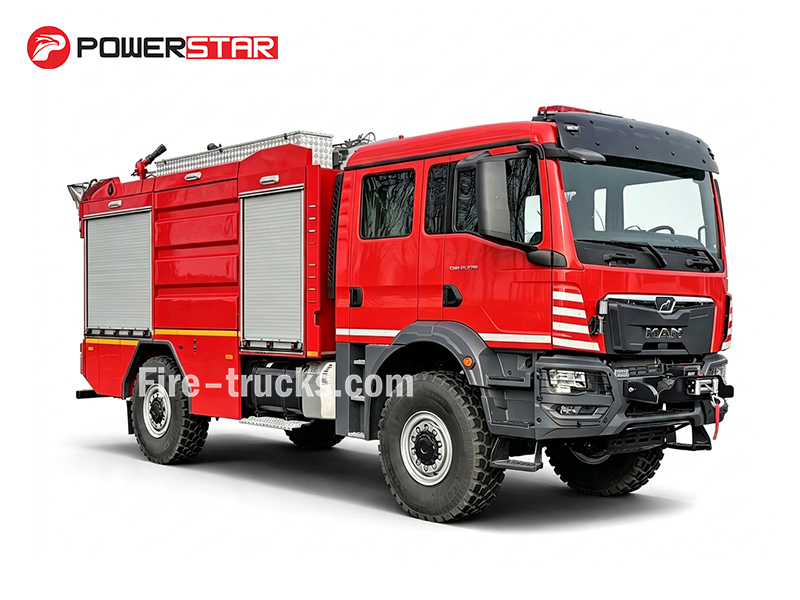

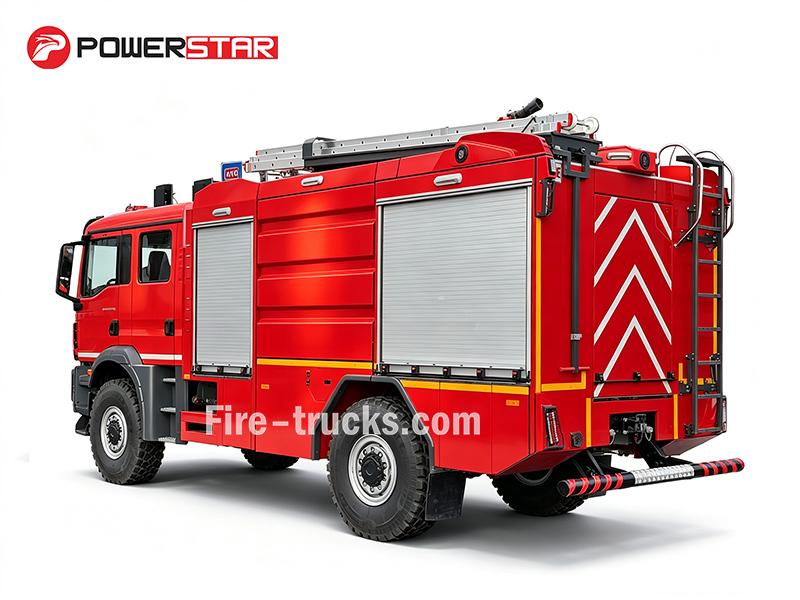

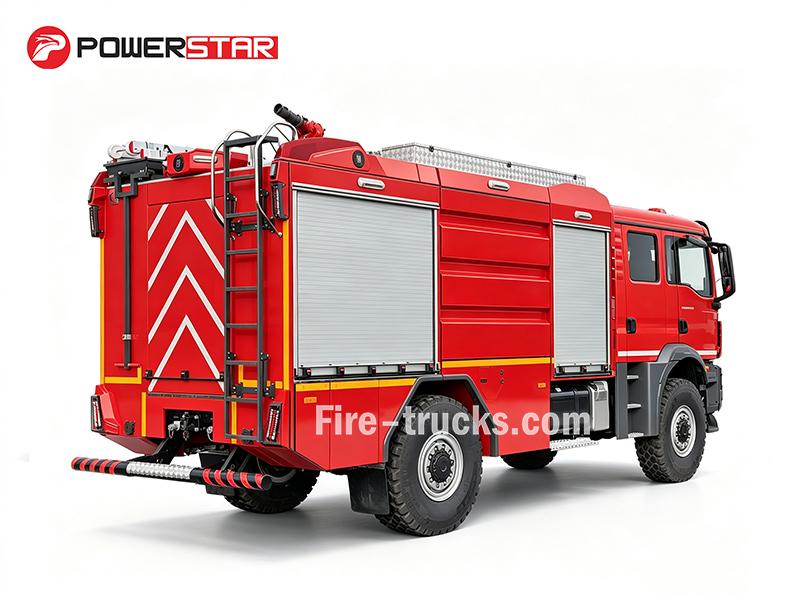

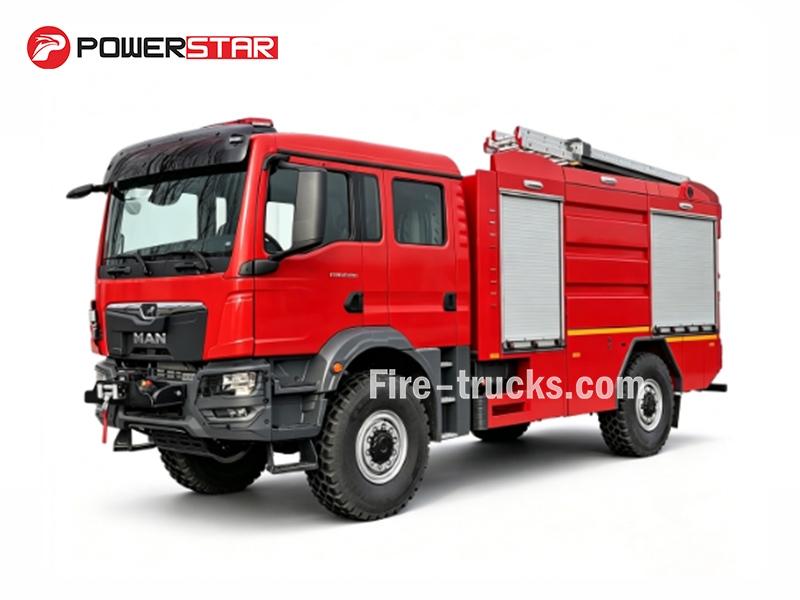

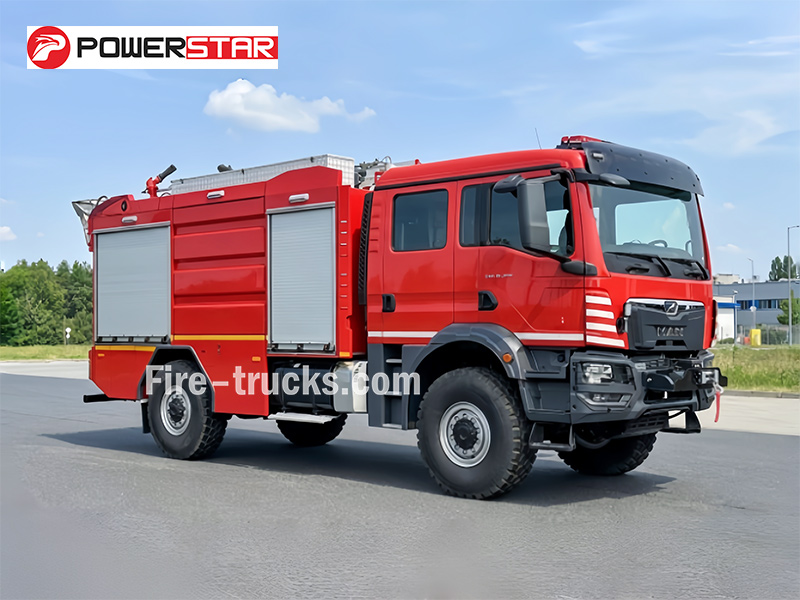

شاحنة إطفاء رغوية MAN بسعة 5,500 لتر ونظام دفع 4×4 تعمل بمحرك D0836 LFL90 بقوة 290 حصان، مع هيكل 4×4 يتعامل مع التضاريس الوعرة بثقة. السعة الإجمالية هي 5,500 لتر — 5,000 لتر ماء و500 لتر رغوة. تضخ مضخة JOHSTADT TO 3001 مقدار 3,000 لتر/دقيقة عند كل من ضغط 10 بار و40 بار، بينما يصل المدفع الأمامي CINAR 2400 LPM إلى مدى 65 مترًا بالماء و55 مترًا بالرغوة. تأتي بشكل قياسي مع خراطيم، وخط شفط، ووصلات، ومدفع رغوة، وحقيبة أدوات. مصممة للمواقع الصناعية، والطرق الريفية، وعمليات مكافحة الحرائق الميدانية الصعبة.
هيكل شاحنة:
MAN TGM 18.290 4×4 BB CHقدرة العمل:
5000L water + 500L foam (5500L total)قوة المحرك:
290 HP (213 kW) / D0836 LFL90مضخة الإطفاء:
JOHSTADT TO 3001تدفق المضخة:
3000 L/min @ 10 bar / 40 barضغط العمل:
10 bar (normal) / 40 bar (high pressure)جهاز مراقبة الحريق:
CINAR 2400 LPMمراقبة التدفق:
2400 L/minنطاق الشاشة:
Water ≥65 m, Foam ≥55 mتُبنى شاحنة إطفاء الرغوة MAN 4×4 هذه حول محرك D0836 LFL90 بقوة 290 حصان وهيكل دفع رباعي متين يتعامل بسهولة مع التضاريس الوعرة ومواقع العمل النائية. هذه مركبة إنقاذ وإطفاء رغوة ومياه MAN بسعة 5500 لترتحمل إجمالي 5500 لتر — 5000 لتر من الماء و500 لتر من الرغوة. تضخ مضخة JOHSTADT TO 3001 مقدار 3000 لتر/دقيقة عند ضغط 10 بار و40 بار، وتقذف مدفع CINAR 2400 LPM المثبت في المقدمة الماء حتى 65 مترًا والرغوة حتى 55 مترًا. تأتي شاحنة إطفاء الرغوة الثقيلة MAN 4x4 هذه بتجهيزات قياسية: خراطيم، خط شفط، وصلات، مسدس رغوة، وحقيبة أدوات. يجعل المحرك القوي، والمضخة ثنائية الضغط، وقدرة الدفع الرباعي المتينة منها خيارًا قويًا للاستجابة للحرائق الصناعية، والعمليات الريفية، وظروف مواقع الحرائق الصعبة.

|
السعة التشغيلية |
طراز المحرك |
قاعدة العجلات |
الهيكل العلوي |
|
5000 لتر ماء + 500 لتر رغوة |
290 حصان / D0836 LFL90 |
4500 مم |
★ خزان من الفولاذ الكربوني، سعة 5500 لتر ★★ مضخة إطفاء JOHSTADT TO 3001، تدفق 3000 لتر/دقيقة عند 10 بار / 40 بار ★★ مدفع CINAR 2400 LPM أمامي، الماء ≥65 م، الرغوة ≥55 م ★ طراز جديد لعام 2026 |
»Ⅰ.الميزات الرئيسية:
★ محرك MAN D0836 LFL90 بقوة مقدرة 290 حصان لإخماد حرائق الرغوة والاستجابة للتضاريس الوعرة
★ هيكل MAN TGM 18.290 4×4 مع ونش أمامي (7938 كجم / 16800 رطل)، وخزان ماء 5000 لتر، وخزان رغوة 500 لتر للإخماد بمادتين
★ مضخة إطفاء JOHSTADT TO 3001 (3000 لتر/دقيقة عند 10 بار / 40 بار) + مدفع CINAR 2400 LPM (الماء ≥65م، الرغوة ≥55م) لإخماد الحرائق
★ ناقل حركة أوتوماتيكي بـ8 سرعات مع MAN PowerMatic 08.13 OD لتشغيل سلس على الطرق وخارجها
★ معدات إطفاء كاملة، تشمل الخراطيم، والفوهات، ومسدس الرغوة، وحقيبة الأدوات الأساسية لمكافحة حرائق الفئة B
»Ⅱ.معلمات المنتج:
| شاحنة إطفاء MAN TGM 18.290 BB CH | |||
| عام | السعة التشغيلية | 5000 لتر ماء + 500 لتر رغوة | |
| هيكل الشاحنة | MAN TGM 18.290 4x4 BB CH | ||
| قوة المحرك | 290 حصان / MAN D0836 LFL90 | ||
| مضخة الإطفاء | JOHSTADT TO 3001 | ||
| مدفع الإطفاء | CINAR 2400 LPM | ||
| المحور الأمامي | 7500 كجم | ||
| المحور الخلفي | 10000 كجم | ||
| السرعة القصوى | 80 كم/ساعة | ||
| الأبعاد الكلية الطول*العرض*الارتفاع | 7990*2550*3640 مم | ||
| الوزن الإجمالي للمركبة | 17500 كجم | ||
| الوزن الفارغ | 10430 كجم | ||
| المحرك | طراز المحرك | MAN D0836 LFL90 | |
| نوع الوقود | ديزل | ||
| القدرة | 290 حصان(213 كيلوواط) | ||
| معيار الانبعاثات | Euro 5 | ||
| سعة خزان الوقود | 300 لتر | ||
| نوع المحرك | 6 أسطوانات على خط واحد، تبريد بالماء، محرك ديزل بشاحن توربيني، تبريد داخلي | ||
| الهيكل | نوع الدفع | 4x4 | |
| قاعدة العجلات | 4500 مم | ||
| ناقل الحركة | MAN PowerMatic 08.13 OD(ناقل حركة أوتوماتيكي بـ 8 سرعات) | ||
| الإطار | 14.00R20 | ||
| عدد الإطارات | 6 إطارات وإطار احتياطي واحد | ||
| مضخة إطفاء الحريق | الطراز | JOHSTADT TO 3001 | |
| معدل التدفق | 3000 لتر/دقيقة | ||
| النوع | مضخة طرد مركزي، EN 1028 | ||
| الضغط العادي | 10 بار | ||
| الضغط العالي | 40 بار | ||

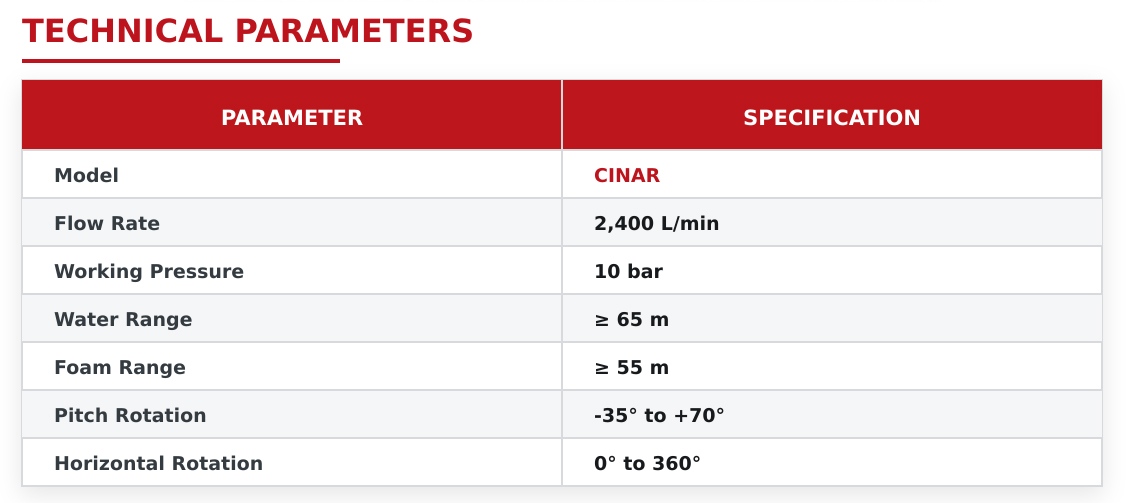

| مدفع إطفاء حريق | الطراز | CINAR 2400 لتر/دقيقة | |
| التدفق | 10 بار | ||
| المدى | الماء | ≥65 م | |
| الرغوة | ≥55 م | ||
| دوران الميل | - 35~+70° | ||
| الدوران الأفقي | 0~360° | ||
| التكوين القياسي | جميع الملحقات القياسية: خرطوم إطفاء الحريق، مرشح، وصلة، مفتاح ربط، مسدس ماء/رغوة، مجموعة أدوات أساسية، دليل باللغة الإنجليزية…… | ||


1. الهيكل ومجموعة نقل الحركة
♦ الهيكل: MAN TGM 18.290 4×4 BB CH، قاعدة عجلات 4500 مم، مصمم لتحقيق الثبات على الطرق الوعرة والتنقل في التضاريس الصعبة
♦ المحرك:D0836 LFL90 ديزل توربيني، 290 حصان (213 كيلوواط)، عزم دوران قوي عند السرعات المنخفضة للاستجابة في التضاريس الوعرة وتشغيل المضخة بشكل مستمر
♦ناقل الحركة: MAN PowerMatic 08.13 OD، ناقل حركة أوتوماتيكي بـ 8 سرعات، تبديل سلس للقيادة على الطرق السريعة والطرق الوعرة

2. نظام إخماد الحرائق
♦ الخزان: 5000 لتر ماء + 500 لتر رغوة (5500 لتر إجماليًا)، فولاذ مقاوم للصدأ AISI 316L، طلاء داخلي بالإيبوكسي لمقاومة التآكل
♦ مضخة: JOHSTADT إلى 3001، 3000 لتر/دقيقة عند 10 بار / 40 بار، تعمل بواسطة مأخذ القدرة، متوافقة مع EN 1028

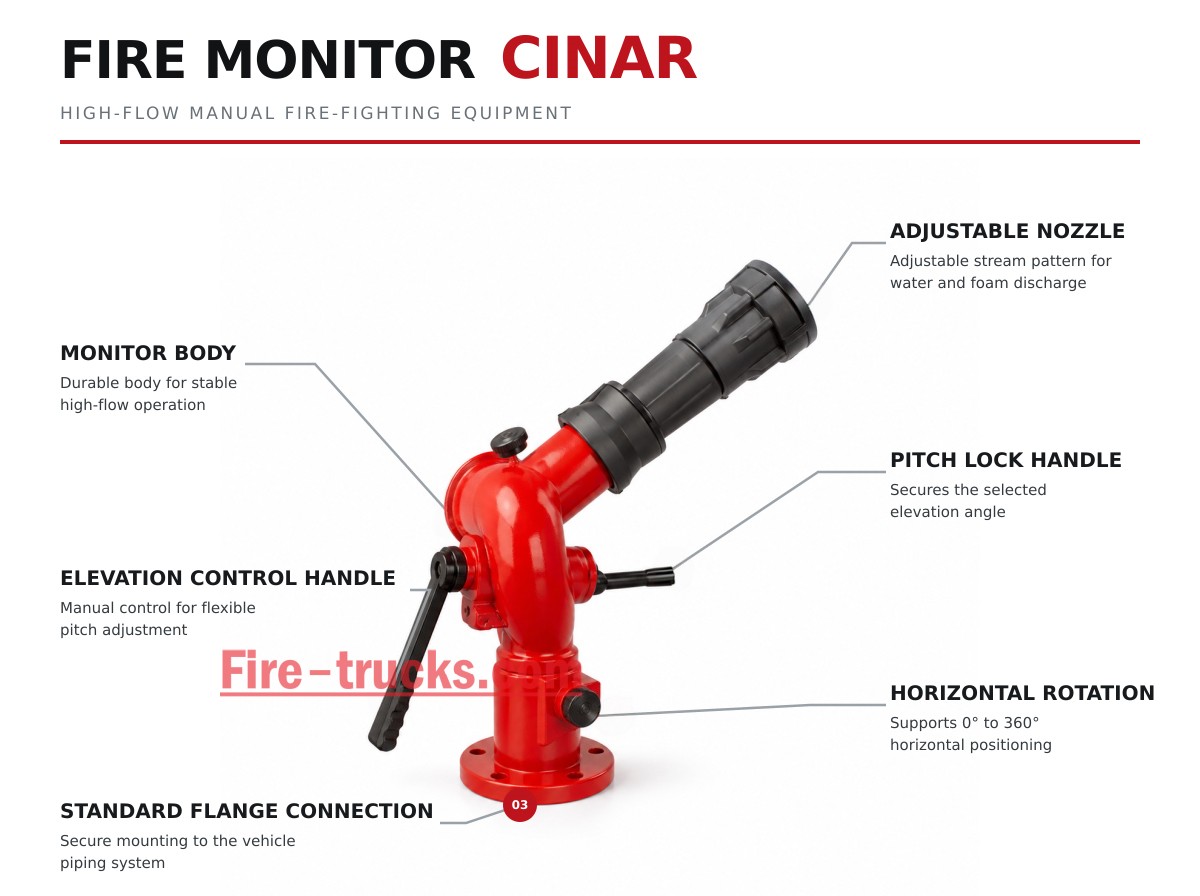

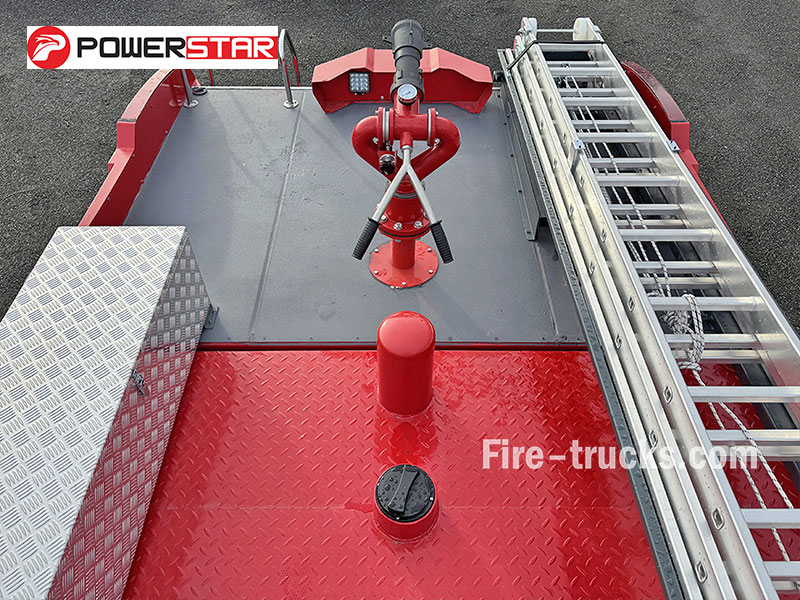

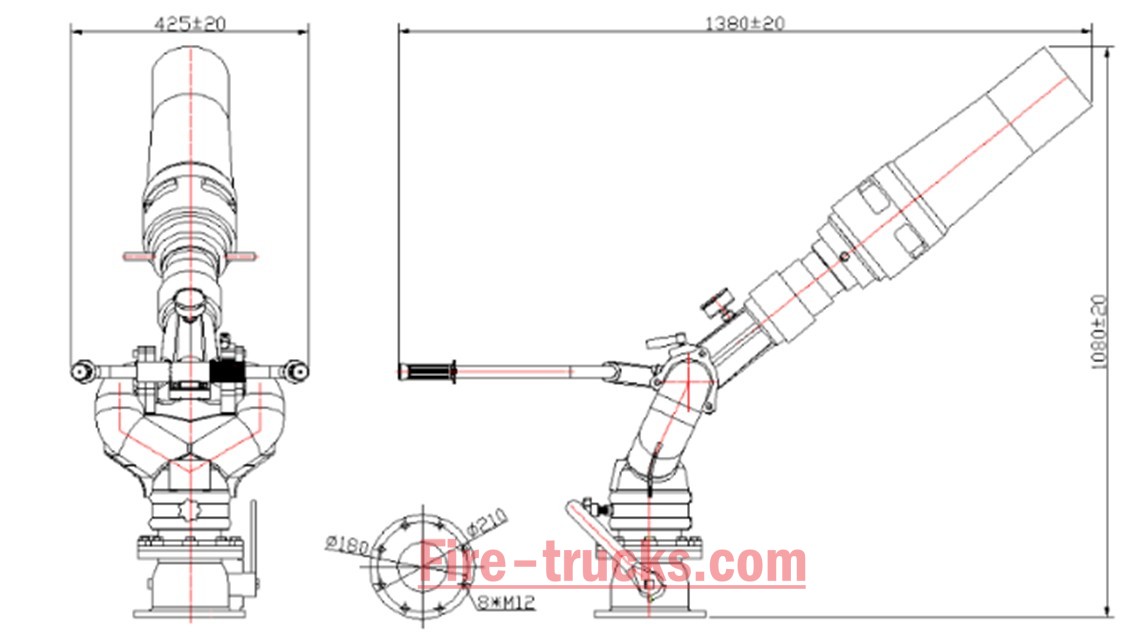

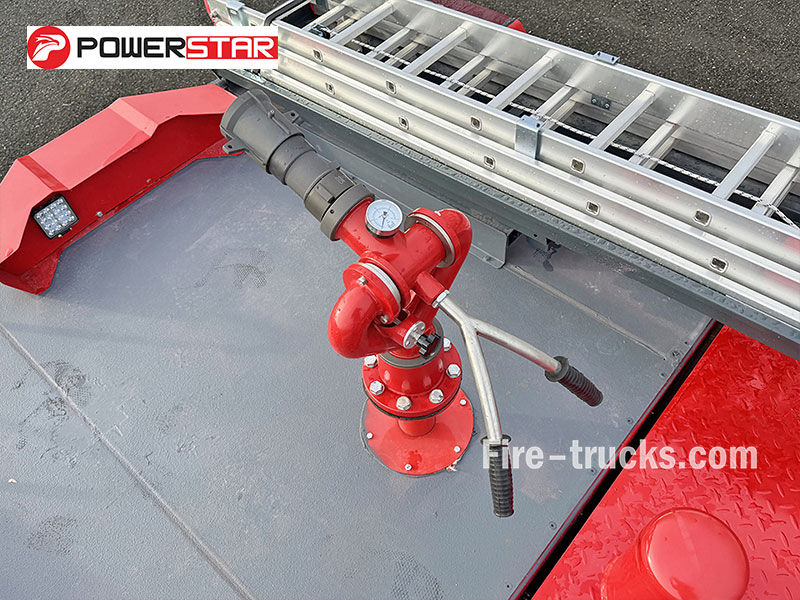

♦ مراقب إطفاءمراقب: مراقب أمامي CINAR بقدرة 2400 لتر/دقيقة، مدى الماء ≥65 م، مدى الرغوة ≥55 م، دوران أفقي 360°، ميل رأسي من -35° إلى +70°

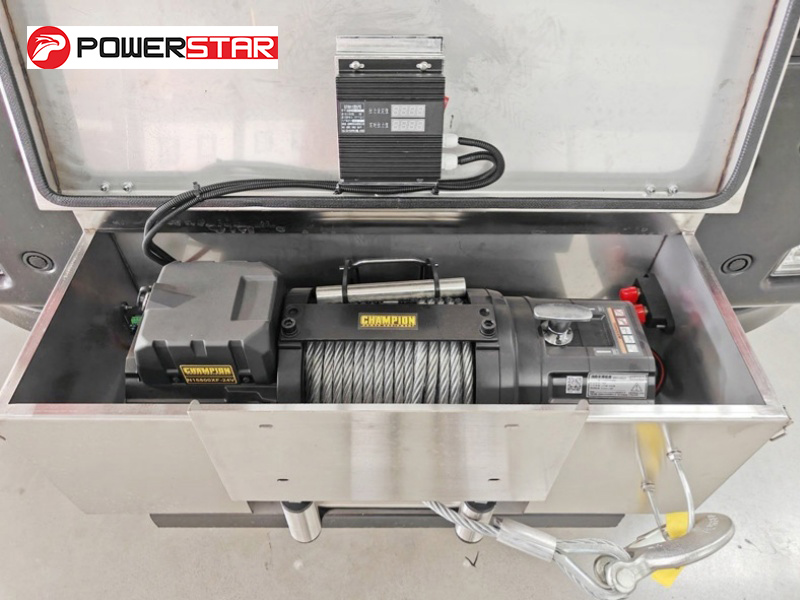

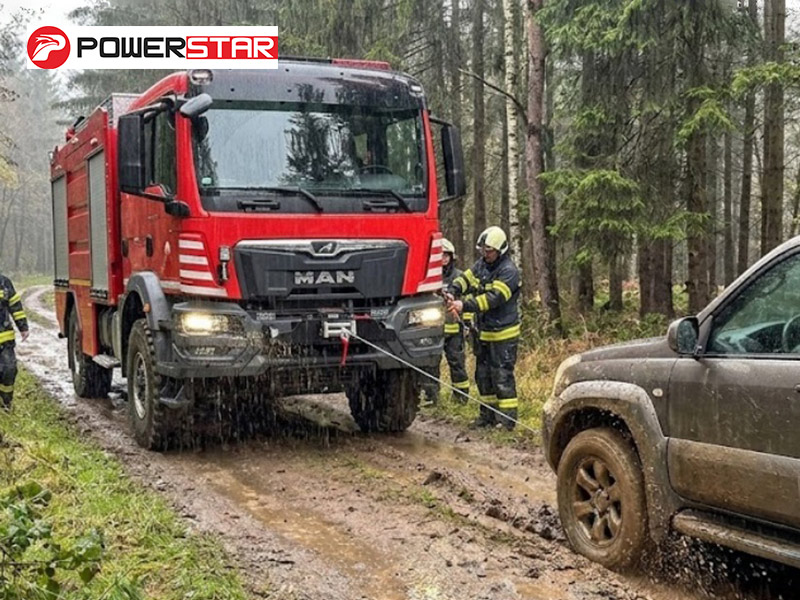

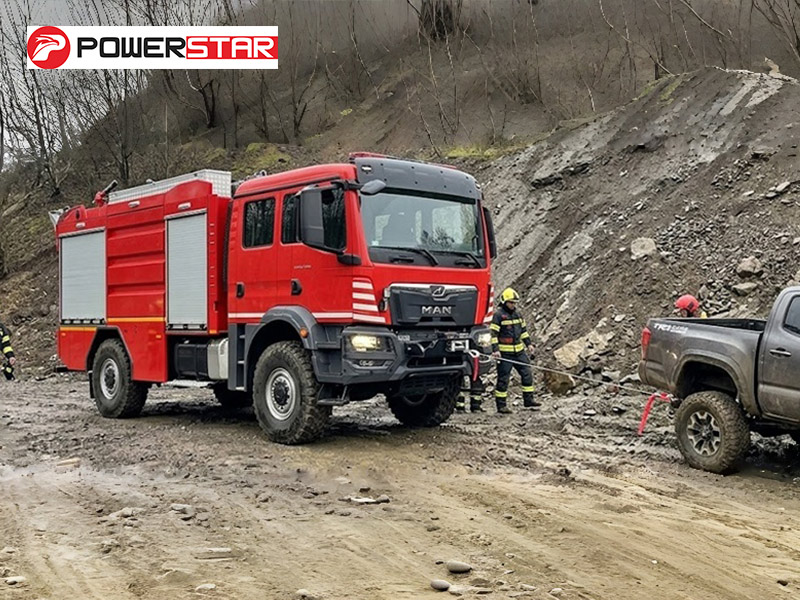

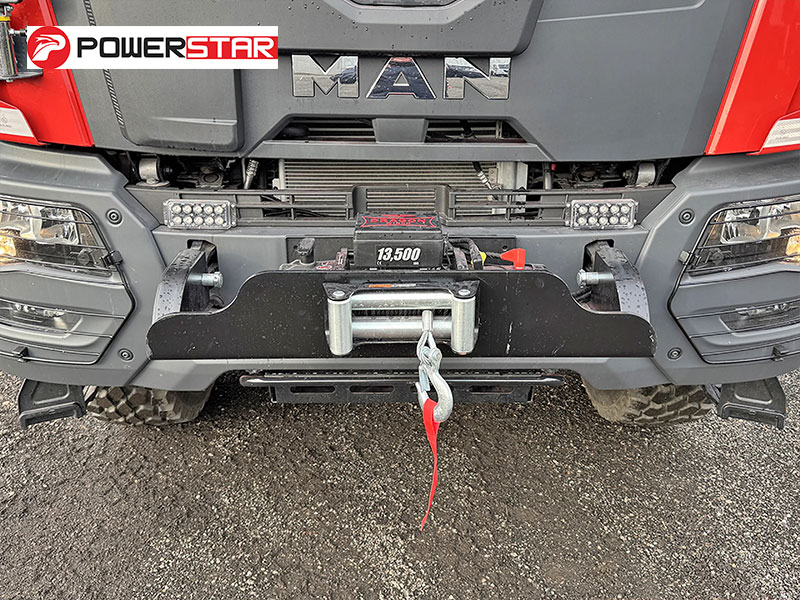

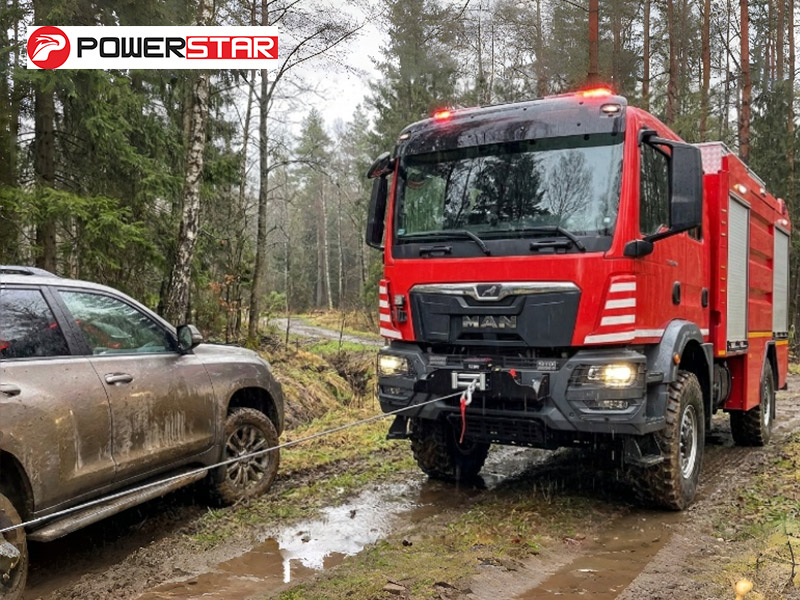

»Ⅳ.سحب أمامينظام الونش :
★ ونش سحب أمامي مثبت بقدرة سحب قصوى 75 كيلو نيوتن، حبل سلكي بطول 38 م × قطر 13 مم، زاوية رأسية 8° وزاوية أفقية 5° للتضاريس المعقدة
★ طاقة تيار مستمر 12 فولت/24 فولت، تخفيض تروس كوكبية ثنائية المرحلة بنسبة 430:1 (ترس مستقيم + ترس كوكبي)، تروس تعدين مسحوقية عالية القوة لموثوقية الاستخدامات الشاقة
★ محرك بملف توالي مع نظام فرملة موثوق وتحرير يدوي للحبل عبر القابض—تشغيل سهل وتحكم آمن

| قدرة السحب: | 16800 رطل (7938 كجم) |
| المحرك: | 5.4 كيلوواط/7.1 حصان (12 فولت)؛ 6.0 كيلوواط/7.9 حصان (24 فولت) |
| نسبة التخفيض: | 430:1 |
| حجم الحبل الفولاذي: | Φ15/32 بوصة*87 قدم (Φ12 مم*26.5 م) |
| حجم الأسطوانة: | Φ3.5 بوصة*8.6 بوصة (Φ89 مم*219 مم) |
| الأبعاد الكلية: | 24.4 بوصة*8.4 بوصة*11.4 بوصة (620 مم*214 مم*290 مم) |
| أبعاد التركيب: | 10 بوصات*4.5 بوصة (254 مم*114.3 مم) |
| الوزن الصافي: | 147.7 رطل (67 كجم) |
» Ⅴ.نظام مضخة الحريق :

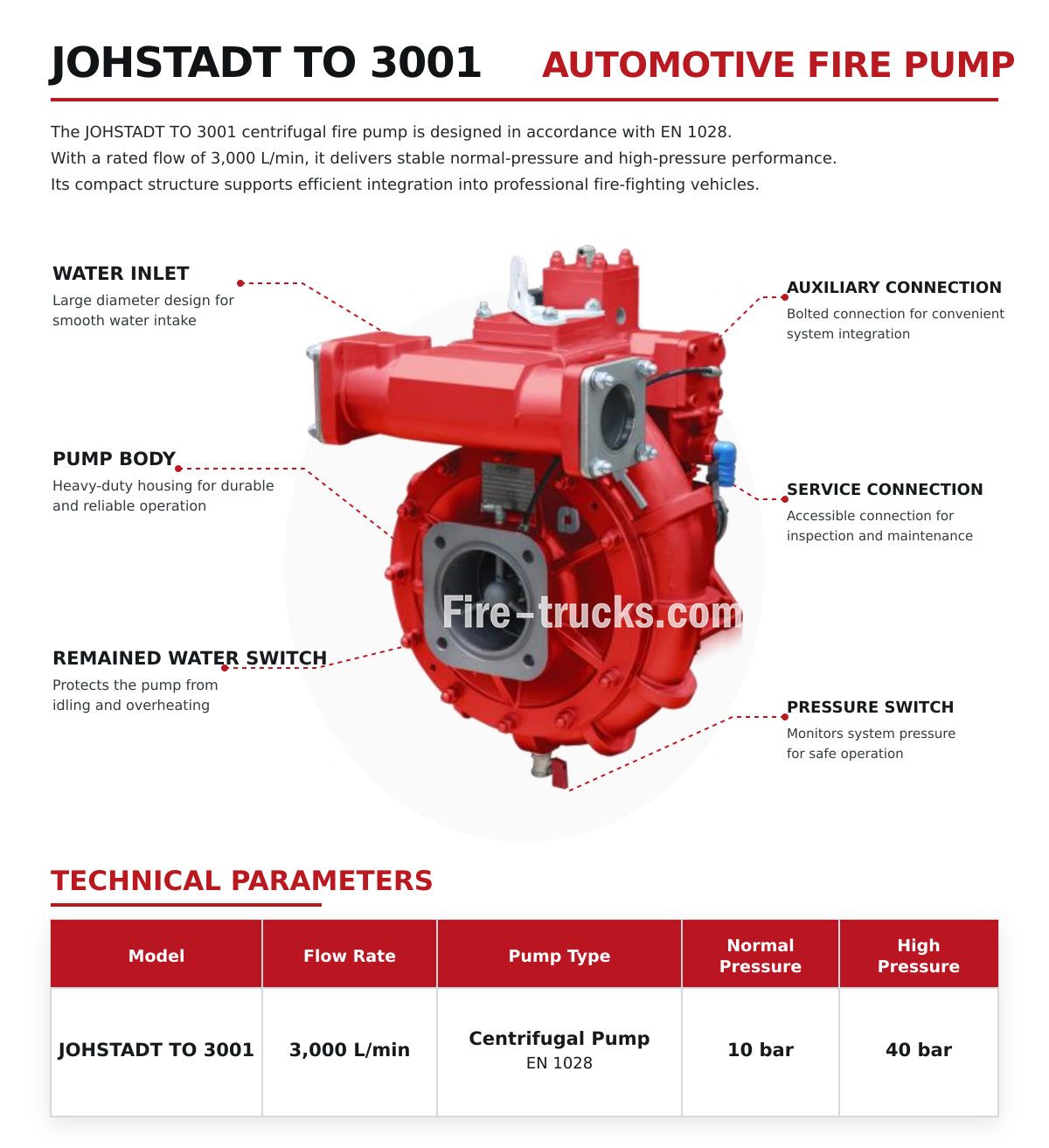

مضخة الحريق:
تم تركيب مضخة الحريق JOHSTADT TO 3001، المقدرة بمعدل 3,000 لتر/دقيقة مع خرج ضغط مزدوج عند 10 بار و40 بار، في غرفة المضخة الخلفية. صُممت لتوفير أداء موثوق، وهي تدعم كلاً من خطوط الخراطيم القياسية وعمليات الضغط العالي، مما يضمن توصيل المياه أو الرغوة بكفاءة عبر مسافات طويلة.

» Ⅶ.معدات مكافحة الحرائق:

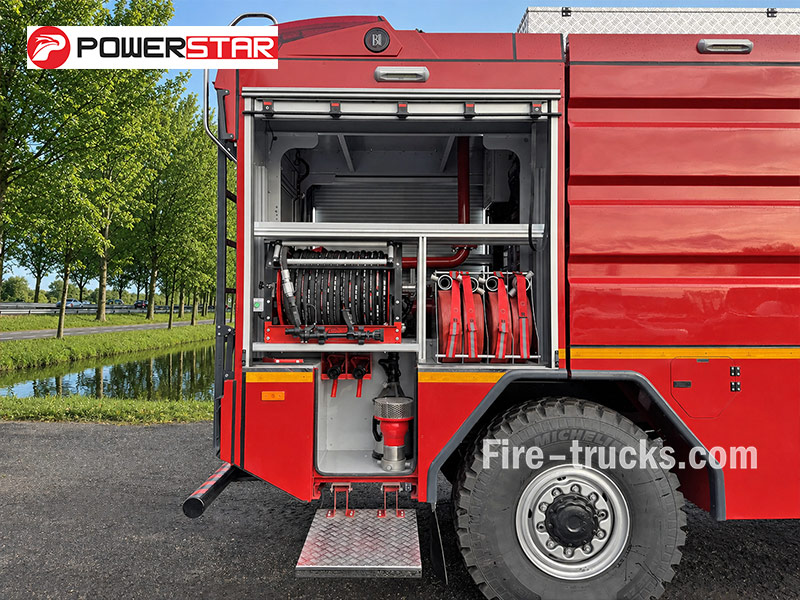

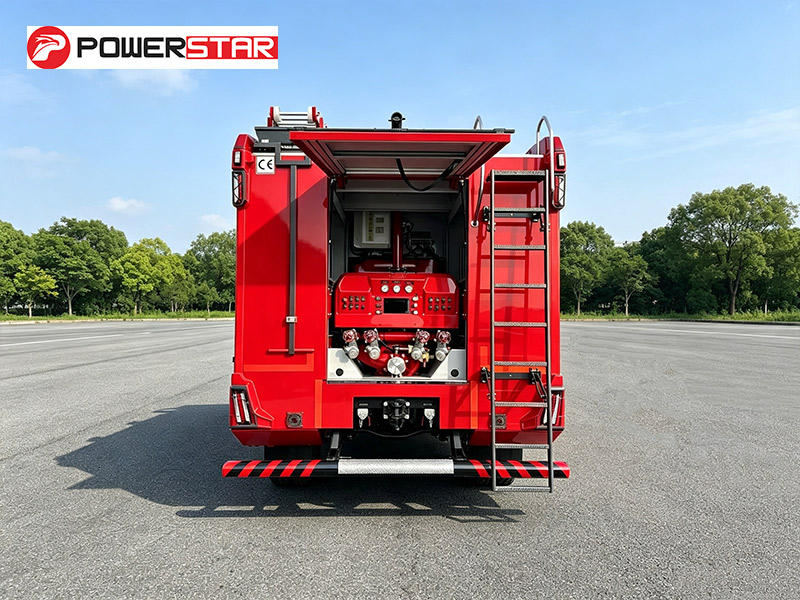

• غرفة المعدات
تم ترتيب خزائن التخزين حول المركبة، ومزودة برفوف قابلة للتعديل وصوانٍ قابلة للسحب. يتم تثبيت خراطيم الحريق وخطوط الشفط ومدافع الرغوة على الرفوف، بينما تُخزّن الأدوات اليدوية مثل المفاتيح والفؤوس والقضبان الرافعة في الصواني لسهولة الوصول السريع، مما يقلل وقت التجهيز في مواقع الطوارئ.

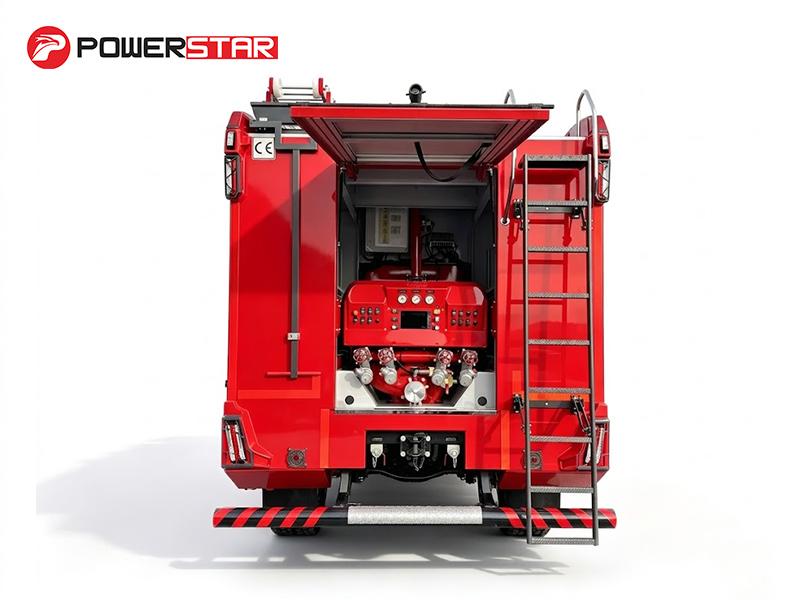

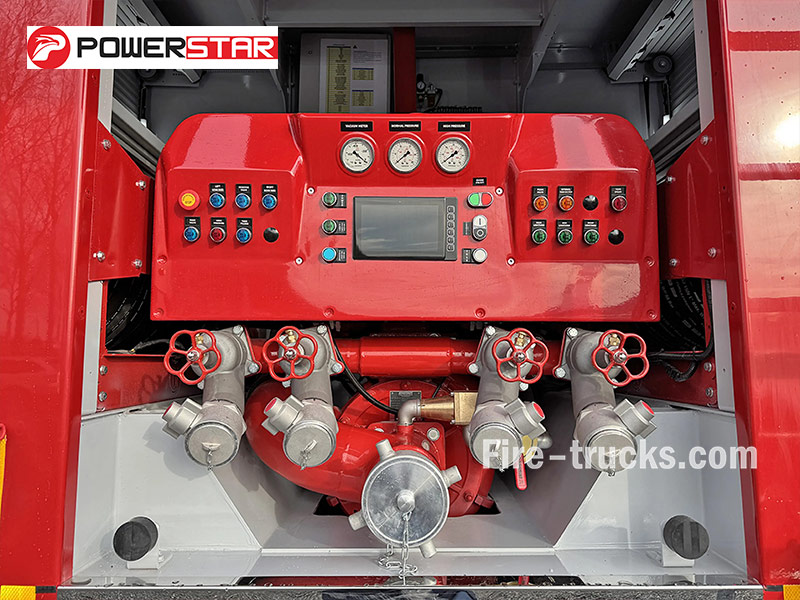

•غرفة المضخة:مجهزة بمضخة حريق JOHSTADT TO 3001، ولوحة تحكم، ومقياس ضغط، ومقياس تفريغ، وإضاءة للمقصورة. تشمل الملحقات خراطيم الحريق، وخطوط الشفط، والمجمّعات، والمصافي، وفوهات الحريق، ومدافع الرغوة، ومفاتيح خراطيم الشفط، والمهايئات.

تأتي شاحنة الإطفاء الرغوية MAN TGM 18.290 4×4 مزودة بمضخة JOHSTADT TO 3001 مثبتة في الخلف ومراقب CINAR 2400 LPM مثبت في الأمام. تبلغ السعة الإجمالية للسوائل 5,500 لتر — 5,000 لتر ماء و500 لتر رغوة. ترتكز المركبة على هيكل دفع رباعي متين، وتعمل بمحرك ديزل MAN D0836 LFL90 بقدرة 290 حصاناً مع ناقل حركة أوتوماتيكي من 8 سرعات. يشمل التسليم القياسي الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة أدوات أساسية. المواصفات الكاملة مدرجة أدناه:
