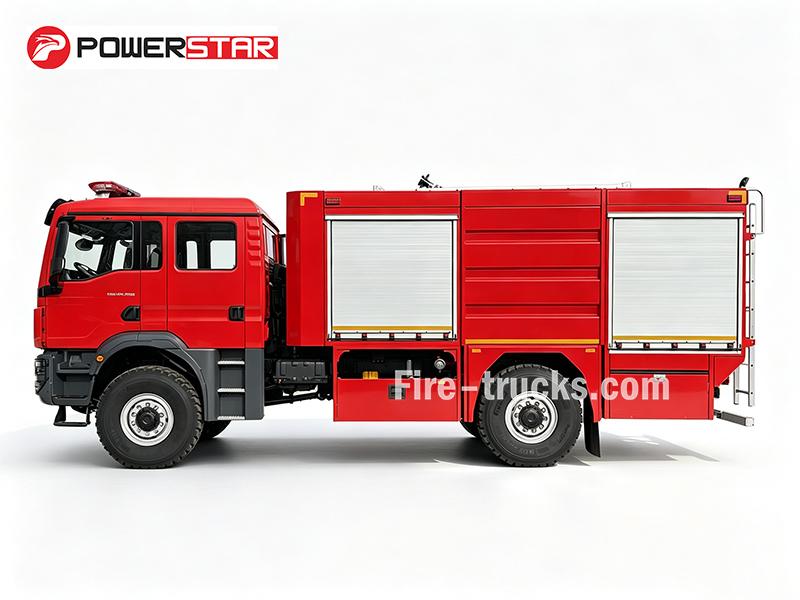

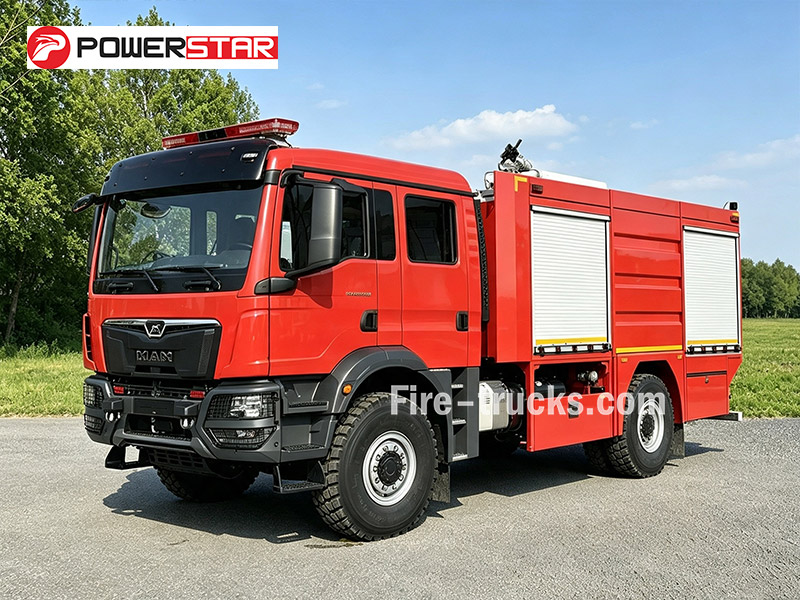

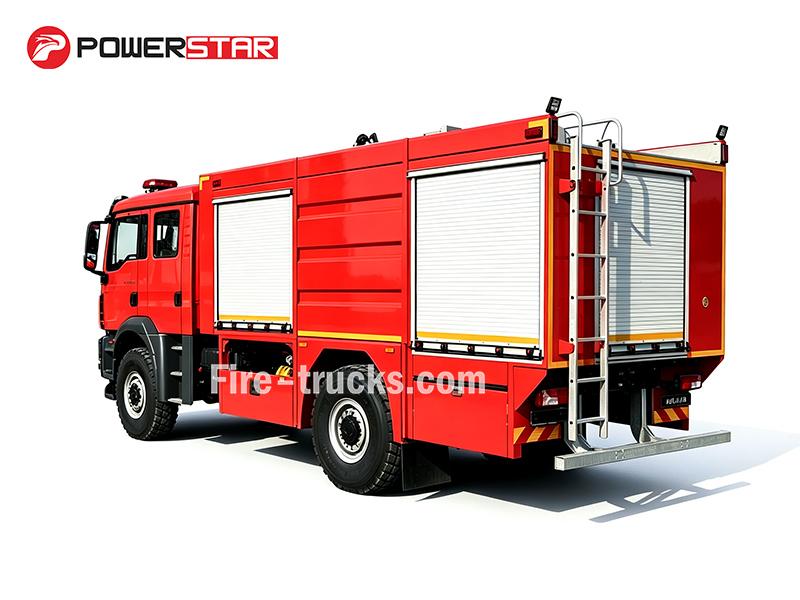

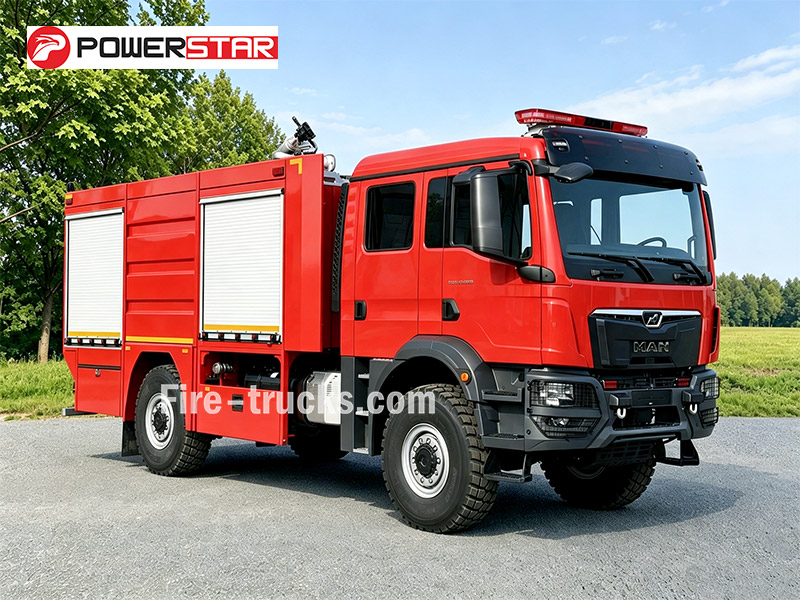

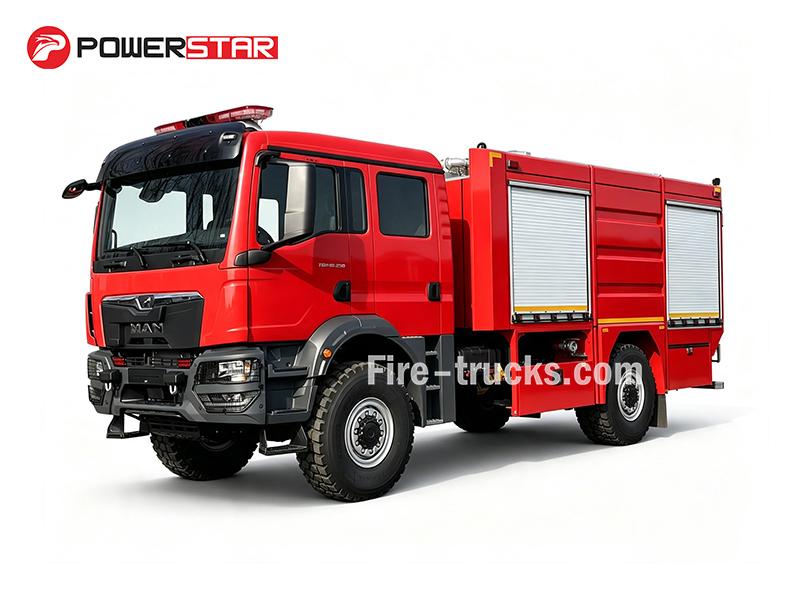

شاحنة إطفاء رغوية MAN بسعة 5,000 لتر ونظام دفع 4×4 تعمل بمحرك D0836LFL89 بقدرة 250 حصان، مع هيكل 4×4 يتعامل مع التضاريس الوعرة بسهولة. تبلغ السعة الإجمالية 5,000 لتر—4,500 لتر من الماء و500 لتر من الرغوة. تضخ مضخة CINAR 3000 N ما يصل إلى 3,000 لتر/دقيقة عند ضغط 10 بار، وتوفر المراقبة الأمامية CINAR 2400 LPM مدى وصول للماء يبلغ 50 مترًا. تأتي قياسيًا مع خراطيم، وخط شفط، ووصلات، ومدفع رغوة، وحقيبة أدوات. مصممة للمواقع الصناعية، والطرق الريفية، والمناطق الساحلية حيث تعد إمكانية التوافق مع مياه البحر أمرًا مهمًا.
هيكل شاحنة:
MAN TGM 18.250 4×4 BB CHقدرة العمل:
4500L water + 500L foam (5000L total)قوة المحرك:
250 HP (184 kW) / D0836LFL89مضخة الإطفاء:
CINAR 3000 Nتدفق المضخة:
3000 L/min @ 10 barجهاز مراقبة الحريق:
INAR 2400 LPMمراقبة التدفق:
2400 L/minنطاق الشاشة:
Water ≥50 m, Foam ≥42 mتم تصميم شاحنة إطفاء الرغوة MAN 4×4 هذه حول محرك ديزل D0836LFL89 بقوة 250 حصانًا وهيكل 4×4 متين يتعامل بثقة مع التضاريس الوعرة والطرق غير المعبدة ومواقع العمل النائية. تحمل مركبة الإنقاذ والإطفاء بالماء والرغوة MAN 5000L إجمالي 5,000 لتر—4,500 لتر ماء و500 لتر رغوة. توفر مضخة CINAR 3000 N معدل تدفق يبلغ 3,000 لتر/دقيقة عند ضغط 10 بار، كما يقذف مدفع CINAR 2400 LPM الأمامي الماء لمسافة تصل إلى 50 مترًا. شاحنة إطفاء MAN 4x4 للخدمة الشاقةشاحنة إطفاء الرغوةتأتي مزودة بالمعدات القياسية: الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة الأدوات. تجعل قدرة الدفع الرباعي المتينة والمضخة عالية التدفق منها خيارًا قويًا للاستجابة لحرائق المنشآت، والعمليات الريفية، والمناطق الساحلية التي تتطلب توافقًا مع مياه البحر.

|
السعة التشغيلية |
طراز المحرك |
قاعدة العجلات |
الهيكل العلوي |
|
4500 لتر ماء + 500 لتر رغوة |
250 حصان / D0836LFL89 |
4500 مم |

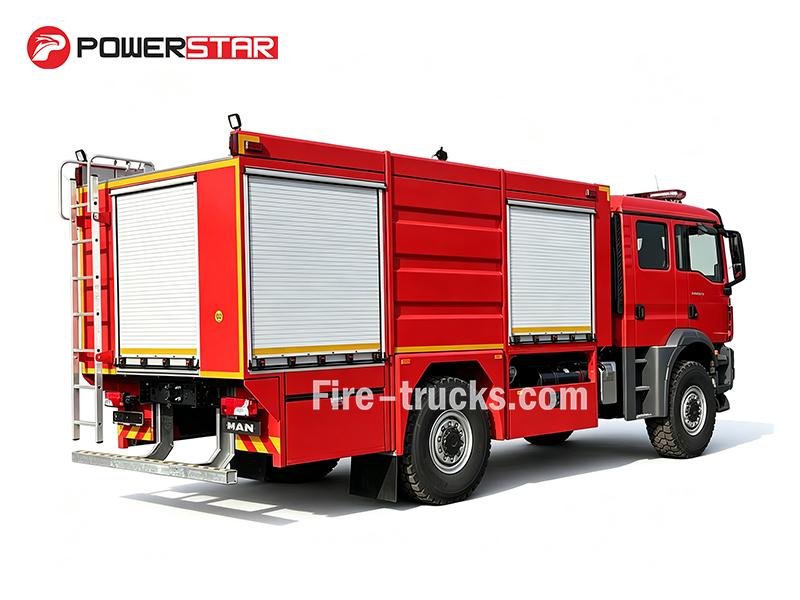

★ خزان من الفولاذ الكربوني، بسعة 5000 لتر ★★ مضخة إطفاء CINAR 3000 N، تدفق 3000 لتر/دقيقة عند ضغط 10 بار ★★ مدفع أمامي CINAR 2400 LPM، تدفق 32 لتر/ثانية؛ الماء ≥50 م، الرغوة ≥42 م ★ 7 خزائن تخزين مزودة بمصاريع دوارة من الألومنيوم، ونظام قفل موحد بمفتاح واحد |
»Ⅰ.الميزات الرئيسية:
❶ يوفر محرك الديزل MAN D0836LFL89 بقوة 250 حصانًا عزم دوران قويًا عند السرعات المنخفضة للاستجابة على الطرق الوعرة وتشغيل المضخة المستمر في ظروف مواقع الحرائق النائية.
❷ تم تجهيز شاحنة إطفاء الرغوة MAN 4×4 بخزان ماء سعة 4500 لتر وخزان رغوة سعة 500 لتر، مع مضخة CINAR 3000 N بمعدل تدفق 3000 لتر/دقيقة وضغط 10 بار للهجوم الأولي السريع على الحرائق.

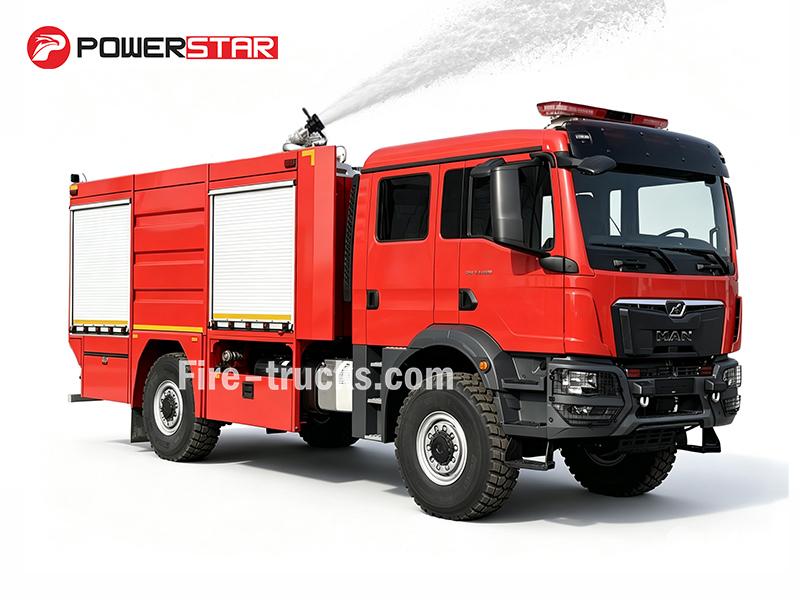

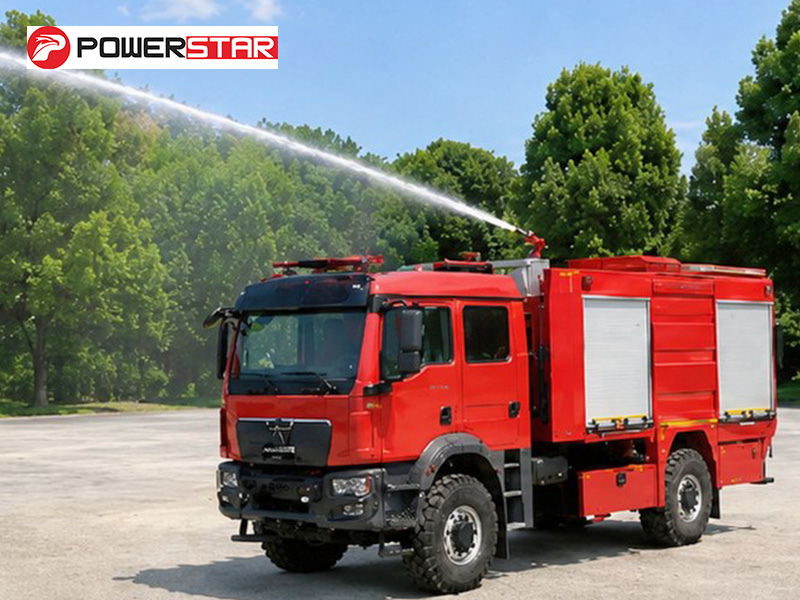

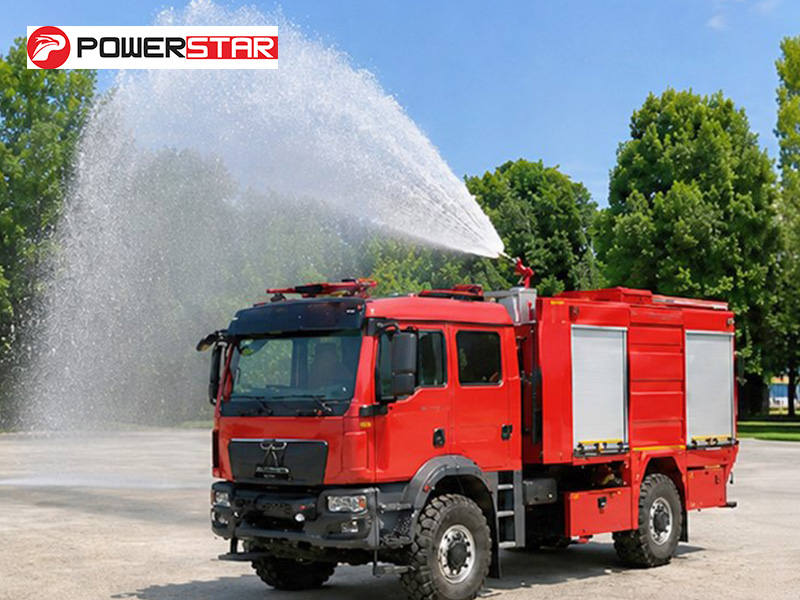

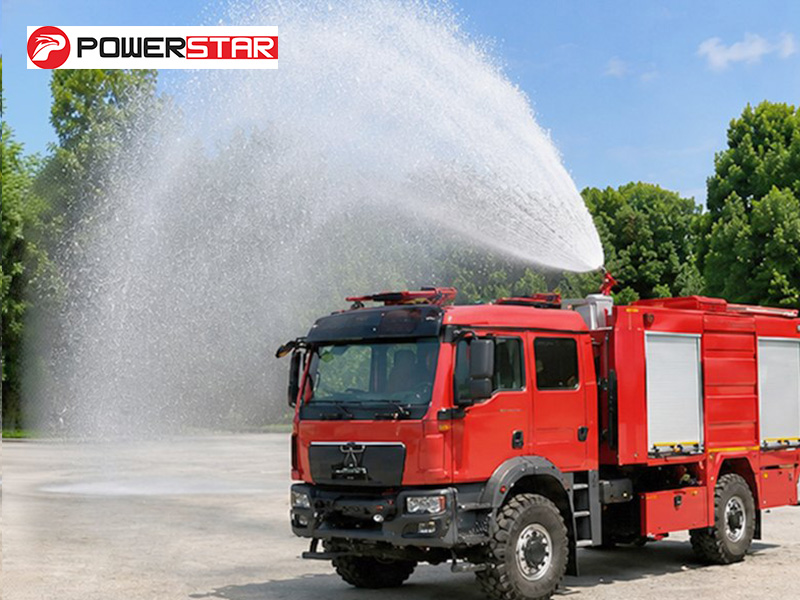

❸ يوفر المدفع الأمامي CINAR 2400 LPM مدى ماء يصل إلى 50 مترًا، مما يسمح لفرق الإطفاء بمكافحة الحرائق من مسافة آمنة مع الحفاظ على ثبات هيكل 4×4 على التضاريس غير المستوية أو غير المعبدة.
❹ مع قاعدة عجلات 4500 مم وإطارات 14.00R20، تتنقل مركبة الإطفاء القوية ذات الدفع الرباعي هذه عبر الطرق الوعرة والمسارات الموحلة والمواقع الصناعية النائية التي لا تستطيع شاحنات الإطفاء التقليدية الوصول إليها.
❺ تشمل المعدات القياسية الخراطيم، وخط الشفط، والوصلات، ومدفع الرغوة، وحقيبة الأدوات، وهي جاهزة للنشر الفوري. تجعل قدرتها القوية على الدفع الرباعي ومضختها عالية التدفق حلاً عمليًا للاستجابة لحرائق المنشآت، والعمليات الريفية، والمناطق الساحلية التي تتطلب توافقًا مع مياه البحر.
»Ⅱ.معلمات المنتج:
| الموزع الإلكتروني لشاحنة إطفاء MAN TGM 4X4 AMT | |||
| عام | السعة التشغيلية | 4500 لتر ماء + 500 لتر رغوة | |
| هيكل الشاحنة | TGM 18.250 4x4 BB CH | ||
| قوة المحرك | 250 حصان / D0836LFL89 | ||
| مضخة إطفاء | CINAR 3000 N | ||
| مدفع إطفاء | CINAR 2400 لتر/دقيقة | ||
| السرعة القصوى | 105 كم/ساعة | ||

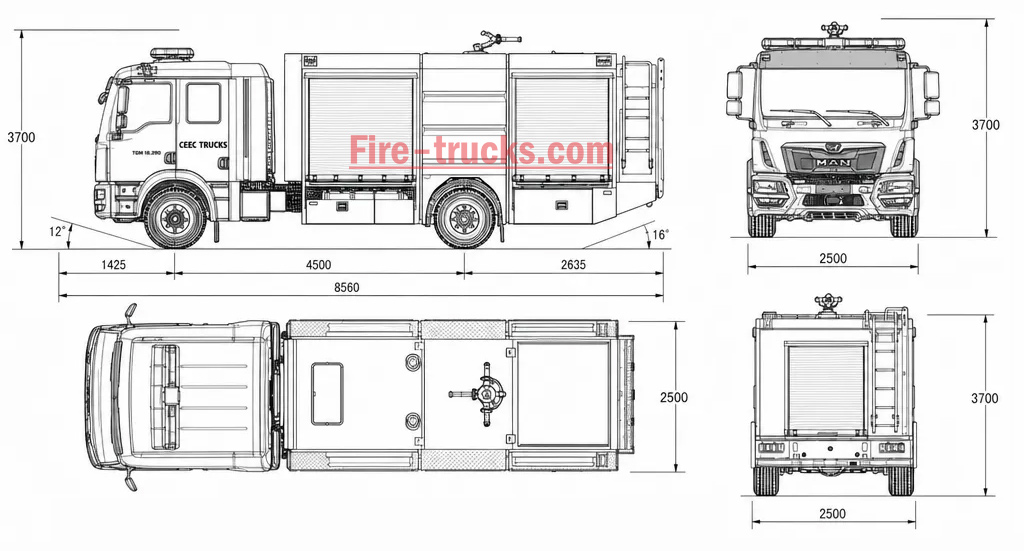

| الأبعاد الكلية الطول*العرض*الارتفاع | 8560*2500*3700 مم | ||
| الوزن الإجمالي للمركبة | 18000 كجم | ||
| الوزن الفارغ | 10350 كجم | ||
| المحرك | طراز المحرك | D0836LFL89 | |
| نوع الوقود | ديزل | ||
| القدرة | 250 حصان(184 كيلوواط) | ||
| معيار الانبعاثات | Euro 5 | ||
| سعة المحرك | 6871 مل | ||
| نوع المحرك | محرك ديزل بست أسطوانات متتالية، تبريد مائي، مزود بشاحن توربيني، مع تبريد داخلي | ||
| الشاسيه | نوع الدفع | 4x4 | |
| التوجيه | مقود يسار | ||
| قاعدة العجلات | 4500 مم | ||
| نظام التعليق | نابضي | ||
| الإطار | 14.00R20 | ||
| عدد الإطارات | 6 إطارات وإطار احتياطي واحد | ||

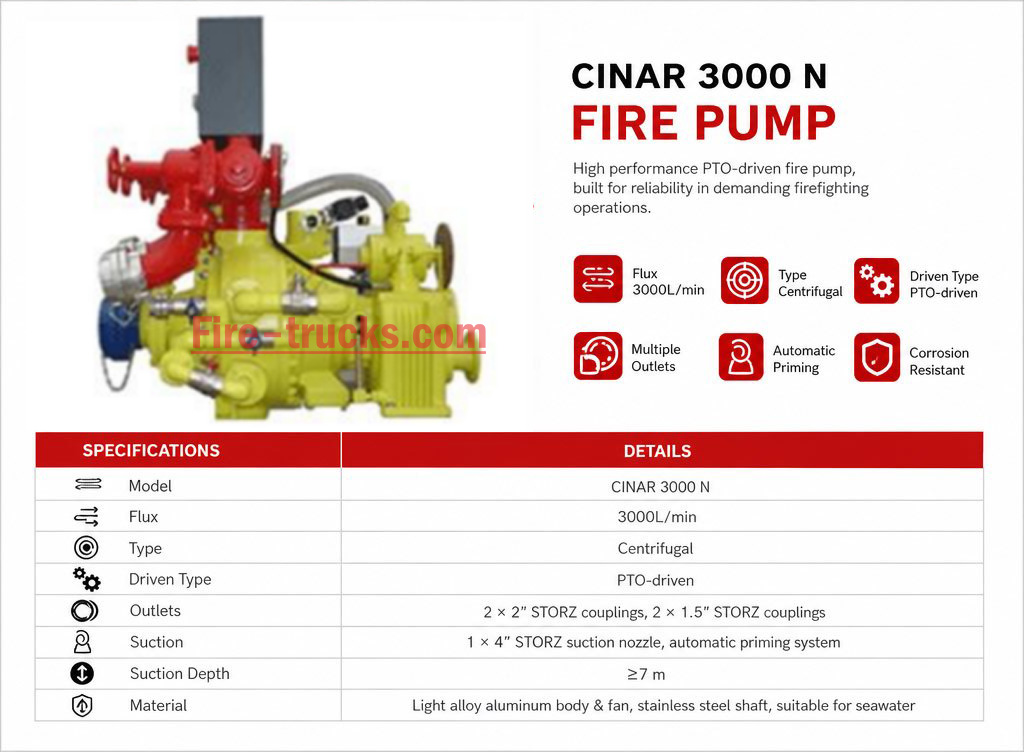

| مضخة إطفاء | الطراز | CINAR 3000 N | |
| التدفق | 3000 لتر/دقيقة | ||
| النوع | طرد مركزي | ||
| نوع التشغيل | يعمل بنظام PTO | ||
| المخارج | وصلتا STORZ مقاس 2 × 2 بوصة، وصلتا STORZ مقاس 2 × 1.5 بوصة | ||
| الشفط | فوهة شفط STORZ واحدة مقاس 1 × 4 بوصات، نظام تحضير تلقائي | ||
| عمق الشفط | ≥7 م | ||
| المادة | هيكل ومروحة من سبائك الألومنيوم الخفيفة، عمود من الفولاذ المقاوم للصدأ، مناسب لمياه البحر | ||

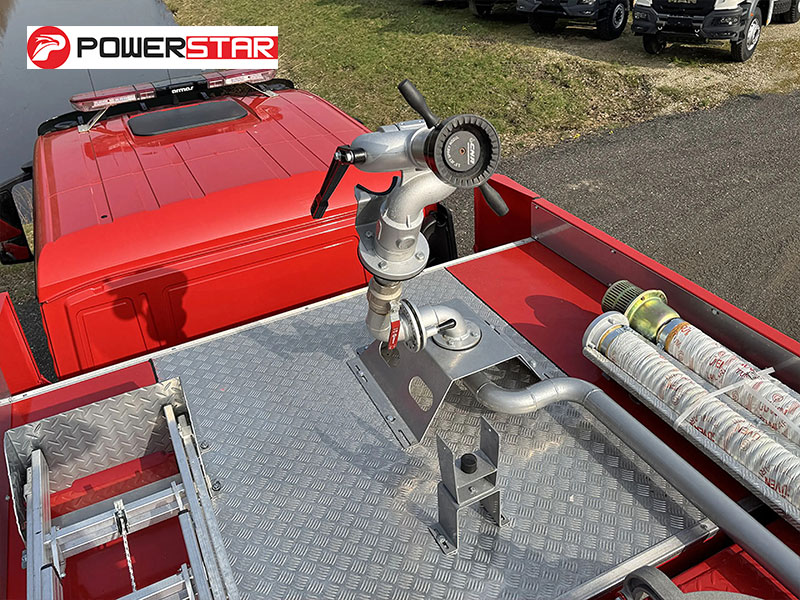

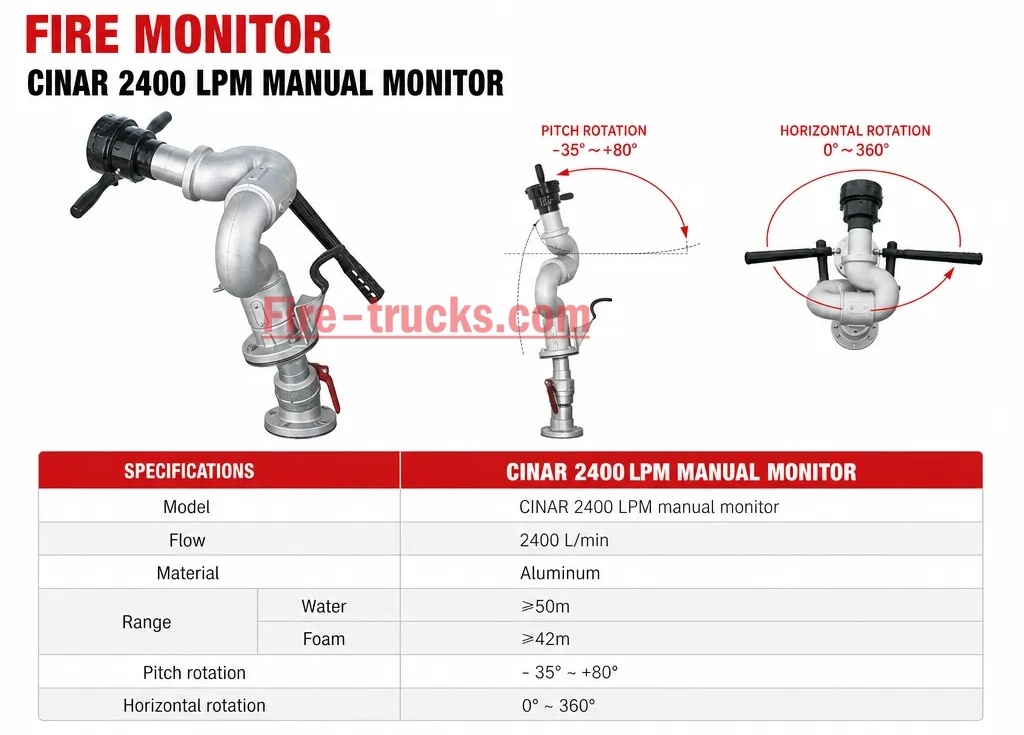

| مدفع إطفاء الحريق | الطراز | مدفع CINAR 2400 لتر/دقيقة يدوي | |
| التدفق | 2400 لتر/دقيقة | ||
| المادة | الألومنيوم | ||
| المدى | الماء | ≥50م | |
| الرغوة | ≥42م | ||
| الدوران الرأسي | - 35~+80° | ||
| الدوران الأفقي | 0~360° | ||
| التكوين القياسي | جميع الملحقات القياسية: خرطوم إطفاء، مرشح، وصلة، مفتاح ربط، مسدس ماء/رغوة، مجموعة أدوات أساسية، دليل باللغة الإنجليزية…… | ||


1. الهيكل ومجموعة نقل الحركة
♦ الهيكل: MAN TGM 18.250 4×4 BB CH، قاعدة عجلات 4500 مم، مُصمم لتحقيق الثبات على الطرق الوعرة والتنقل في التضاريس القاسية
♦ المحرك: D0836LFL89 توربو ديزل، 250 حصان (184 كيلوواط)، عزم دوران قوي عند السرعات المنخفضة للاستجابة في التضاريس الوعرة وتشغيل المضخة بشكل مستمر
♦ناقل الحركة: ناقل حركة أوتوماتيكي، Powermatic 08.13 OD، تبديل سلس للسرعات على الطرق السريعة والطرق الوعرة على حد سواء

2. نظام إخماد الحرائق
♦ الخزان: 4500 لتر ماء + 500 لتر رغوة (5000 لتر إجماليًا)، فولاذ مقاوم للصدأ AISI 316L، طلاء إيبوكسي داخلي لمقاومة التآكل
♦ المضخة: CINAR 3000 N، 3000 لتر/دقيقة عند 10 بار، مُدارة بواسطة مأخذ القدرة، متوافقة مع مياه البحر، ارتفاع شفط 7 أمتار

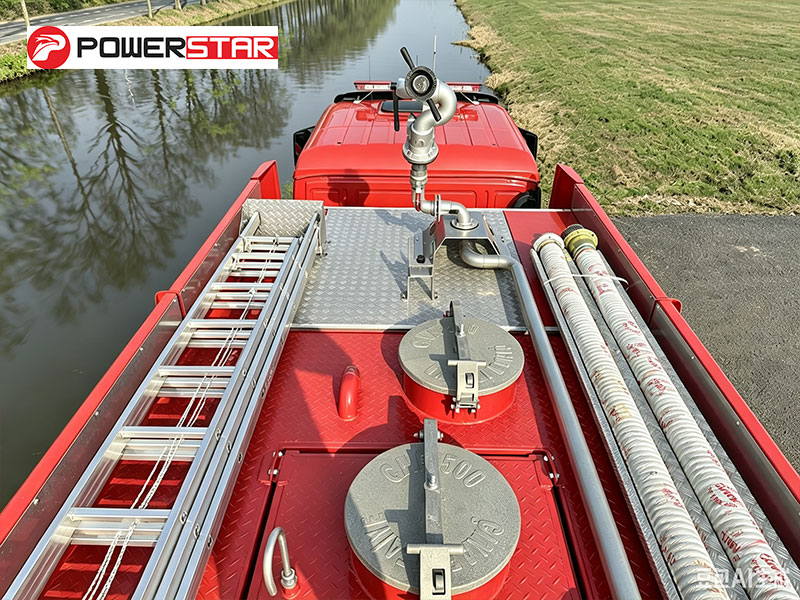

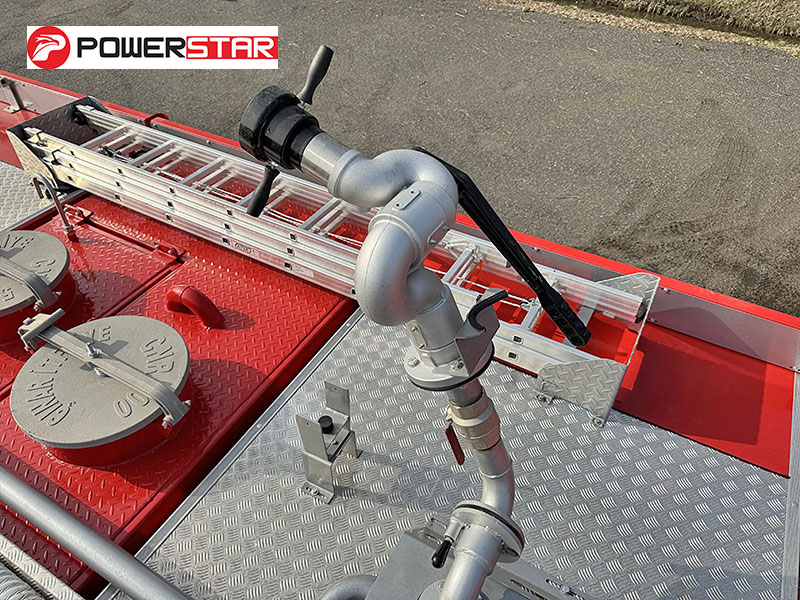

♦ مراقب الحريقالمراقب: مراقب أمامي CINAR 2400 لتر/دقيقة، مدى الماء ≥50 م، دوران أفقي 360°، ميل رأسي من -45° إلى +80°
♦ بكرة الخرطوم: خرطوم غير قابل للكسر مقاس 1 بوصة × 60 م مع فوهة نفث/رش، إعادة لف يدوية

» Ⅳ. نظام مضخة إطفاء الحريق :
مضخة إطفاء الحريق:

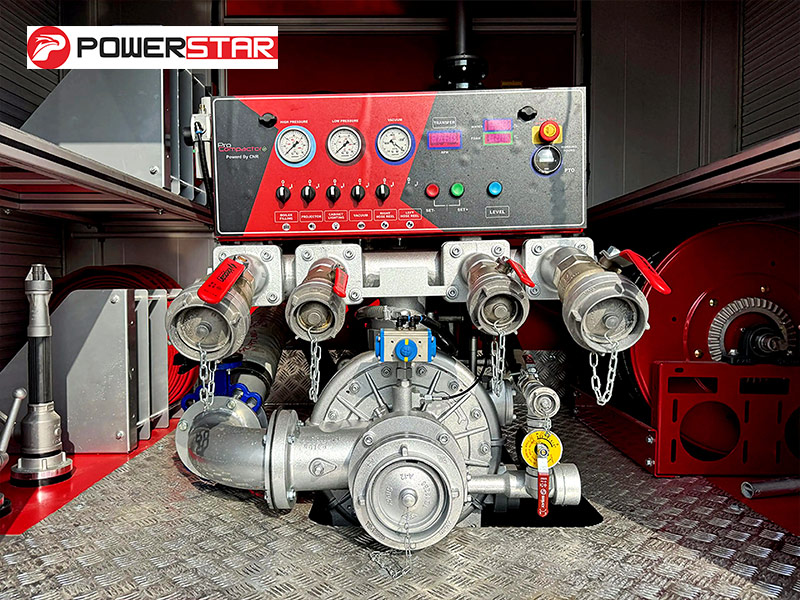

تم تركيب مضخة إطفاء الحريق CINAR 3000 N، المقدرة بـ 3000 لتر/دقيقة و10 بار، في غرفة المضخة الخلفية. صُممت لتقديم خدمة موثوقة، حيث توفر تدفقًا عالي الحجم لدعم خطوط الخراطيم والمراقب الأمامي، مما يضمن توصيلًا فعالًا للماء أو الرغوة عبر مسافات طويلة.
» Ⅵ.معدات مكافحة الحرائق:

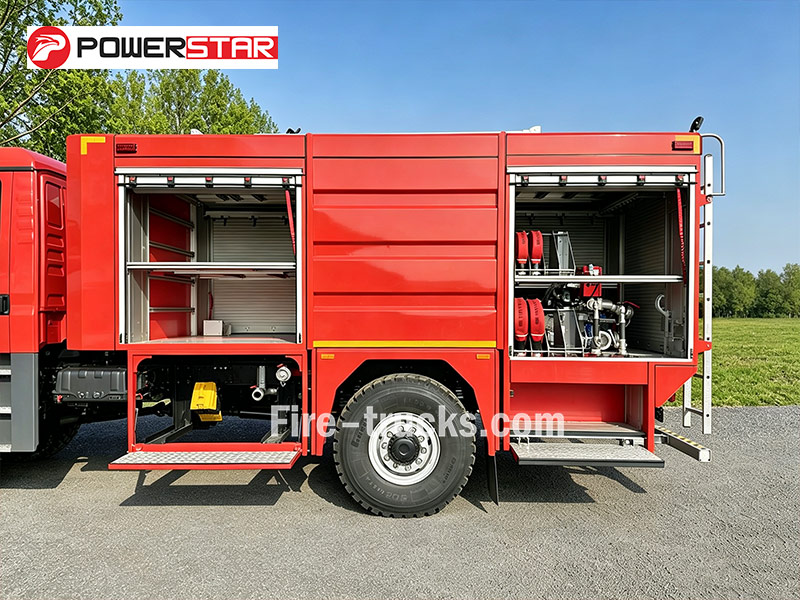

• حجرة المعدات
تُرتب خزائن التخزين حول المركبة، ومجهزة برفوف قابلة للضبط وصوانٍ قابلة للسحب. تُثبت خراطيم الحريق وخطوط الشفط ومدافع الرغوة على الرفوف، بينما تُخزن الأدوات اليدوية مثل المفاتيح والفؤوس والقضبان الرافعة في الصواني لسهولة الوصول السريع، مما يقلل وقت التجهيز في مواقع الطوارئ.

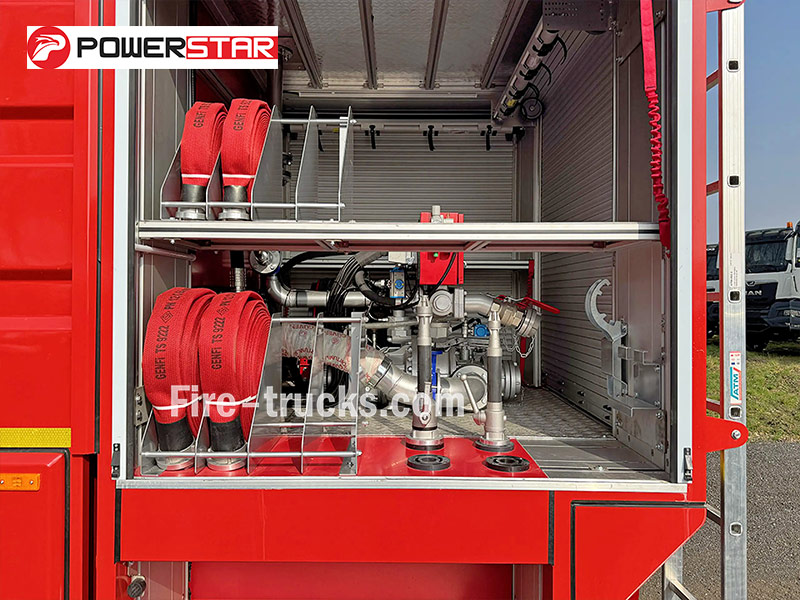

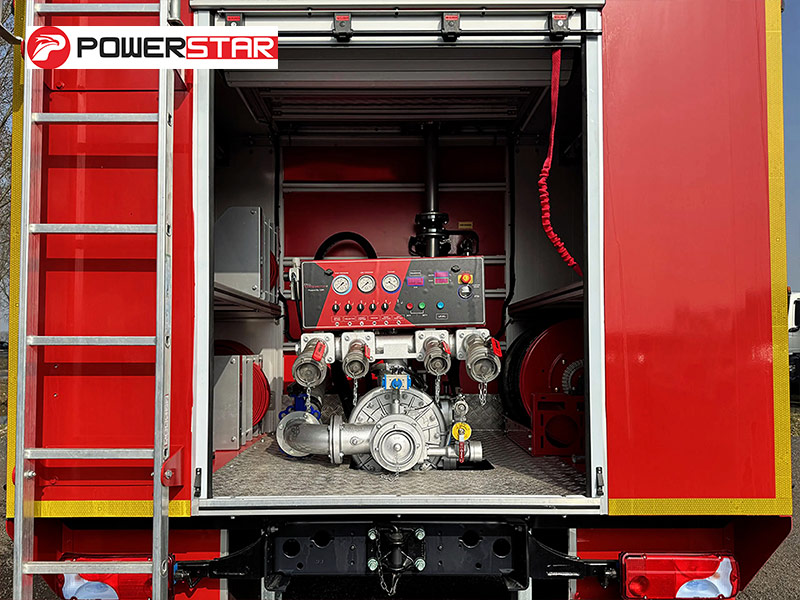

•غرفة المضخة:مجهزة بمضخة إطفاء الحريق CINAR 3000 N، ولوحة تحكم، ومقياس ضغط، ومقياس تفريغ، وإضاءة للحجرة. تشمل الملحقات خراطيم الحريق، وخطوط الشفط، والمجمعات، والمصافي، وفوهات الحريق، ومدافع الرغوة، ومفاتيح خراطيم الشفط، والمحولات.

تأتي شاحنة الإطفاء الرغوية MAN 4×4 المزودة بمضخة CINAR 3000 N مثبتة في الخلف ومدفع CINAR 2400 LPM مثبت في المقدمة. تبلغ السعة الإجمالية للسوائل 5,000 لتر—4,500 لتر ماء و500 لتر رغوة. ترتكز المركبة على هيكل 4×4 متين وتعمل بمحرك ديزل MAN D0836LFL89 بقدرة 250 حصانًا. يشمل التسليم القياسي الخراطيم وخط الشفط والوصلات ومسدس الرغوة ومجموعة أدوات أساسية. المواصفات الكاملة مدرجة أدناه:

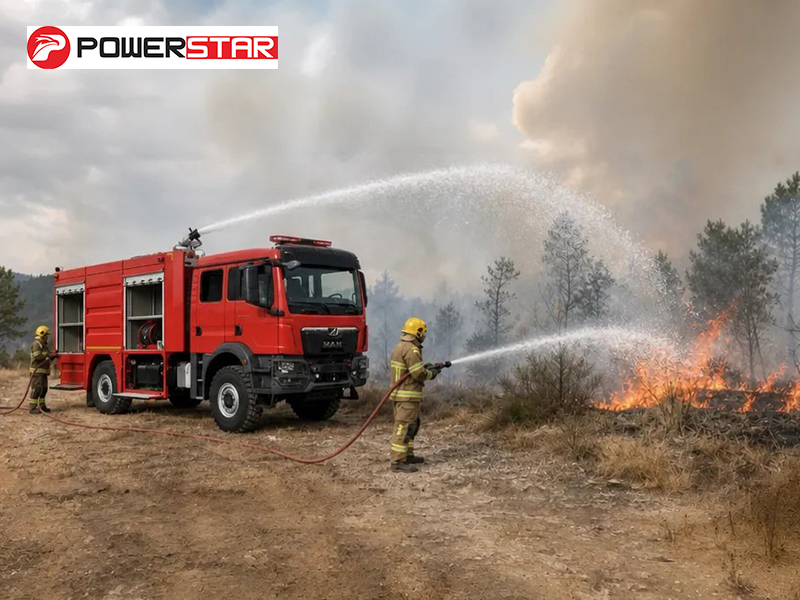

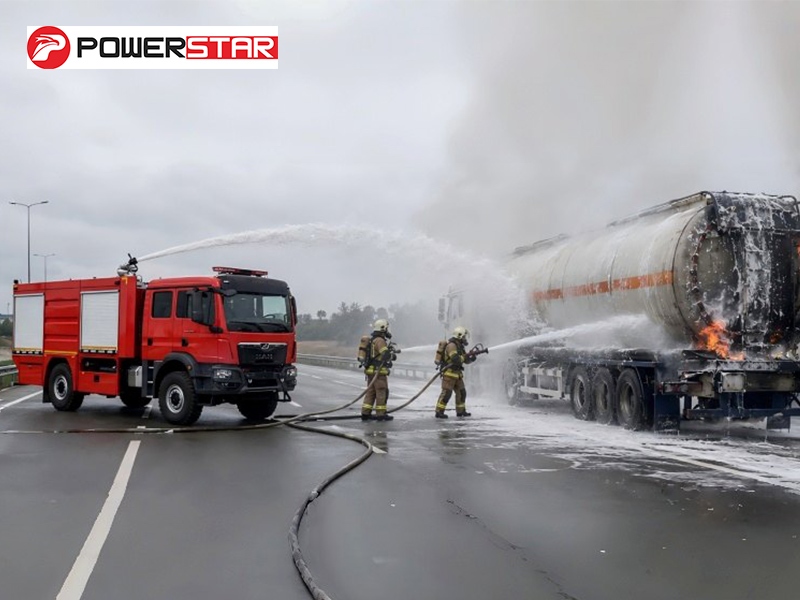

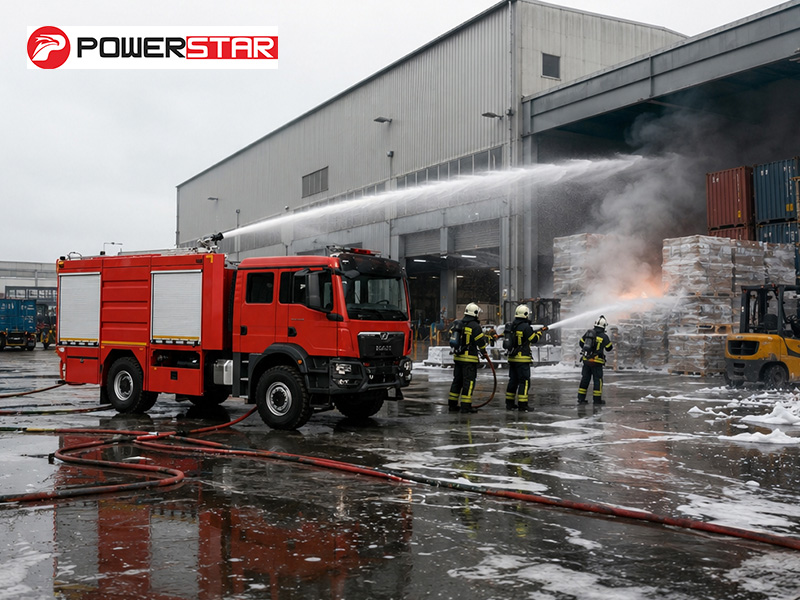

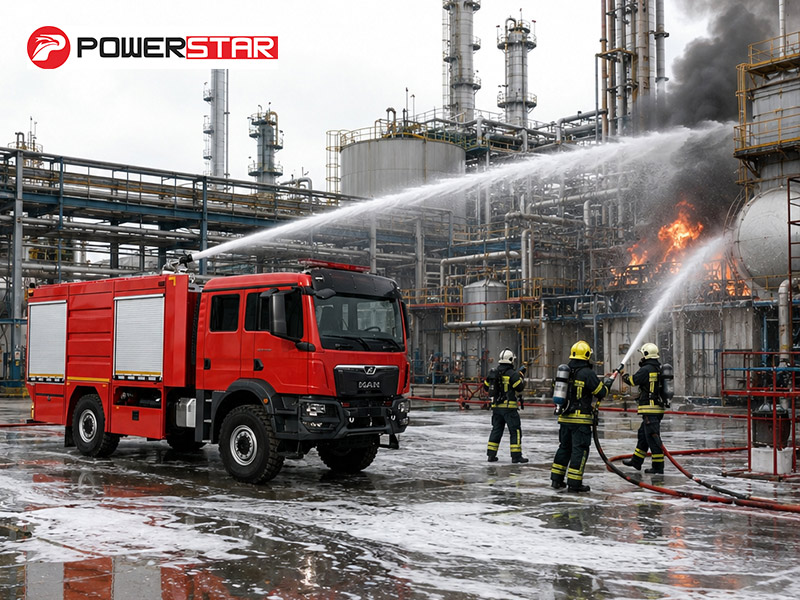

» Ⅷ.سيناريوهات التطبيق :
