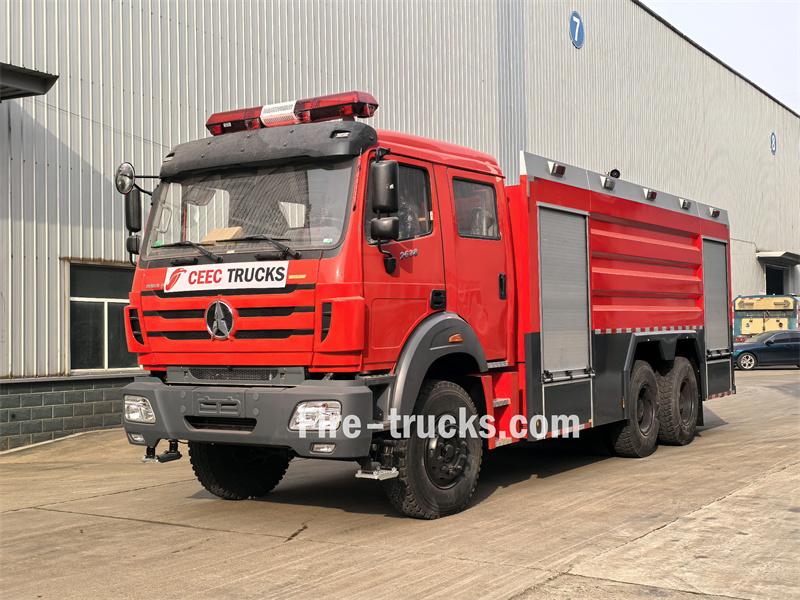

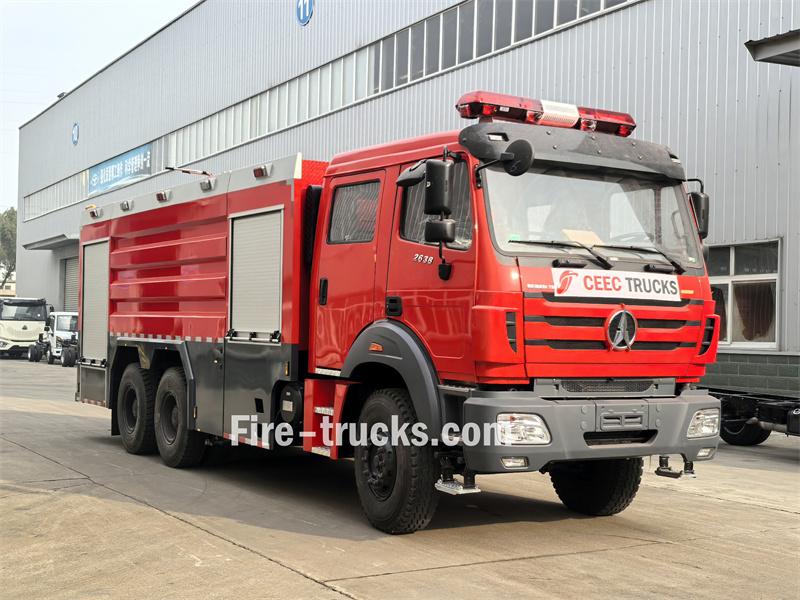

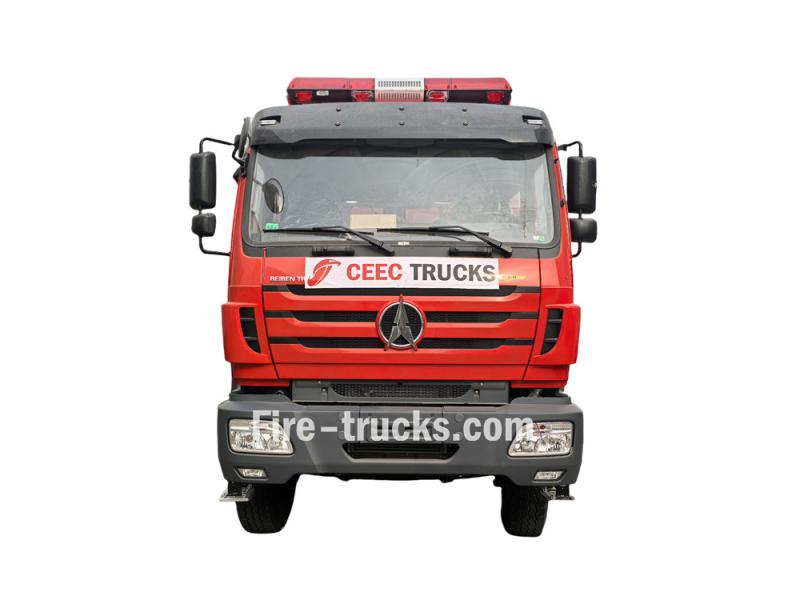

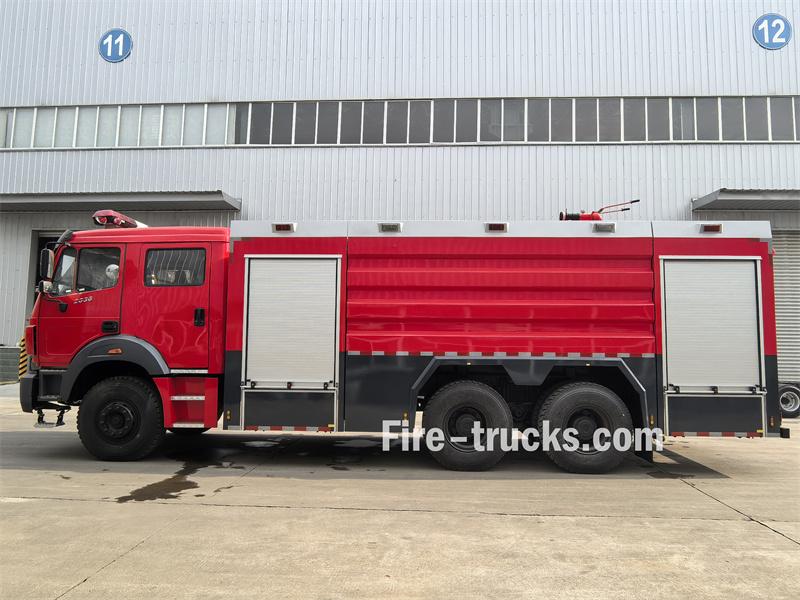

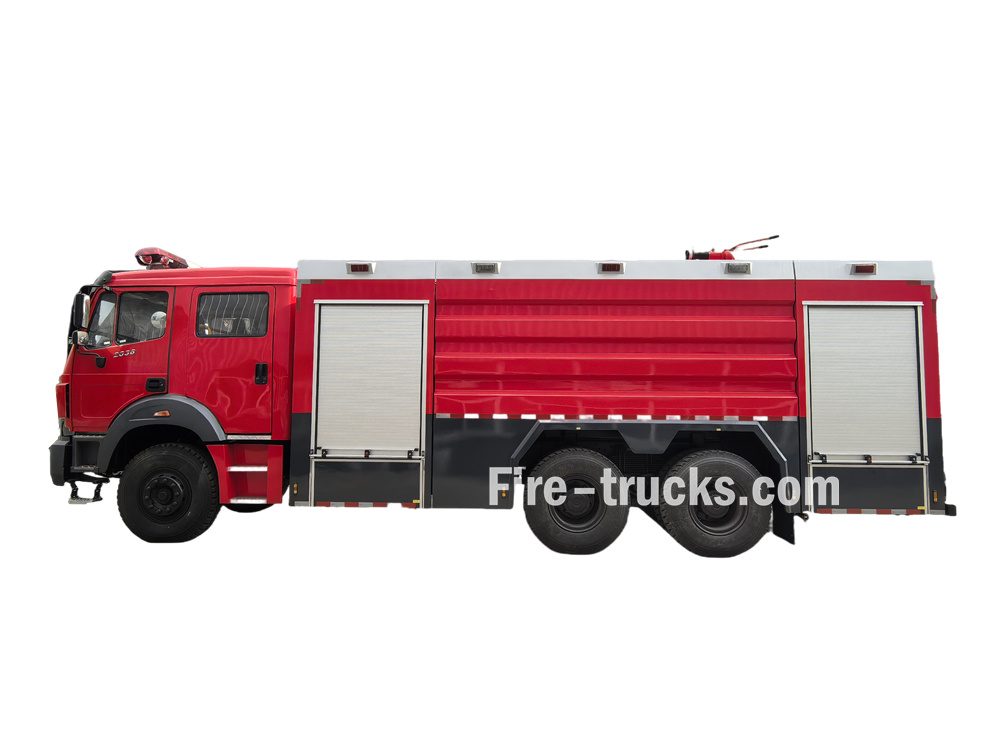

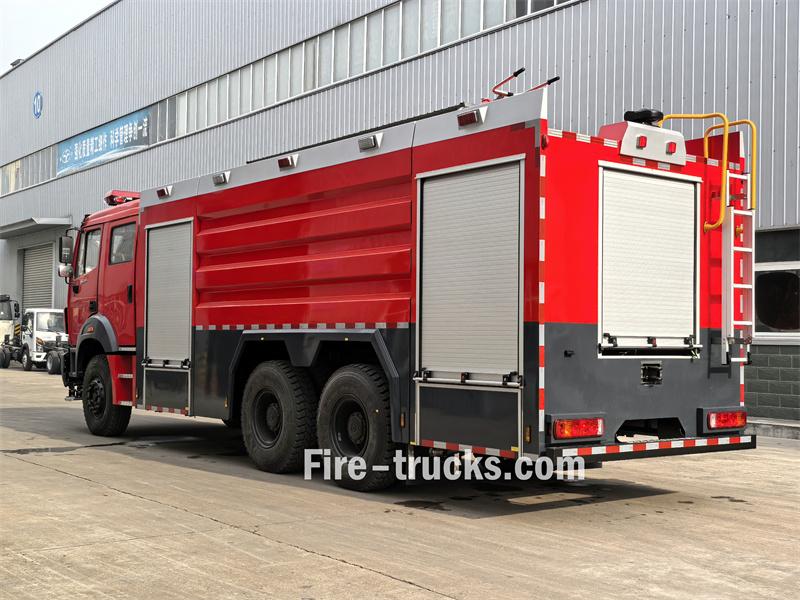

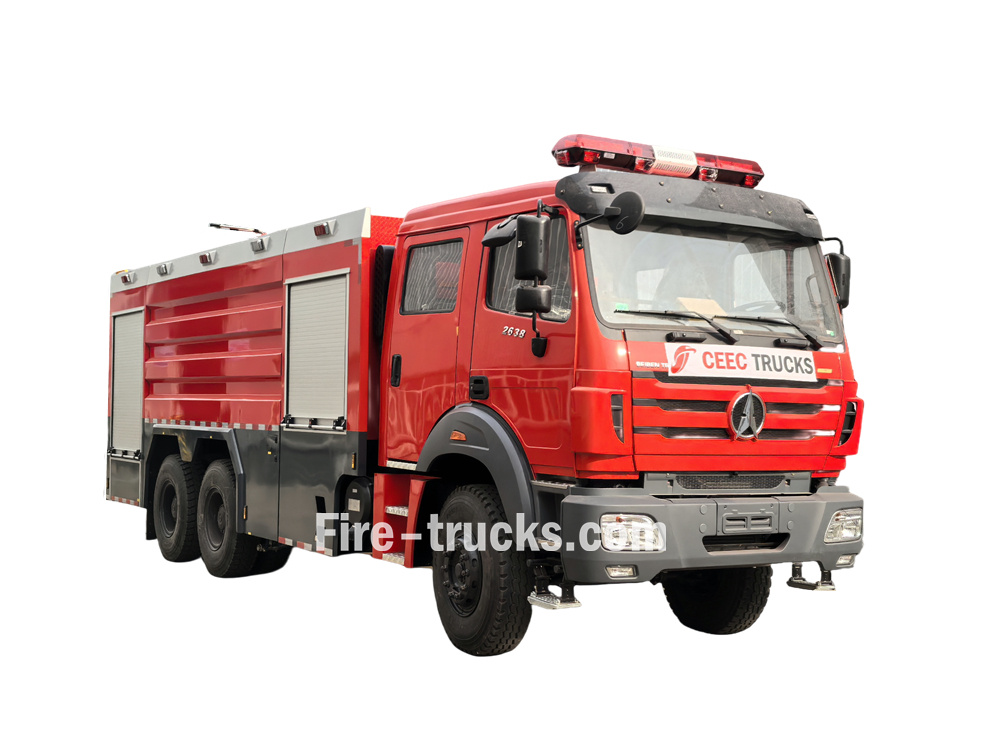

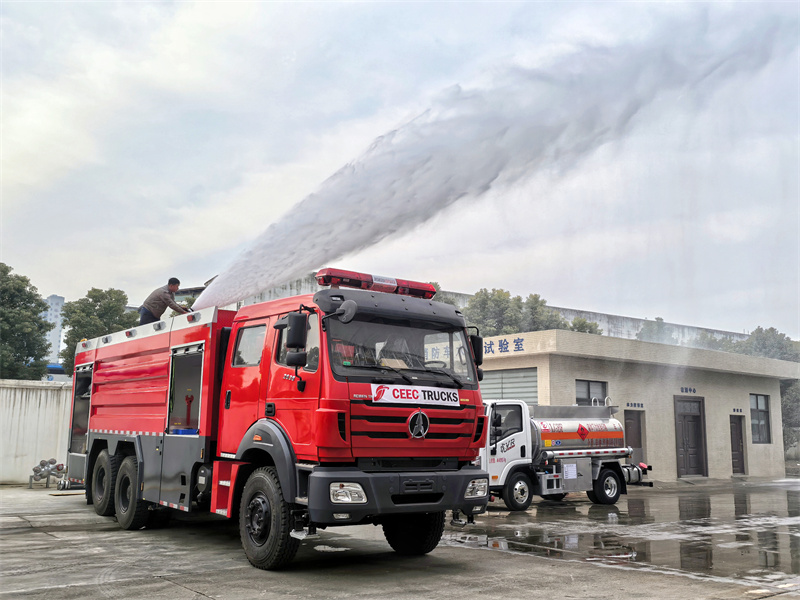

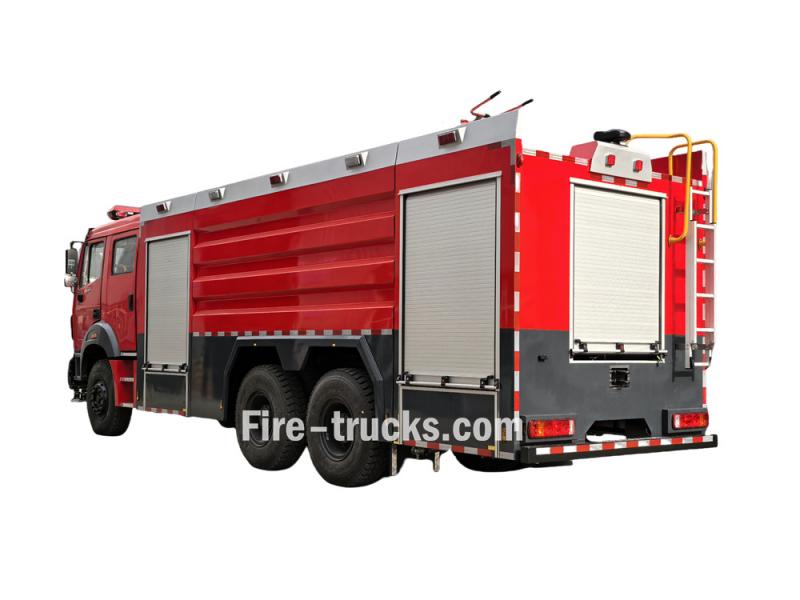

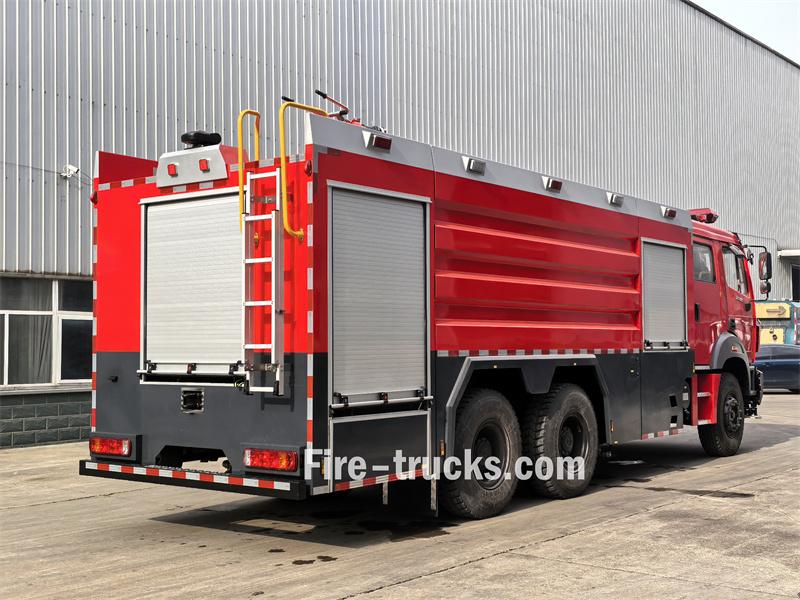

شاحنة إطفاء وإنقاذ من طراز بيبن 2638 مزودة بخزان رغوة

شاحنة الإطفاء بيبن 2638 ذات الدفع السداسي (6x4) مزودة بمحرك ويتشاي WP10.380E32 وعلبة تروس فاست 12JS160T. يحتوي الجزء الأمامي من صندوق الشاحنة على حجرة تخزين معدات ذات جدران من سبائك الألومنيوم مانعة للانزلاق، وتضم معدات متنوعة. يحتوي القسم الأوسط على خزان مياه من الفولاذ الكربوني سعة 10 أمتار مكعبة وخزان رغوة سعة مترين مكعبين. أما حجرة المضخة الخلفية فهي مجهزة بمضخة إطفاء CB10/60-RS، ولوحة تحكم، وخراطيم إطفاء، وأدوات تشمل مجمع مياه، وفوهات إطفاء، ومسدسات رغوة. كما تم تركيب جهاز مراقبة حريق PL8/48 على سقف صندوق الشاحنة.

هيكل شاحنة:
BEIBEN 2638
قدرة العمل:
10000L water tank+2000L foam tank
قوة المحرك:
380HP/WP10.380E32
مضخة الإطفاء:
CB10/60-RS
تدفق المضخة:
60L/s
ضغط العمل:
1.0MPa
جهاز مراقبة الحريق:
PL8/48
مراقبة التدفق:
48L/s
نطاق الشاشة:
water ≥70m, foam ≥60m

فئات المنتجات

بناء شاحنات الإطفاء الخاصة بك الآن

نهدف إلى توريد شاحنات إطفاء عالية الجودة للعملاء العالميين. شريككم الموثوق والأفضل دائمًا.

اتصل بنا

منتجات جديدة

♦ BEIBEN 2638 fire ينقذ شاحنة مزودة بخزان رغوة ♦

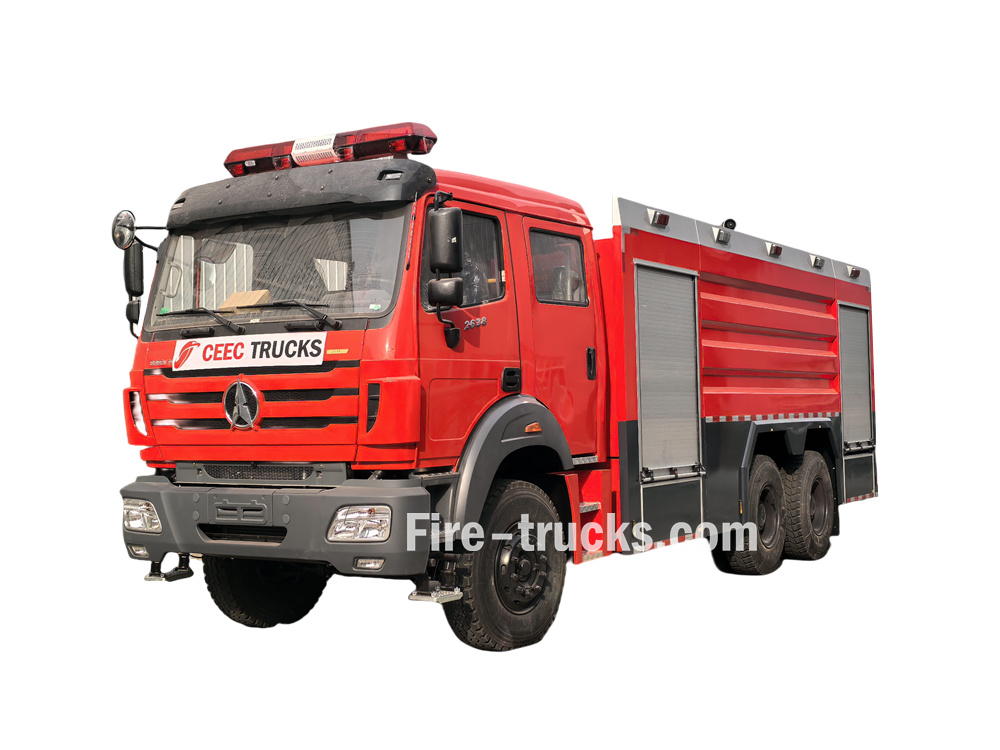

Beiben 2638 fire rescue truck with foam tank

» Ⅰ. معايير المنتج :

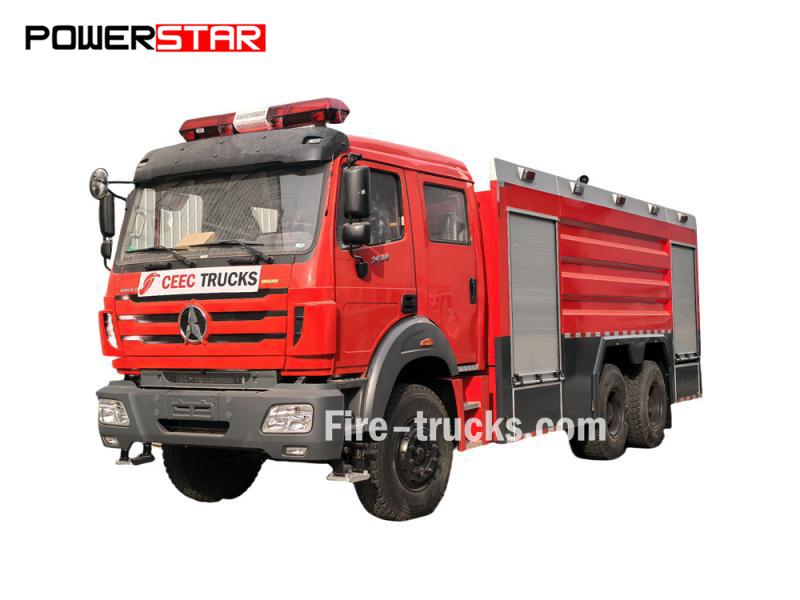

شاحنة إطفاء حرائق من نوع بيبن 6x4 سعة 12000 لتر من الماء الرغوي
عام	القدرة على العمل	خزان مياه سعة 10000 لتر، وخزان رغوة سعة 2000 لتر
	هيكل الشاحنة	BEIBEN 2638 6X4
	الأبعاد الكلية	9830 × 2540 × 3630 مم
	قوة المحرك	380 حصان / WP10.380E32
	مضخات إطفاء الحريق	CB10/60-RS
الهيكل	مقصورة	بيبن NG80B كابينة طويلة / سقف مسطح / قيادة يسار
	قاعدة العجلات	4450+1450 مم
	نوع محرك الأقراص	6X4
	محرك	WP10.380E32، يورو 3؛ 9.726 لتر، 1600 نيوتن متر
	الانتقال	سريع، 12JS160T، 12 سرعة أمامية و2 سرعة خلفية
	إطار	12.00R20، 10+1 عجلة
	الوزن الإجمالي للمركبة/ الوزن الصافي	26000/ 14500 كجم
	خزان الوقود	400 لتر
	القابض	قابض غشائي معزز
مضخات إطفاء الحريق	نموذج	CB10/ 60-RS
	ضغط	1.0 ميجا باسكال
	أقصى ضغط تشغيل	1.082 ميجا باسكال
	أقصى ضغط مسموح به عند المدخل	0.4 ميجا باسكال
	تدفق	60 لتر/ثانية
	أقصى ارتفاع للسحب	7 أمتار
	السرعة المقدرة	3200 ± 50 دورة في الدقيقة
	نسبة السرعة	1:1.103
	وقت تحويل المياه	≤ الخمسينيات
خلاط نسب الماء الرغوي	نموذج	PH64-RS
	نسبة الخلط	6%
	نطاق ضغط العمل	0.6 ~ 1.4 ميجا باسكال
	نطاق التدفق	16 ~ 64 لتر/ثانية
	فئات السوائل الرغوية المناسبة	الفئة ب
جهاز مراقبة الحريق	نموذج	PL8/48
	تدفق	48 لتر/ثانية
	ضغط التشغيل المقدر	0.8 ميجا باسكال
	أقصى ضغط تشغيل	1.0 ميجا باسكال
	يتراوح	ماء	≥ 70 م
		رغوة	≥ 60 متراً
	دوران الملعب	- 45 ~ +70°
	الدوران الأفقي	0 ~ 360 درجة
أنبوب الشفط	125*2 متر، 4 صور
التكوين القياسي	جميع الملحقات القياسية: خرطوم إطفاء الحريق، فلتر، وصلة، مفتاح ربط، مسدس ماء/رغوة، مجموعة أدوات أساسية، دليل باللغة الإنجليزية...

---- - مواد ناقلة : الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الألومنيوم، مادة البولي بروبيلين

----- مضخة حريق : بناءً على هيكل ناقلة النفط ومسافة النفث، خيار أمريكي دارلي ماركة

----- خياري: خط أنابيب، بكرة خرطوم، سلم ألومنيوم، نموذج وصلة (صيني، أوروبي، أمريكي)

» Ⅱ. الميزات الرئيسية :

★ محرك قوي من نوع WEICHAI بقوة 380 حصان + علبة تروس FAST 12JS160T، 100,000 كم بدون مشاكل.

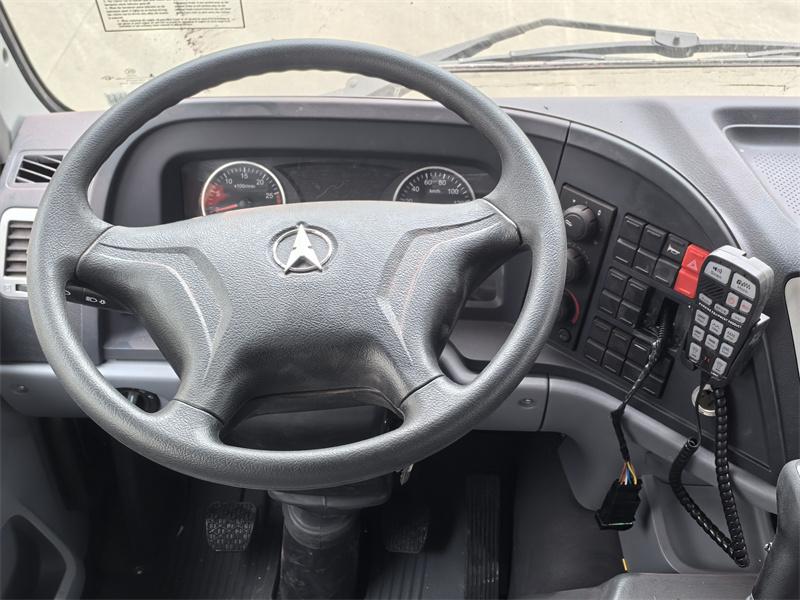

★ بيبين 2638 6x4 طاقم المقصورة، التصميم الأوروبي

★ مضخة إطفاء الحرائق الصينية الشهيرة CB10/60، فائقة الموثوقية

★ يمكن تخصيص سعة الخزان

قسم البحث والتطوير في شركة باور ستار للتصميم:

تصميم قابل للتخصيص بنسبة 100%، يشمل سعة خزان المياه والرغوة، وصندوق تخزين أدوات مكافحة الحرائق، بالإضافة إلى إمكانية تخصيص حجم الشاحنة بالكامل. .

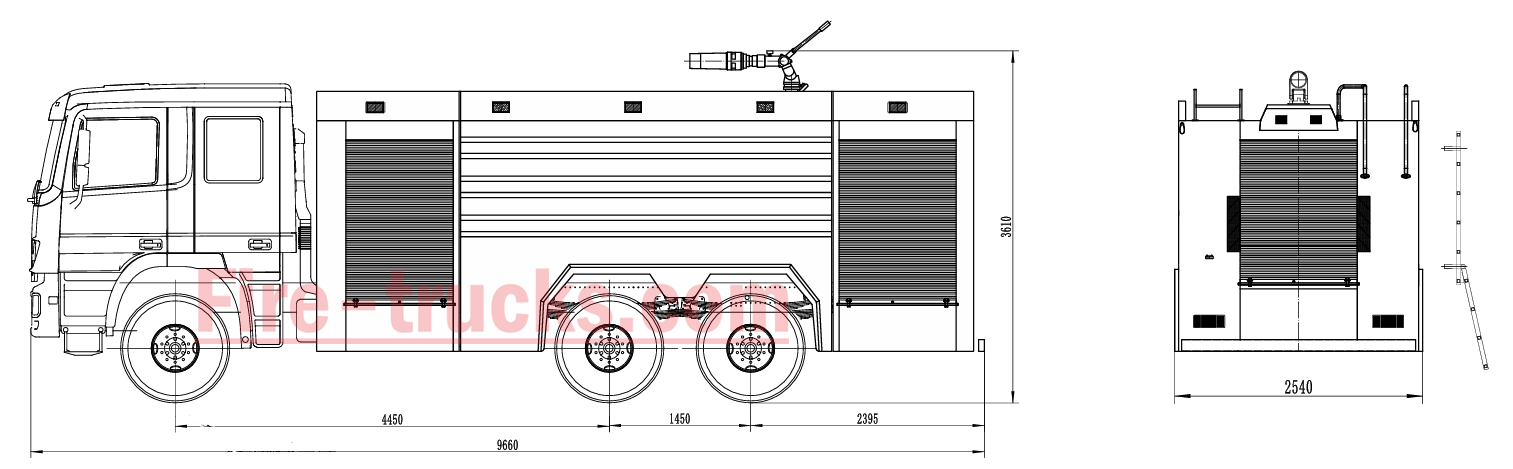

Technical drawing of BEIBEN 6x4 foam fire truck

» Ⅲ. نظام الهيكل:

• طراز الهيكل: Beiben NG80B 2638

• نوع المحرك: 6×4 (دفع المحور الخلفي المزدوج)

• قاعدة العجلات: 4450+1450 مم

• الوزن الإجمالي للمركبة: ٢٦ طنًا، الوزن الفارغ: ١٤٥٠٠ كجم

• الأبعاد الكلية: 9830×2540×3630 مم

• الإطارات: 12.00R20، 10+1 عجلة

• محرك: ويتشاي WP10.380E32

محرك ديزل سداسي الأسطوانات، سعة 9.726 لتر

القدرة المقدرة: 280 كيلوواط (حوالي 380 حصان)

يفي بمعايير الانبعاثات الصينية من الفئة الثالثة، ويبلغ عزم الدوران الأقصى 1600 نيوتن متر، مع احتياطي عزم دوران وافر، وقابل للتكيف مع ظروف الطرق المعقدة.

• الانتقال: FAST 12JS160T

ناقل حركة يدوي بـ 12 سرعة، نسبة تروس عالية للسرعة الأولى، قدرة قوية على التسلق والبدء تحت الأحمال الثقيلة

تشغيل سلس، موثوقية عالية

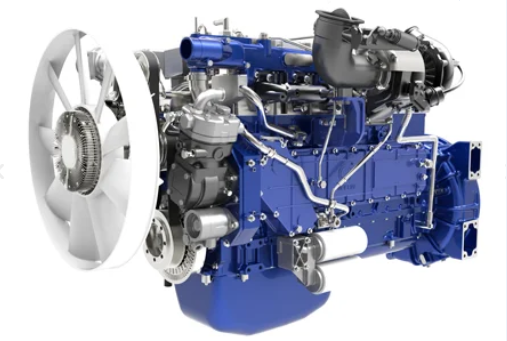

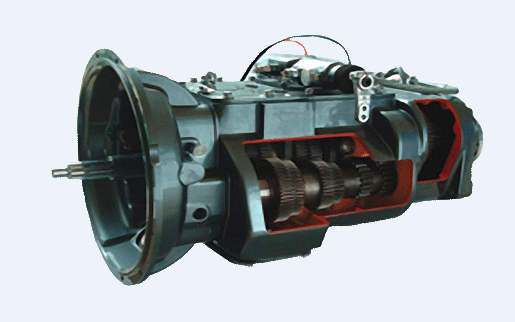

WP10.380E32 engine FAST 12JS160T gearbox

» رابعاً . الهيكل العلوي والتصميم الوظيفي :

★ غرفة المعدات الأمامية

• مادة: أربعة جدران مصنوعة من ألواح من سبائك الألومنيوم مانعة للانزلاق، خفيفة الوزن ومقاومة للتآكل

• معدات التخزين:

أدوات الهدم: فأس حريق، مطرقة، معول، مجرفة؛ مفتاح ربط حريق أرضي/تحت الأرض، عتلة حديدية، إلخ.

معدات الحماية: بدلة إطفاء الحريق، غطاء خرطوم المياه، جسر إطفاء الحريق، حقيبة الإسعافات الأولية، إلخ.

معدات إطفاء الحريق: مطفأة حريق بالمسحوق الجاف

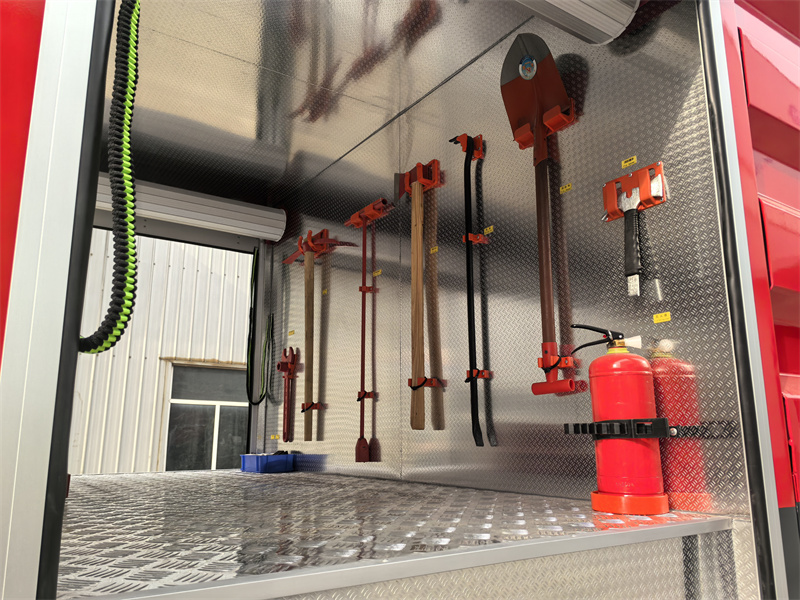

Front Equipment Room

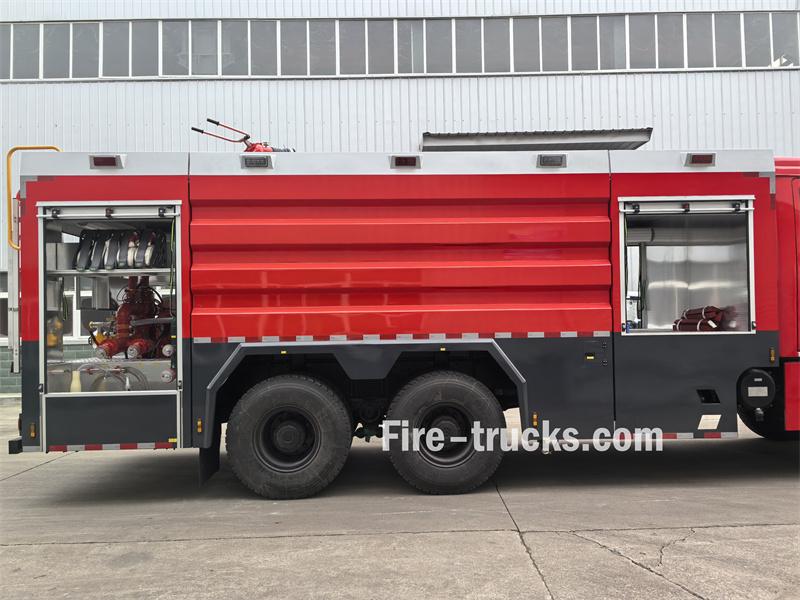

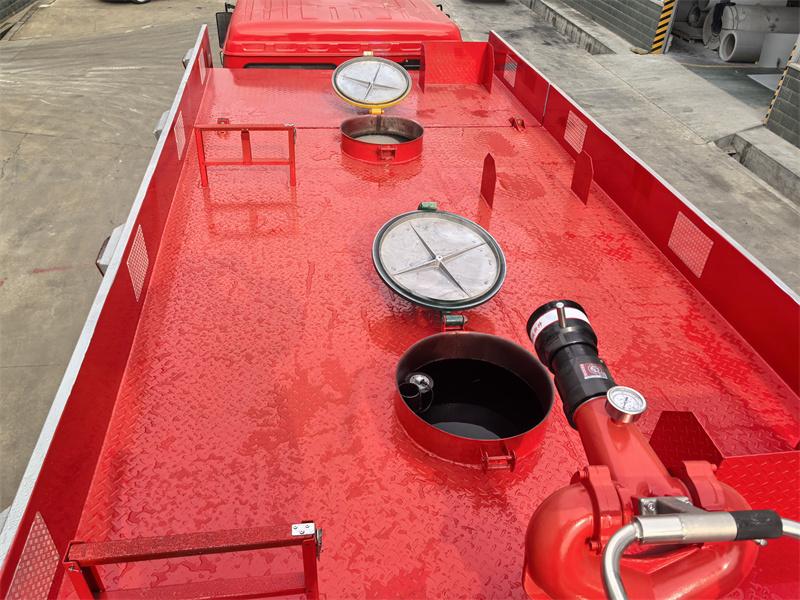

★ نظام خزان السوائل الأوسط

• خزان المياه: سعة 10 أمتار مكعبة، مصنوعة من الفولاذ الكربوني المقاوم للتآكل، مزودة بحواجز داخلية.

• خزان الرغوة: بسعة مترين مكعبين، وأنابيب مستقلة، يمكن استخدامها لتحضير خليط الرغوة

• المدخل: واجهة توصيل سريعة، تدعم صنبور إطفاء الحريق أو إمدادات المياه

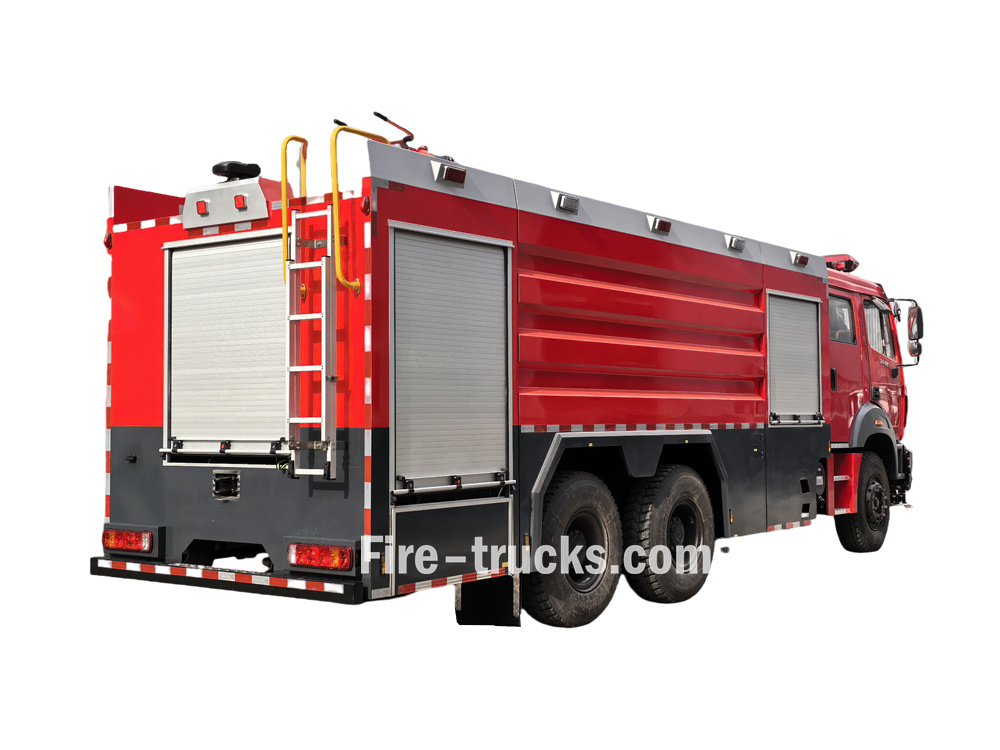

Beiben 6x4 WP10.380E32 engine fire truck

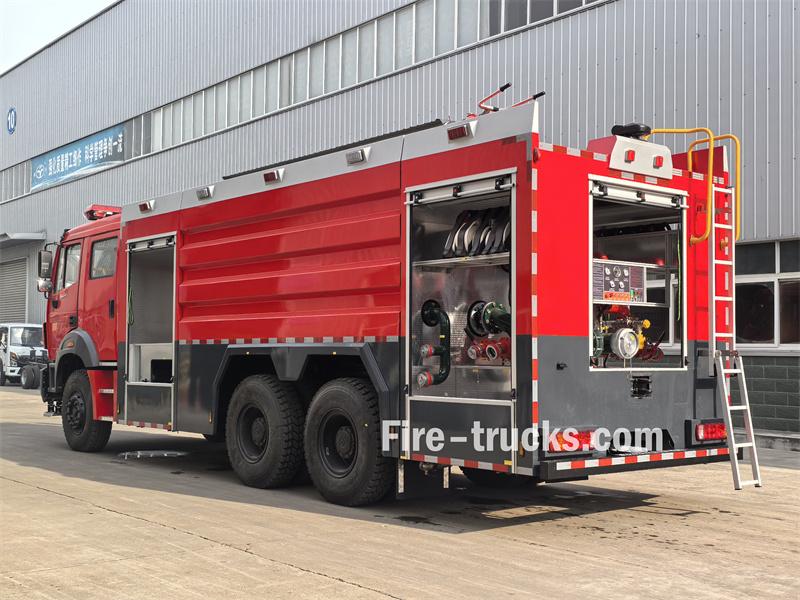

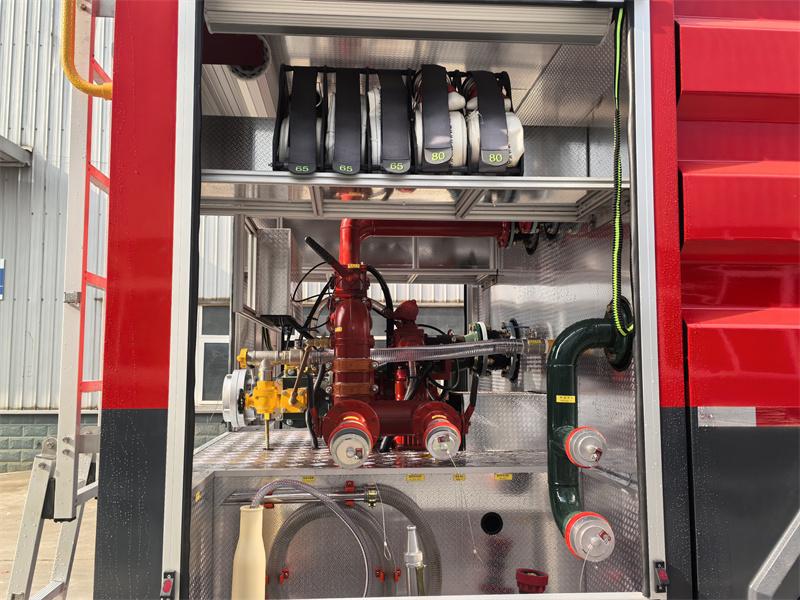

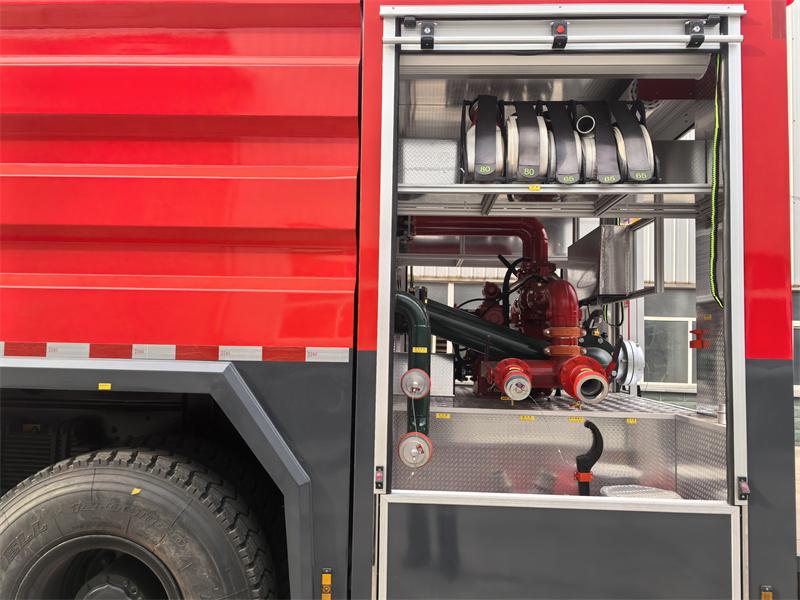

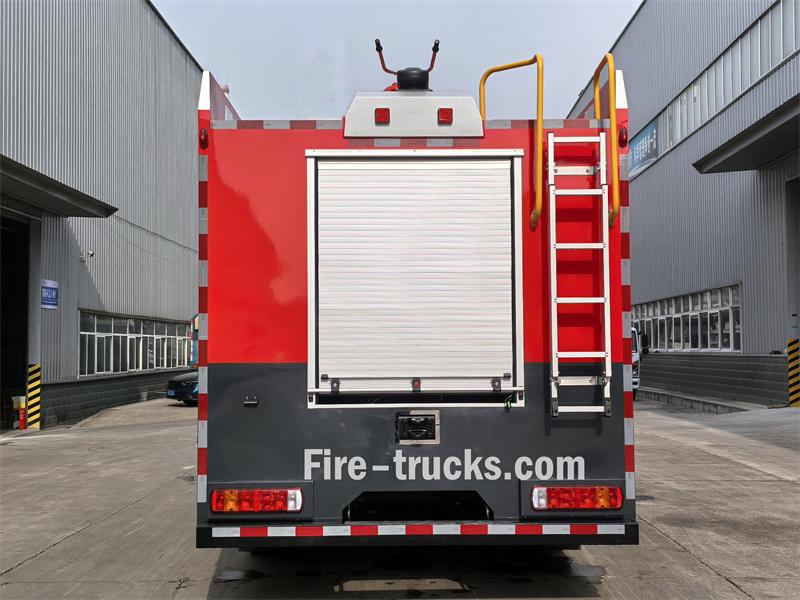

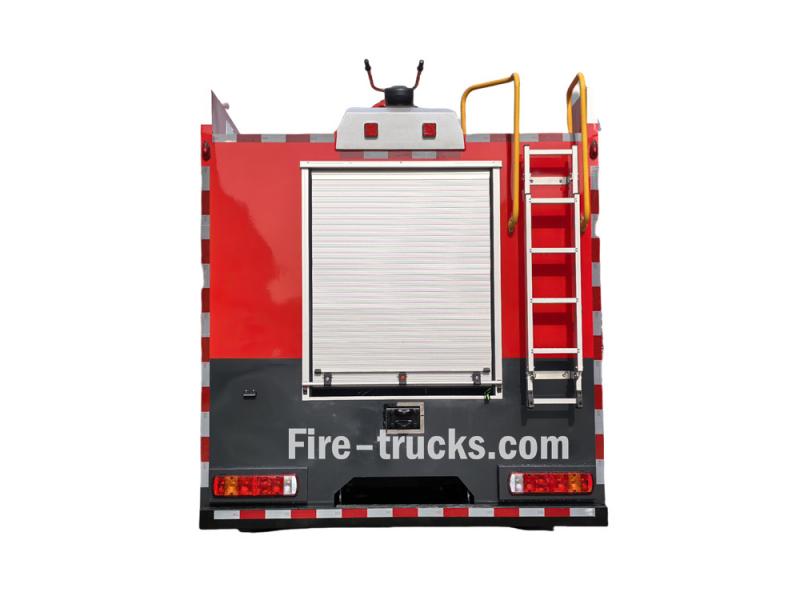

★ غرفة المضخات الخلفية

• مضخة إطفاء الحريق: مضخة حريق متوسطة ومنخفضة الضغط من نوع CB10/60-RS

معدل التدفق: 60 لتر/ثانية عند ضغط 1.0 ميجا باسكال

سرعة عمود المضخة: 3200 ± 50 دورة/دقيقة، القدرة: 99.71 كيلوواط

وقت التحضير ≤ 50 ثانية، مع جهاز شفط مدمج

• لوحة التحكم: مقياس ضغط مدمج، ومقياس سرعة الدوران، ومقياس مستوى الماء، ومقياس مستوى الرغوة، إلخ.

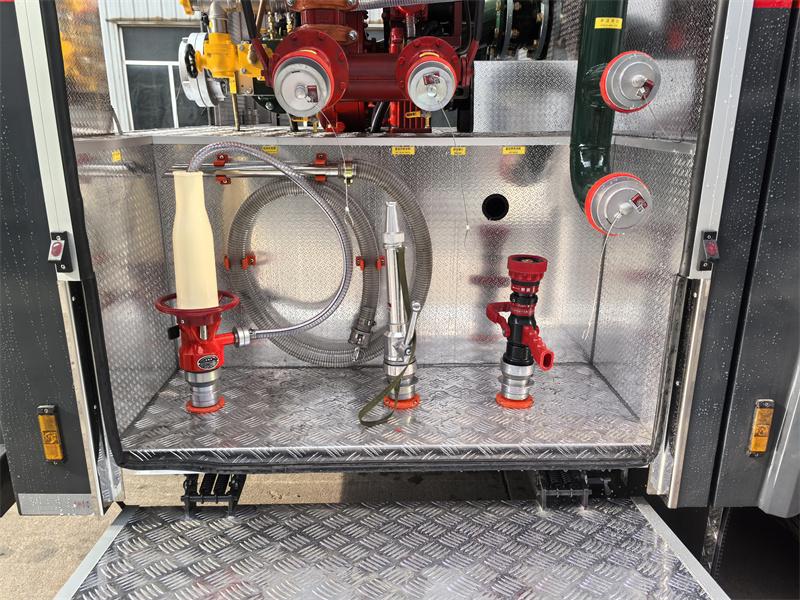

• تخزين المعدات:

خرطوم إطفاء الحريق: خراطيم إطفاء متعددة (بما في ذلك وصلات التوصيل السريع)

• الأدوات المساعدة: جامع المياه، فلتر المياه، موزع المياه، فوهة إطفاء الحريق، فوهة الرغوة، خرطوم شفط الرغوة، مفتاح ربط خرطوم الشفط، مخفض السرعة، إلخ.

نموذج مضخة حريق	تدفق	ضغط	أقصى ضغط تشغيل	أقصى ضغط مسموح به عند المدخل
CB10/60-RS	60 لتر/ثانية	1.0 ميجا باسكال	1. 082 ميجا باسكال	0.4 ميجا باسكال

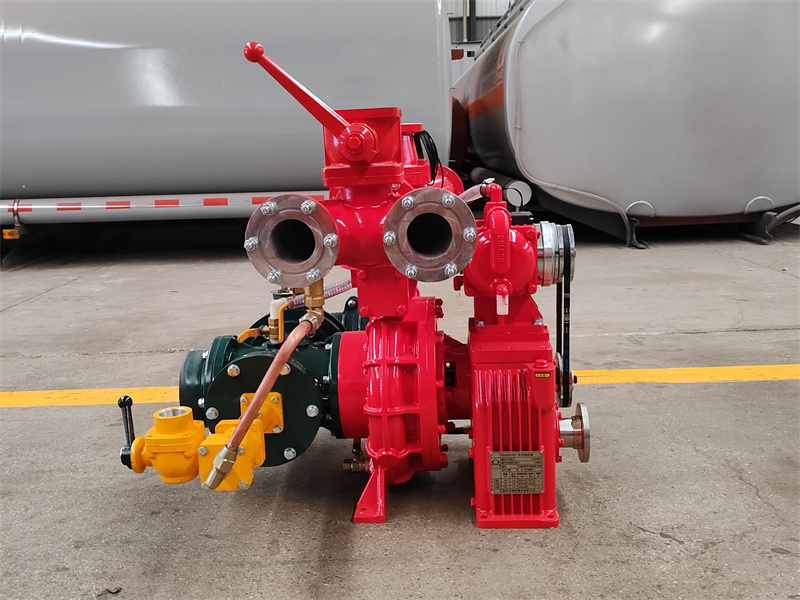

CB10/60-RS Fire pump

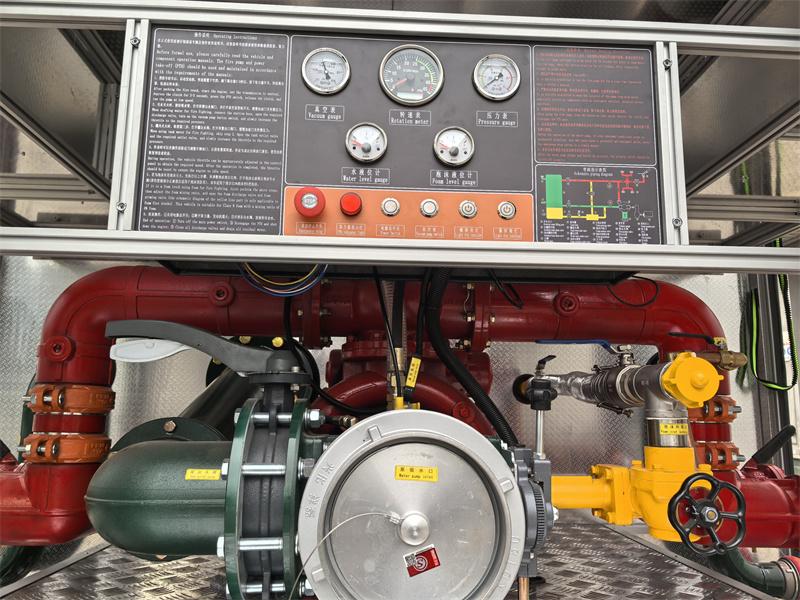

لوحة التحكم: يتضمن تعليمات التشغيل، والاحتياطات، ومخطط أنابيب الخزان، ومقياس الفراغ، ومقياس سرعة الدوران، ومقياس الضغط، ومقياس مستوى الماء، ومقياس مستوى الرغوة، ومفتاح إيقاف الطوارئ، ومؤشر ضوء PTO، ومفتاح الطاقة الرئيسي، ومفتاح مضخة الفراغ، والإضاءة الجانبية، وإضاءة غرفة المعدات، وأزرار أخرى.

Control panel

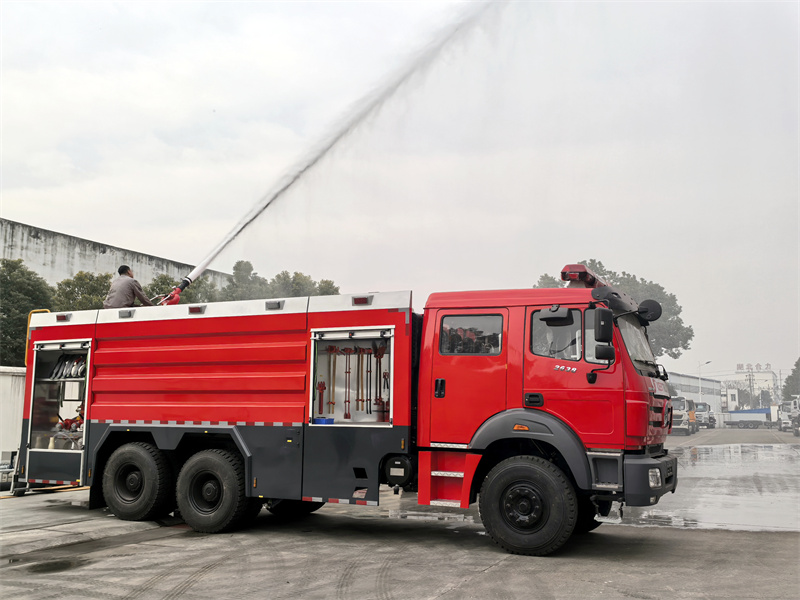

» ٥ . نظام مراقبة الحريق:

• نموذج: جهاز مراقبة الحريق ثنائي الغرض PL8/48 يعمل بالرغوة والماء، معدل التدفق 48 لتر/ثانية، المدى ≥70 متر (ماء)، ≥60 متر (رغوة)، دوران 360 درجة، زاوية الارتفاع من -45 درجة إلى +75 درجة.

• طريقة التحكم: يمكن رش الماء أو السائل الرغوي؛ ويمكن إزالة أسطوانة الرغوة لاستخدامها كمدفع مائي؛ كما تتميز بوظائف الانفجار والتيار المباشر؛ ويمكنها تحديد مصدر الحريق بسرعة، وهي مناسبة لحرائق واجهات المباني الشاهقة أو تغطية الحرائق على مساحات واسعة.

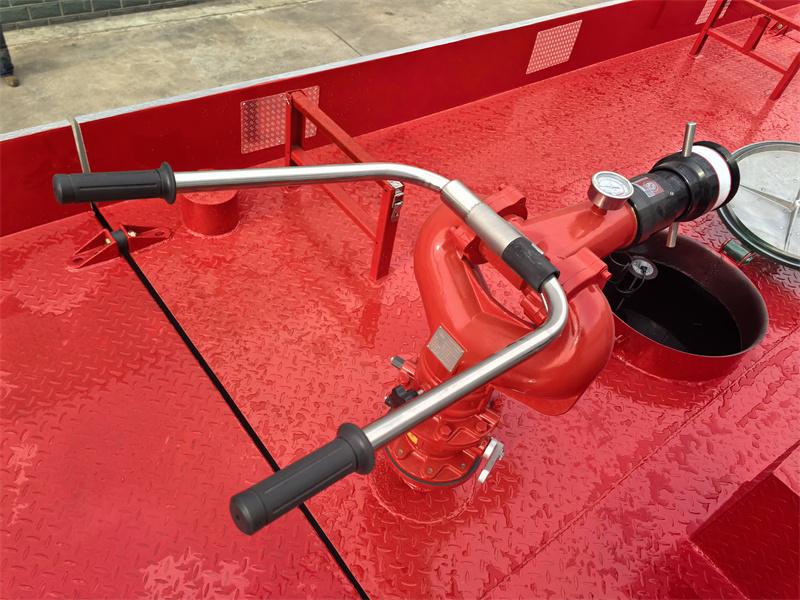

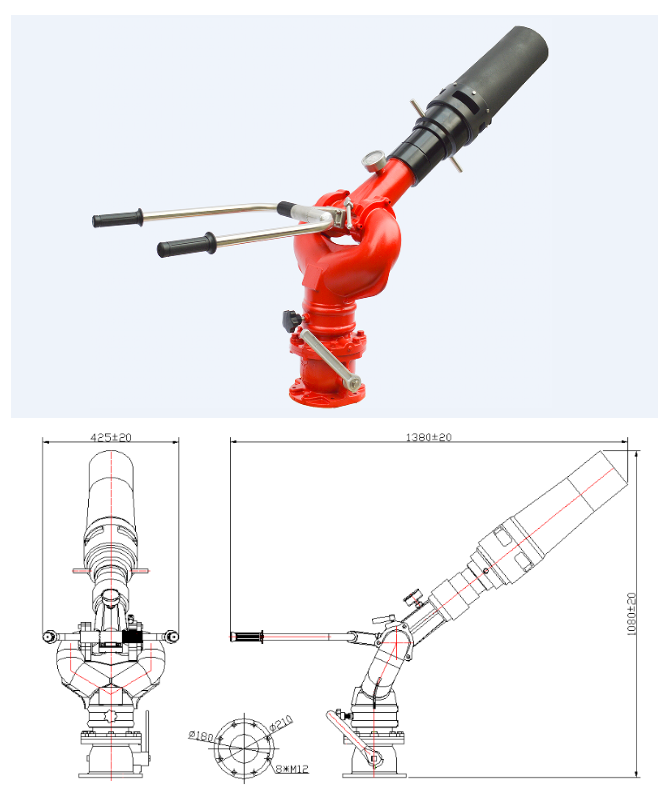

PL8/48 fire monitor

PL8/32 fire monitor

نموذج جهاز مراقبة الحريق

تدفق

يتراوح

الضغط المقنن

دوران النغمة

الدوران الأفقي

وزن

PL8/48

48 لتر/ثانية

مياه ≥70 مترًا،

رغوة ≥60 متر

0.80 ميجا باسكال

-45°～+70°

0～360°

27 كجم

» Ⅵ . اختبار ما قبل الشحن:

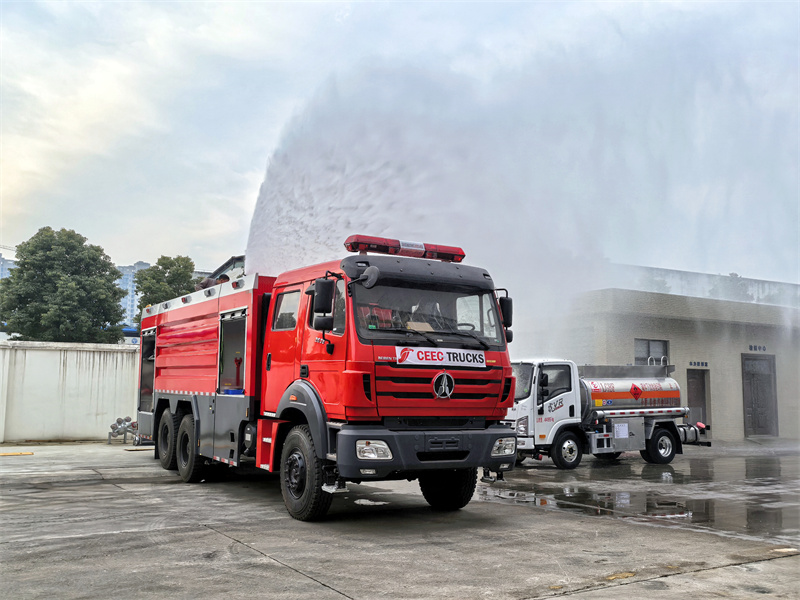

قبل تسليم شاحنة إطفاء بيبن 6x4 WP10.380E32 من مصنعنا، أجرينا فحصًا شاملاً لشاحنة الإطفاء، بما في ذلك اختبار مياه الأمطار، واختبار أداء مضخة الحريق وجهاز مراقبة الحريق، وفحص نهائي لعملية اللحام والطلاء وجوانب أخرى.
