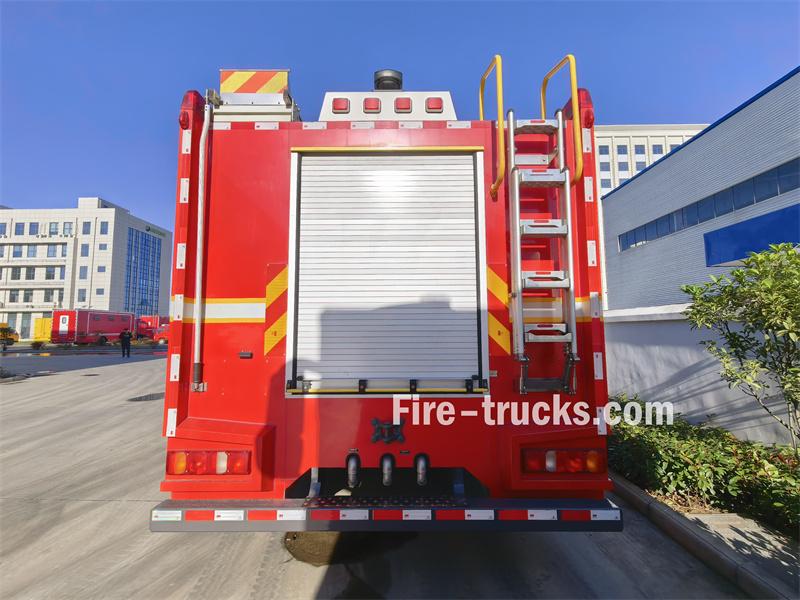

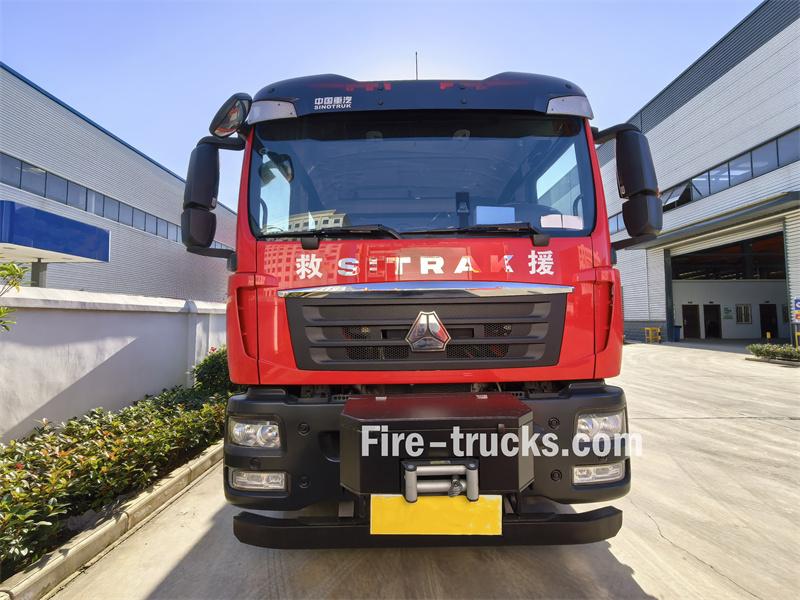

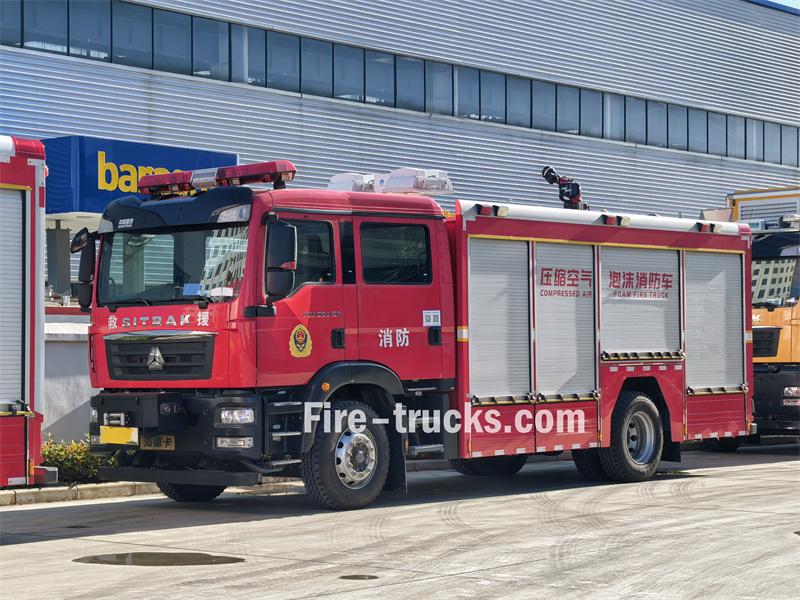

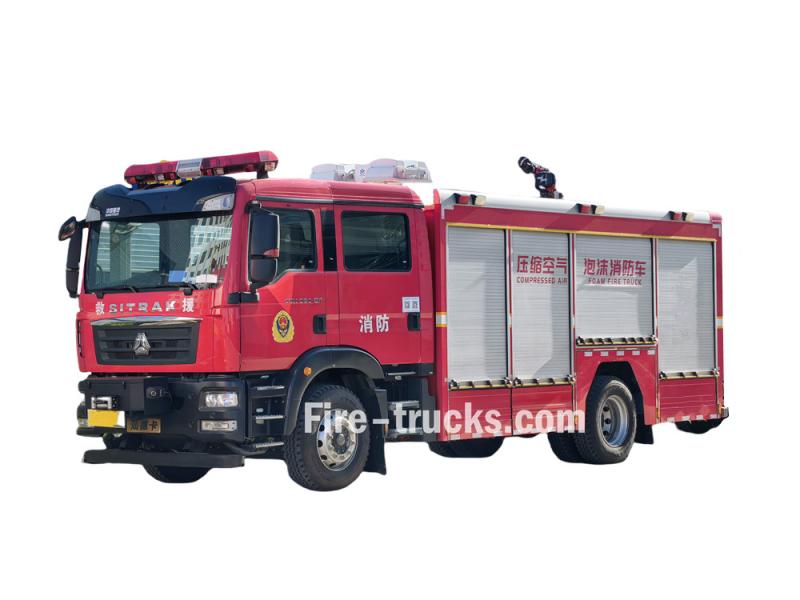

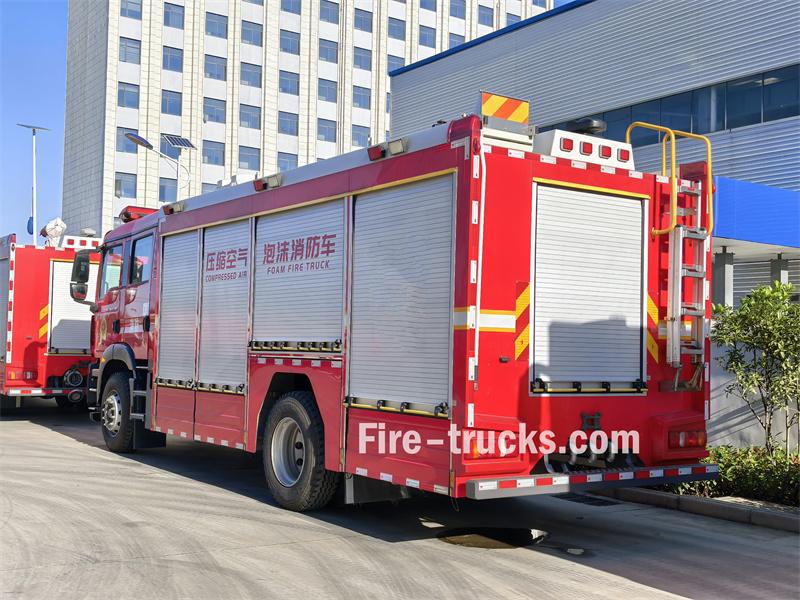

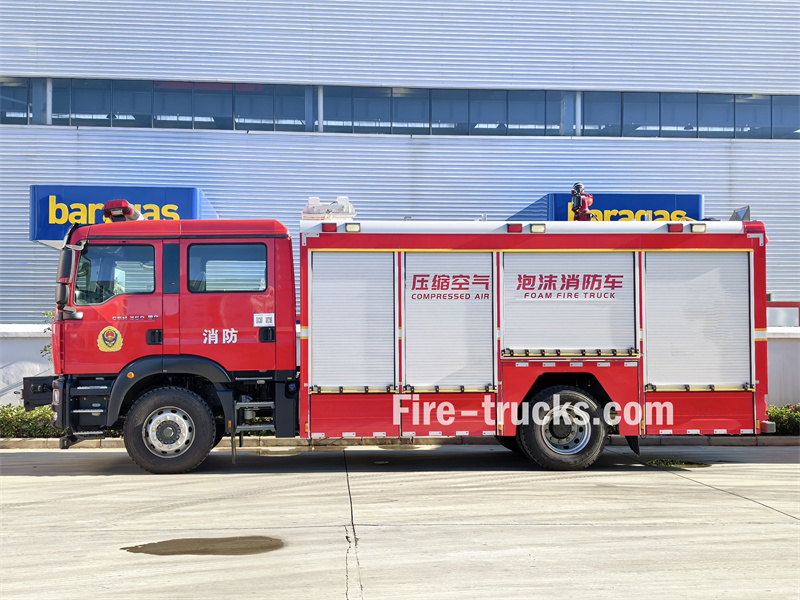

شاحنة إطفاء سينوتراك 6 متر مكعب CAFS مُعدّلة من هيكل سينوتراك C5H، بقاعدة عجلات 4700 مم. وهي مُجهزة بمحرك سينوتراك MC07H.35-60، وناقل حركة سريع ثماني السرعات، وخزان مياه سعة 5 أمتار مكعبة، وخزان رغوة من النوع A سعة 350 كجم، وخزان رغوة من النوع B سعة 550 كجم. المركبة مُجهزة بمضخة حريق عالية الأداء، وجهاز مراقبة حريق، ونظام CAFS، وهي سهلة التشغيل. تُستخدم هذه المركبة في مهام إنقاذ شاملة في حالات الطوارئ، مثل مكافحة الحرائق، والاستطلاع، والهدم، والإنقاذ، والإضاءة، والحماية.
هيكل شاحنة:
Sitrak C5H , 4x2قدرة العمل:
5000L water +350kg type A +350kg type B foamقوة المحرك:
MC07H.35-60, 350 HPمضخة الإطفاء:
China CB10/80-XZتدفق المضخة:
80L/sضغط العمل:
1.0 Mpaجهاز مراقبة الحريق:
China PL8/64مراقبة التدفق:
64 L/sنطاق الشاشة:
Water≥75 m,Foam≥70mأنظمة ضواغط الهواء:

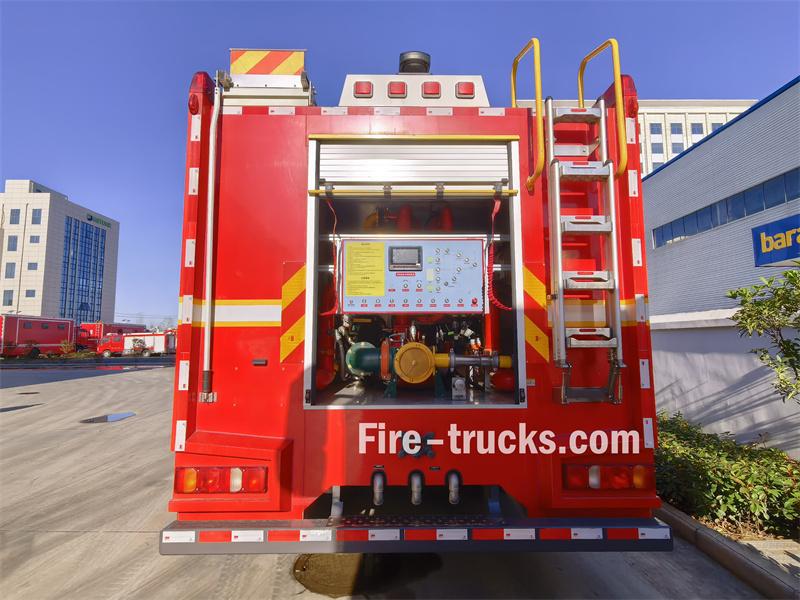

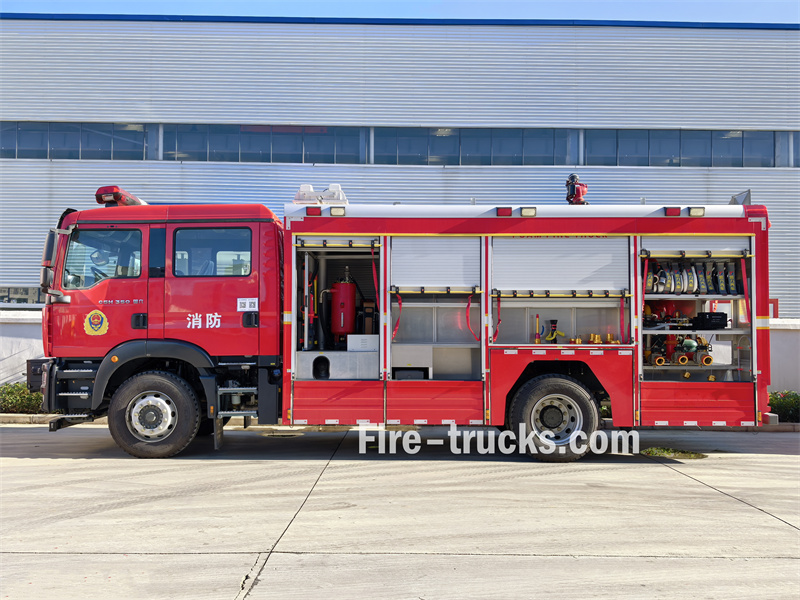

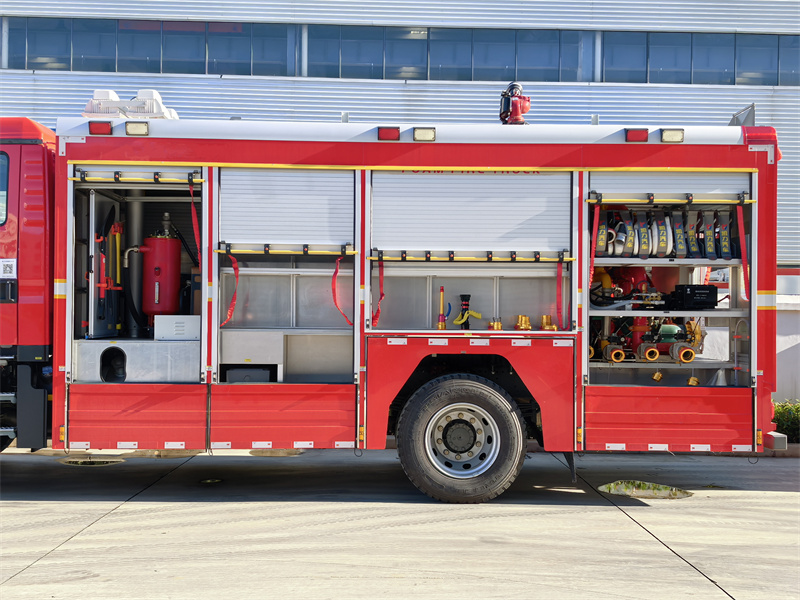

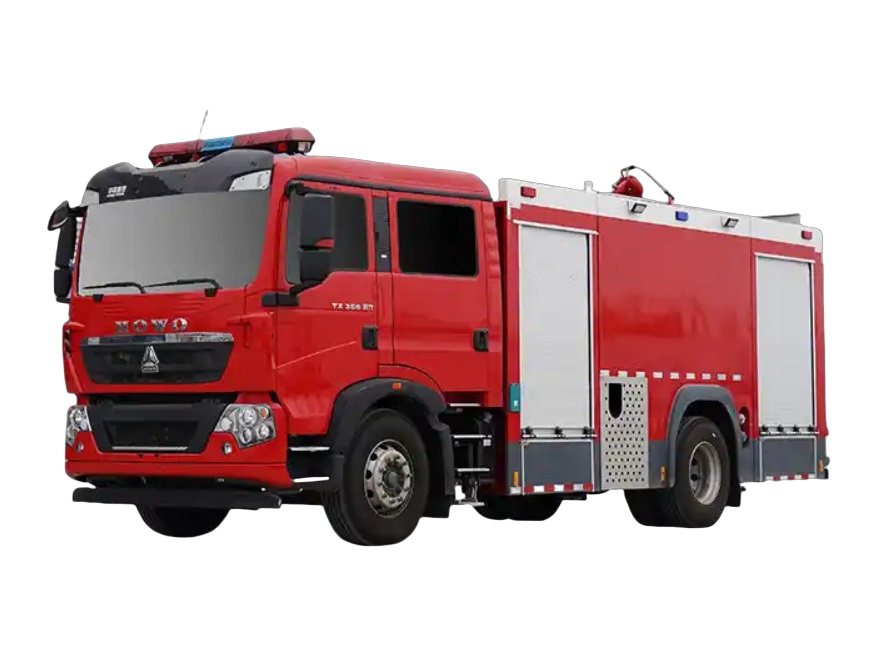

Sinotruk MC07H.35-60ال شاحنة إطفاء مغربية تعمل بالهواء المضغوط سعة 6000 لتر من سينوتراك مركبة إنقاذ متطورة مصممة خصيصًا لتلبية احتياجات مكافحة الحرائق في المغرب. تتميز هذه المركبة بهيكل خزان داخلي، مع حجرات معدات في المقدمة، وخزان مياه في المنتصف، وحجيرات معدات على جانبي خزان المياه، وغرفة ضخ في الخلف. خزان السوائل مصنوع من الفولاذ المقاوم للصدأ 304، ومتصل بمرونة بالهيكل. تحمل المركبة 5000 كجم من الماء و900 كجم من مركز الرغوة (350 كجم من رغوة النوع أ + 550 كجم من رغوة النوع ب).

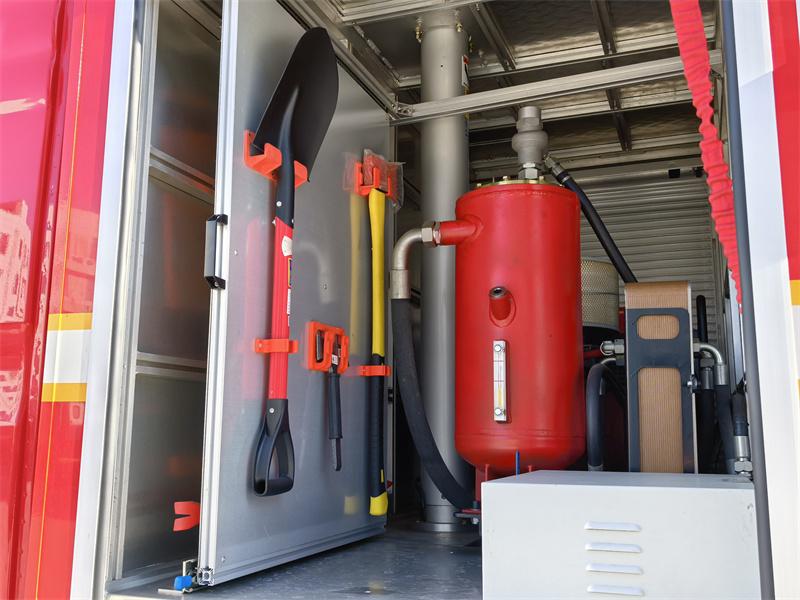

يستخدم نظام رغوة الهواء المضغوط نظام إطفاء الحرائق الأوتوماتيكي برغوة الهواء المضغوط من النوع A DC-CAFS60/45M، والذي يستخدم بالاشتراك مع نظام توزيع الرغوة، ومضخة حريق CB10/80-XZ، ومضخة رغوة B-FOAM-07، وجهاز مراقبة الحرائق PL8/64، ونظام إضاءة الرفع.
» 1. الميزات الرئيسية :
» 2. معلمة المنتج :
|
شاحنة إطفاء وإنقاذ من الحرائق من طراز CAFS سعة 6 أمتار مكعبة من سينوتراك |
||||
|
عام |
القدرة على العمل |
خزان مياه سعة 5000 لتر، وخزان رغوة سعة 350 كجم من النوع A، وخزان رغوة سعة 550 كجم من النوع B |
||
|
هيكل الشاحنة |
سينوتراك سيتراك سي 5 اتش |
|||
|
قوة المحرك |
ساينو تراك MC07H.35-60 ، 350 حصان/ 257 كيلو واط |
|||
|
مضخة مياه الإطفاء |
CB10/80-XZ |
|||
|
مراقب الحرائق |
PL8/64 |
|||
|
مضخة الرغوة |
بي-فوم-07 |
|||
|
نظام CAFS |
DC-CAFS60/45M |
|||
|
الهيكل |
نوع محرك الأقراص |
4×2 |
||
|
قاعدة العجلات |
4700 ملم |
|||
|
الانتقال |
سريع 8 سرعات، يدوي |
|||
|
إطار |
315/80R22.5، 6+1 عجلة |
|||
|
مضخة حريق |
نموذج |
CB10/80-XZ |
||
|
ضغط |
1.0 ميجا باسكال |
|||
|
تدفق |
80 لتر/ثانية |
|||
|
أقصى عمق شفط |
7م |
|||
|
وقت تحويل المياه |
≤ الخمسينيات |
|||
|
مراقب الحرائق |
نموذج |
PL8/64 |
||
|
ضغط |
0.80 ميجا باسكال |
|||
|
تدفق |
64 لتر/ثانية |
|||
|
يتراوح |
ماء ≥ 75 م ،رغوة ≥70م |
|||
|
دوران الملعب |
-45 ~ +70 درجة |
|||
|
الدوران الأفقي |
0 ~ 360 درجة |
|||
|
نظام CAFS |
نموذج |
DC-CAFS60/45M |
||
|
أقصى ضغط للحقن |
1.4 ميجا باسكال |
|||
|
نموذج ضاغط الهواء |
EV06-NK |
|||
|
معدل التدفق المقدر |
5.5 متر ³ /دقيقة@0.85 ميجا باسكال |
|||
|
أقصى ضغط عمل |
1.5 ميجا باسكال |
|||
|
نموذج مضخة الرغوة |
رغوة بي-07,22 لتر/دقيقة |
|||
|
نوع الرغوة |
رغوة رطبة |
رغوة رطبة قوية |
رغوة جافة |
|
|
تدفق |
180 لتر/دقيقة |
أ: 280 لتر/دقيقة؛ ب: 100 لتر/دقيقة |
أ: 100 لتر/دقيقة؛ ب: 240 لتر/دقيقة |
|
|
يتراوح |
24 مترًا |
أ: 26 م؛ب : 12 مترًا |
أ: 12 م؛ ب: 24 مترًا |
|
|
نظام إضاءة الرفع |
مولد كهربائي |
هوندا باور |
||
|
أداء |
10.5 كيلو واط، 50 هرتز، 220 فولت |
|||
|
الإضاءة الرئيسية |
4 × 1000 واط |
|||
|
أضواء محمولة |
500 واط/2 صورة |
|||
|
عمود الرفع الهوائي |
أقصى ارتفاع عن الأرض 8 أمتار، وزن الرفع 45 كجم |
|||
|
جيمبال |
زاوية ميل 330 درجة، دوران كامل 360 درجة، 220 فولت |
|||
|
ونش |
أقصى قوة شد: 7000 كجم، كهربائي |
|||

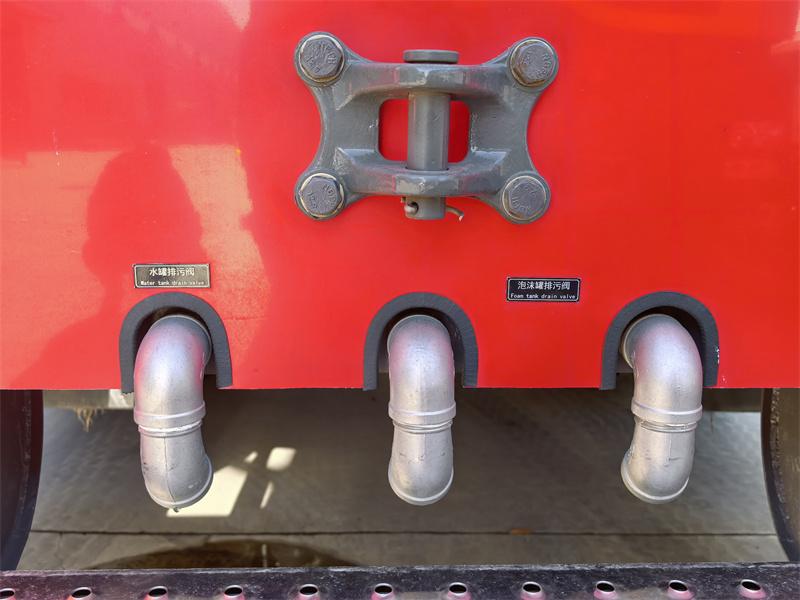

نظام الخزان : خزان مياه من الفولاذ الكربوني سعة 5 متر مكعب، بإجمالي 900 كجم من سائل الرغوة الفولاذي المقاوم للصدأ (350 كجم من الرغوة من النوع أ و 550 كجم من الرغوة من النوع ب)، مما يلبي احتياجات إطفاء الحرائق عالية الكثافة على المدى الطويل.

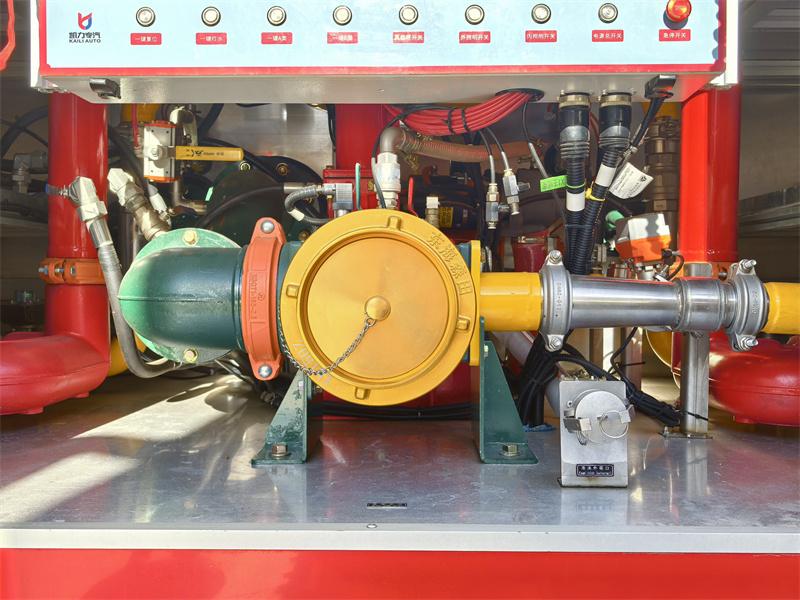

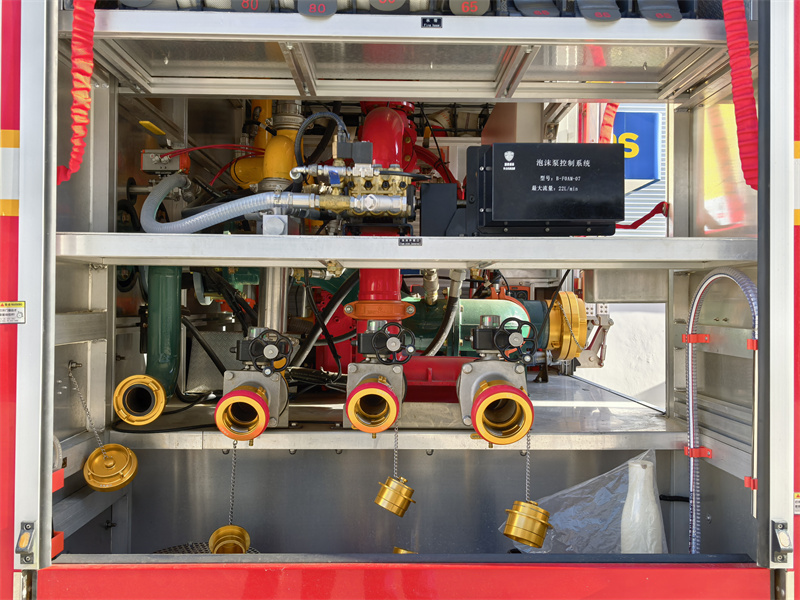

» Ⅲ. نظام مضخة الحريق :
|
نموذج مضخة الحريق |
ضغط |
تدفق |
أقصى فراغ |
السرعة المقدرة |
وقت تحويل المياه |
|
CB10/80-XZ |
1.0 ميجا باسكال |
80 لتر/ثانية |
≥85 كيلو باسكال |
2575 ± 50 دورة/دقيقة |
45 ثانية |

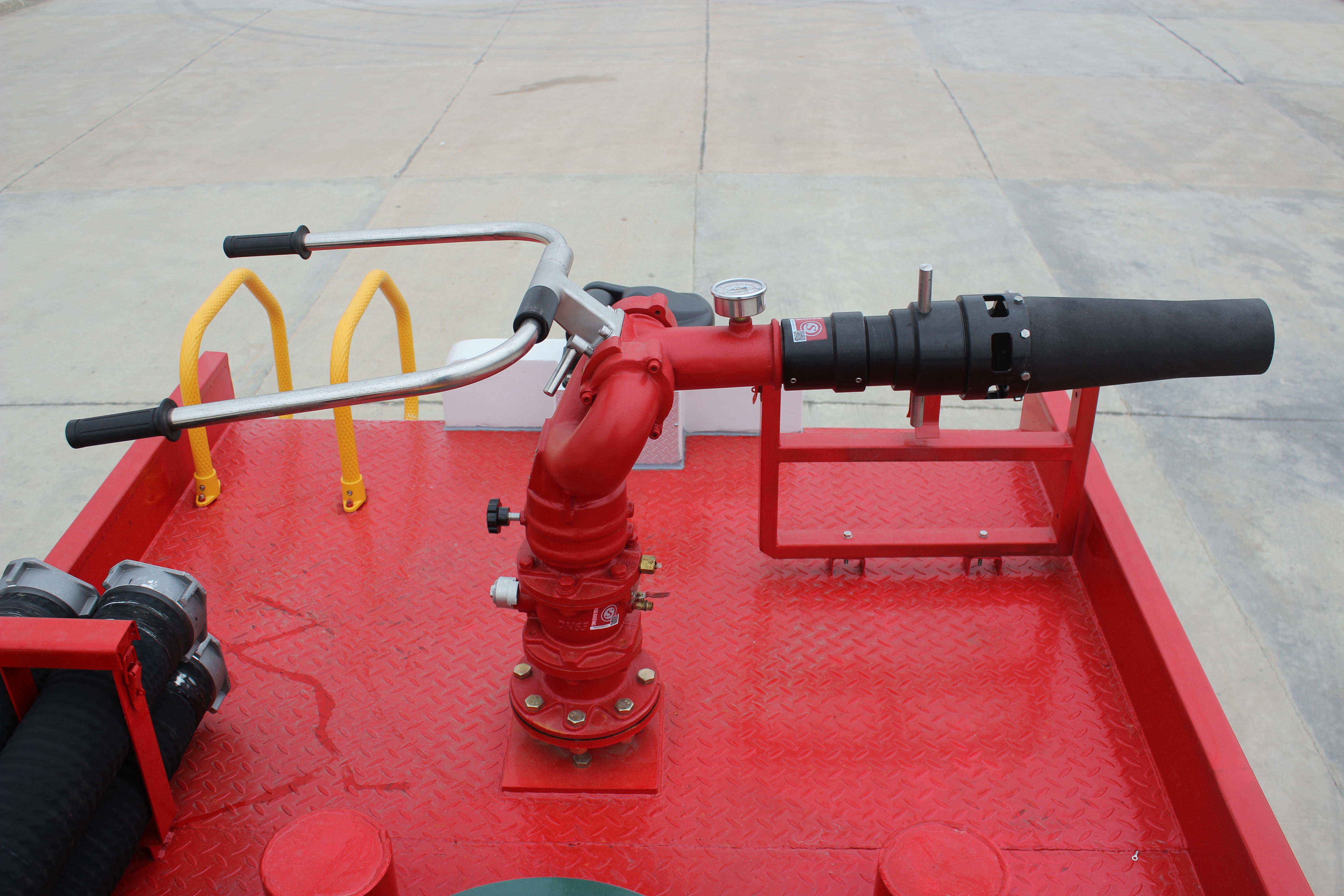

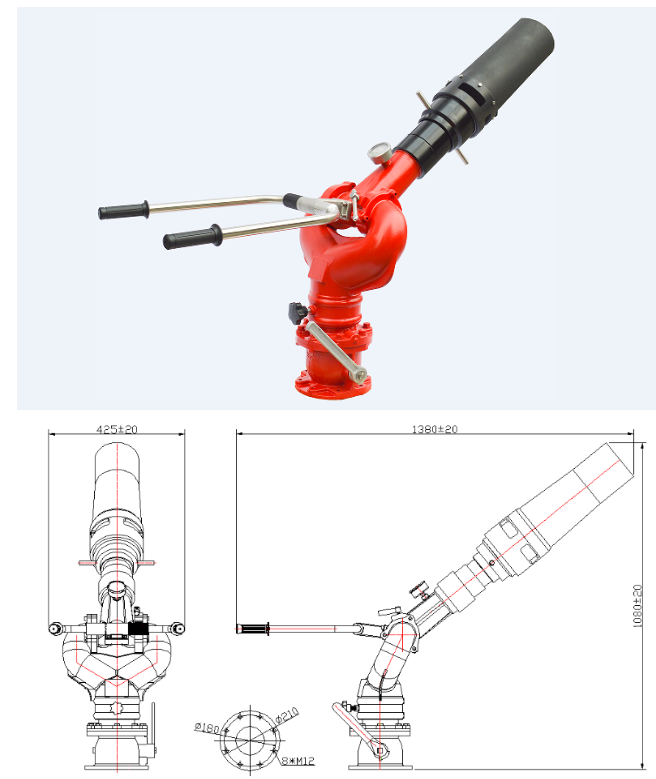

» Ⅲ. نظام مراقبة الحرائق :
| نموذج مراقبة الحرائق | تدفق | يتراوح | الضغط المقدر | دوران الملعب | الدوران الأفقي | وزن |
| PL8/64 | 64 لتر/ثانية |
الماء ≥75م، رغوة ≥70 م |
0.80 ميجا باسكال |
-45
°
~+70
°
|
0~360 ° | 27 كجم |
» 4 . لوحة التحكم:

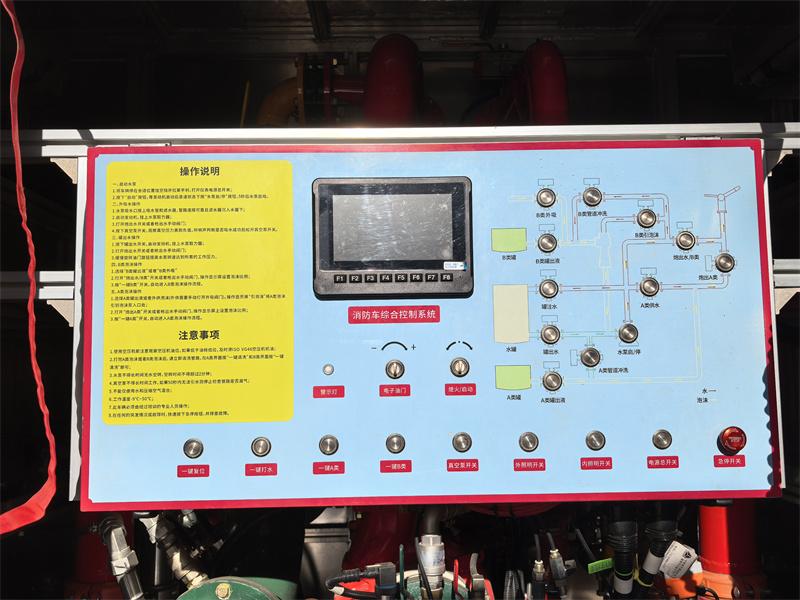

لوحة التحكم: يتضمن النظام تعليمات تشغيل متكاملة، احتياطات، مخططات هيكلية لخزانات النوع A والنوع B وخزانات المياه، نظام تحكم شامل لشاحنة الإطفاء، أضواء تحذير، دواسة الوقود الإلكترونية، إيقاف/تشغيل المحرك، إعادة الضبط بضغطة زر واحدة، تعبئة المياه بضغطة زر واحدة، التحكم في النوع A بضغطة زر واحدة، التحكم في النوع B بضغطة زر واحدة، مفاتيح الإضاءة، مفتاح الطاقة الرئيسي، مفتاح إيقاف الطوارئ، وأزرار أخرى.
» Ⅴ. نظام إضاءة الرفع:
نظام الإضاءة الرافعة: مزود بمولد يعمل بمحرك هوندا، وأضواء رئيسية، وأضواء متنقلة، وعمود رفع، ورأس إمالة/تحريك، وبكرة كابل، وما إلى ذلك.

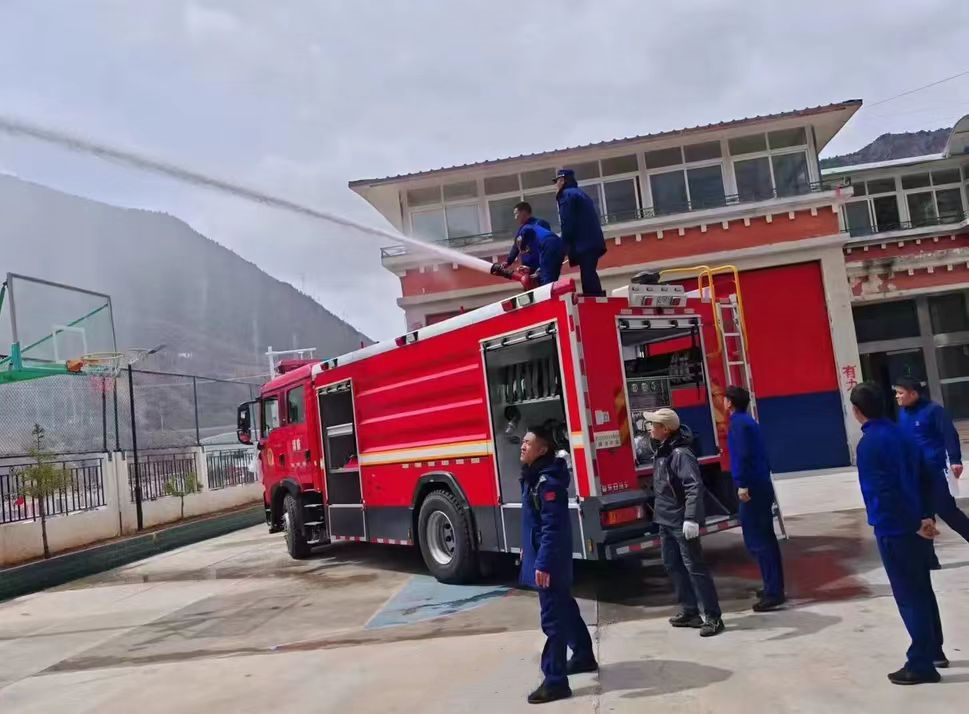

» ثامنًا . اختبار ما قبل الشحن:
قبل التسليم شاحنة إطفاء وإنقاذ من الحرائق من طراز CAFS سعة 6 أمتار مكعبة من سينوتراك من مصنعنا لشاحنات الإطفاء، نجري 30 فحصًا دقيقًا لشاحنات الإطفاء، بدءًا من مضخة الحريق، وجهاز مراقبة الحريق، ومدفع الحريق، وأنابيب الحريق. يستغرق تركيب جميع المكونات الرئيسية 50 ساعة عمل على الأقل.
